1.实验目的

掌握静态路由和默认路由的配置方法。

2.实验环境

1）硬件：计算机两台，Cisco路由器两台（本书实验使用Cisco3550），Cisco配置命令线缆1条，交叉网线1条，直连网线两条。

2）软件：电脑中已装好WindowsXP操作系统。

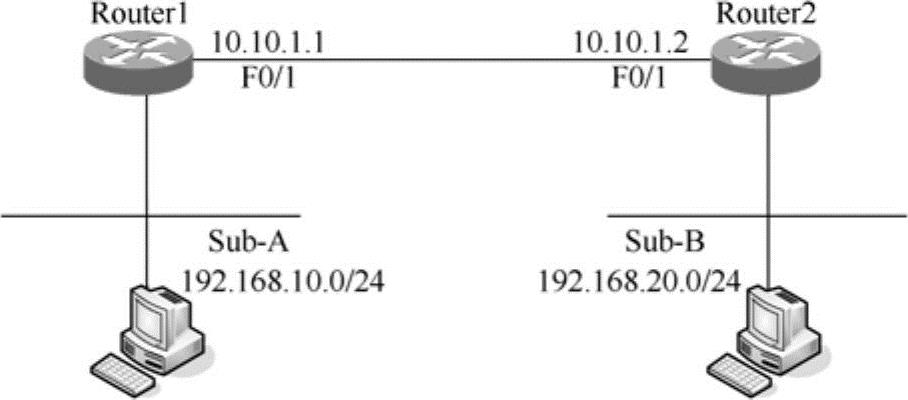

3）网络拓扑：如图3-15所示。

图3-15 网络拓扑图

两台路由器之间用交叉网线连接。

3.实验说明

静态路由是在路由器中设置固定的路由表，其优点是简单、高效、可靠，在所有的路由中，静态路由优先级最高。当动态路由与静态路由发生冲突时，以静态路由为准。

默认路由可以看做是最后一条出路，这个特殊的路由告诉计算机或者其他路由器，当它们没有一个更加明确的路由时，将信息送入默认路由所指向的下一个跃点。如果没有默认路由，当网络通信请求目标不在路由器的路由表之中时，路由器可能会丢弃该网络请求，并会给通信源头发送ICMP目标无法到达的信息。就像PC机都会有个默认网关来连接本地路由器一样，在互联网上许多路由器和交换机也有默认的路由，以便访问不是本地的网络。

4.实验步骤

1）通过Console口进行路由器的配置。

2）配置静态路由。

在Route1上的配置如下。

通过这条静态路由，连接在Route1上的子网段可以访问Sub-B子网。

配置Route1的过程如图3-16所示。

图3-16 在Route1上的配置

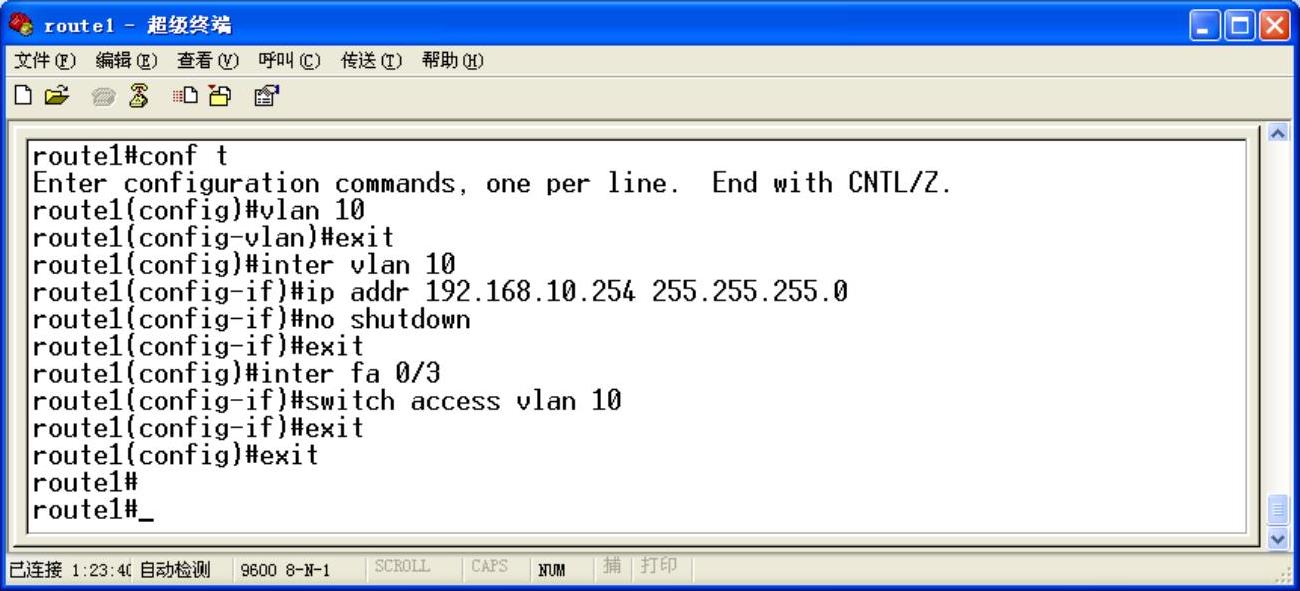

在Route1上配置Sub-A子网的过程如图3-17所示。

图3-17 配置Sub-A子网

在Route2上的配置如下。

通过这条静态路由，连接在Router2上的子网段可以访问Sub-A子网。

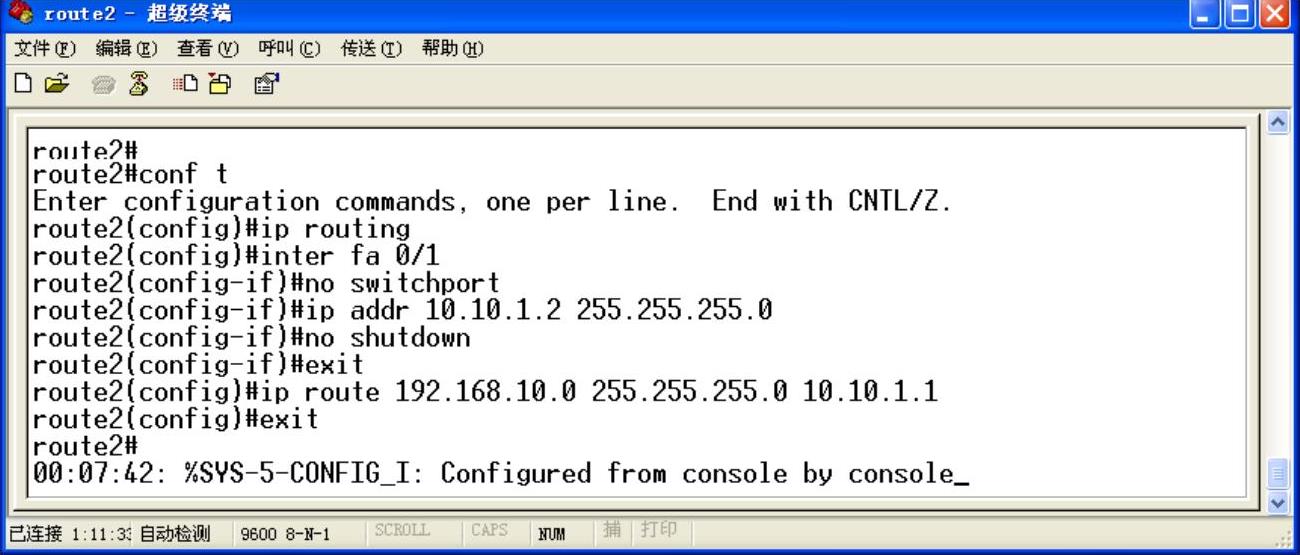

配置Route2的过程如图3-18所示。

在Route2上配置Sub-B子网的过程如图3-19所示。

(www.daowen.com)

图3-18 Route2的配置过程

图3-19 配置Sub-B子网

3）测试连通情况。

将两台计算机的IP地址分别设置为192.168.10.10、192.168.20.10，用网线将它们与两台路由器的第三个端口分别相连，用ping命令互相测试连通情况（应为互通的）。

连通性测试结果如图3-20所示。

图3-20 连通性测试

4）在Route1上增加子网。

在Route1上配置再增加一个子网，过程如图3-21所示。

图3-21 在Route1上增加子网

5）测试连通情况。

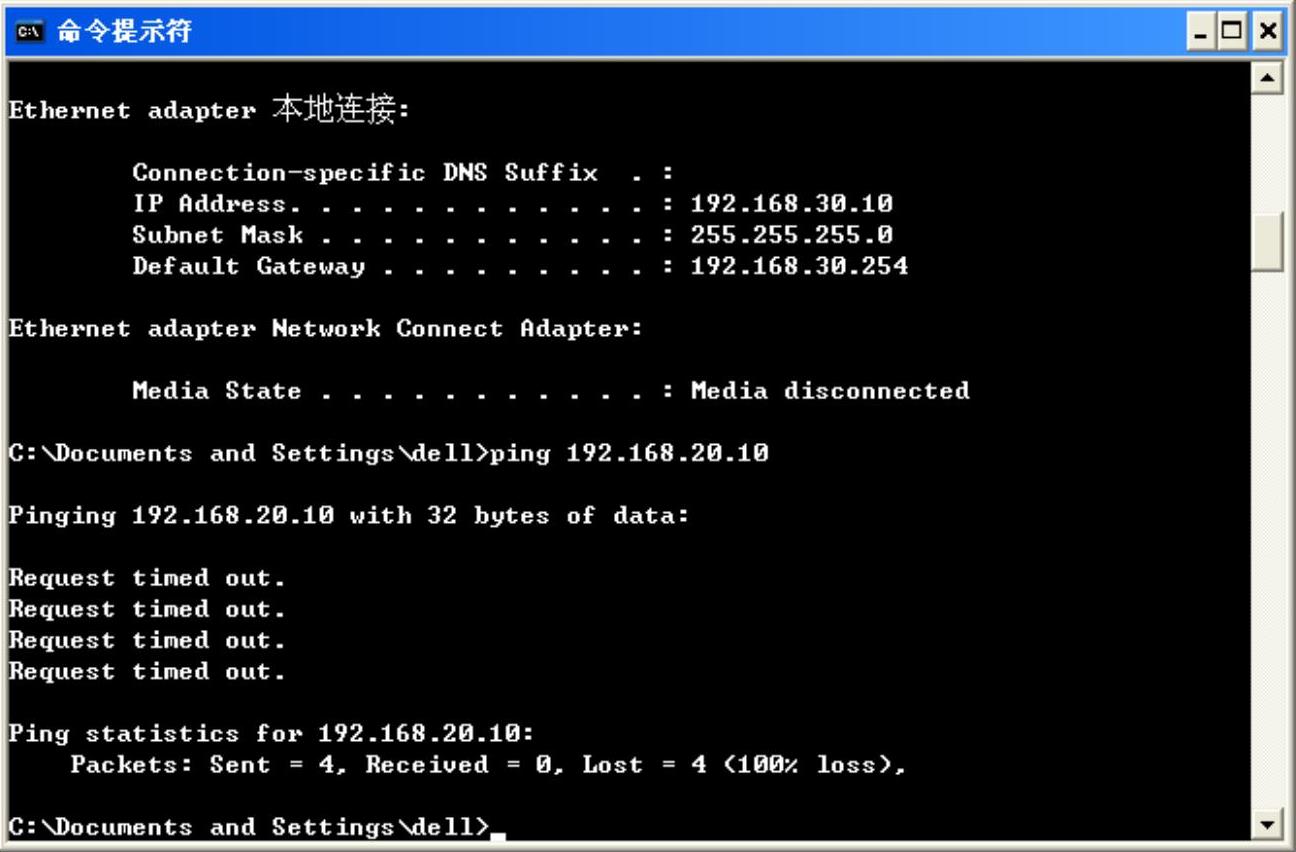

将第一台计算机的IP地址换为192.168.30.10，将互联网线插入Router1的第五端口，再用ping命令互相测试连通情况（此时应为不通），如图3-22所示。

图3-22 连通性测试

6）在Route2上配置默认路由。

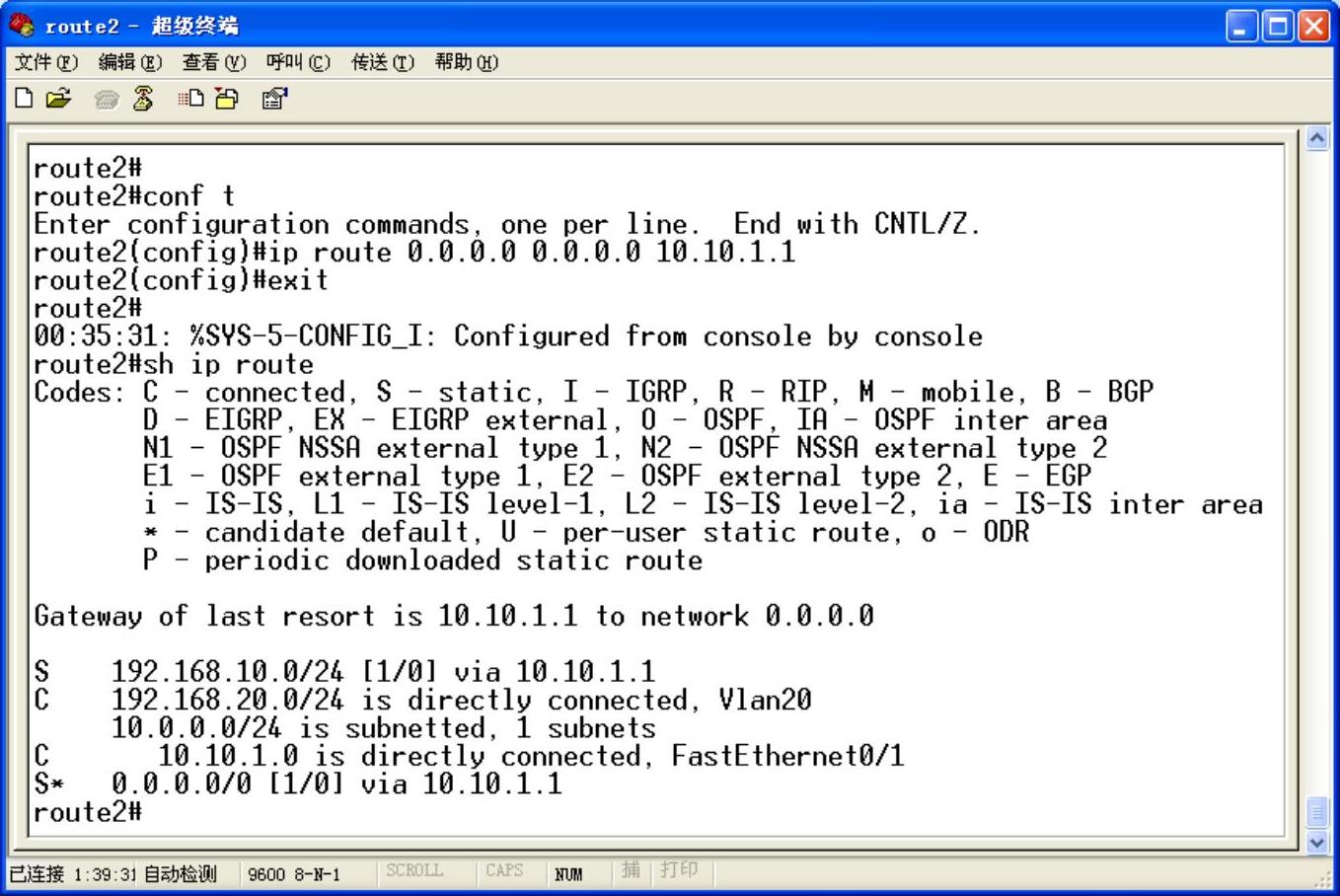

配置及显示结果如图3-23所示。

通过这条默认路由，连接在Route2上的子网段可以访问到Route1上的所有子网。

图3-23 配置默认路由

7）测试连通情况。

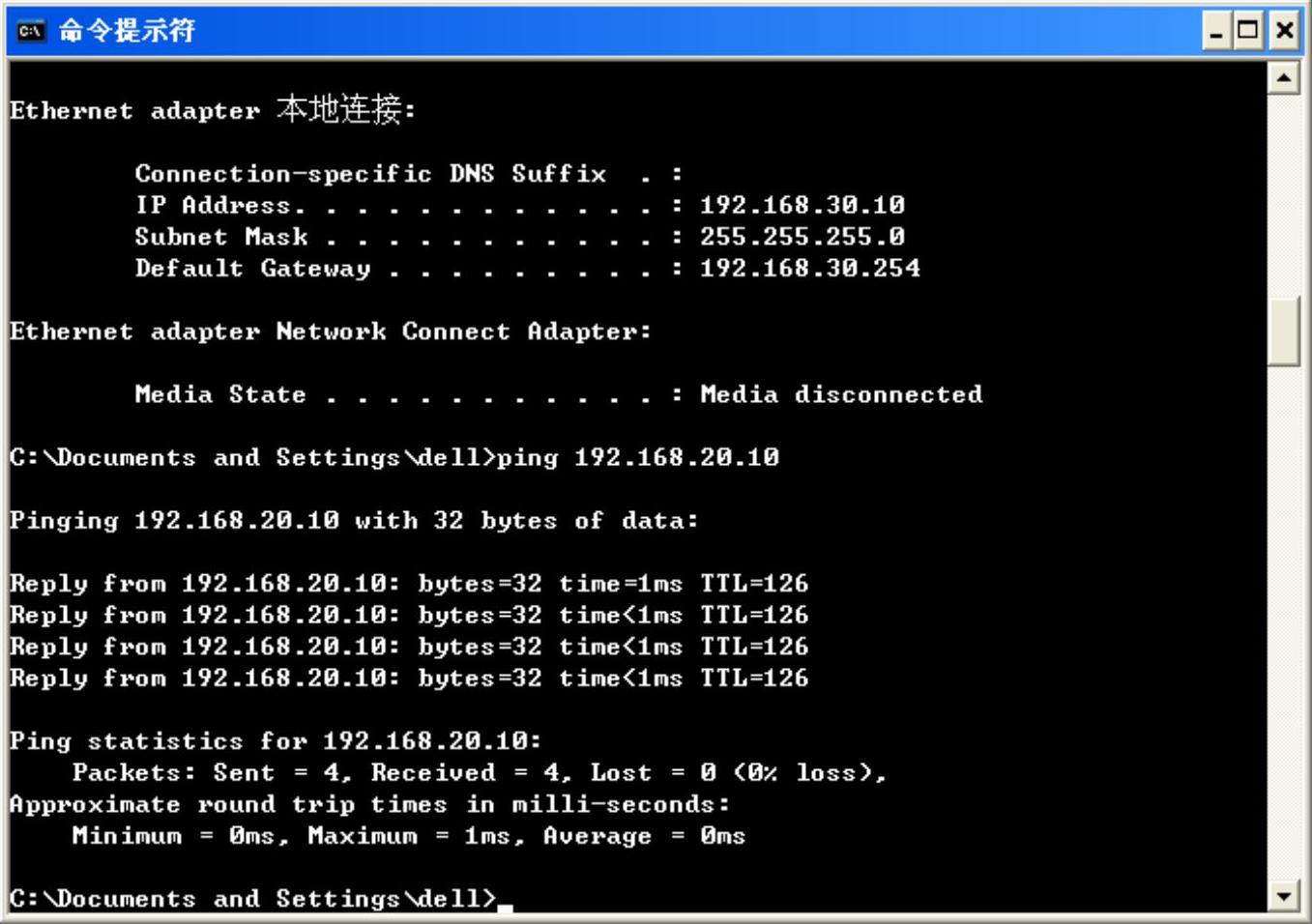

在第一台电脑上再用ping命令互相测试连通情况，如图3-24所示。

图3-24 连通性测试

5.实验思考

为什么在第五步测试连通性时，计算机换了IP地址后，互相就不通了？为什么在Route2上加默认路由后就连通了？
