路由器配置模式和基本命令计算机网络综合实践教程

1.实验目的

1)熟悉Cisco路由器的命令行界面(Command Line Interface,CLI)。

2)掌握路由器的配置分级模式。

3)学习使用CLI强大的帮助功能。

4)掌握路由器常用的基本命令。

2.实验环境

1)硬件:计算机1台,Cisco路由器1台(本书实验使用Cisco3550),Cisco配置命令线缆1条。

2)软件:电脑中已装好WindowsXP操作系统

3)网络拓扑:如图3-1所示。

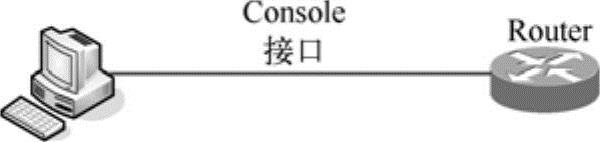

图3-1 网络拓扑图

3.实验说明

Cisco交换机和路由器的操作是基于连网操作系统(Internetwork Operating Syster,IOS),由命令解释器(EXEC)在命令界面(Comm and Line Interface,CLI)中进行的,即类似DOS方式的应用界面。EXEC有两种权限:用户模式和特权模式。在用户级可以用的IOS命令只是在特权级下可用命令的子集,而且通常是显示信息一类的命令,在特权级不但可以显示信息,还可以配置信息。用户模式下系统提示符为“>”,特权模式下系统提示符为“#”。

在特权模式下,可以对交换机或路由器进行配置,配置命令又可分为四种类型:

●全局命令,定义了系统范围的参数。

接口命令,定义了WAN和LAN的接口。

●线命令,定义了串口终端的参数。

●路由子命令,用来配置路由协议。

不论在哪种方式下,都可以通过键入问号“?”来获取联机帮助,在提示符后面直接敲“?”回车,即可列出相应级别(用户级、特权级)的所有EXEC命令,而在一条命令后面加上特定的参数并在该行的最后加上“?”,则可以获得该命令用法的更深入的联机帮助信息。

交换机和路由器的命令允许简化输入,一般只需输入命令的3~4个字符就可以使交换机和路由器识别出所用命令,并执行相应的动作,若不能区分,则可用前3个字符加“?”,利用IOS的上下文敏感帮助,让它列出所有与此3个字符匹配的命令,用户再选择输入足够多的字符来完成命令的输入。

4.实验步骤

1)通过Console口进行路由器的配置。

用Cisco配置命令线缆将计算机的串口与Cisco路由器的Console口相连,启用计算机上的超级终端,观察路由器已自动进入用户模式(刚出厂的路由器第一次使用,会进入首次setup初始配置过程)。

2)显示用户模式下的全部可用命令,键入问号“?”回车。


观察结果,如图3-2所示。

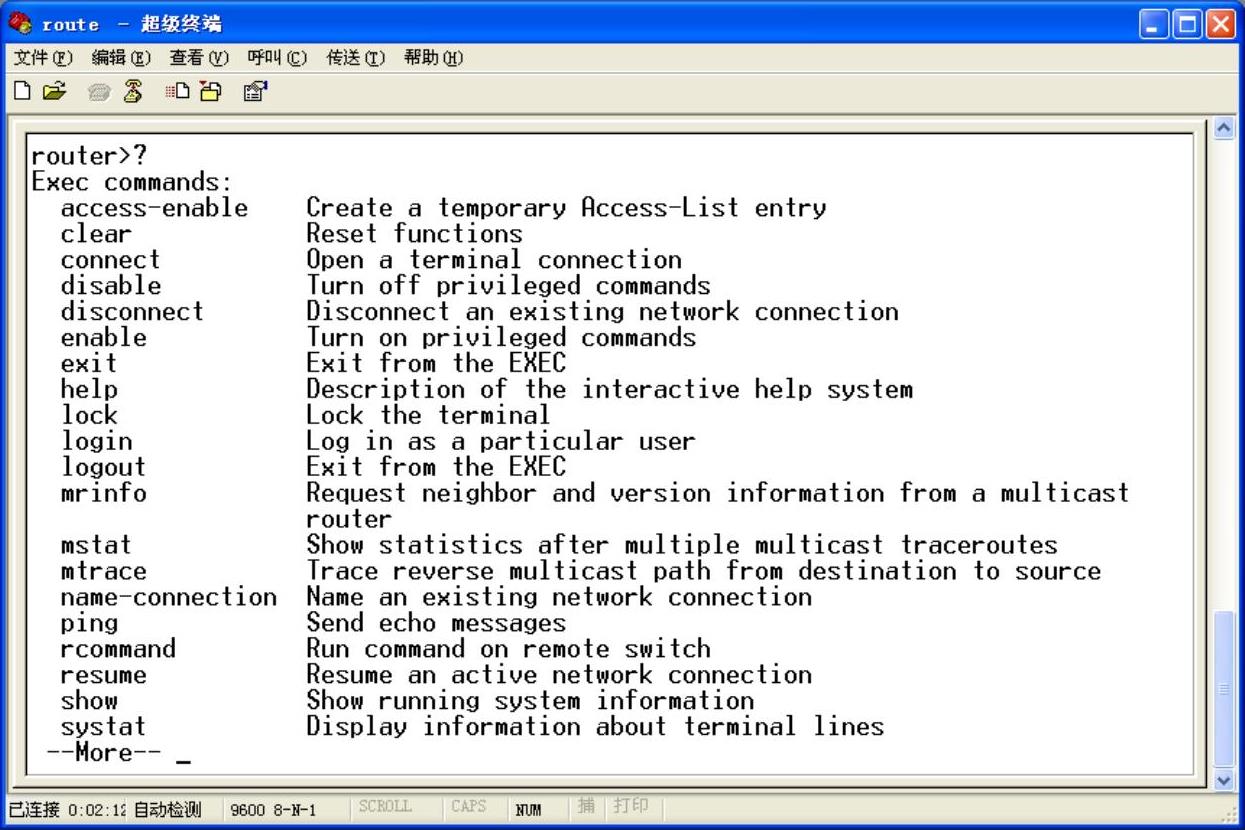

图3-2 用户模式命令显示

当全部信息超出一屏显示时,会在屏幕下方显示--More--,此时只需按空格键即可翻屏。

3)获取联机帮助。

在路由器用户命令提示符下,输入如下命令:


观察结果,如图3-3所示

输入


观察结果,如图3-4所示。

4)进入特权模式。

在路由器用户命令提示符下,输入如下命令:



图3-3 显示接口可用命令

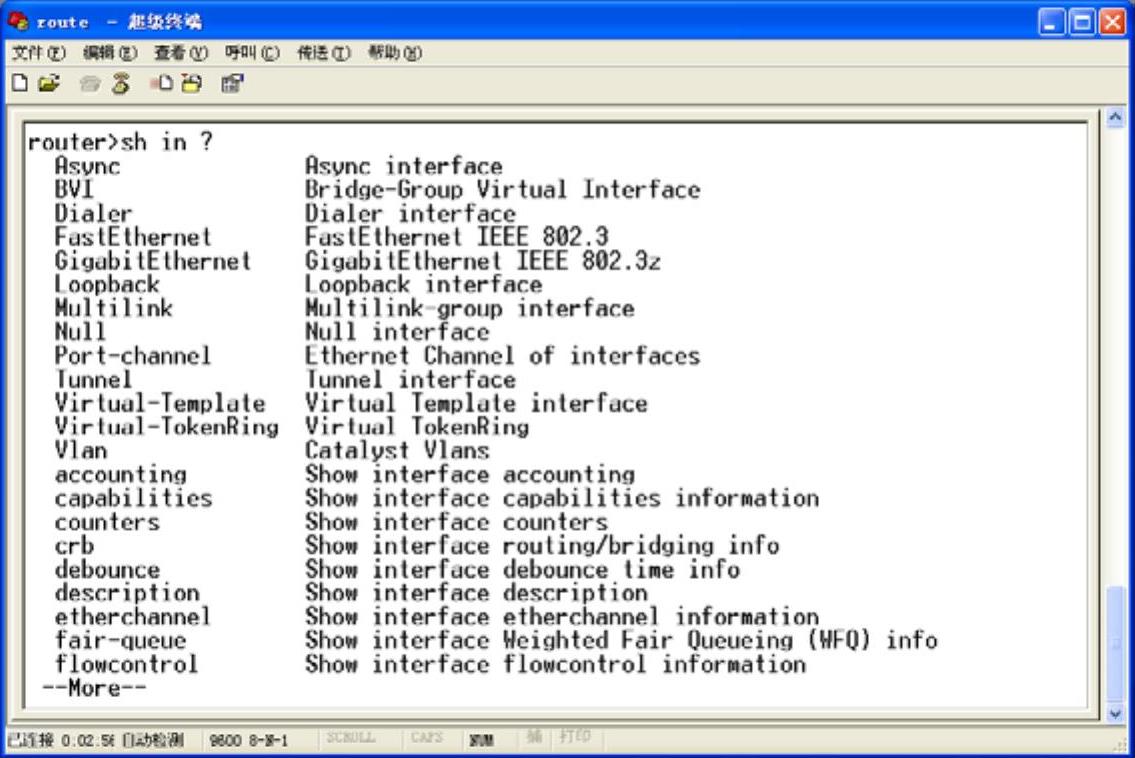

图3-4 简化方式显示接口可用命令

5)显示特权模式下的全部可用命令。

键入问号“?”回车。


观察结果,如图3-5所示。

6)进入配置模式并显示全局配置命令。


全局配置命令显示如图3-6所示。

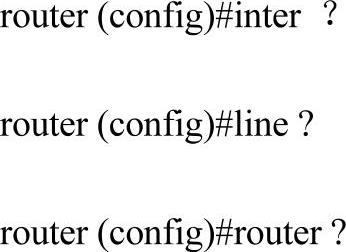

7)分别显示接口命令、线命令、路由子命令。

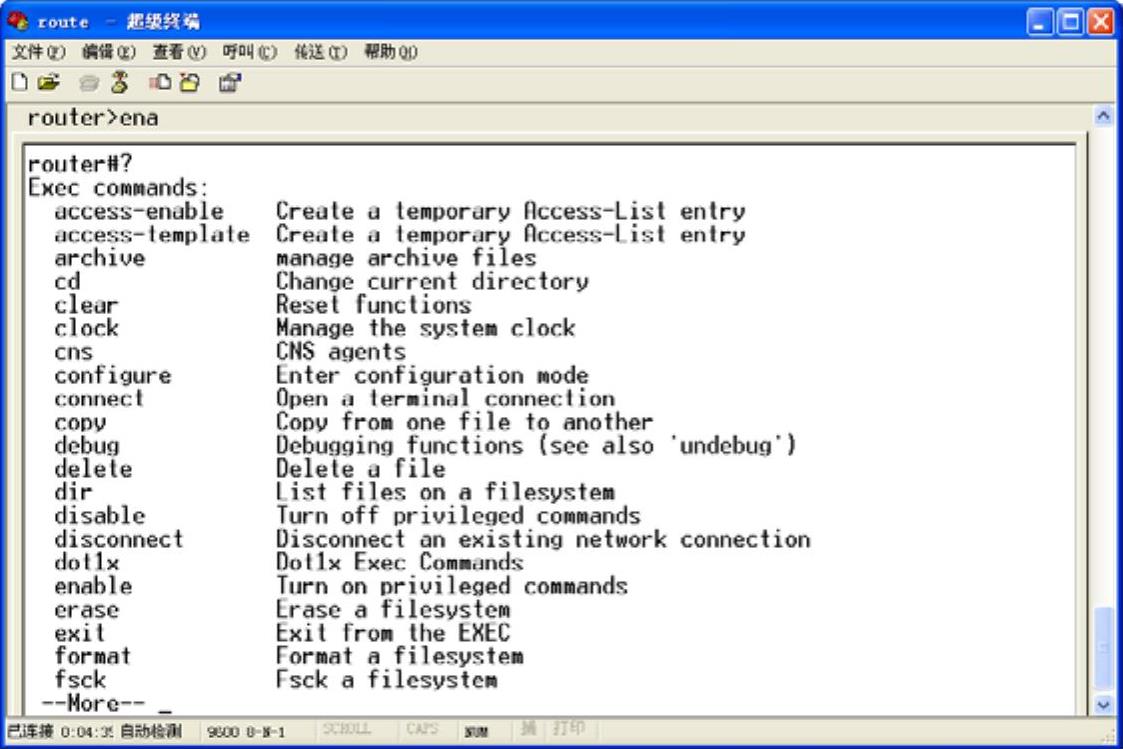

图3-5 特权模式下的可用命令


图3-6 全局配置命令


观察显示结果。

8)退出配置模式。


9)退出特权模式。


10)显示当前IOS版本。

在特权模式下,输入命令:


IOS版本信息显示如图3-7所示。


图3-7 IOS版本信息

11)显示当前配置信息。


当前配置信息如图3-8所示。

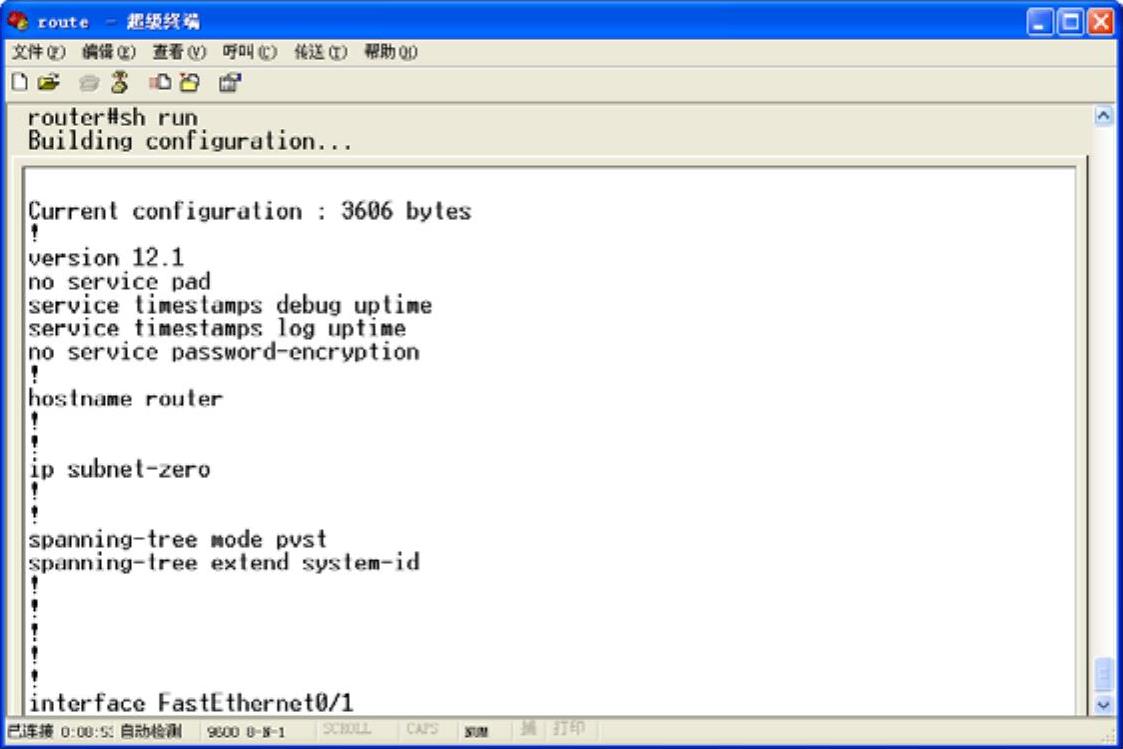

图3-8 当前配置信息

12)显示接口状态。


当前接口状态信息如图3-9所示。


图3-9 显示接口状态

13)设置主机名。


14)设置特权模式密码。


操作过程如图3-10所示。


图3-10 设置特权模式密码

15)设置远程登录方式(telnet)和密码。


操作过程如图3-11所示,结果显示如图3-12所示。

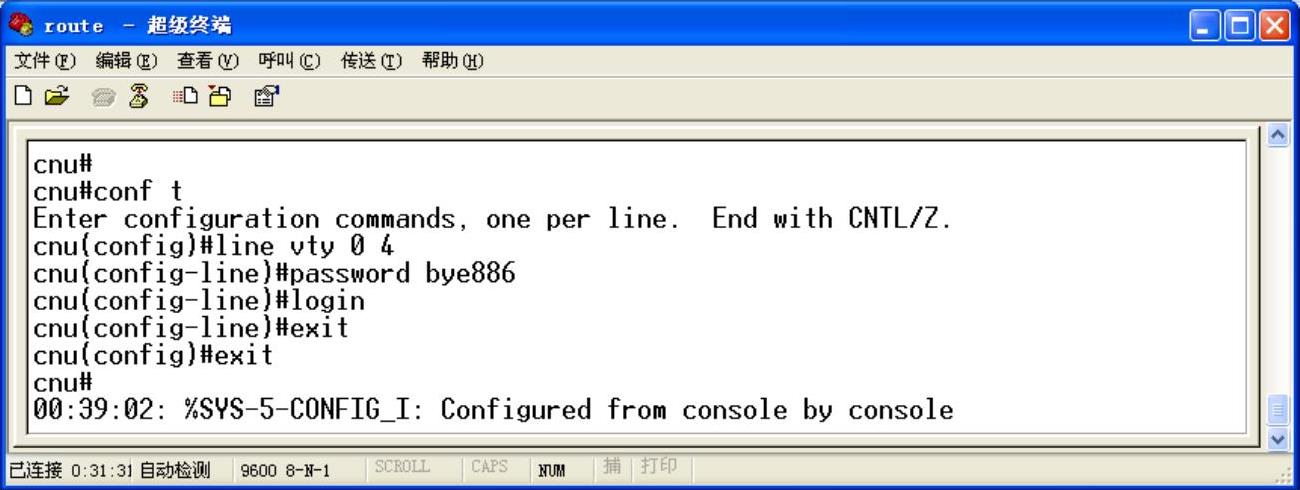

图3-11 设置远程登录方式(telnet)和密码

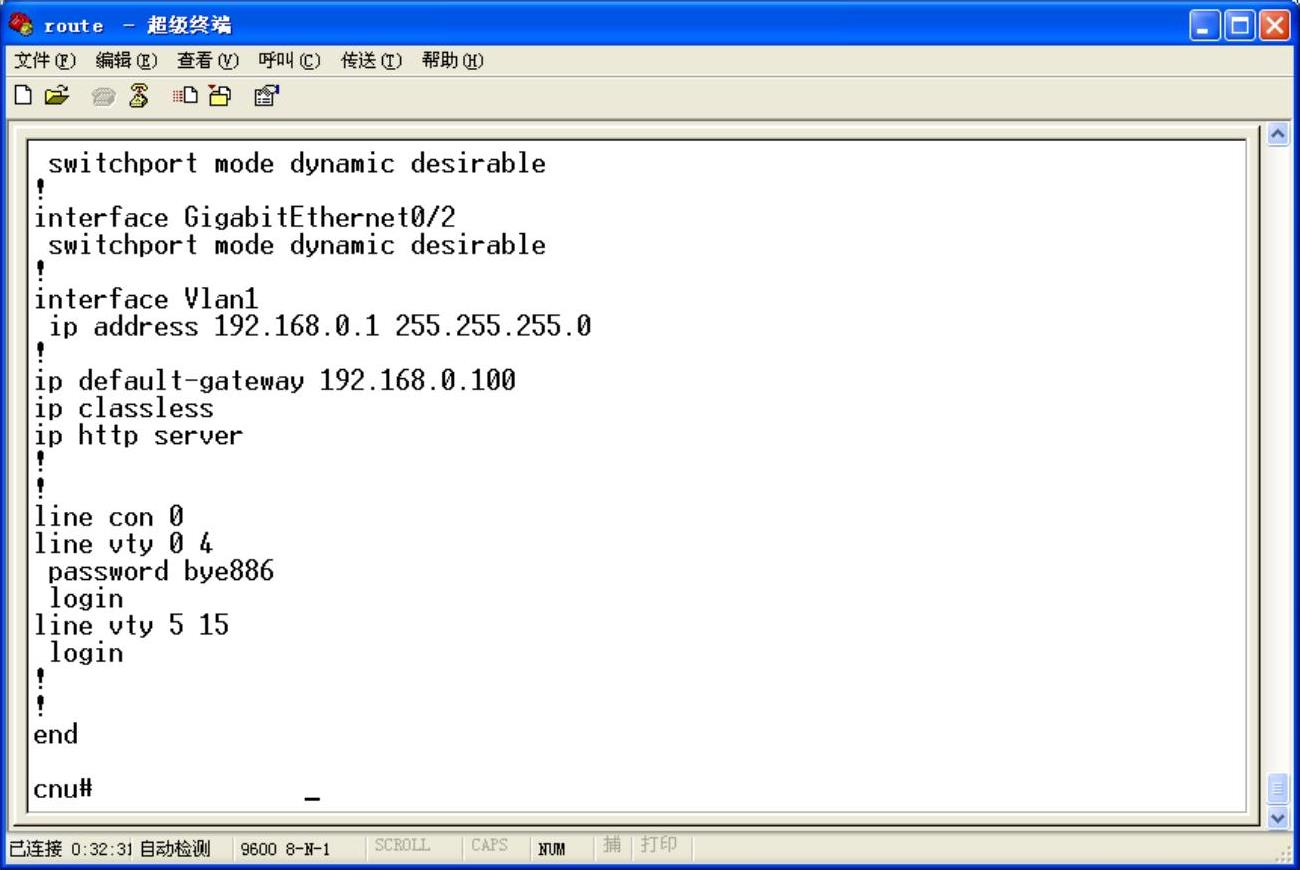

图3-12 显示配置情况

16)加密显示所有配置中的密码。


操作过程如图3-13所示,结果验证如图3-14所示。


图3-13 配置加密显示密码


图3-14 加密后的密码显示情况

17)显示路由表


18)保存配置。


5.注意事项

注意简写命令的字符数少到不足以代表唯一的命令时,系统会报错,此时可利用问号“?”让系统列出所有相似的命令,从中选择,使输入的命令简写字符可以唯一标示一条命令。如果想看完整的命令单词,可以输入前几个字符后,按〈TAB〉键,系统会自动补齐该单词的其余部分。

6.实验思考

输入路由器命令时,输入前3~4个字符之后,直接敲入问号“?”,回车,观察结果;输入前3~4个字符之后,空一格,再敲入问号“?”,回车,观察结果。思考两者有何不同?
