1.实验目的

掌握交换机远程访问配置方法，实现交换机的远程管理。

2.实验环境

1）硬件：两台Cisco交换机及相应的Console端口配置命令线，一台普通计算机。

2）软件：计算机中配备Windows XP SP3操作系统。

3.实验说明

VTP即VLAN中继协议，也被称为虚拟局域网干道协议，它是思科公司的私有协议。VTP处于OSI参考模型的第二层，主要用于管理在同一个域的网络范围内VLAN的创建、删除和更改，它通过网络（ISL帧或cisco私有DTP帧）保持VLAN配置的统一性，用户在VTP服务器上配置新的VLAN，该VLAN信息就会分发到所有处于同一管理域的交换机，减少了交换网络中的管理工作。

VTP分为三种模式。

1）服务器模式（Server）：在此模式下可以创建、删除和更改VLAN，新交换机出厂时默认配置的VTP模式为服务器模式。一般情况下，一个VTP域内只设一个VTPServer。

2）客户端模式（Client）：在此模式下不能创建、删除和更改VLAN，但是可以接收Server端的VLAN信息。

3）透明模式（transparent）：在模式下也可以创建、删除和更改VLAN，但无法接收Server端的VLAN信息。

VTP有两个版本。

1）版本1：如果设备处于透明模式下，则无法向下传递Server端的VLAN信息。

2）版本2：如果设备处于透明模式下，虽然自己无法接收Server端的VLAN信息，但是可以向下传递Server端的VLAN信息。

4.实验过程

1）配置交换机A为服务器模式，并配置1端口为trunk模式。

配置过程如图2-33所示，查看交换机A的VLAN信息如图2-34所示。

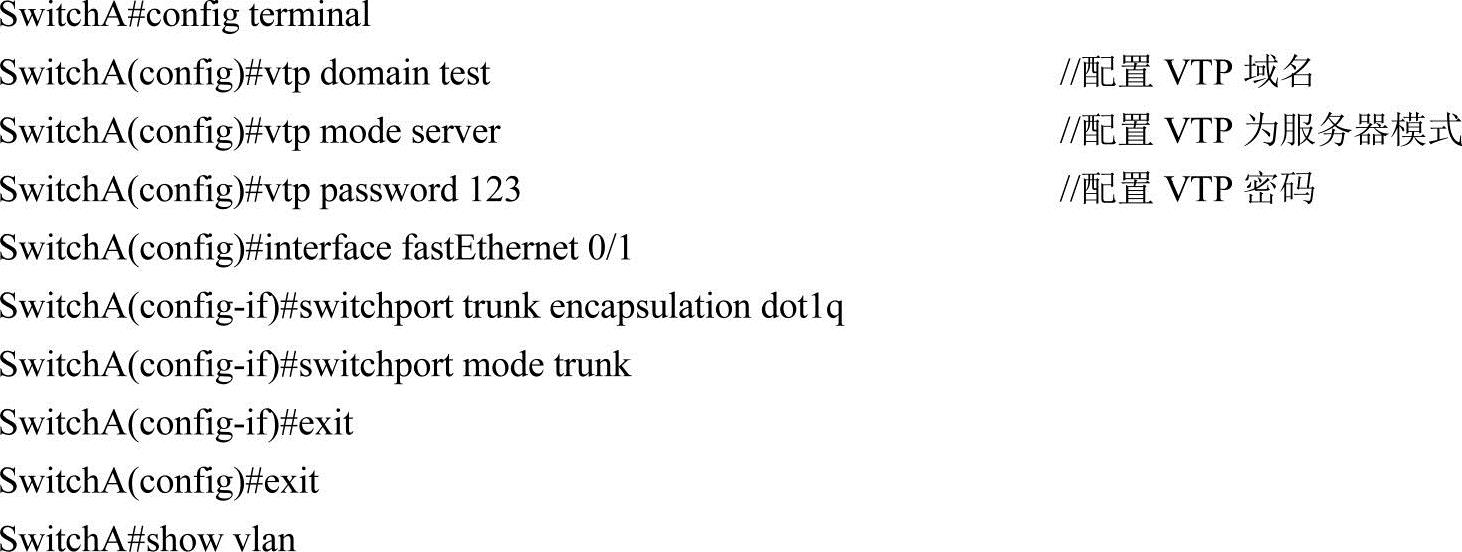

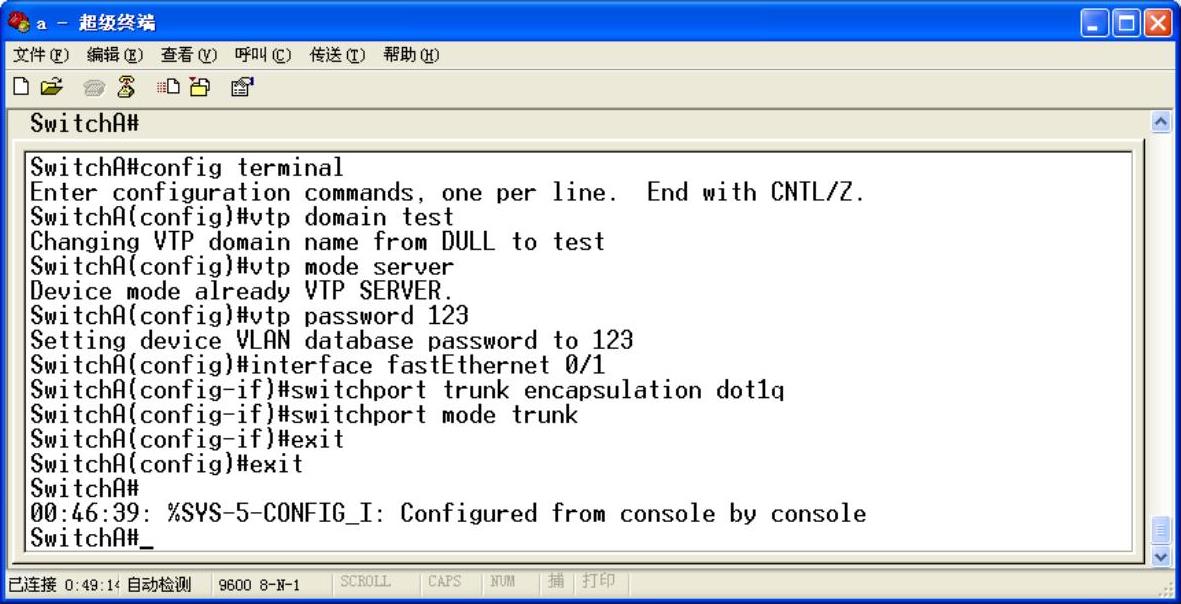

图2-33 配置交换机A为Server模式

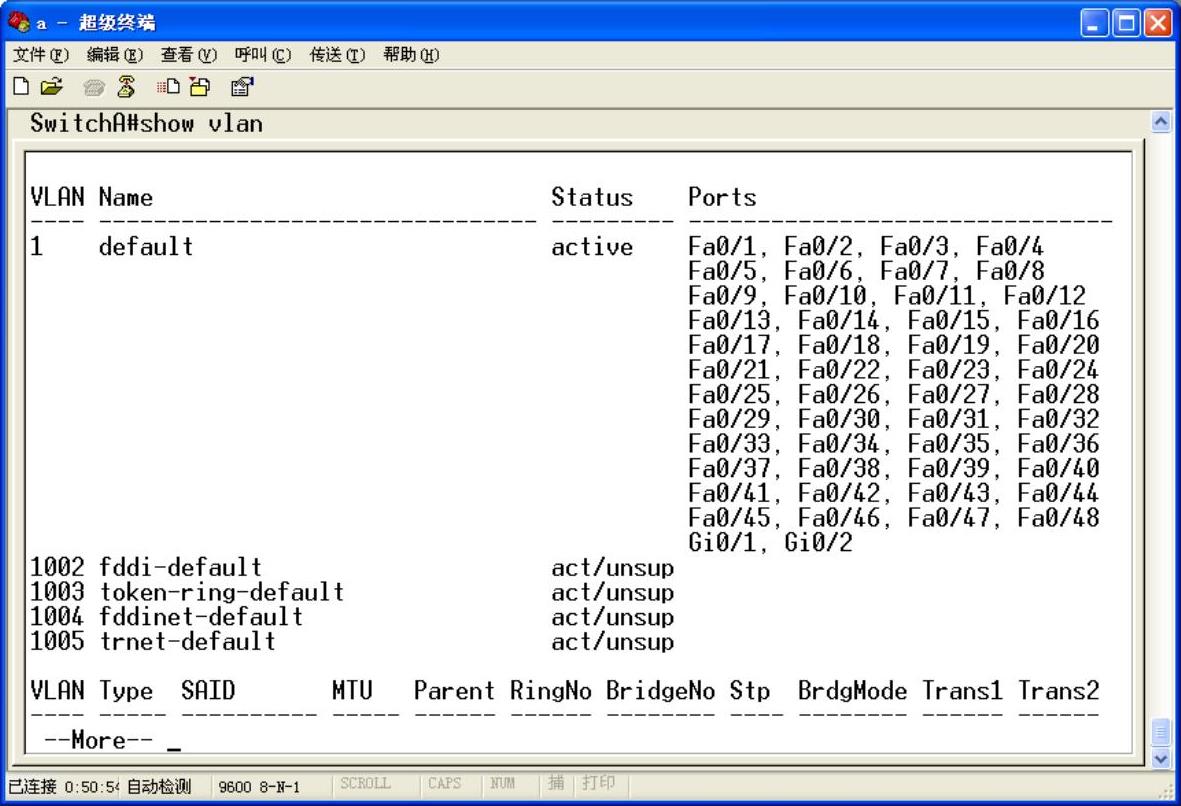

图2-34 查看交换机A的VLAN信息

2）配置交换机B为客户端模式，并配置1端口为trunk模式

交换机B的配置过程如图2-35所示，显示结果如图2-36所示。

图2-35 配置交换机B为Client模式

(www.daowen.com)

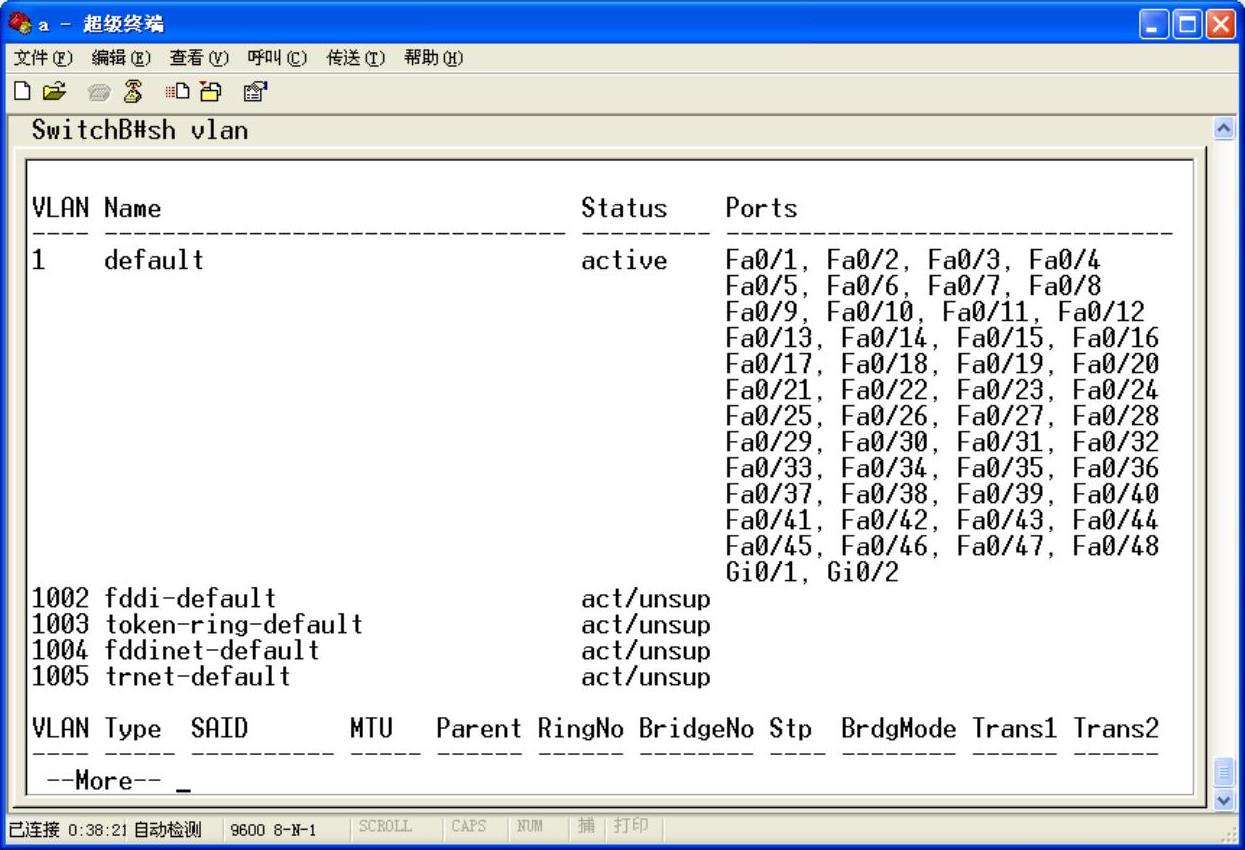

图2-36 查看交换机B的VLAN信息

3）用级联线把两台交换机的1端口相连，并在交换机A上建立3个VLAN：VLAN11、VLAN22和VLAN33，查看交换机B的VLAN信息

交换机A的配置过程如图2-37所示，显示结果如图2-38所示。

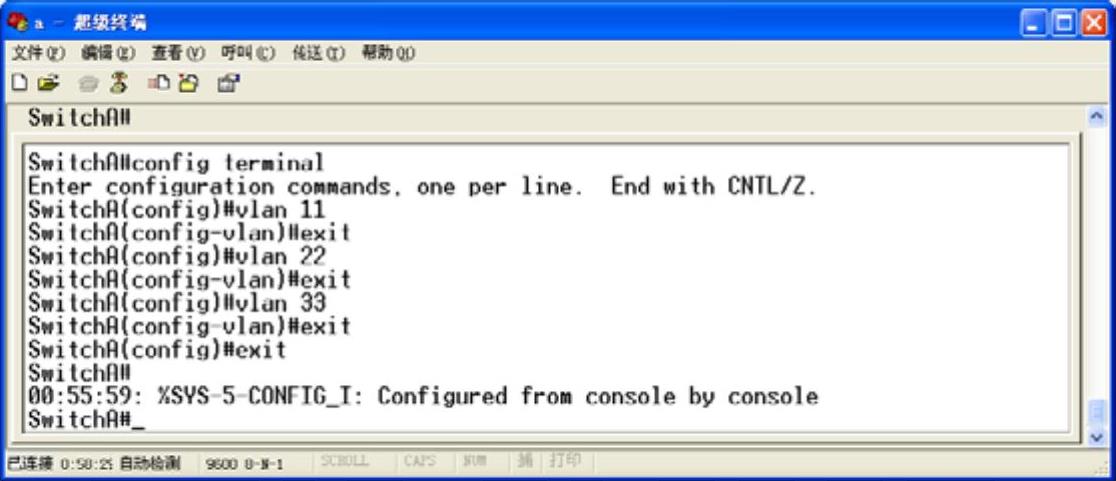

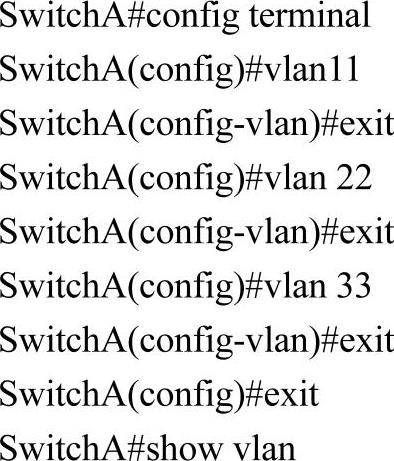

图2-37 在交换机A上建立VLAN

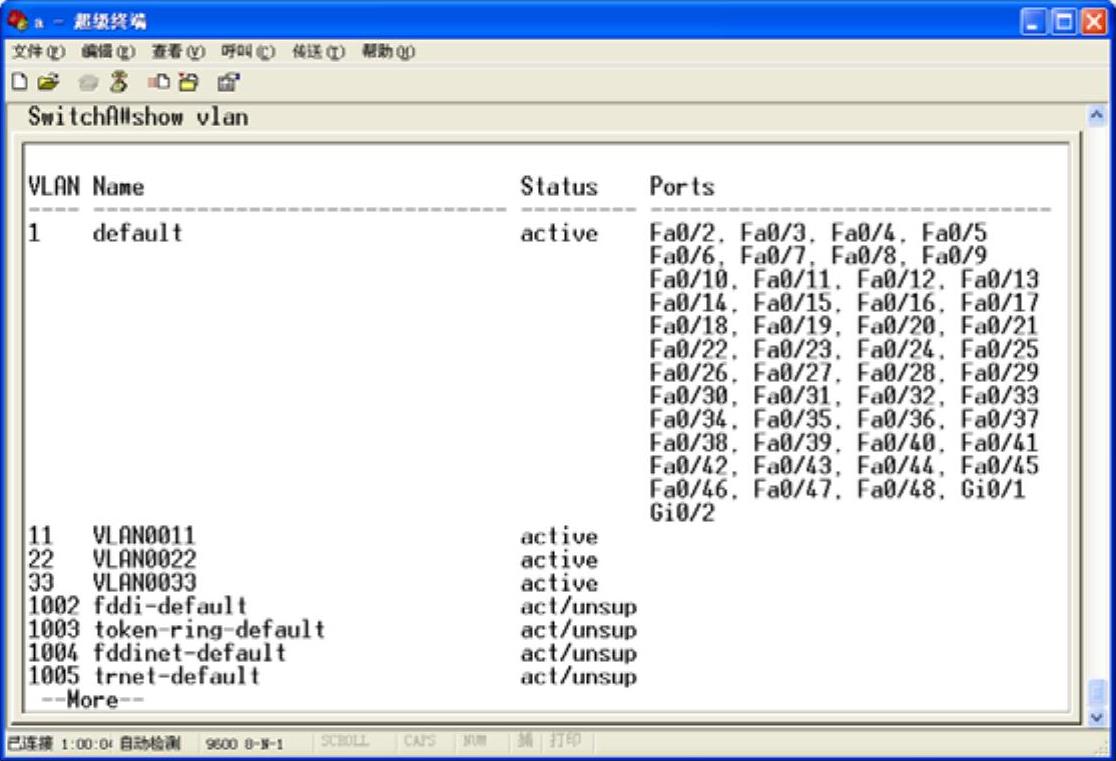

图2-38 查看交换机A的VLAN信息

交换机B的配置结果显示如图2-39所示。

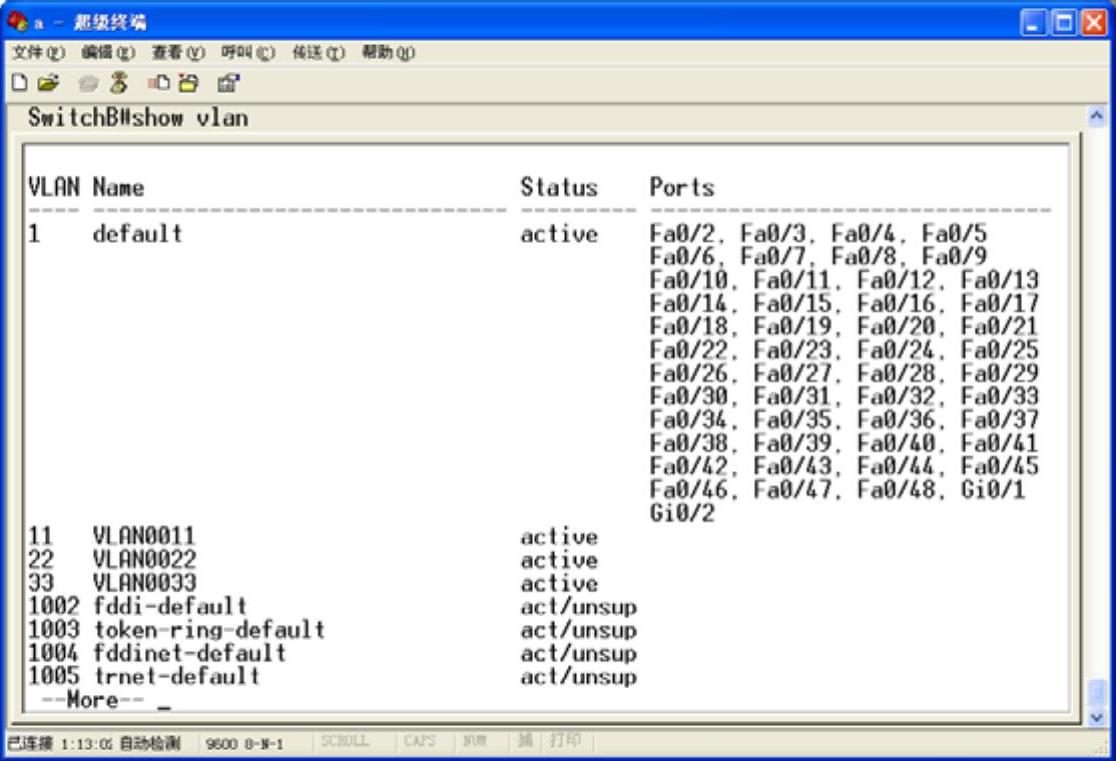

图2-39 查看交换机B的VLAN信息

可以看到，交换机B（vtp client）已经从交换机A（vtp server）学习到三个VLAN。

4）删除交换机A上的VLAN11，把VLAN22命名为test22，查看交换机B的配置信息。

交换机A的配置过程如图2-40所示，显示结果如图2-41所示。

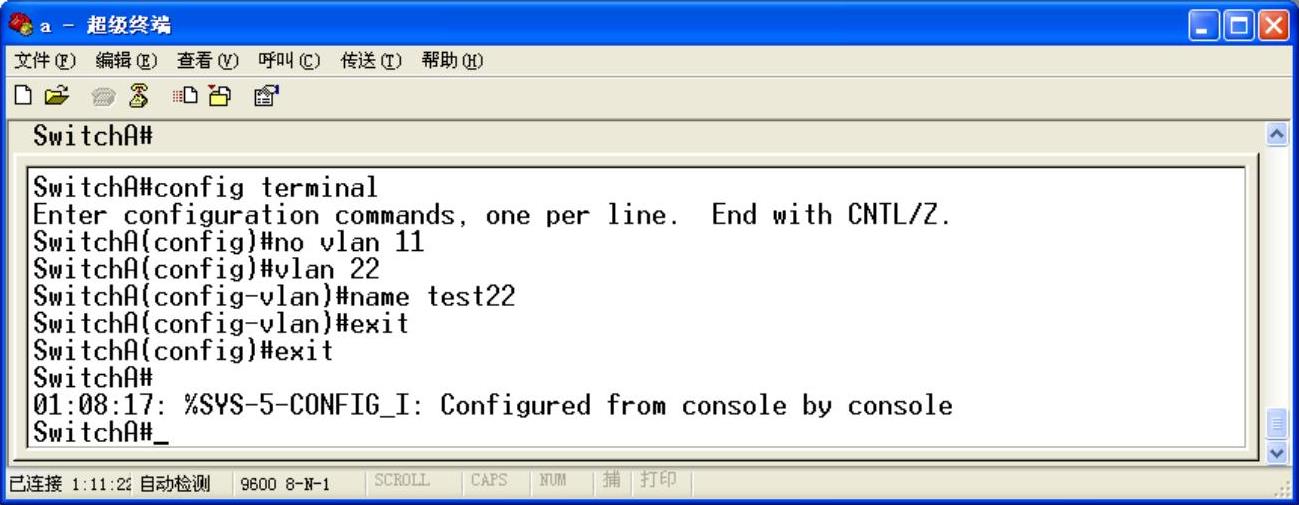

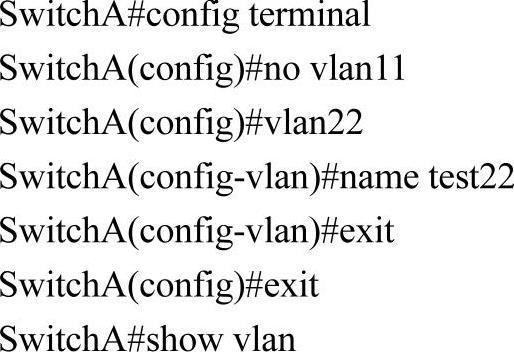

图2-40 在交换机A对VLAN进行删除、修改

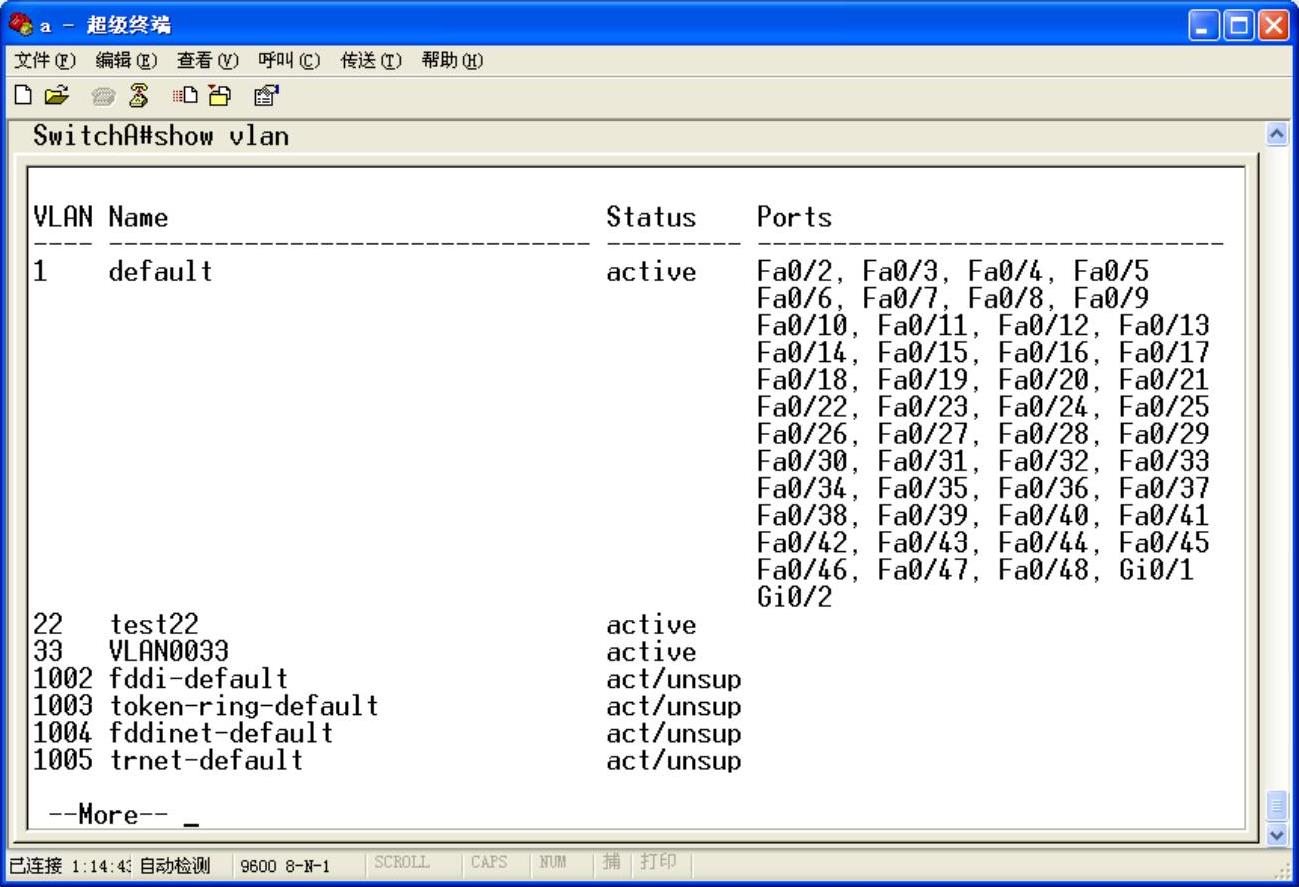

图2-41 查看交换机A的VLAN信息

交换机B的配置结果显示如图2-42所示。

图2-42 查看交换机B的VLAN信息

5.注意事项

1）VTP使用条件：交换机要在同一管理域（domain）内，密码（Password）相同，拥有中继端口（trunk）。

2）Cisco交换机VTP模式默认为Server模式。
