1.实验目的
1)理解链路聚合的基本概念和工作原理。
2)掌握交换机链路聚合的配置。
2.实验环境
1)硬件:两台Cisco3550交换机、两台普通计算机。
2)软件:计算机中配备Windows XP SP3操作系统。
3.实验说明
链路聚合又称为端口聚合(Aggregate-port),主要作用就是增加网络带宽,它可将多物理连接当做一个单一的逻辑连接来处理,它允许两个交换器之间通过多个端口并行连接同时传输数据,以提供更高的带宽、更大的吞吐量和可恢复性。例如,有两台交换机设备,用一根百兆网线级联,如果两台设备之间数据传输量太大,就会明显感觉到带宽资源紧张,速度变慢,这时候就可以使用链路聚合技术,增加两台交换机之间的网络带宽。
链路聚合技术的优点是以较低的成本通过捆绑多端口提高带宽,而其增加的开销只是连接用的普通五类网线和多占用的端口,它可以有效地提高子网的上行速度,从而消除网络访问中的瓶颈。另外链路聚合技术还可实现冗余备份功能,多条物理链中断开任意一条,都不会影响其他链路正常转发数据,增加了系统的可靠性。
链路聚合技术遵循IEEE802.3ad协议的标准。
4.实验过程
1)配置交换机A。
交换机A的配置过程如图2-24所示,显示结果如图2-25所示。
图2-24 交换机A配置
2)在交换机A上配置聚合端口。
交换机A配置端口聚合的过程如图2-26所示,配置结果如图2-27所示。

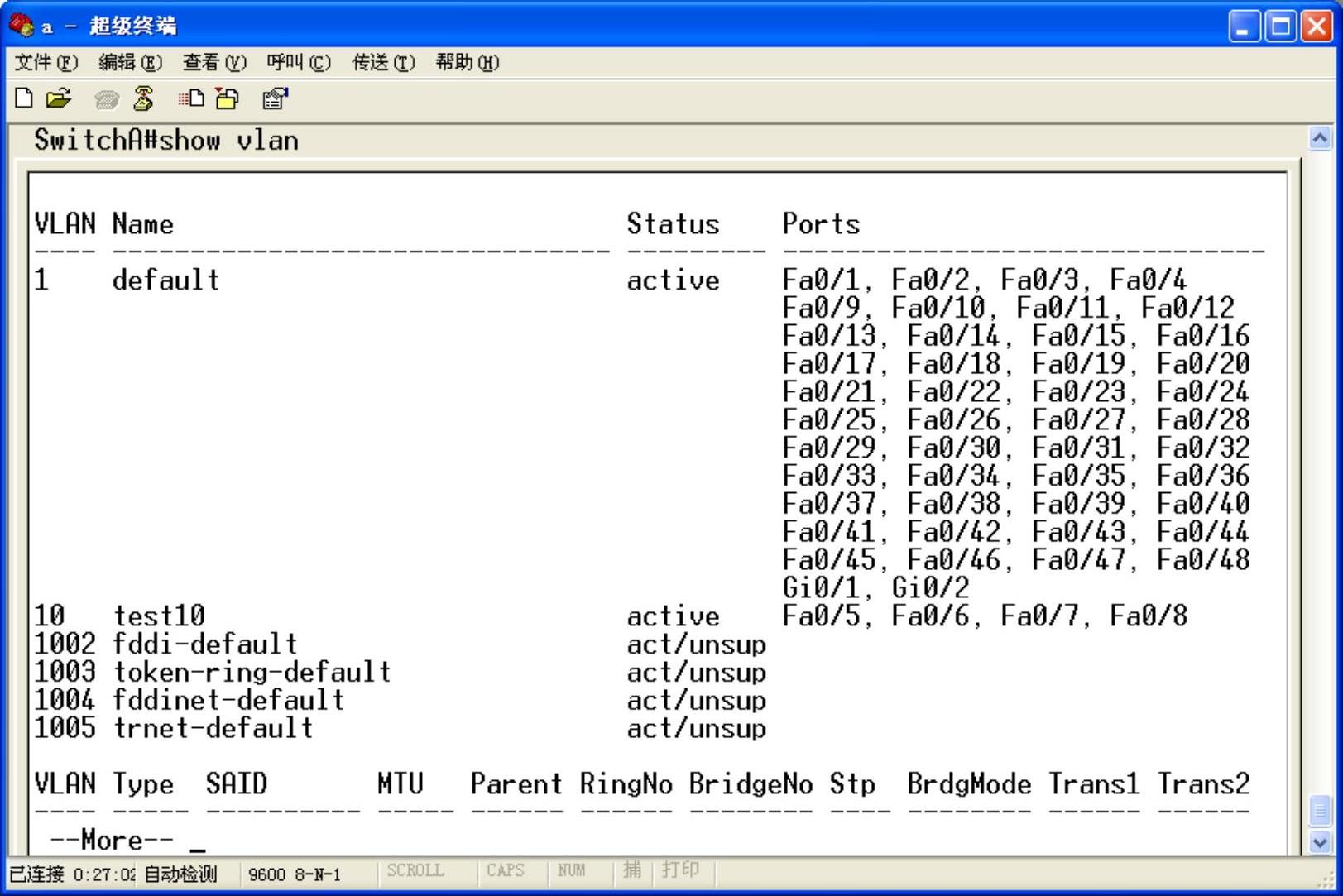

图2-25 交换机A上VLAN及端口
图2-26 配置交换机A的端口聚合
3)配置交换机B。
(www.daowen.com)
图2-27 查看交换机A的端口聚合配置
交换机B的配置过程如图2-28所示,显示结果如图2-29所示。
图2-28 交换机B的配置
4)在交换机B上配置聚合端口。
图2-29 交换机B上VLAN及端口

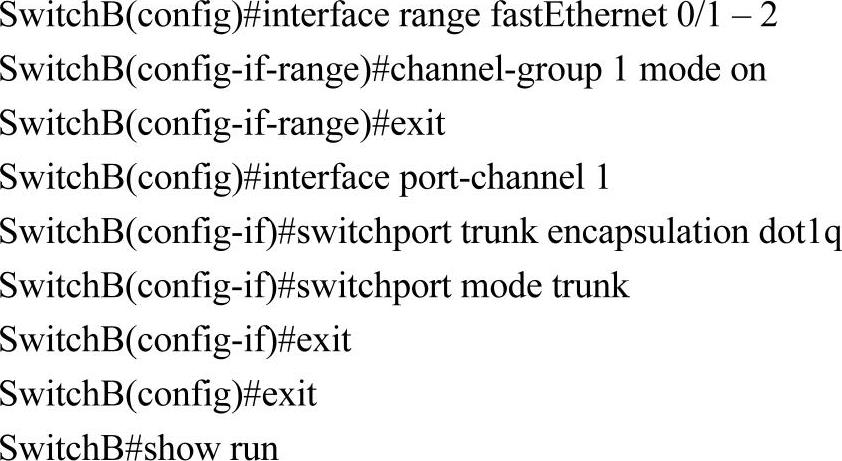

交换机B配置端口聚合的过程如图2-30所示,配置结果如图2-31所示。
图2-30 配置交换机B的端口聚合
图2-31 查看交换机B的端口聚合配置
5)用级联线把交换机A的1端口和交换机B的1端口连接起来,相应地把两台交换机的2端口也连接起来。把计算机A的IP地址配置为192.168.1.10,并用网线连接交换机A的5端口(VLAN10),把计算机B的IP配置为192.168.1.20,连接交换机B的9端口(VLAN10),用ping命令可以测试两台计算机的网络通信是正常的。
6)验证当交换机之间的任一链路断开时,两台计算机之间仍能互相通信。在计算机A上执行“ping 192.168.1.20t”命令,在ping命令执行过程中,断开任一链路,查看网络情况,如图2-32所示。
图2-32 端口聚合的冗余实验
5.注意事项
1)只有同类型的端口才能实现聚合。
2)最多支持8个物理端口一起聚合。
