1.实验目的

1）掌握交换机的MAC地址绑定功能。

2）学会在交换机上配置MAC与IP地址绑定的方法。

2.实验环境

1）硬件：一台Cisco3550交换机、两台普通计算机。

2）软件：计算机中配备Windows XP SP3操作系统。

3.实验一：交换机端口与计算机MAC地址绑定

为了安全和便于管理，有时候经常需要将计算机的MAC地址与交换机端口绑定，当MAC地址与交换机端口绑定后，该端口只允许绑定的MAC地址的数据流进入，其他MAC地址的计算机接入时，交换机会关闭端口。

1）配置交换机IP地址为192.168.1.100。

配置过程如图2-15所示。

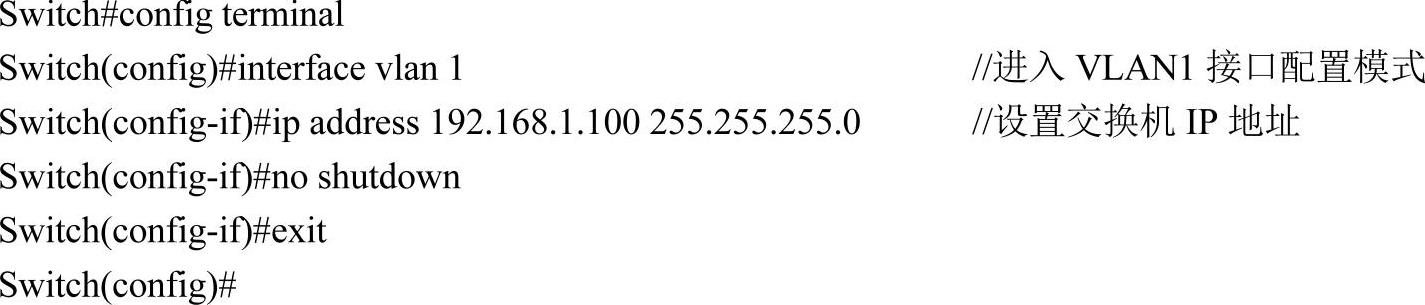

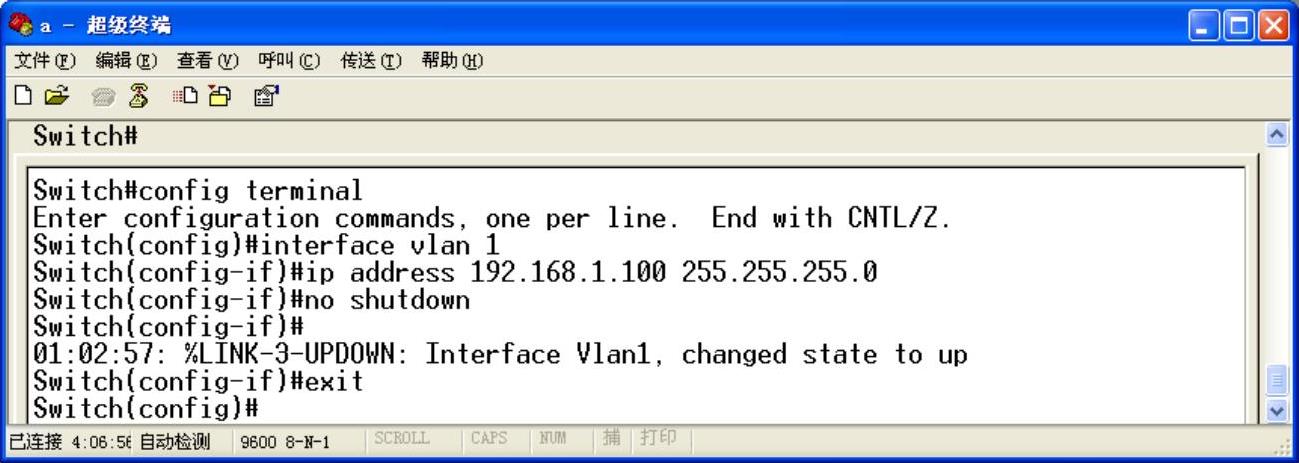

图2-15 配置交换机IP地址

2）配置计算机A的IP地址为192.168.1.10，并获取计算机A的网卡的MAC地址。

c:\>ipconfig/all

如图2-16所示，得到计算机A的MAC地址为：00-16-D4-48-E9-26。

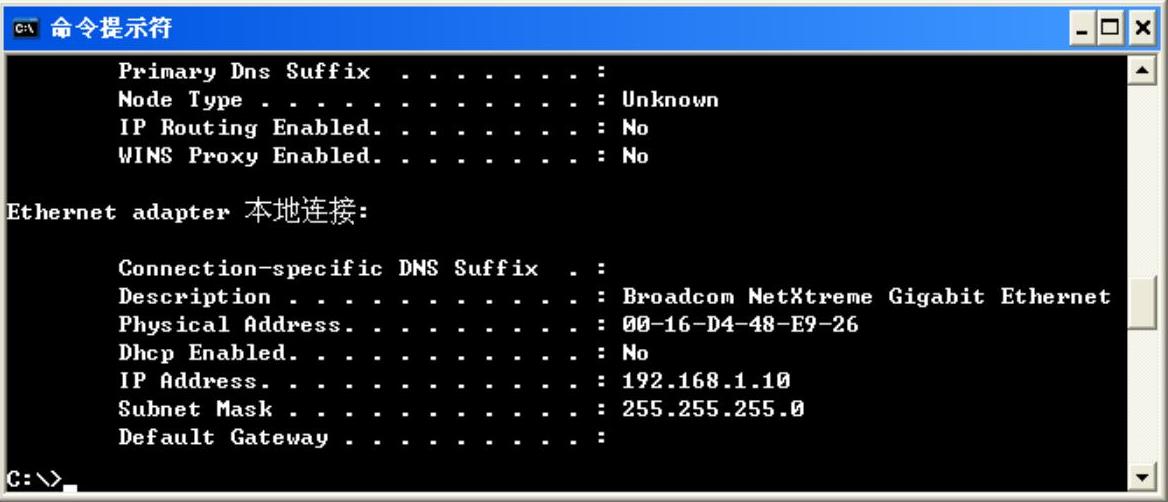

图2-16 获取计算机A的MAC地址

3）配置交换机端口MAC地址绑定功能。

绑定过程如图2-17所示，显示端口的安全MAC地址如图2-18所示。

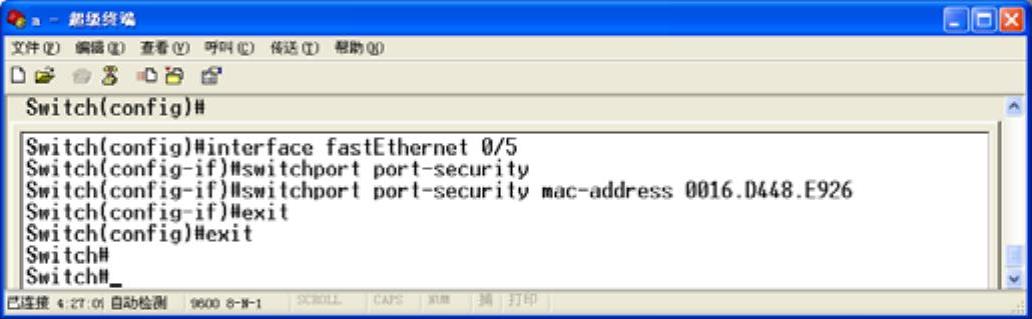

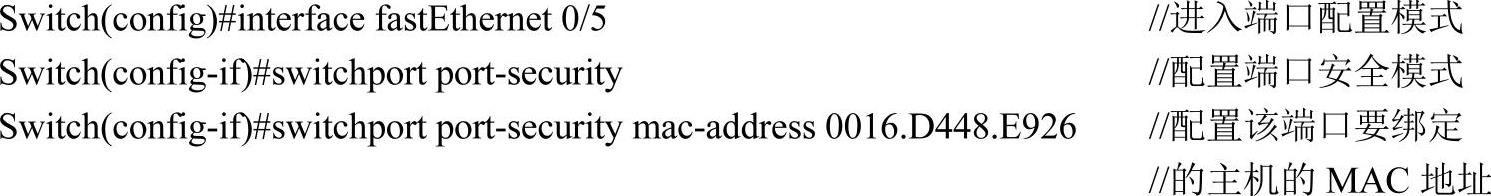

图2-17 配置交换机端口5与计算机A的MAC地址绑定(www.daowen.com)

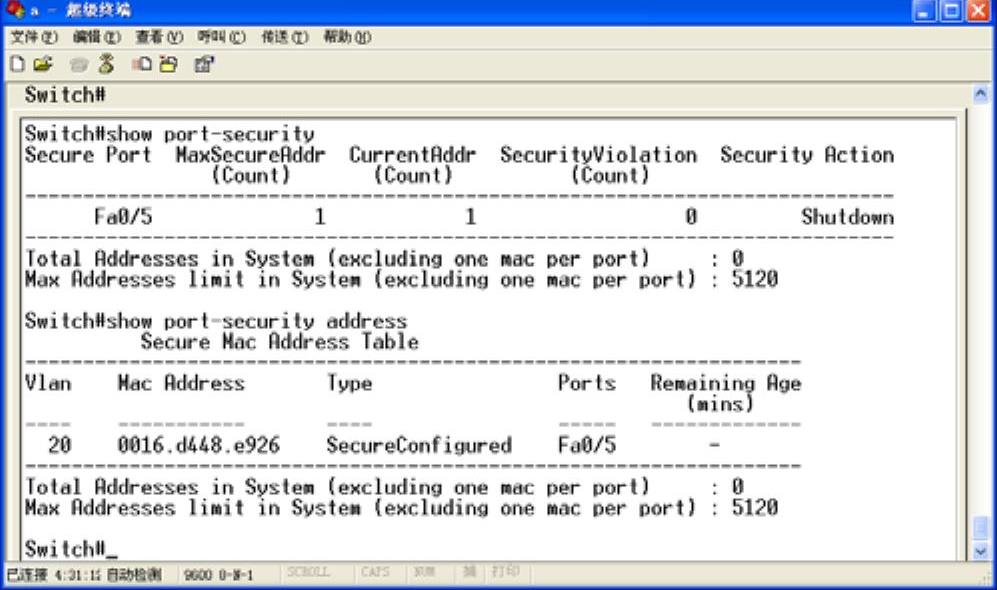

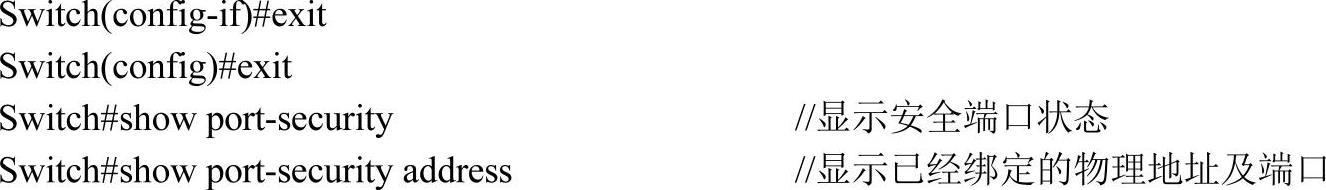

图2-18 显示端口的安全MAC地址

4）验证配置是否成功。

用网线把计算机A连接到交换机的第5个端口，ping交换机的IP地址（192.168.1.100），网络正常，如图2-19所示。再把计算机B连接到交换机的第5个端口，再次ping交换机的IP地址，则网络不通，如图2-20所示。

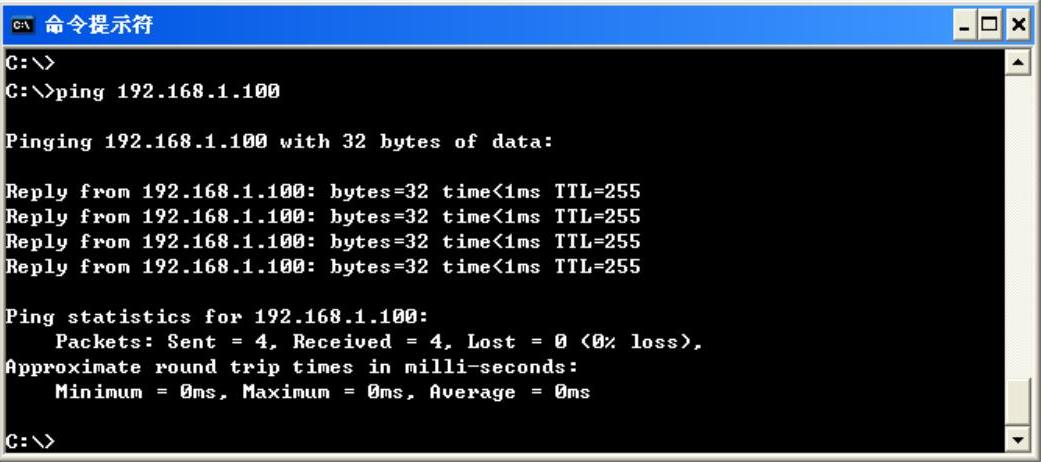

图2-19 计算机A与交换机连通测试

4.实验二：计算机MAC地址与IP地址绑定

某些情况下，为防止特定权限IP地址被盗用，需要在交换机上把特定权限IP与计算机的MAC地址绑定，使其他MAC地址的计算机不能够使用这些特定权限的IP地址。

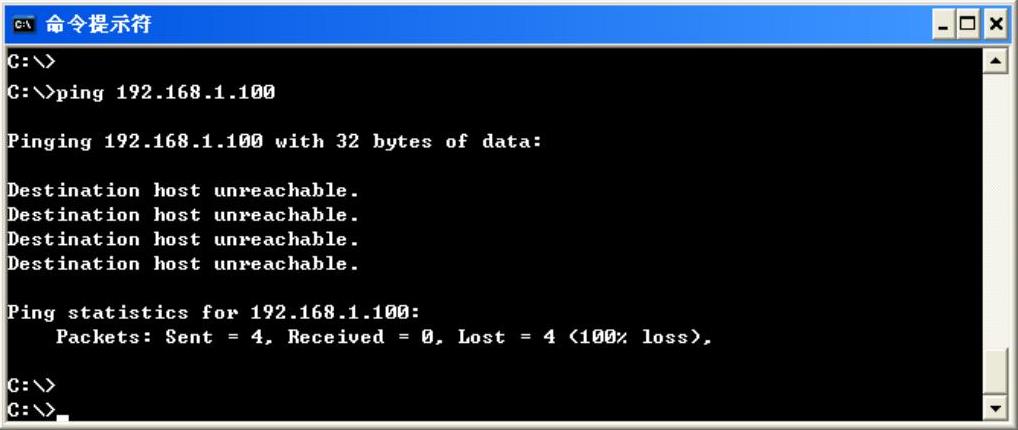

图2-20 计算机B与交换机连通测试

1）获取计算机A的网卡的MAC地址（00-16-D4-48-E9-26）。

2）配置IP地址与MAC地址绑定功能。

如图2-21所示。

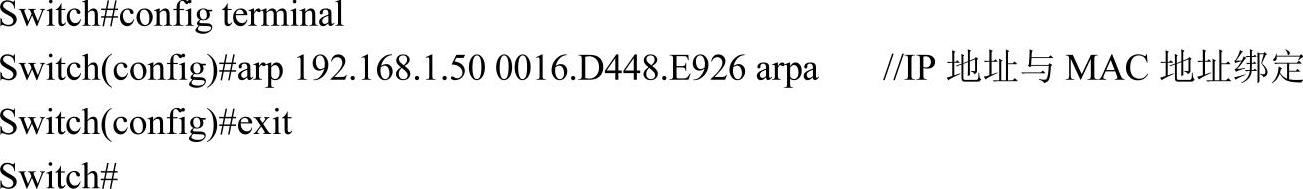

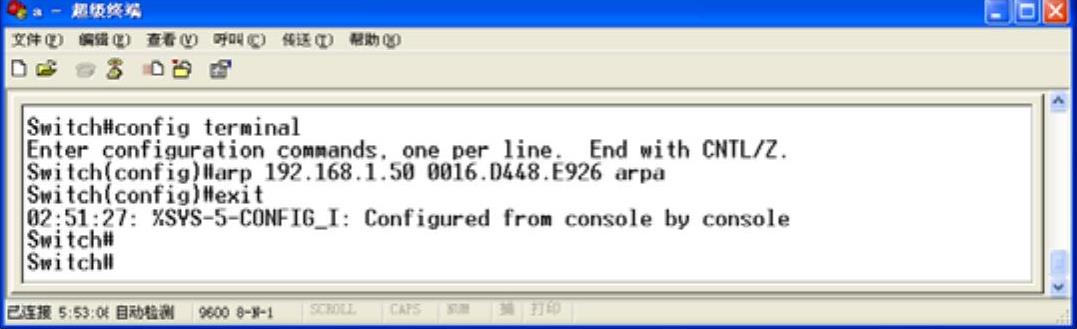

图2-21 配置特定IP与计算机A的MAC地址绑定

3）验证配置是否成功。

配置计算机A的IP地址为192.168.1.50，ping交换机的IP地址（192.168.1.100），网络正常，如图2-22所示。断开计算机A，配置计算机B的IP地址为192.168.1.50，再次ping交换机的IP，网络不通，如图2-23所示。

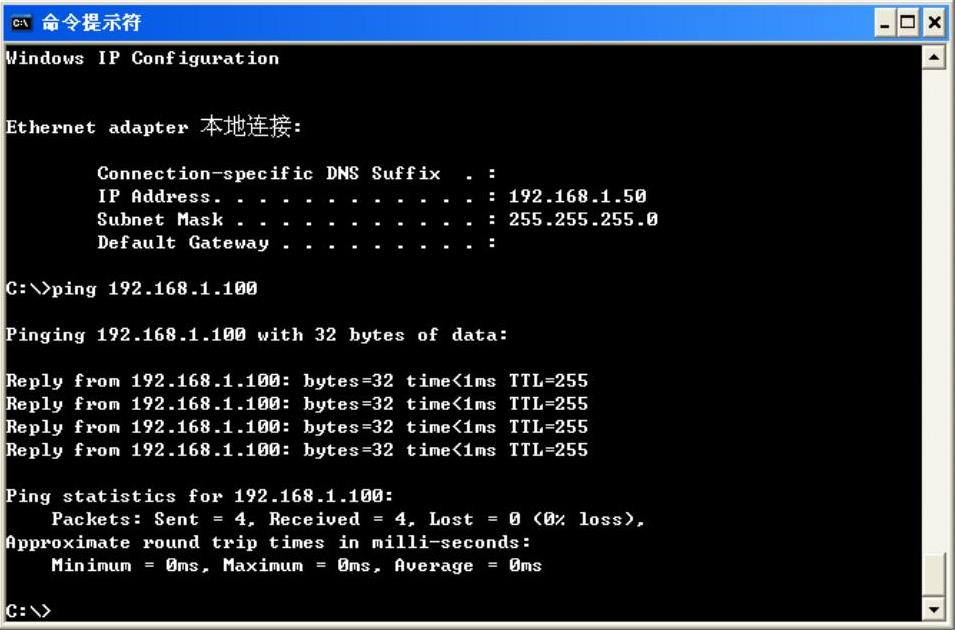

图2-22 计算机A与交换机连接测试

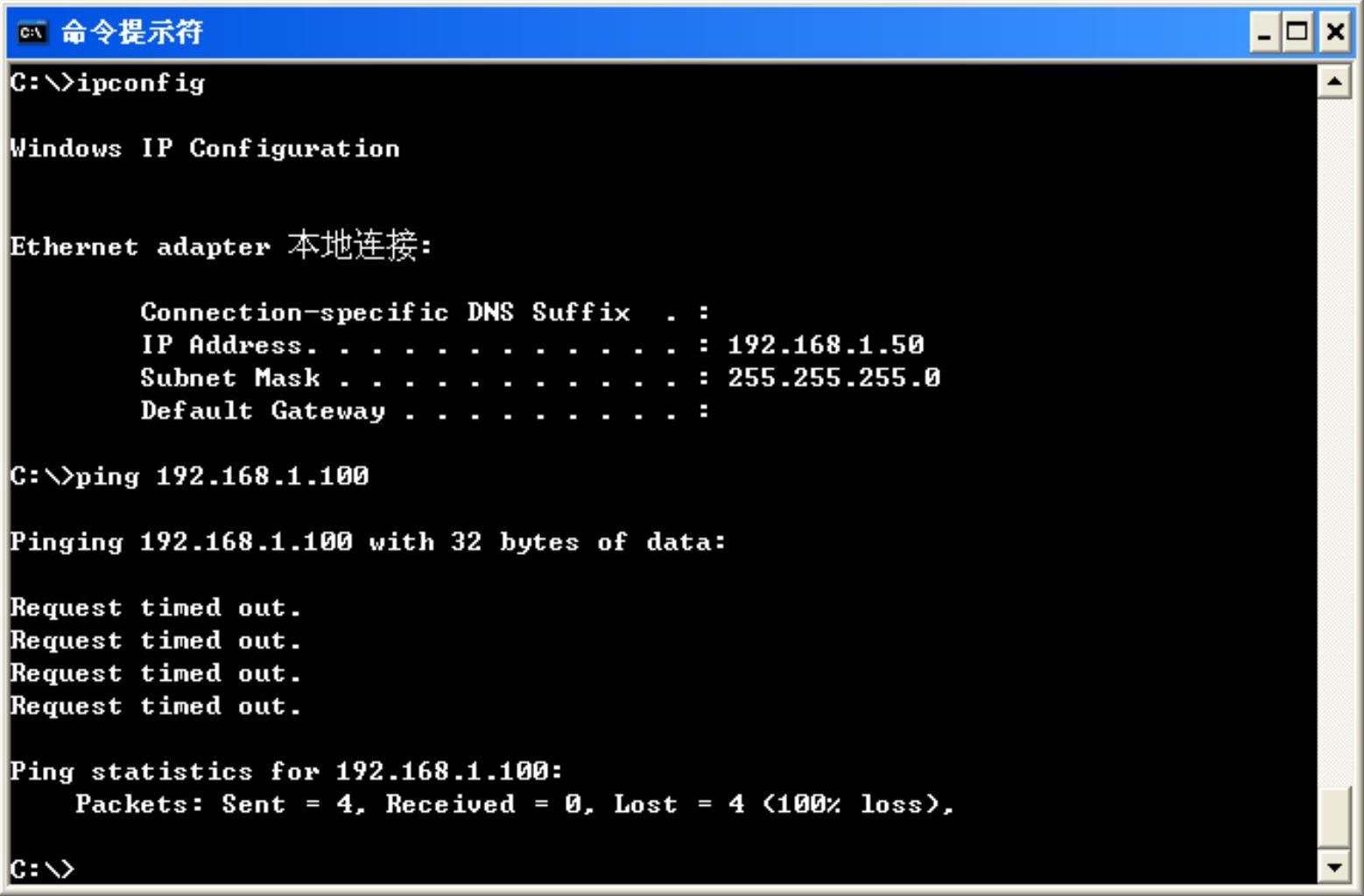

图2-23 计算机B与交换机连接测试
