1.实验目的

掌握交换机远程访问配置方法，实现交换机的远程管理。

2.实验环境

1）硬件：两台Cisco3550交换机及相应的Console端口配置命令线，一台普通计算机。

2）软件：计算机中配备Windows XP SP3操作系统。

3.实验说明

一个网络规模很大，交换机部署在各个不同的物理位置，而我们需要对交换机的配置进行查看、修改。这时，就需要对交换机进行远程登录（telnet）管理。

4.实验过程

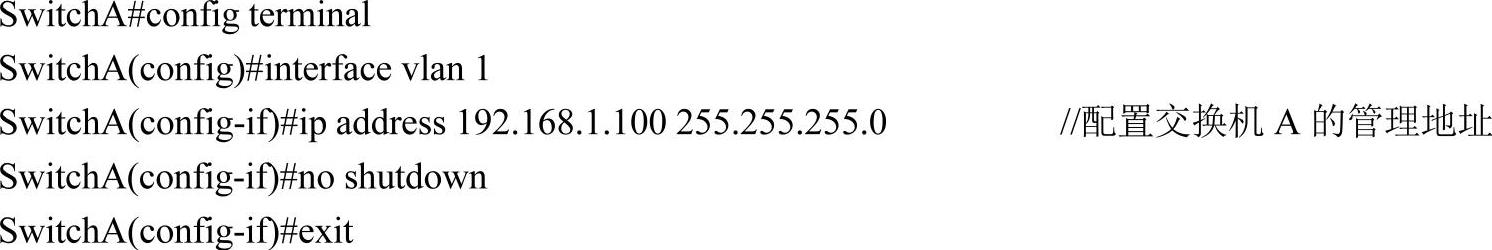

1）恢复交换机A的默认配置，并配置其管理地址。

配置界面如图2-9所示。

图2-9 配置交换机A的管理地址

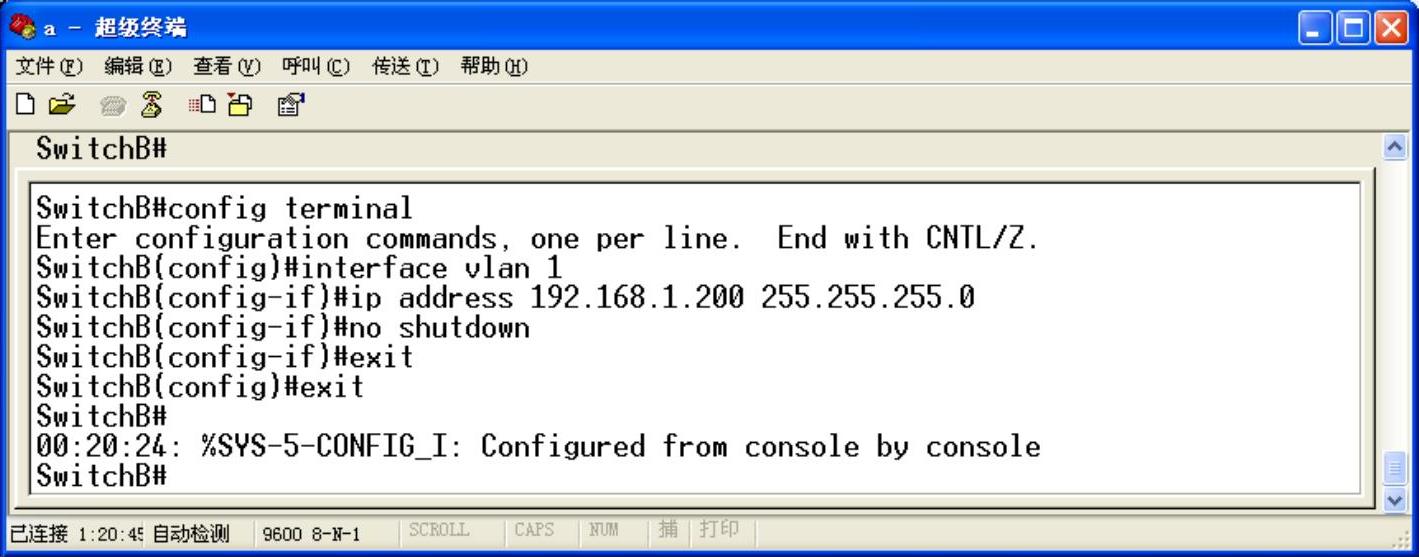

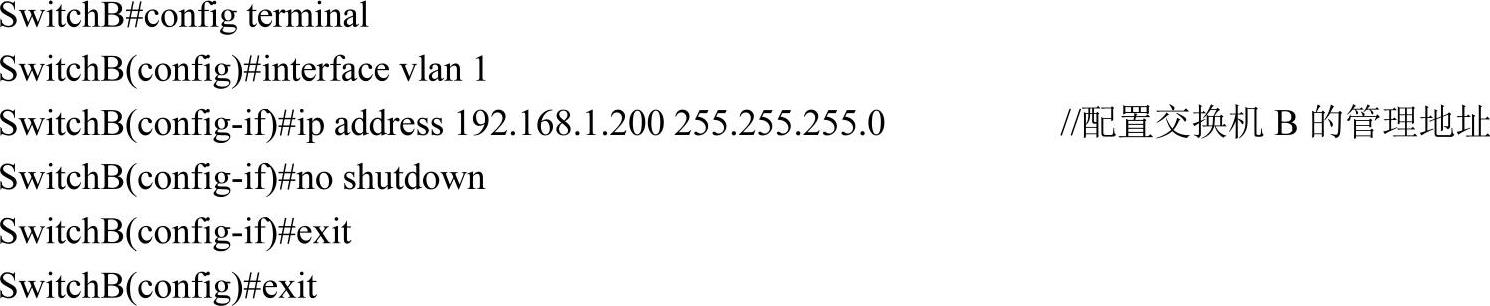

2）恢复交换机B的默认配置，并配置其管理地址。

配置界面如图2-10所示。

图2-10 配置交换机B的管理地址(www.daowen.com)

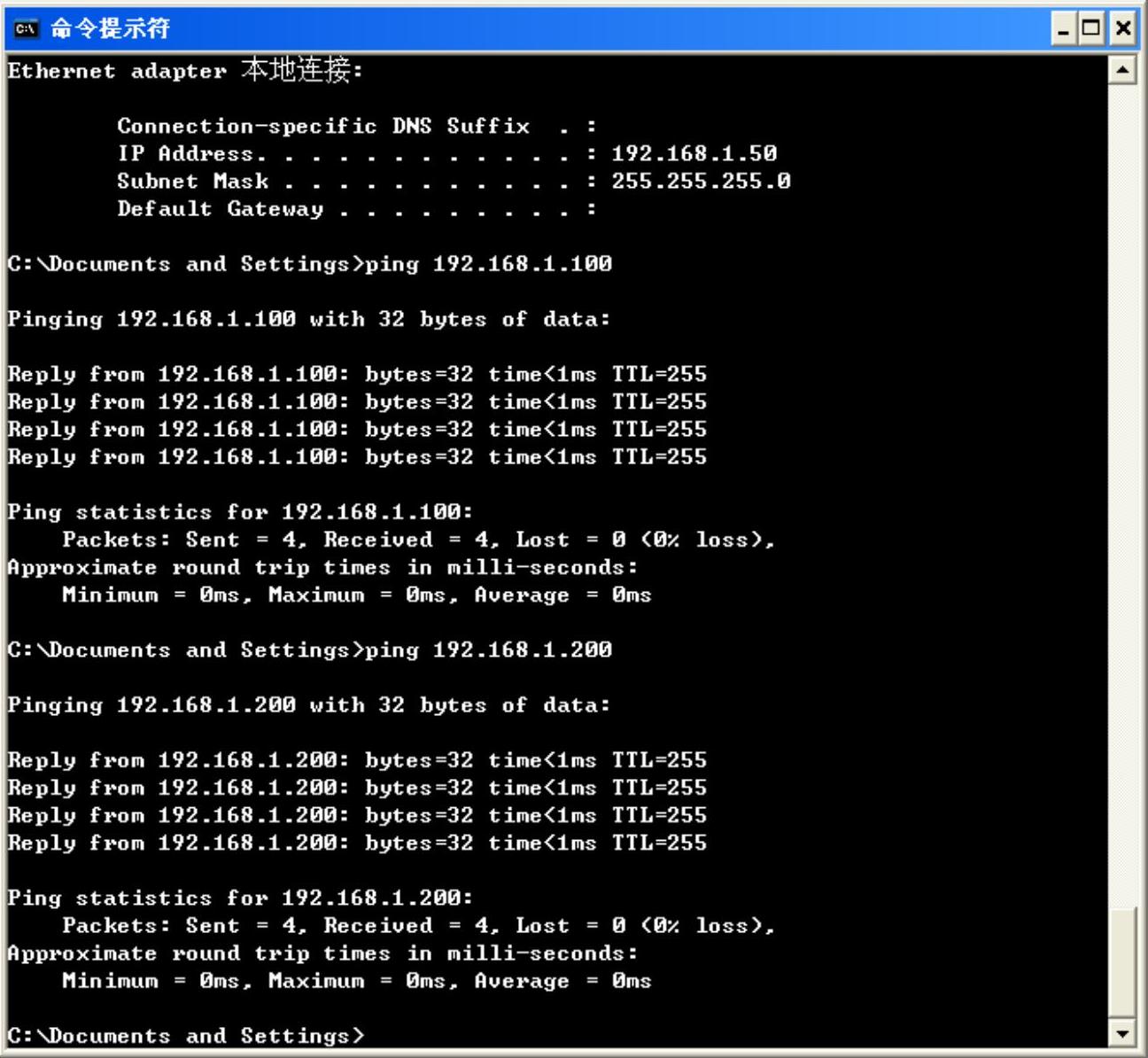

3）用级联线（用于交换设备之间互连及对等网计算机直连的交叉线）把两台交换机连接，配置计算机A的IP地址为192.168.1.50，并用网线连接到交换机A的任一端口，ping两台交换机的管理地址，确保网络通信正常，如图2-11所示。

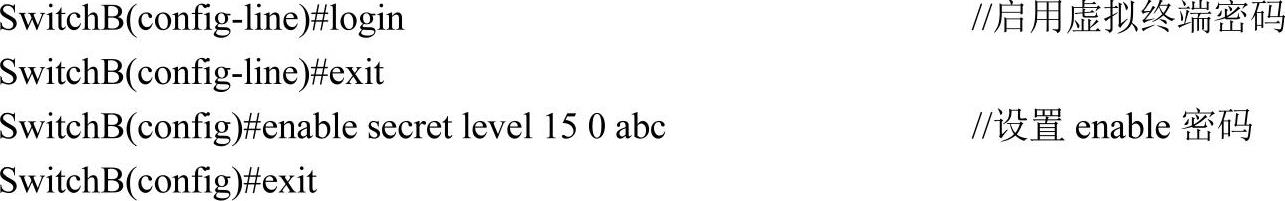

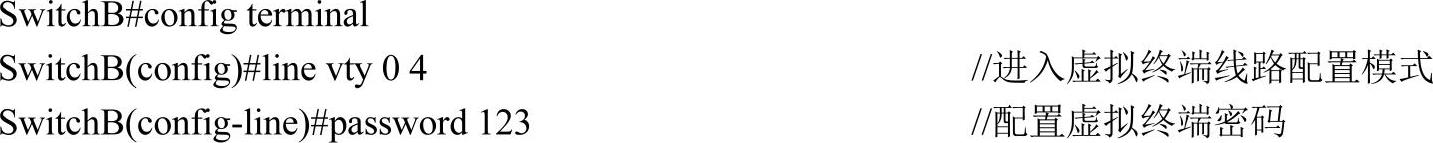

4）在交换机B上配置远程访问。

图2-11 计算机与两台交换机的连通性测试

配置过程如图2-12所示。

图2-12 交换机A的远程访问配置

5）测试交换机远程管理。

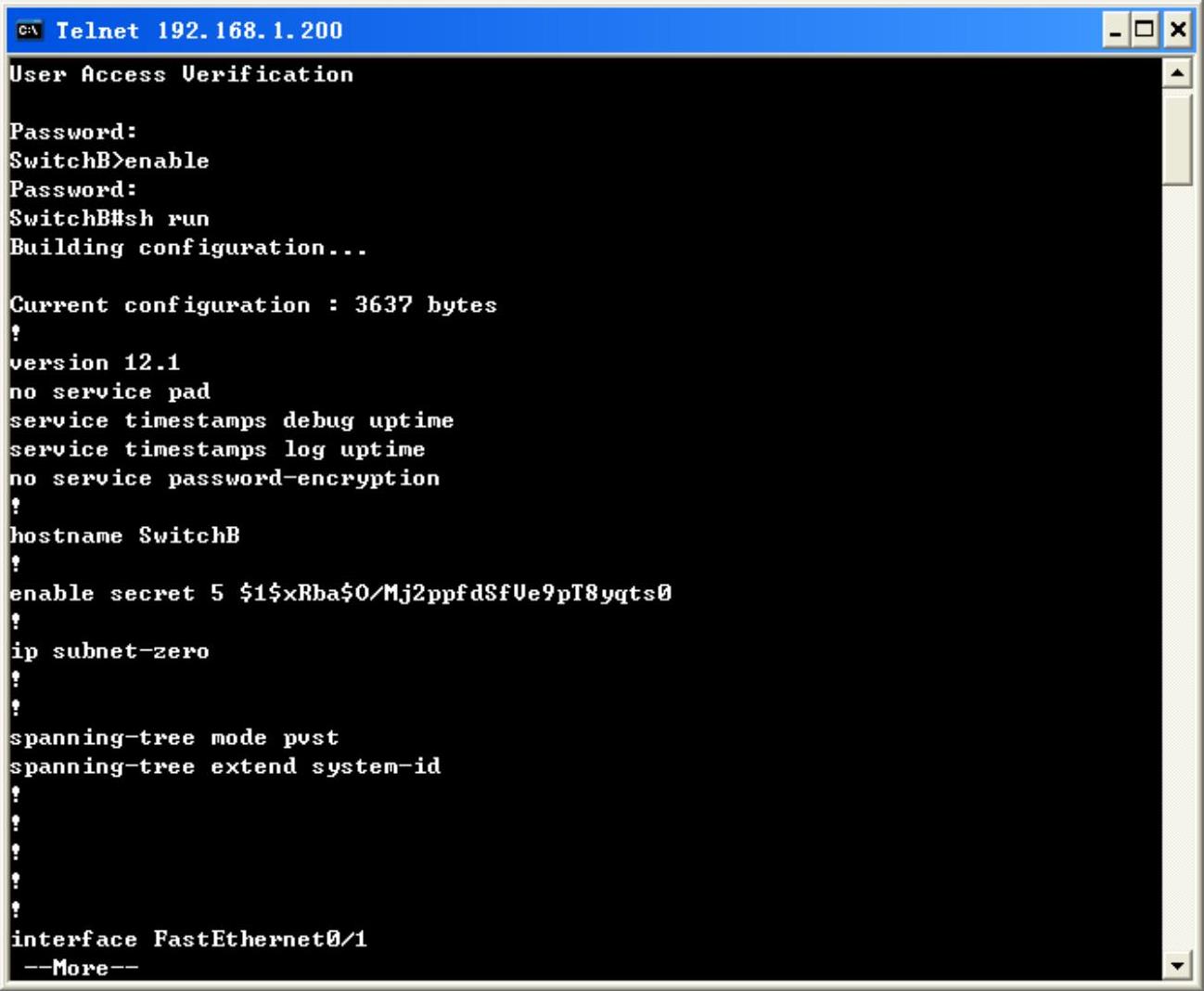

用计算机远程管理交换机B，在命令提示符下输入“telnet 192.168.1.200”，然后输入远程访问密码和enable密码，查看交换机B的配置，如图2-13所示。

图2-13 交换机B的远程管理

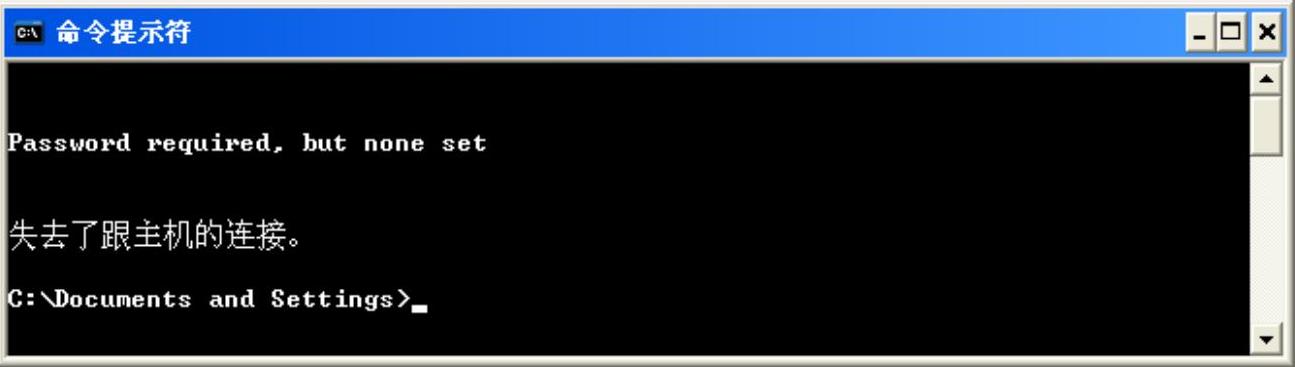

再尝试远程管理交换机A，结果显示失败，如图2-14所示。

图2-14 交换机A无法远程管理

可以看出，因为没有对交换机A进行管理配置，所以不能实现远程管理。
