网络管理模型-计算机网络实践教程

目前有两种主要的网络管理体系结构:一种是基于OSI参考模型的公共管理信息协议(CMIP)体系结构;另一种是基于TCP/IP模型的简单网络管理协议(SNMP)体系结构。CMIP体系结构是一种通用的模型,它能够对应各种开放系统之间的管理通信和操作,开放系统之间可以是平等的关系也可以是主从关系,所以既能够进行分布式管理,也能够进行集中式管理,其优点是通用完备;SNMP体系结构开始是一个集中式管理模型,从SNMPv2开始采用分布式模型,其顶层管理站可以有多个被管理服务器,其优点是简单实用。本书着重讲解SNMP的网络管理技术。

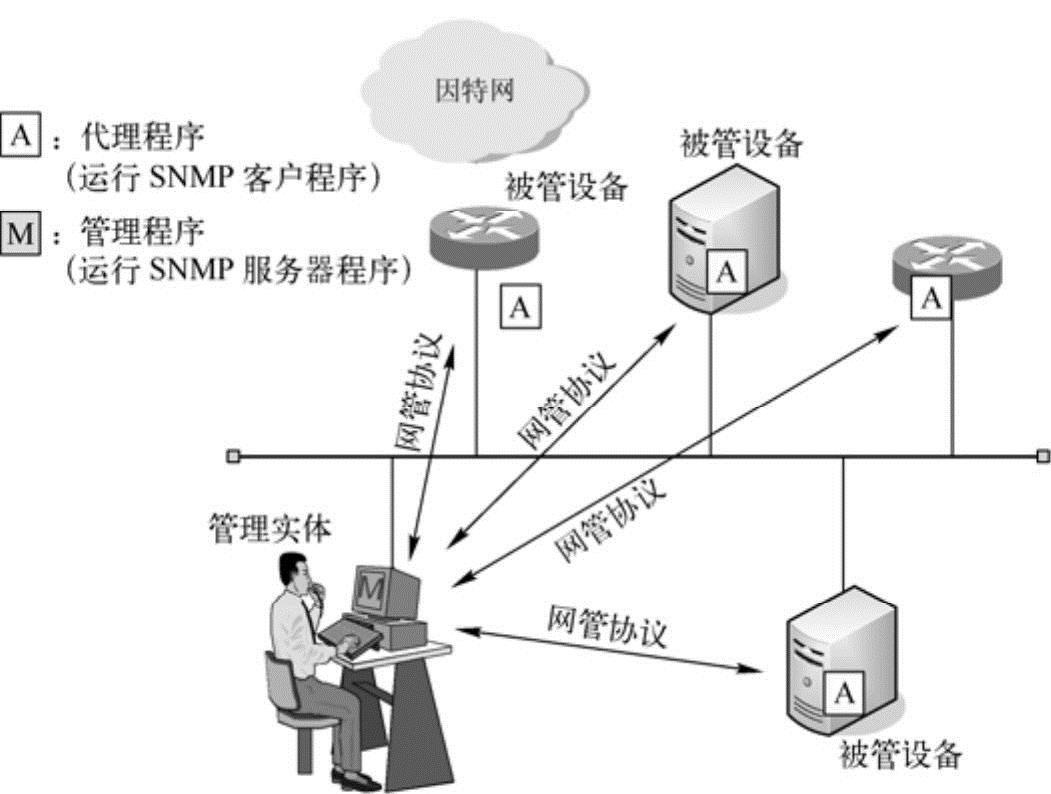

图1-4是网络管理的一般模型。


图1-4 网络管理模型

网络管理主要由管理站、被管设备以及网络管理协议三部分构成。(www.daowen.com)

管理站是整个网络管理的系统核心,主要负责执行管理应用程序以及监视和控制网络设备,并将监测结果显示给网管员。管理站的关键构件是管理程序,管理程序在运行时产生管理进程,通常管理程序有较好的图形工作界面,网络管理员可直接操作。

被管设备是主机、网桥、路由器、交换机、服务器、网关等网络设备,其上必须安装并运行代理程序,管理站就是借助被管设备上的代理程序完成设备管理的,一个管理者可以和多个代理进行信息交换,一个代理也可以接受来自多个管理者的管理操作。在每个被管设备上建立一个管理信息库(MIB),包含被管设备的信息,由代理进程(即SNMP代理)负责MIB的维护,管理站通过应用层管理协议对这些信息库进行管理。

网络管理协议运行在管理站和被管设备之间,允许管理站查询被管设备的状态,并经过其代理程序间接地在这些设备上工作,管理站通过网络管理协议获得被管设备的异常状态。网络管理协议本身不能管理网络,它为网络管理员提供了一种工具,网络管理员用它来管理网络。
