硬件组态完毕，相应的操控就可以采用计数功能块来实现计数器功能。功能块根据计数器类型也分为简化和主要。

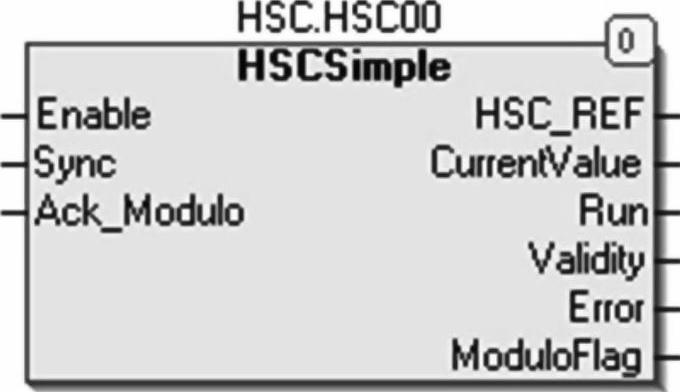

HSC简化-简单脉冲计数器，功能块如图17-21所示。功能块的命名是在组态HSC通道时定义好的。因此，这个功能块不能随意命名。先写出字头HSC，后跟一个点“.”则组态好的计数器名就会出现。如果没组态，则名字就不会出现。

输入描述

1）使能计数器。

2）预置和启动计数。

3）上升沿复位模数到位标志。

图17-21 HSC简化类型功能块

输出描述

1）定义连接这个块的高速计数器名称，以便其他功能块调用，比如这个计数器的参数读写。

2）计数器当前值。

3）计数器运行。

4）计数器值有效。

5）错误状态。

6）计数器达到模数值变高。

这个功能块定义了一个和硬件关联的HSC，在程序中就可以使用了。但要读出和写入计数器的相关参数时，就需要读写功能块了。

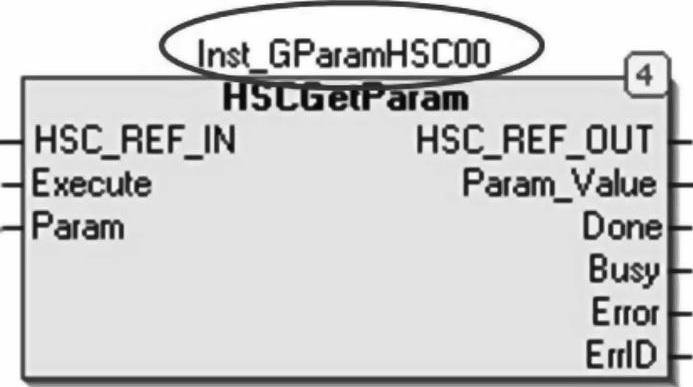

HSCGetParam-读高速计数器参数，如图17-22所示。这个功能块是可以随意命名的。修改哪个计数器就是由简化或主要计数器输出HSC_REF连接的计数器名称决定。

功能块输入定义

1）定义连接的高速计数器名。

2）上升沿执行功能块。

3）要读出的参数类型（预置值、模数、…），这是一个结构变量。可以查找在线帮助。

图17-22 读计数器参数

输出定义

1）定义高速计数器名称。

2）读出的参数。

3）参数有效。

4）运行中。

5）错误状态。

6）错误代码。

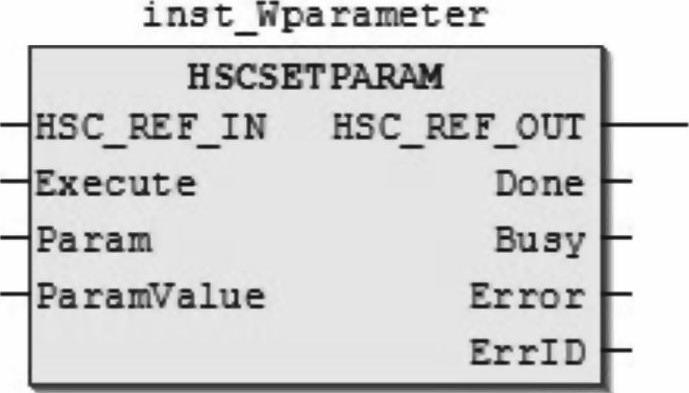

同样，我们也可以对计数器参数进行写入。在这里要写入的参数变为输入值，如图17_-23所示。

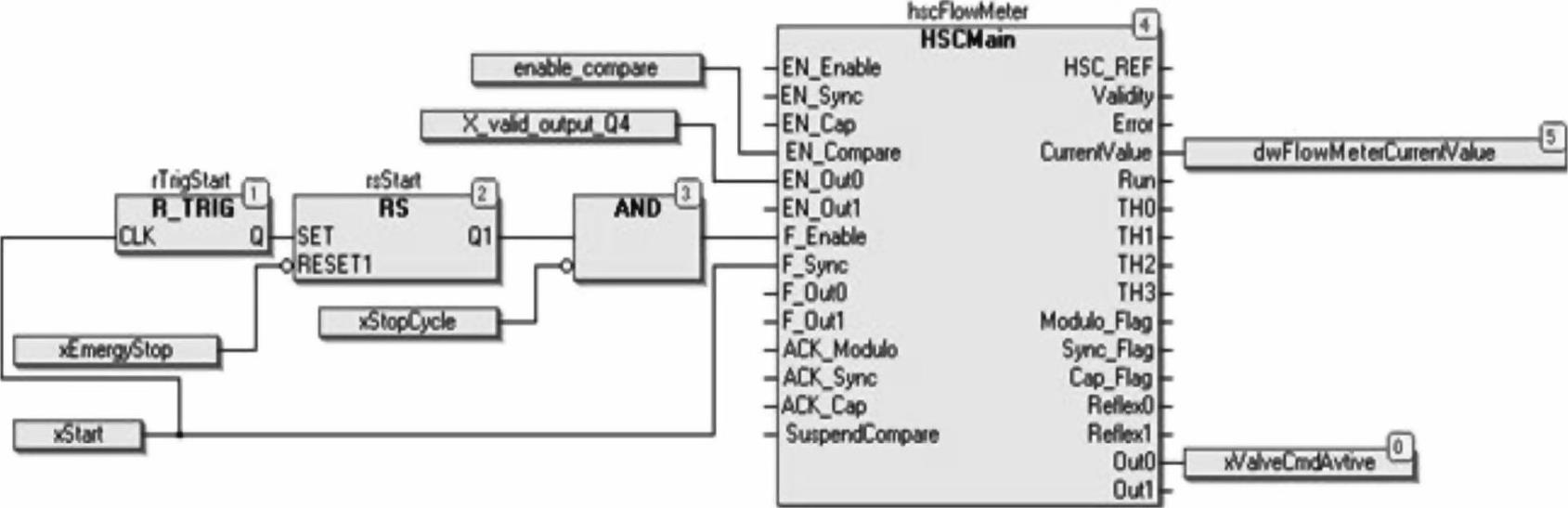

HSC主要—复杂计数功能块，它有更多的输入和输出，如图17-24所示。

例如在主要计数器类型下，我们选择一次性，如图17-25所示。(www.daowen.com)

One-shot Main（一次性 主要）-用于比较复杂应用，占用多个输入。

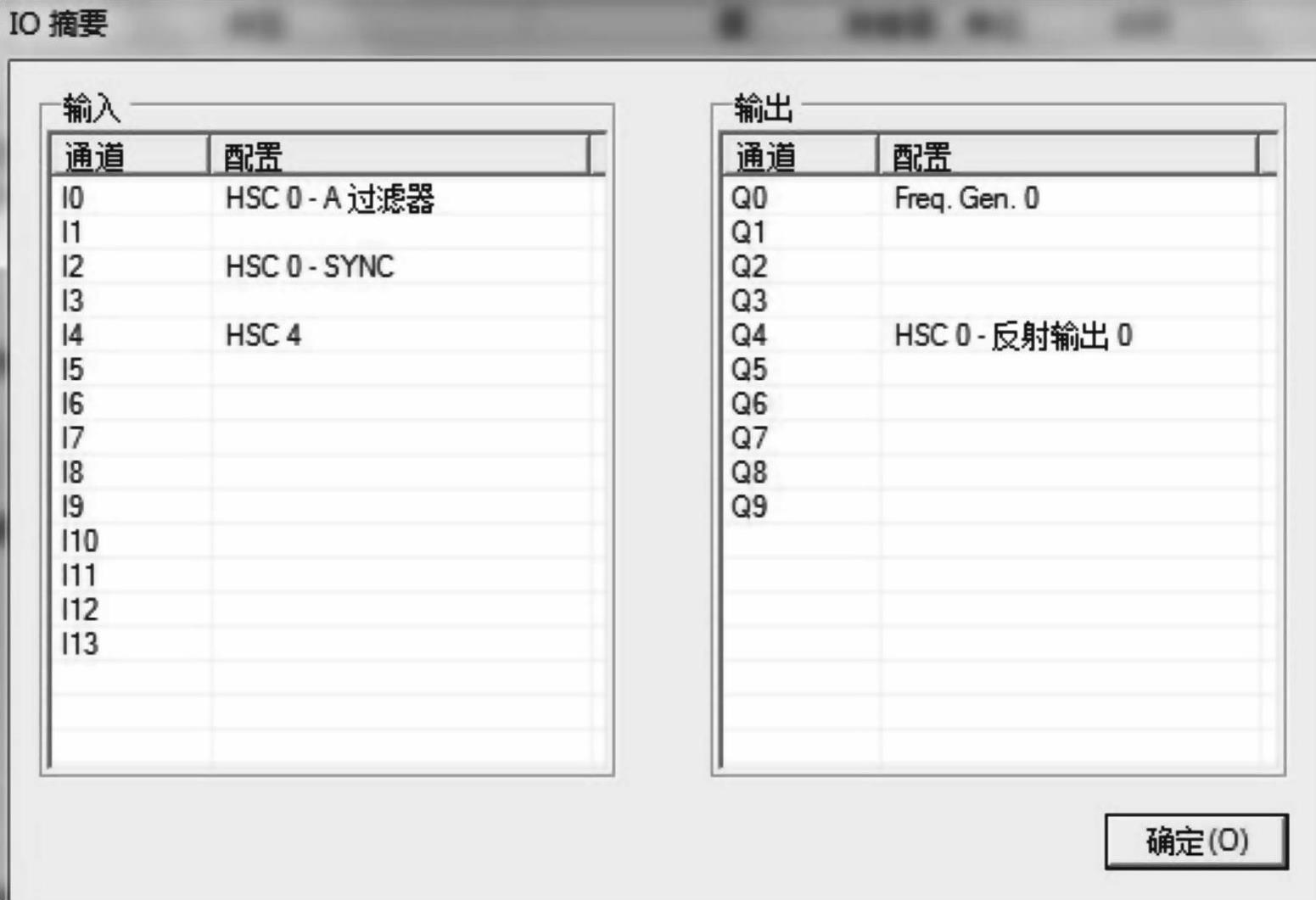

●输入/输出在系统中的配置，如图17-26所示。

●SYNC（12）同步计数器的信号；

●Reflex0，Reflex1-输出Q4/Q5由系统自动配置给反射输出→因此，这个输出点不要在程序中占用。

图17-23 写计数器参数

图17-24 主要计数类型

图17-25 组态主要计数器

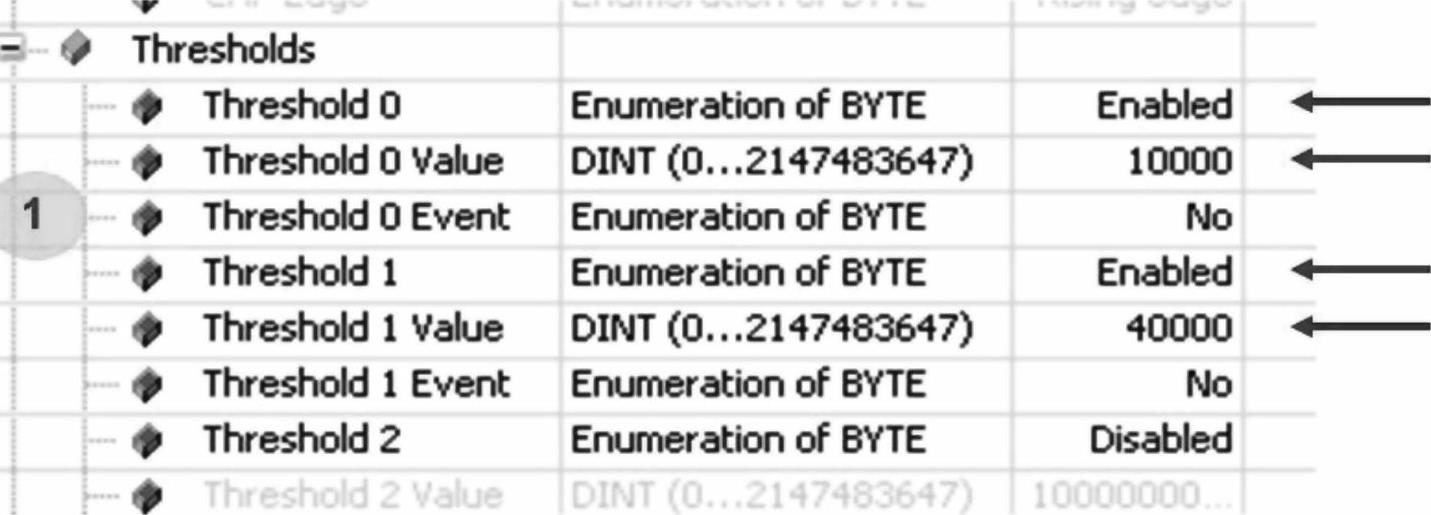

主要计数器-阈值，激活阈值可以触发反射输出，如图17-27所示。

设定阈值可以控制反射点的输出位置。

阈值可设定，常用于；

●在计数范围内触发事件（1）（POU里执行）；

图17-26 I/O的配置

●控制反射输出；

●每个计数器最多有4个阈值。

图17-27 设定阈值的使用

主要计数器-反射动作

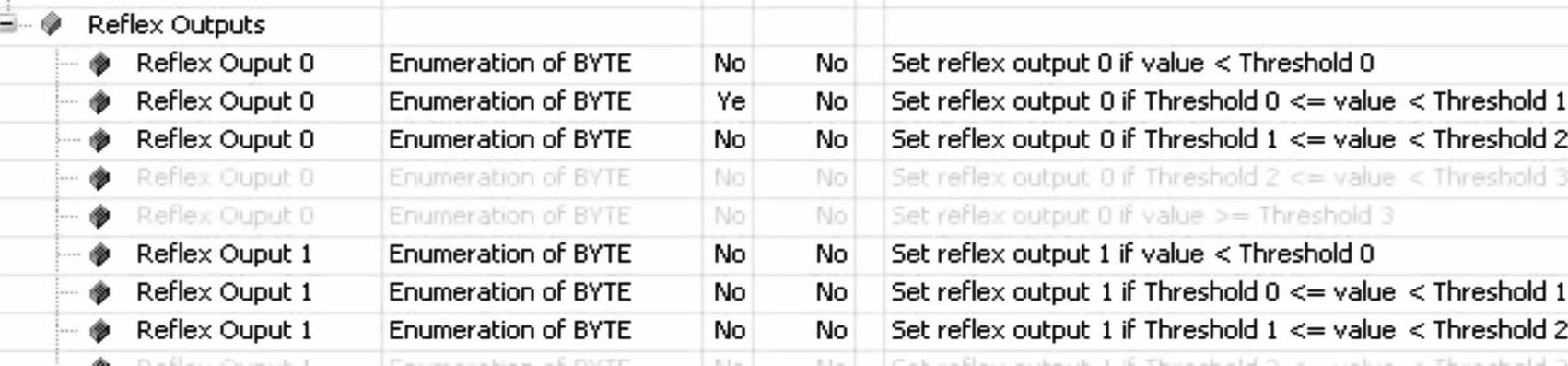

激活阈值后，我们就可以定义反射输出的条件，如图17-28所示。

●反射输出-可定义3种组态方式：

●计数值<阈值0；

●阈值0≤计数值≤阈值1；

●阈值1≤计数值<阈值2。

●反射输出0=Q4。

图17-28 反射输出的组态

●反射输出1=Q5。

根据这个定义，在图17-28所示的阈值组态中，我们知道，当阈值0≤计数值<阈值1时，反射输出0即Q4有输出。
