在SoMachine平台的所有的M238/M258/LMC058 PLC都包含高速计数输入,如图17-1所示。这些可以被组态为高速计数的脉冲来自:传感器、编码器、开关…。

高速计数器(High Speed Counter,HSC)是独立的扫描时间,因此它的速度不受CPU扫描时间的影响。


图17-1 PLC的高速计数输入

在控制器中的高速计数通常可以组态为两种类型:简化(simple):占用很少的输入点,功能有限;主要(main):更加复杂的应用,占用更多输入点。

简单计数-更少地占用输入点,功能有限。

●当到达设定值后,动作执行。

●动作执行完毕取决于主任务或快速任务的程序(不是事件任务)。

●2个简单的计数模式:

●一次性(One-shot):上升/下降计数置位预设定值,然后等待sync信号来再次启动。

模数回路(Modulo-loop):上升/下降计数直到达到设定值。下一个脉冲,复位计数器并且启动计数。

选择简要计数如图17-2所示。

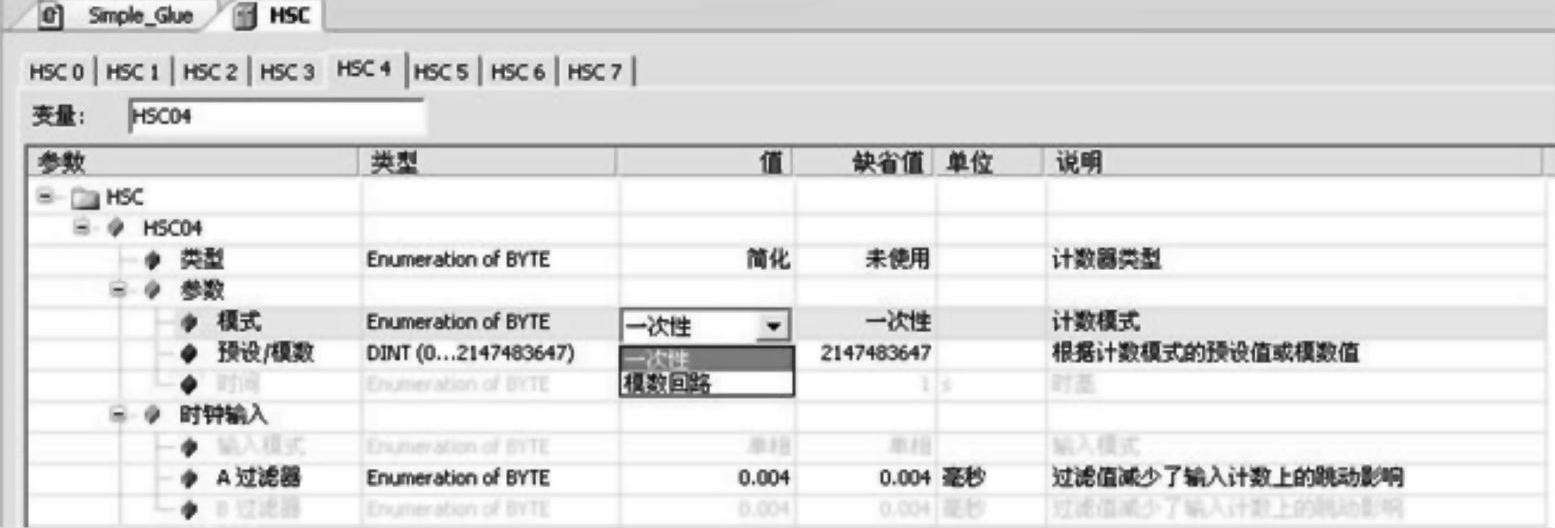

图17-2 选择简要计数

主要计数-更加复杂的应用,更多地占用输入点。

●可以触发2个映射输出,输出点动作基于阈值的组态。

●映射输出→标准输出。

●5个复杂的计数模式:一次性(One-shot)、模数回路(Modulo-loop)、自由-大型(Free-large)、事件(Event)和频率计(Frequency meter)

选择主要计数如图17-3所示。

在组态计数器时,我们把每个输入都称为一个通道。

不同的计数器类型采用不同的通道数量:

●简要计数器使用一路通道。(www.daowen.com)

●主要计数器可能采用多达4路通道。

●必须使用I0或I4启动。

高速计数器通道组态,我们可以:

●把多达8通道组态为“简化计数器”;

●把其中4个通道组态为简化计数器把1个通道组态为“主要计数器”;

●把2个通道组态为“主要计数器”。

计数通道的组态资源如图17-4所示。

组态通道为简化计数器时,用的通道只有1个,即输入点I0,如图17-5所示。

组态为主要计数器时,用到的通道很多。这时用到哪个通道就可以激活哪个通道。如图17-16所示,我们激活了很多通道。

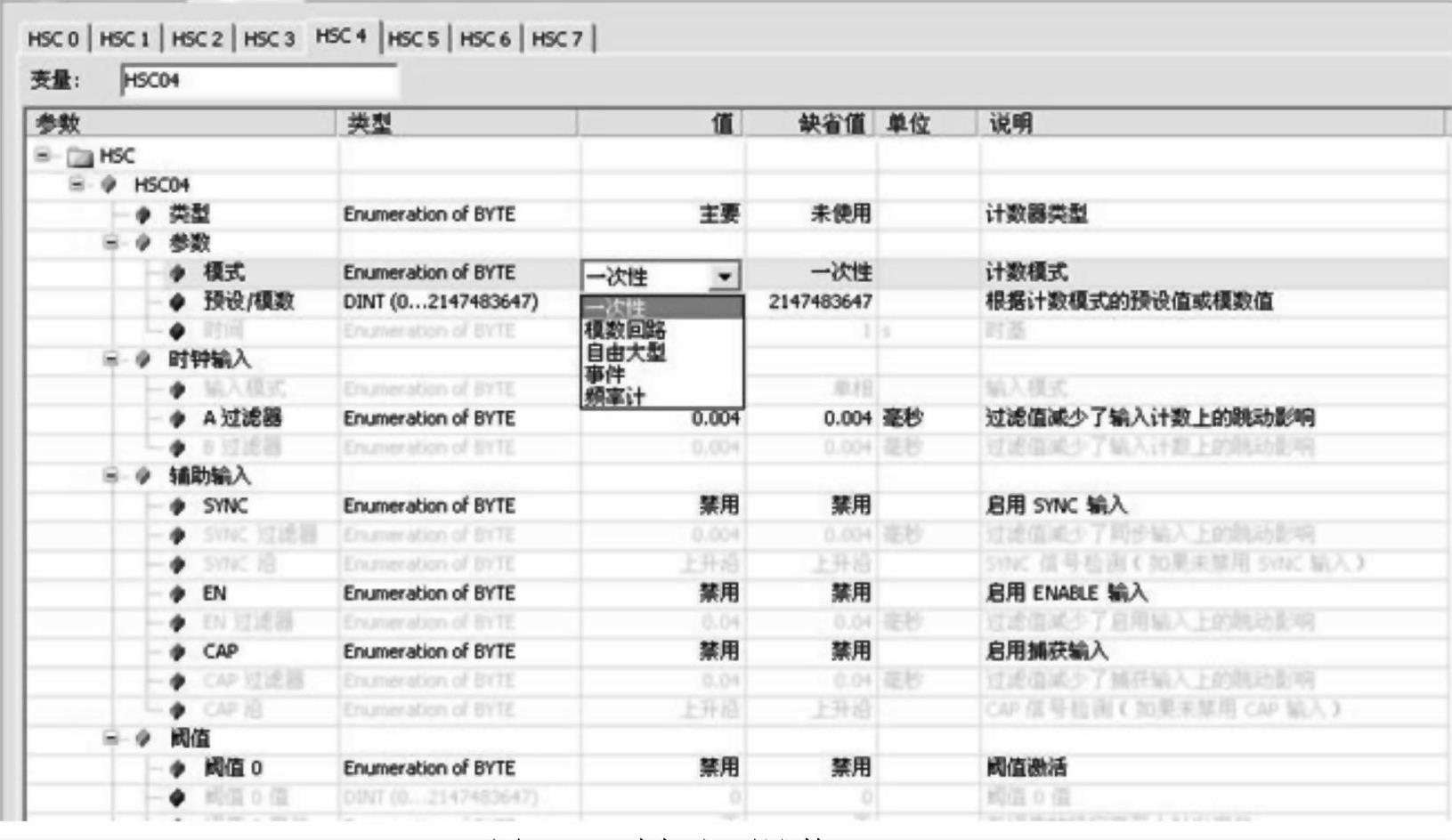

图17-3 选择主要计数


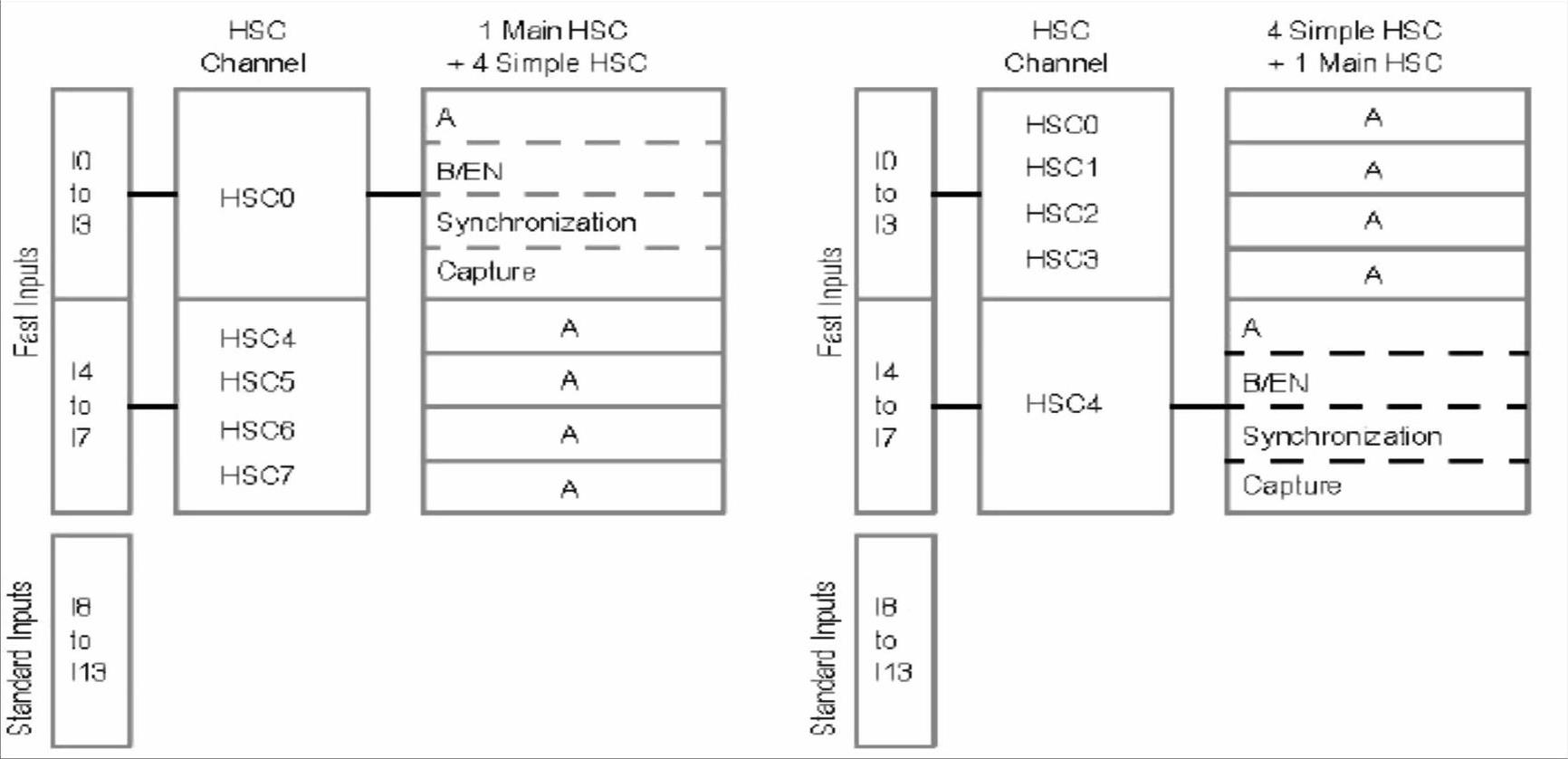

图17-4 计数通道的组态资源

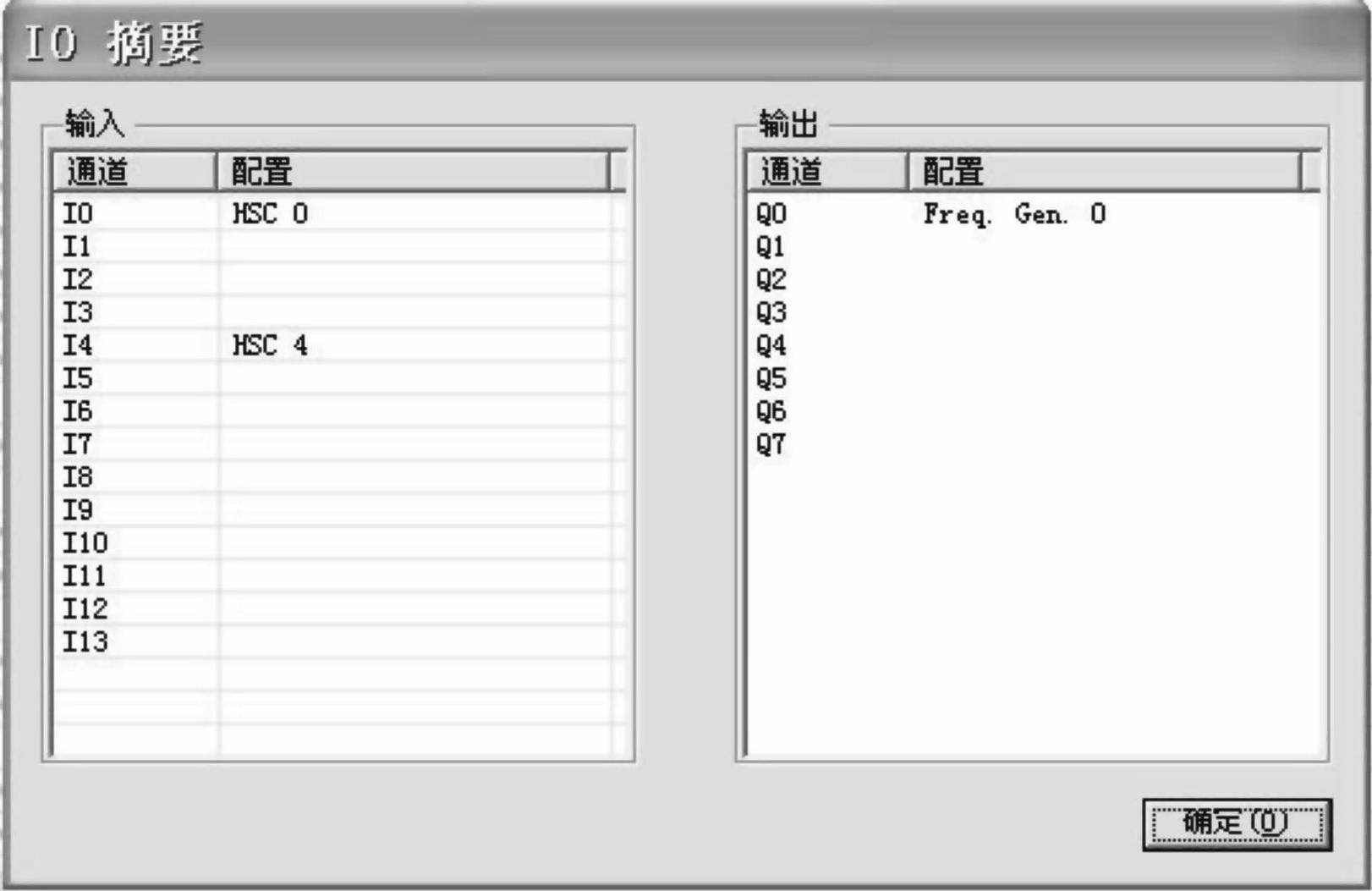

图17-5 输入点摘要

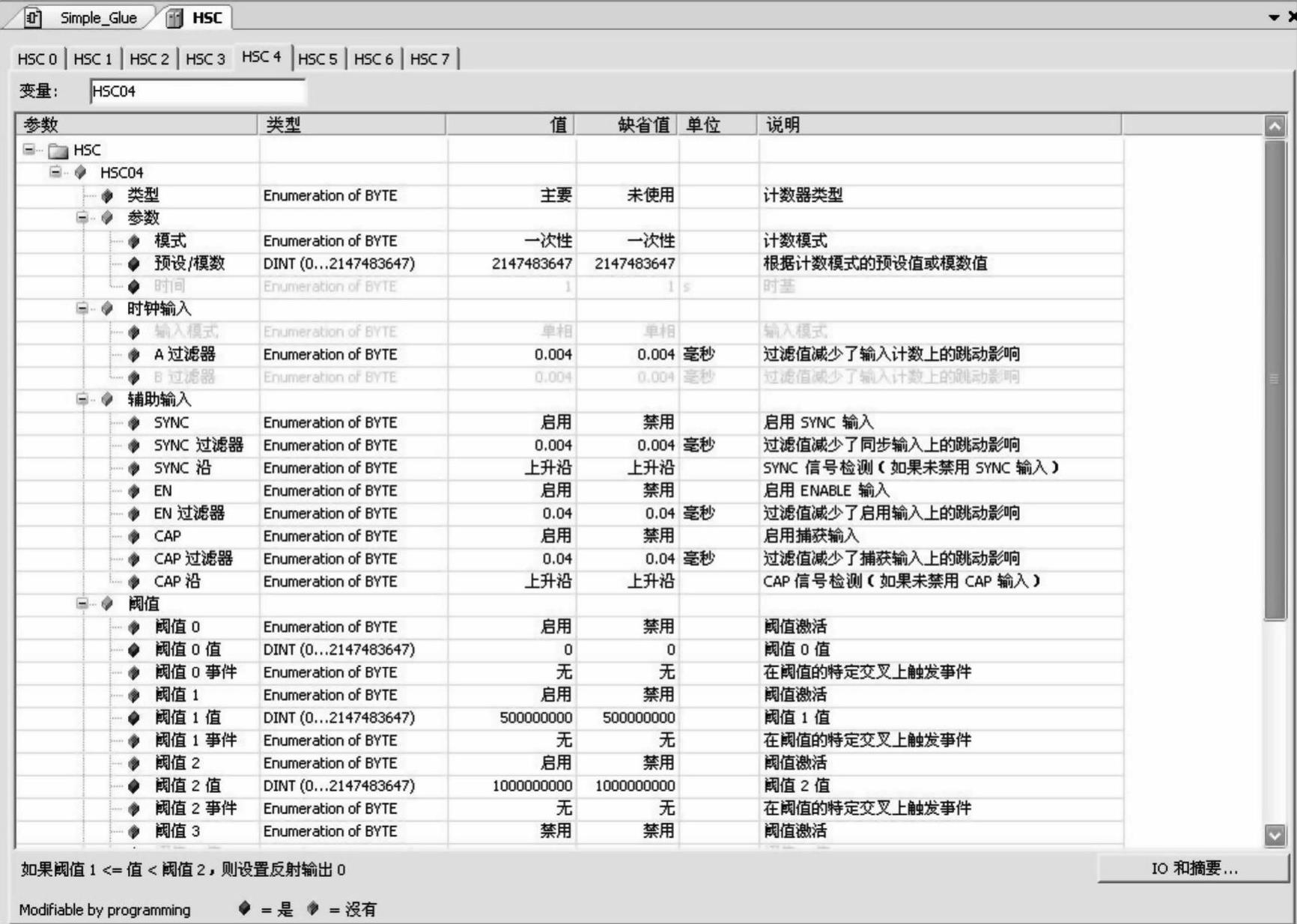

图17-6 在主要计数模式下启用多个通道

点击IO摘要,我们可以看到被激活的通道占用的输入点,如图17-7所示。

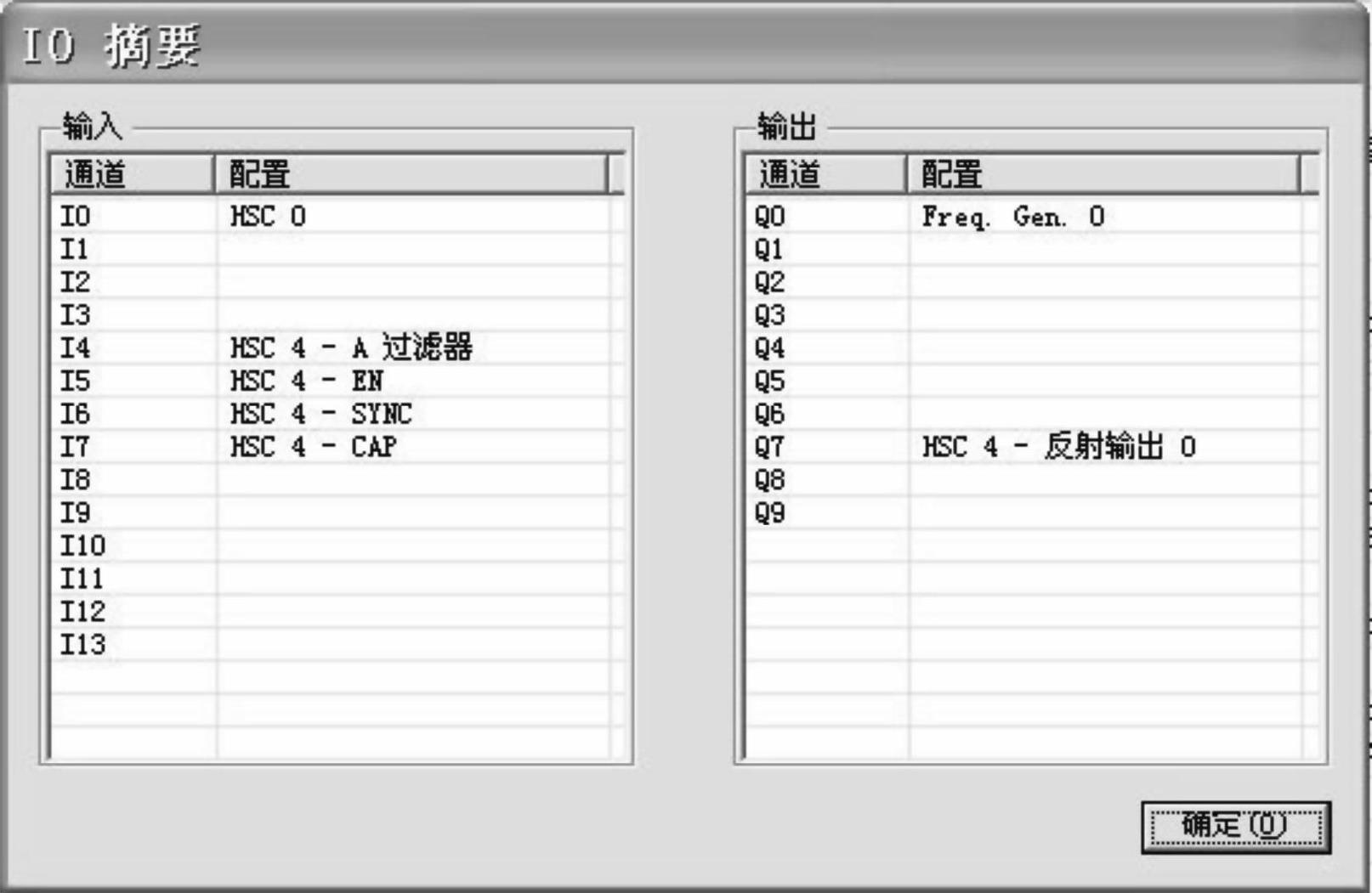

图17-7 主要计数模式下占用的IO点

这些被占用的输入点,诸如EN、SYNC、CAP等的作用,我们会在下节来说明。
