施耐德SoMachine控制器应用指南,无处不在的连接

当今移动互联网的迅猛发展,像打开了无限连接的潘多拉盒子,使人们的连通、交流更加便利。也颠覆了传统的行为模式。这种潮流也带动了自动控制的发展,使信息的获得更加借助公共资源,使人们在监控设备、调试设备上不再受到地域、空间、时间、连线的限制。使对设备的连接无处不在。

施耐德电气跟上了这种潮流,积极响应用户对移动互联越来越多的要求,推出了基于公共资源的移动终端(智能手机、iPad)来监视、调试设备的技术。使得用户对设备的监视、调试、操作不再需要计算机和电缆。他们操作设备可以在任何地点,任何时间进行。移动操控设备如图16-23所示。

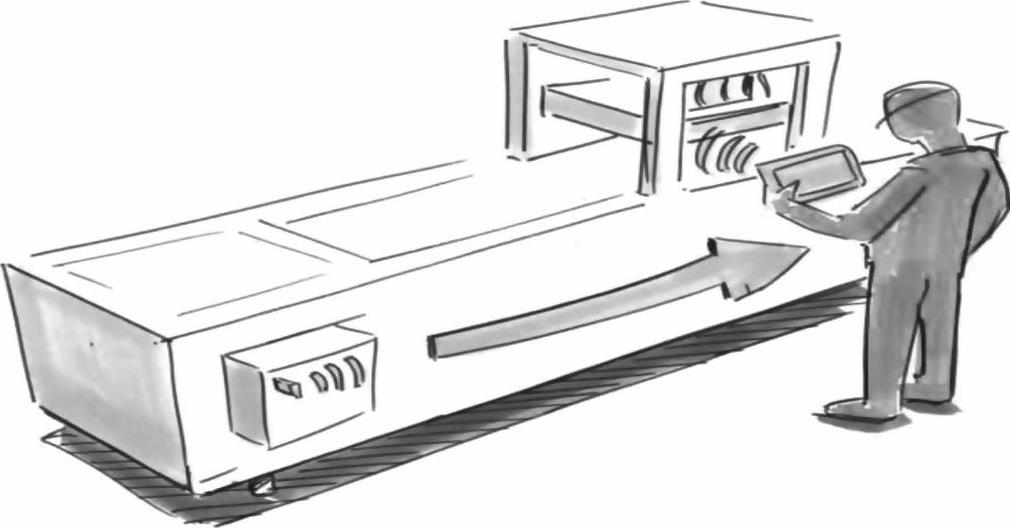

图16-23 移动操控设备

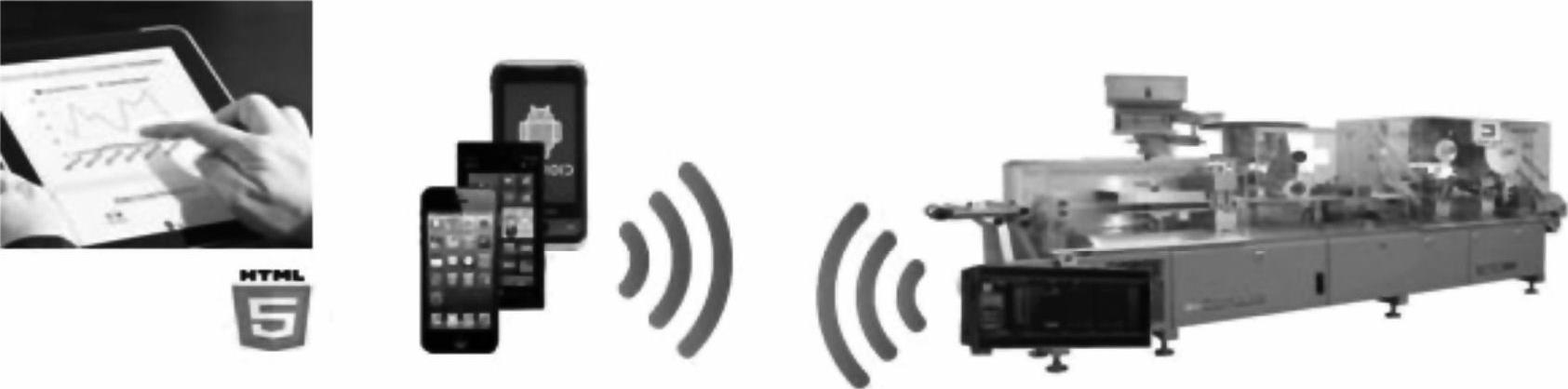

如图16-24所示,通过移动终端,我们可以访问控制器的网页。通过SoMachine编辑的网页,我们就可以操控机器设备的运行了。


我们首先采用SoMachine来编辑可视界面作为网页。可视界面的编辑,我们在第9章已经做了说明。编辑好的界面如图16-25所示。

与以往不同的是,我们在可视界面管理器下要建立一个网页可视界面。把要显示在网页上的可视界面名称填上,并且命名一个网页文件名,如图16-26所示。

在可视界面管理器里,你可以选择哪个界面可以显示在网页里,如图16-27所示。

设定好这些后,我们就可以定义控制器IP地址了,如图16-28所示。同时在IP地址下边的安全参数设置区,激活网页服务器。

然后,我们把编译成功的这些地址、界面及组态下载到控制器。把硬件结构搭好,无线互联如图16-29所示。


图16-25 编辑好的可视界面

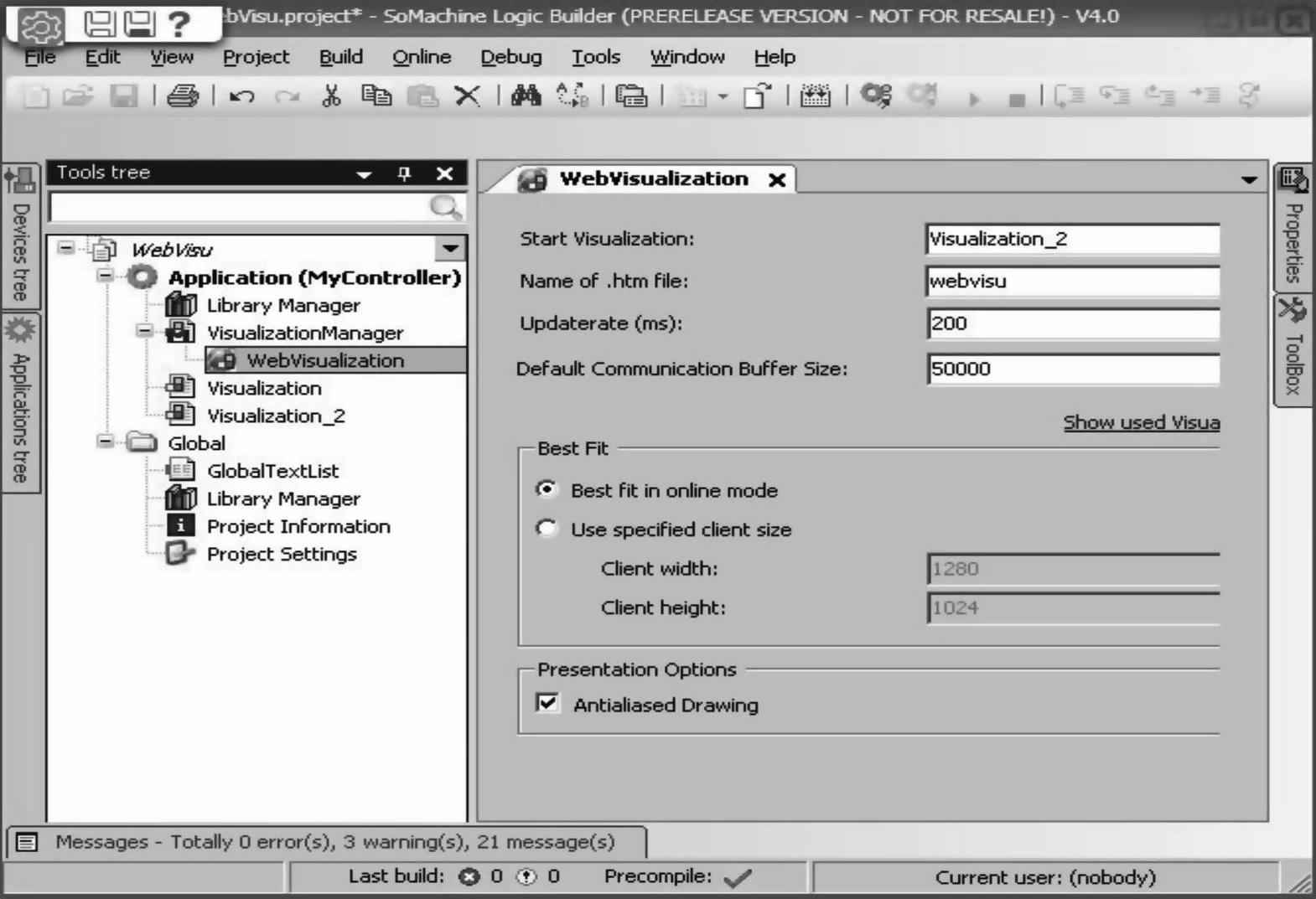

图16-26 建立可视网页和网页文件名

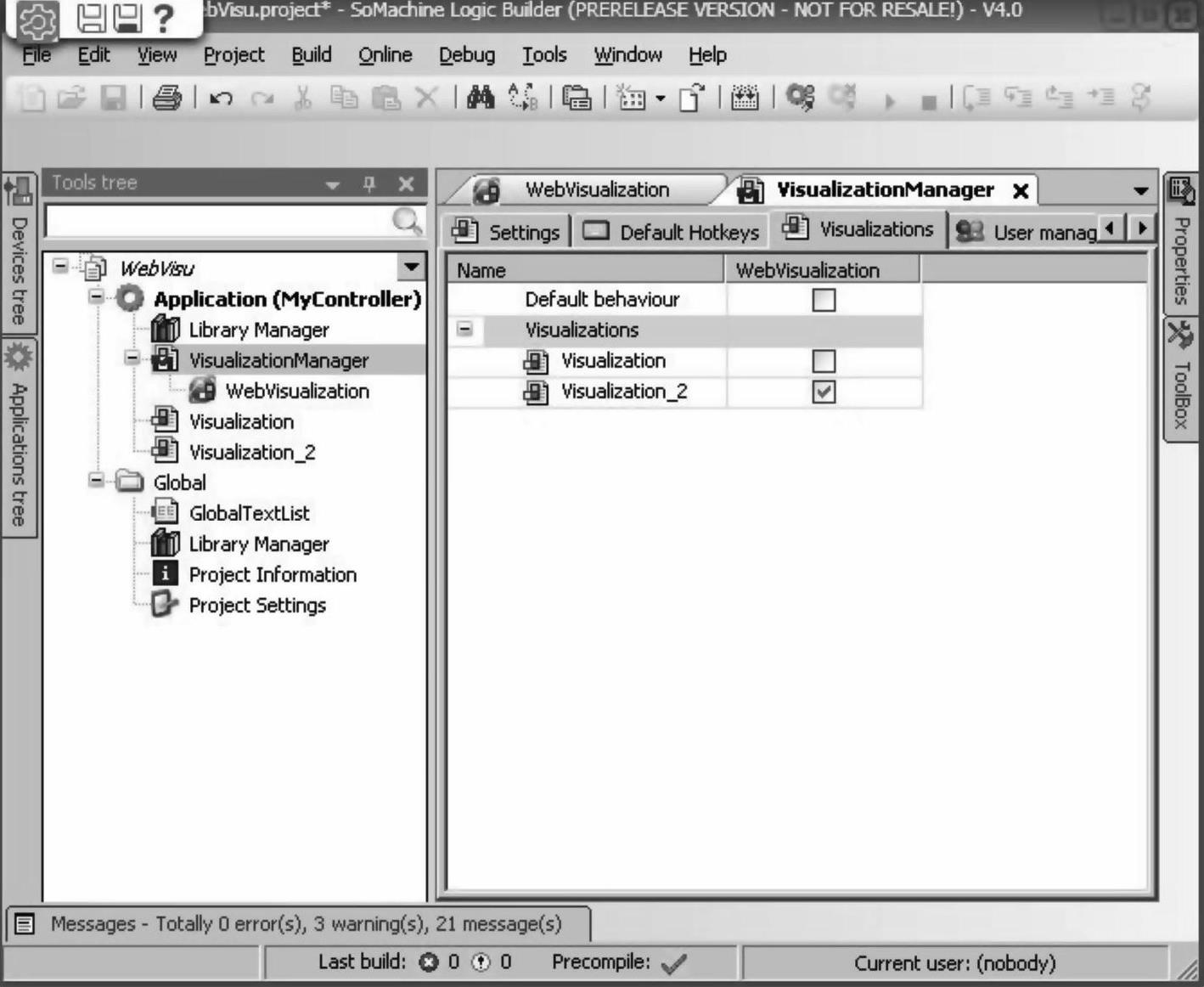

图16-27 选择可在网页上显示的可视界面

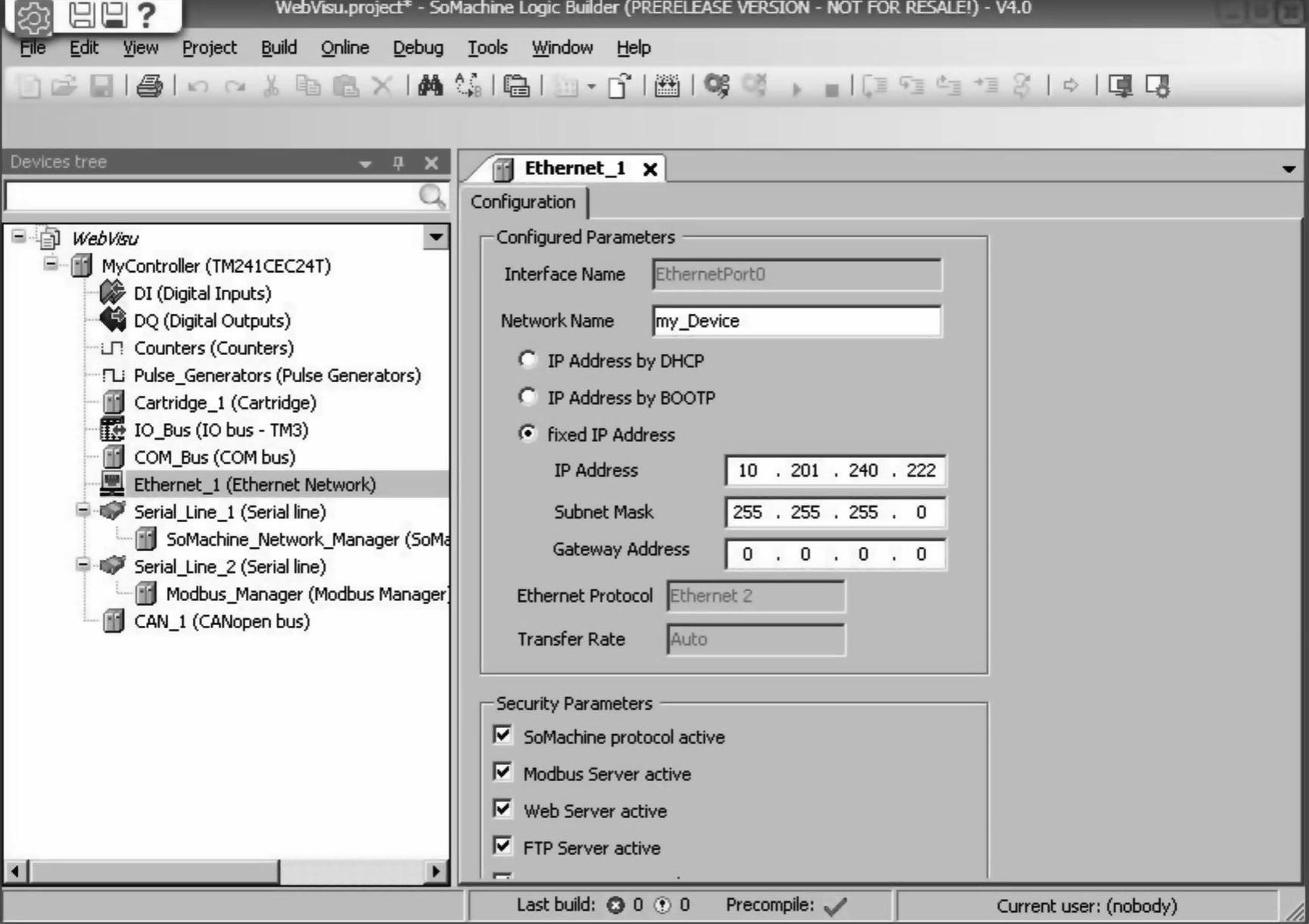

图16-28 编辑控制器IP地址

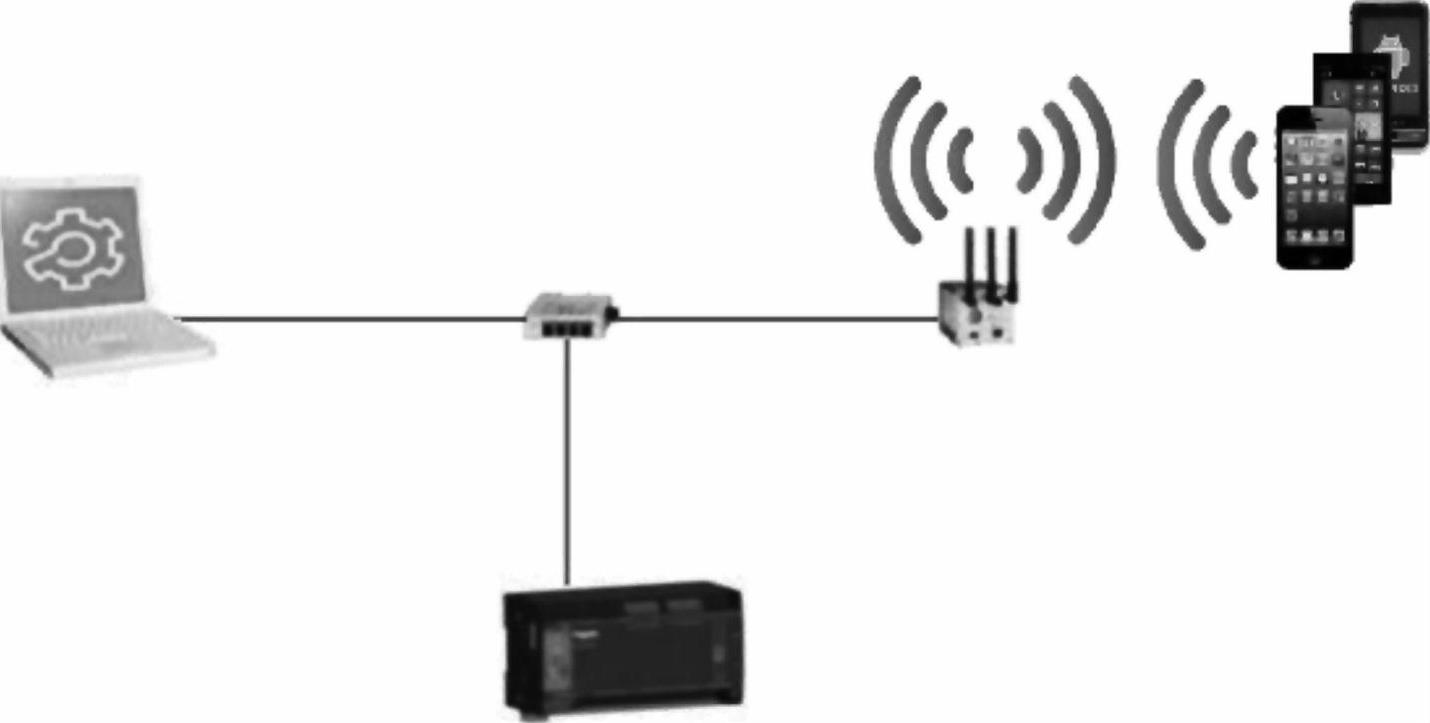

图16-29 无线互联

通过任何移动终端的浏览器访问网页[IP地址]:8080/[html文件名].htm例如,我们示例中组态好的:10.201.240.222:8080/webvisu.htm。
