在一个系统中，我们有时会连接很多控制器，这样就要求控制器之间能够资源共享。在一个控制器中的若干变量可以方便地为另一个控制器所用。在施耐德电气系统中，我们设计了一个SoMachine协议来完成这个功能，它的结构如图16-14所示。

在组成这个共享系统中，我们要传输的数据变量必须定义为全局变量，同时要遵循如下规定：

1）定义系统中的发送者/接收者；

2）必须定义在固定的变量列表中；

3）这些列表分别在发送者和接收者一端；

4）数据采取广播的方式传送；

5）单向传输数据。

首先，我们在发送者的应用Application栏目下添加全局变量列表，并且命名发送者名称，如图16-15所示。

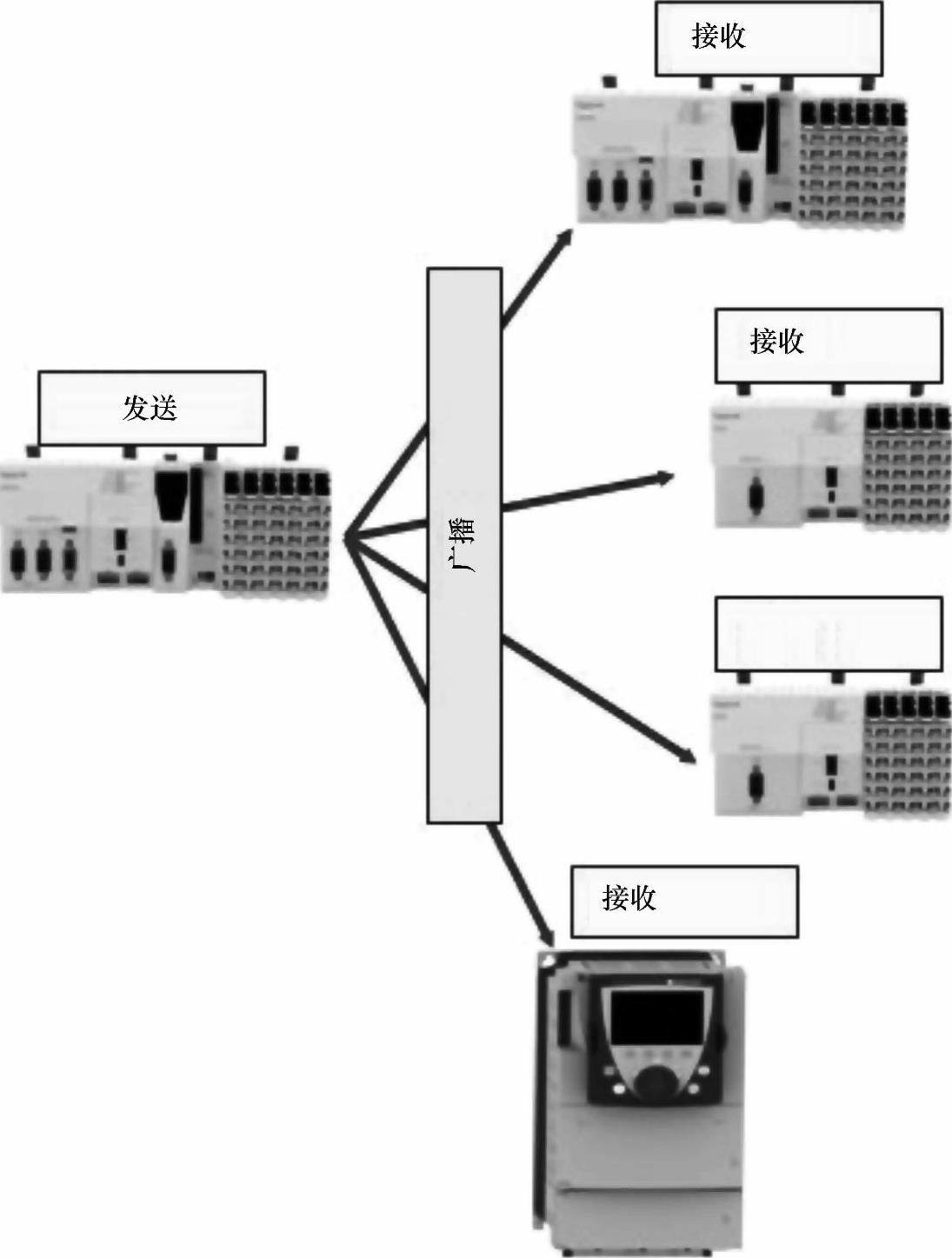

图16-14 资源共享结构

然后，在建立好的发送者全局变量下拉菜单下，选择网络变量发送者属性，如图16-16所示。

打开网络变量发送者属性画面，定义发送者属性，如图16-17所示。

选择网络类型（Network type）为UDP。

选择同步交换数据的任务：MAST。

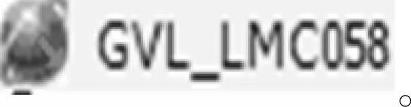

激活传送时间（Cyclictransmission）并定义时间周期。确认后，发送者图标变为

定义完发送者，我们选定一个接收者，在接收者的应用栏目下添加全局网络变量列表。如图16-18所示，在这里命名接收者全局变量列表，选择同步周期任务和接收哪一个发送者的信息。

(www.daowen.com)

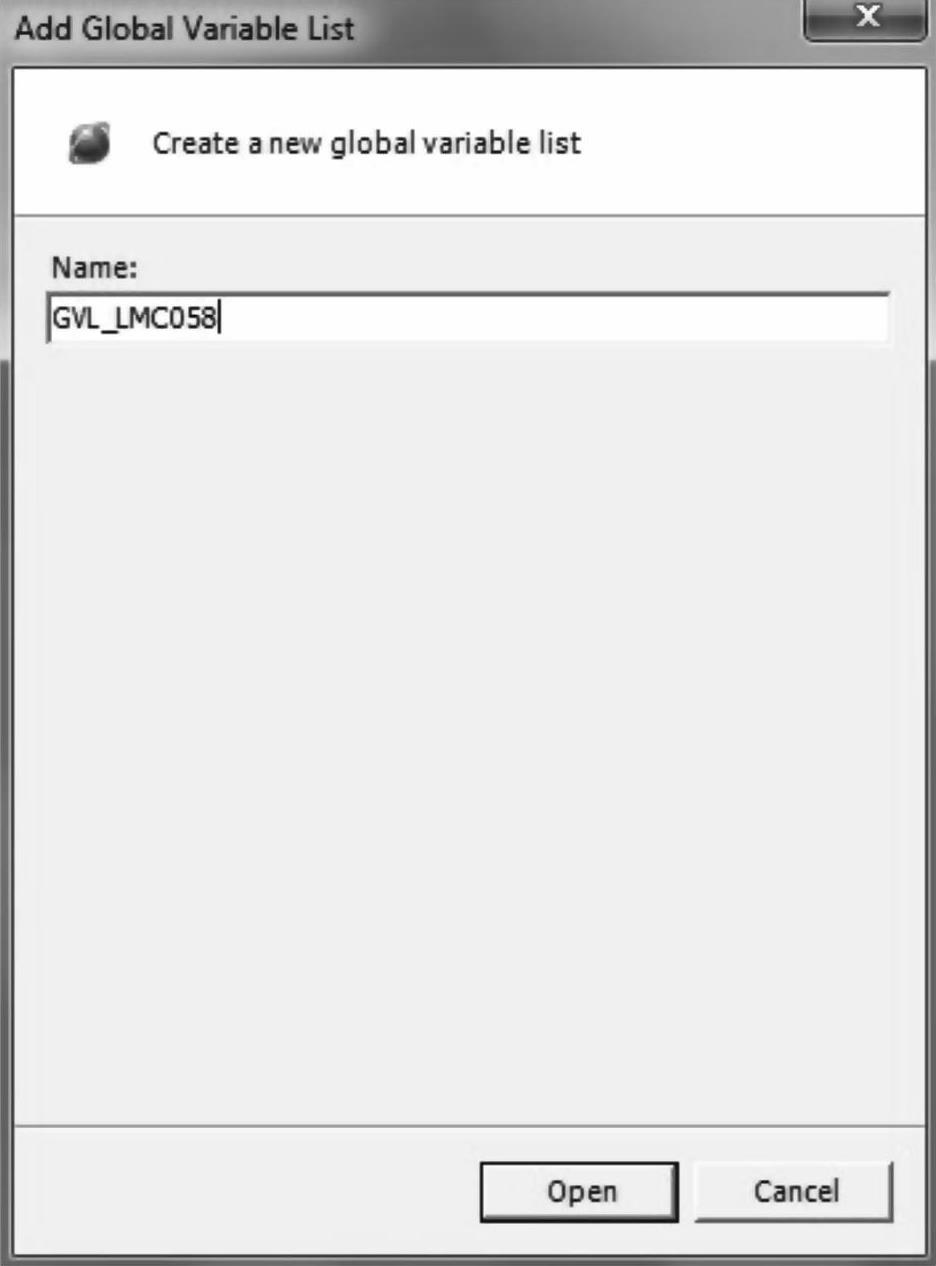

图16-15 添加全局变量

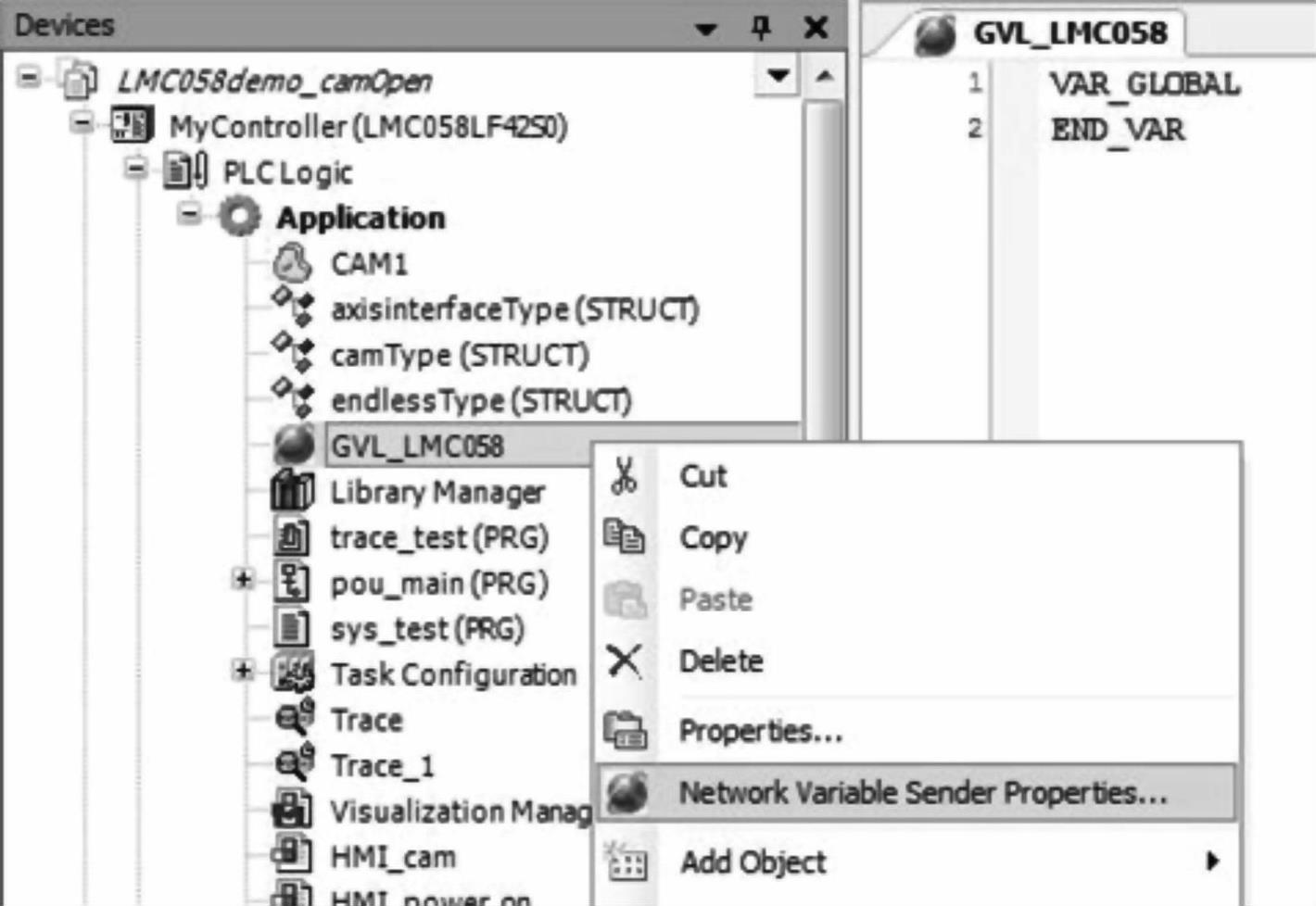

图16-16 选择网络变量发送者属性

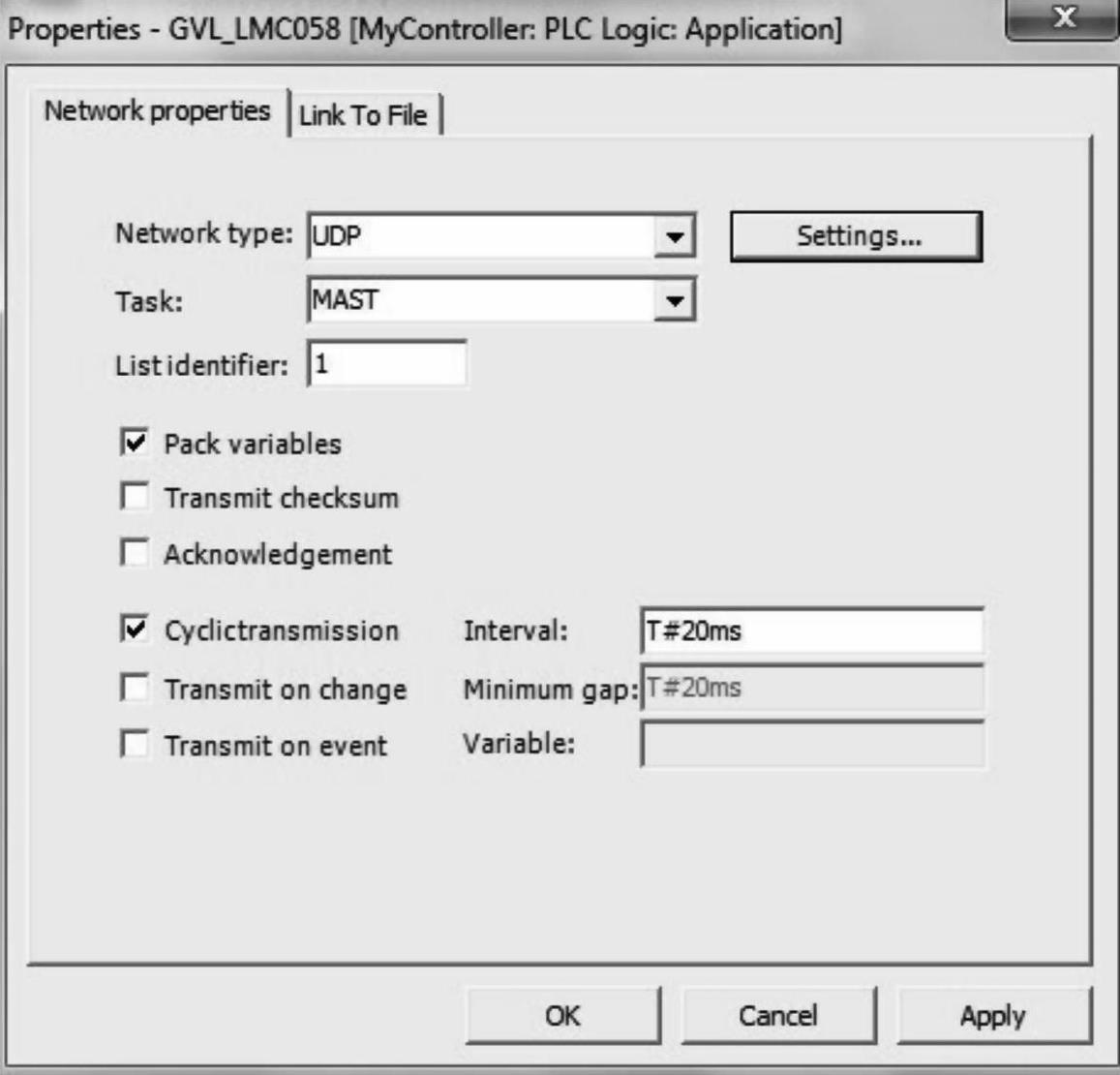

图16-17 定义发送者属性

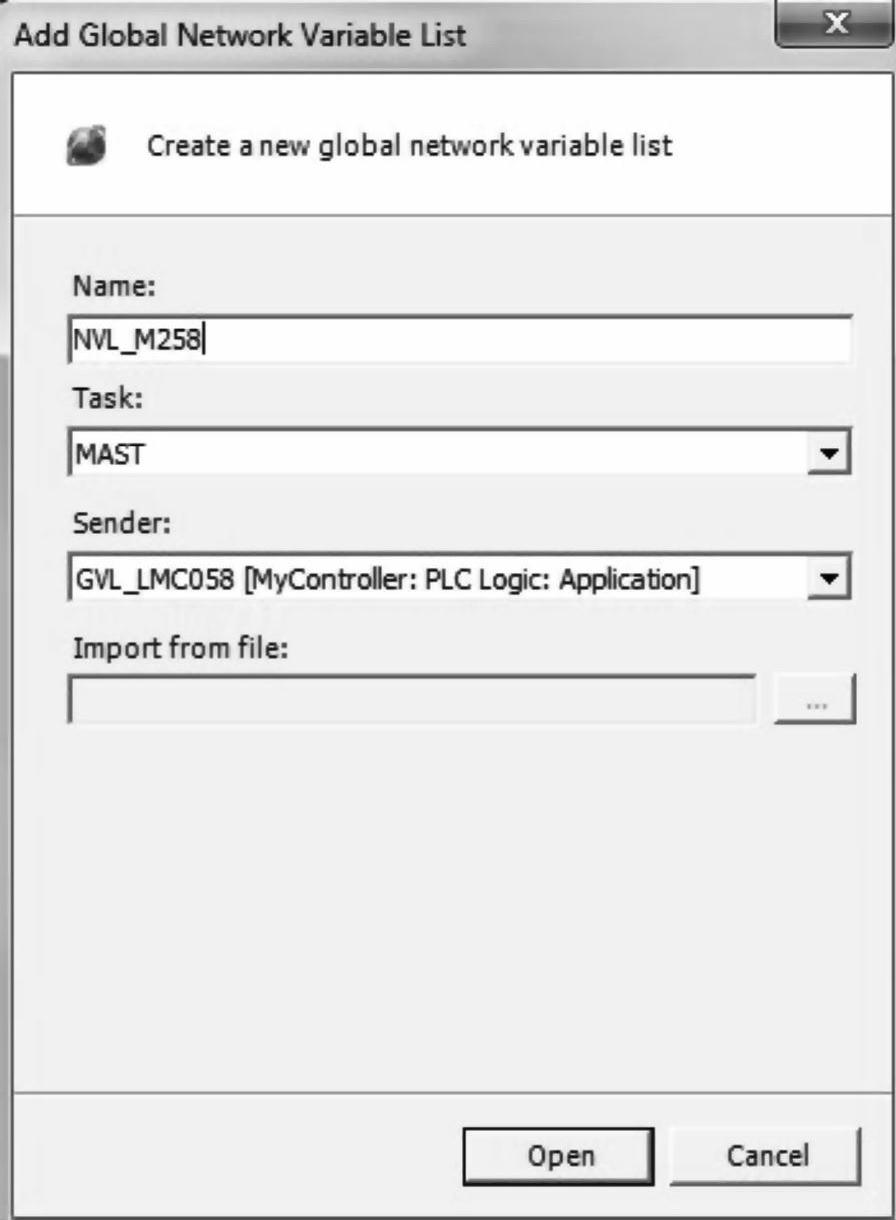

图16-18 接收者全局变量列表

确认后，接收者网络全局变量列表如图16-19所示。

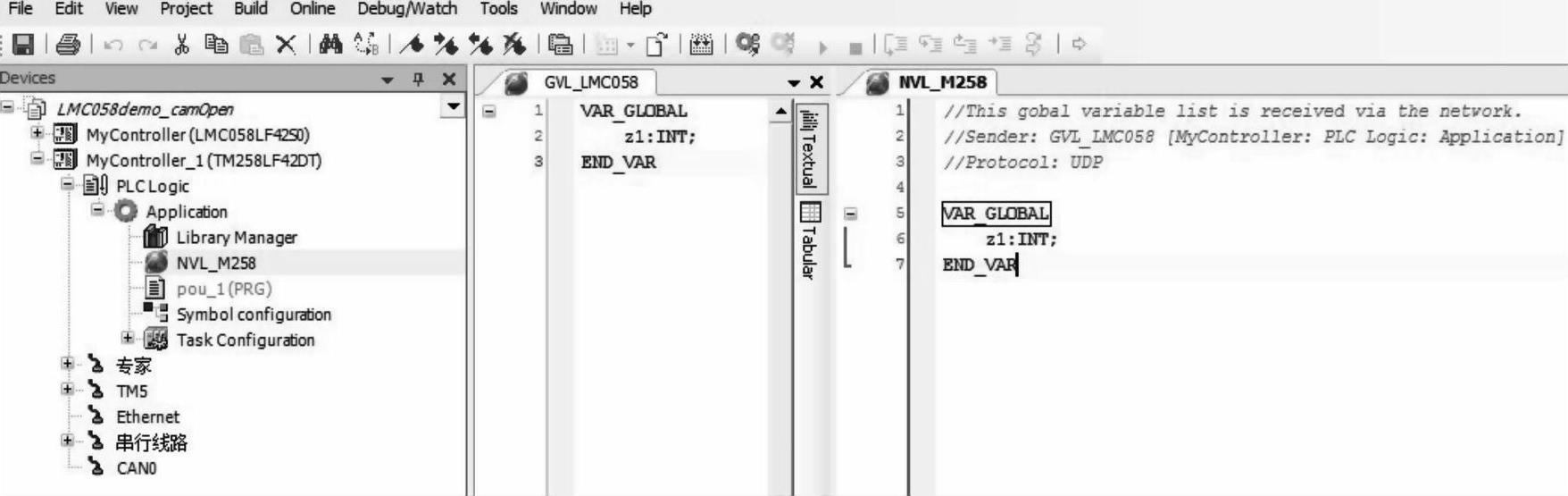

图16-19 接收者网络全局变量列表

接收者网络全局变量列表建立好后，发送者变量列表中的变量自动在接收者变量列表中生成。

同样，也可以在接收者设备上建立一个发送者，在发送者设备上建立一个接收者，如图16-20所示。

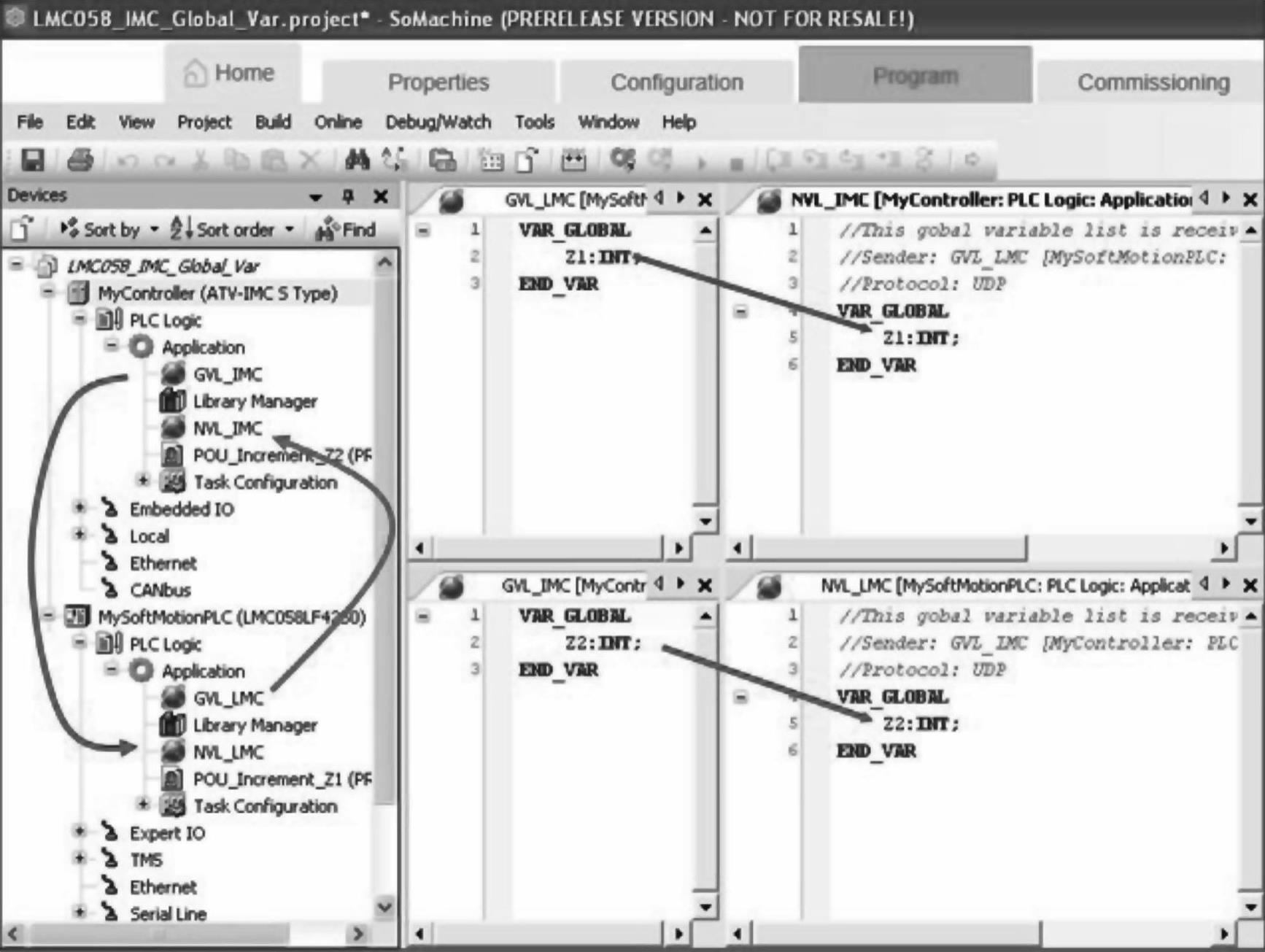

图16-20 在2个设备上建立发送/接收者

通过建立这种网络结构，我们就可以实现变量共享，而且所有类型的变量都可以，包括结构变量。
