FTP（File Transfer Protocol）是用于internet上的控制文件双向传输的协议。通过这个软件标准可以在PC和控制器之间传输文件，而无需安装SoMachine软件。例如，PC向运动控制器发送数控G代码文件、凸轮曲线文件等。在用计算机直接连接控制器时，要注意的是控制器有初始的用户名和密码如下：

M258，LMC058，XTBGC：LOGIN：USER Password：USER

IMC：LOGIN：USER Password：USER

用USB线进入网页，地址是：90.0.0.1。

以太网的设置如上节所述做好后，就可以登录控制器了。首先连接好以太网，打开浏览器，输入IP地址。需要注意的是：用网线连接时，有些计算机要把无限网关掉，才能进入控制器网页。打开网页后，首先出现的是如图16-5所示画面，要求输入登录密码。默认的密码是：USER。

登录后，网页会显示控制器名称和外观。在网页左上边会显示控制器在某一功能下的操作菜单。例如，在首页下，会显示首页下的操作项：语言。在左下边是目前控制器的信息和状态以及控制面板，可以操作控制器起动和停止。控制器网页首页如图16-6所示。

在首页控制器名称下，有4个功能项，分别是监视（monitoring）、诊断（Diagnostics）、维护（Maintenance）和设置（Setup）。在监视功能下，我们可以看到PLC情况，如系列号、版本号和组态情况。控制器信息如图16-7所示。

除了看到控制器信息，我们还可以看到扩展模板的信息。例如控制器本体带有的I/O点模块。预览扩展模块如图16-8所示。

在诊断功能下，我们可以诊断控制器工作状态、以太网工作状态等。诊断功能下的控制器状态如图16-9所示。

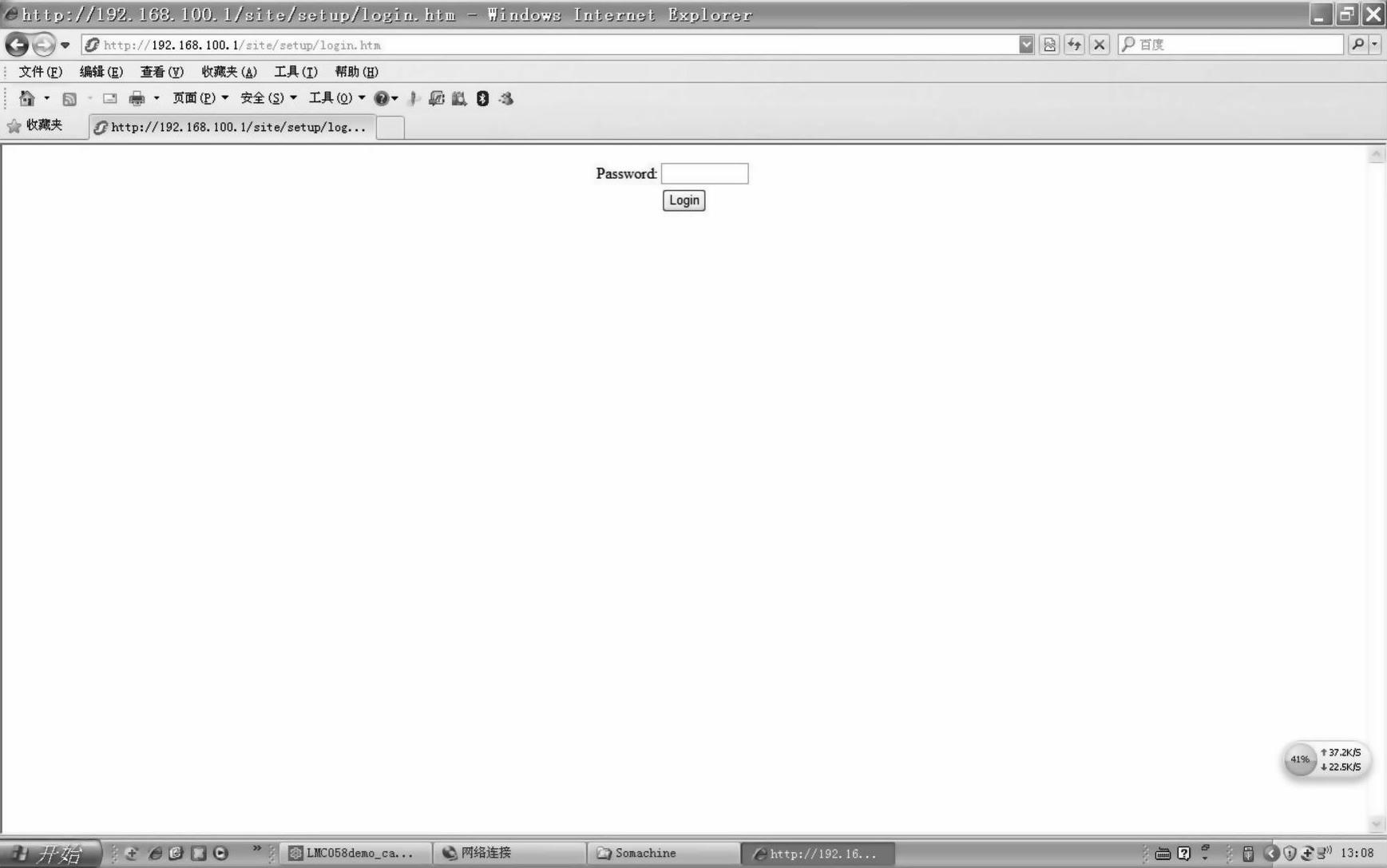

图16-5 登录控制器网页

图16-6 控制器网页首页

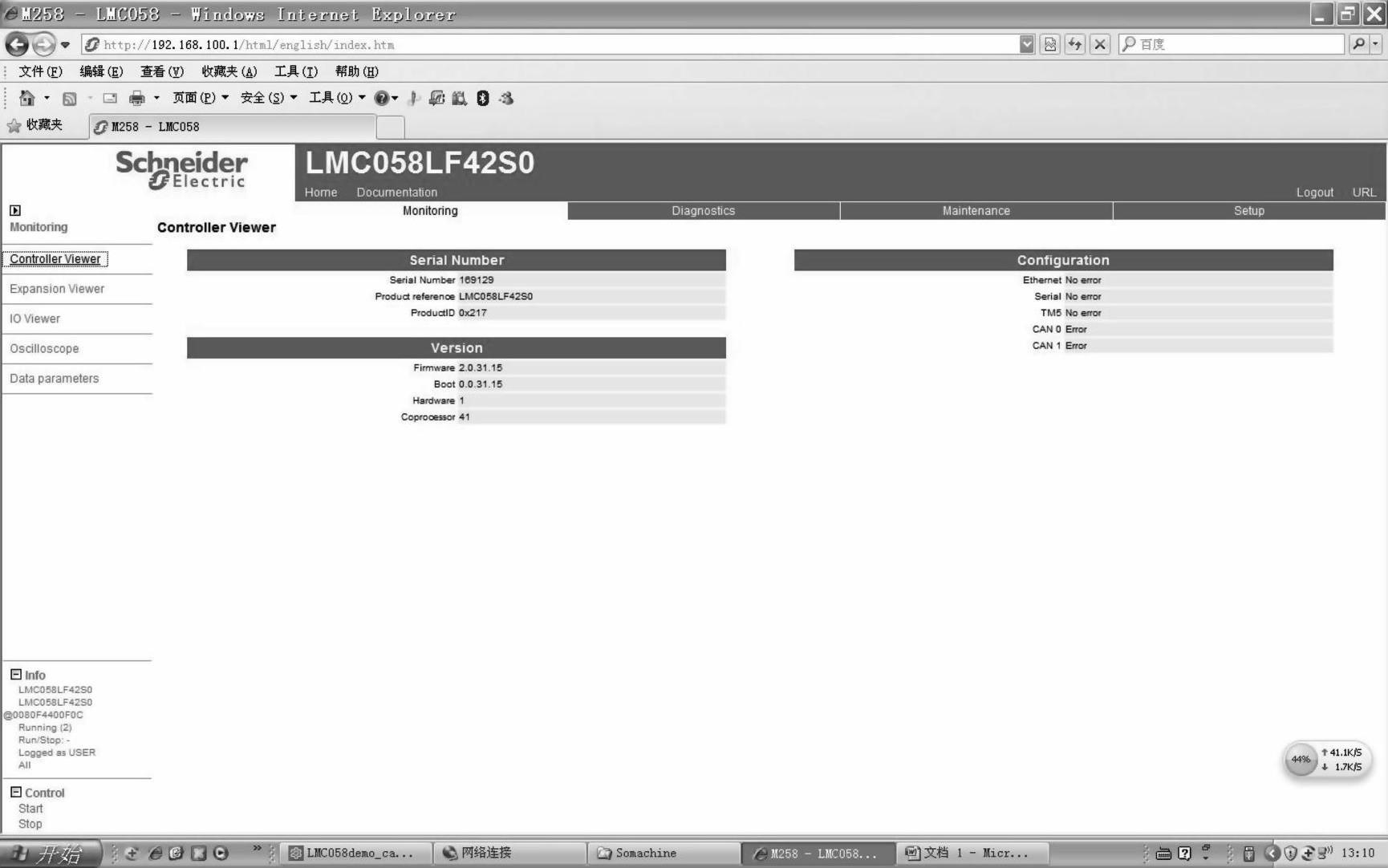

图16-7 控制器信息

(www.daowen.com)

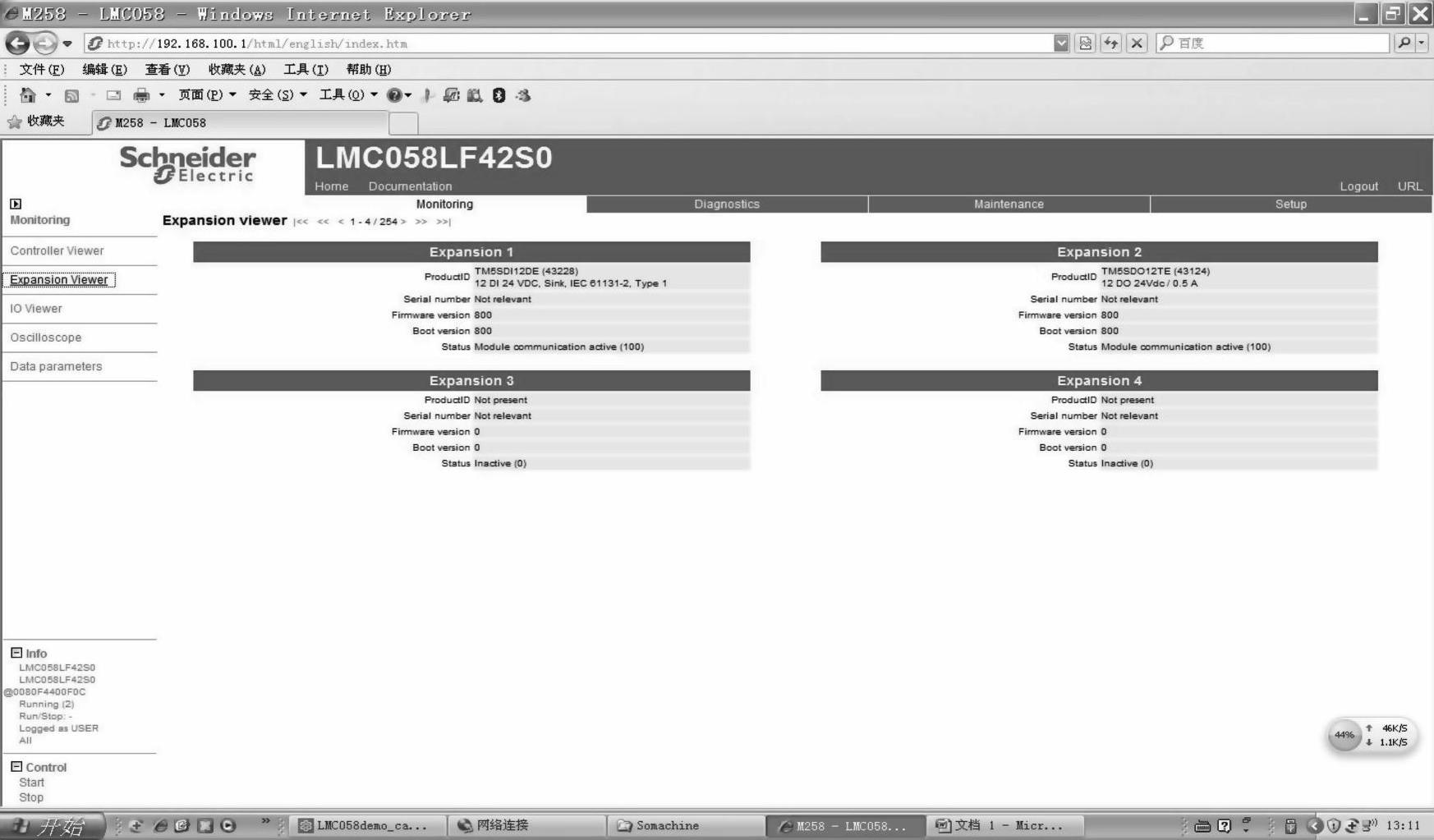

图16-8 预览扩展模块

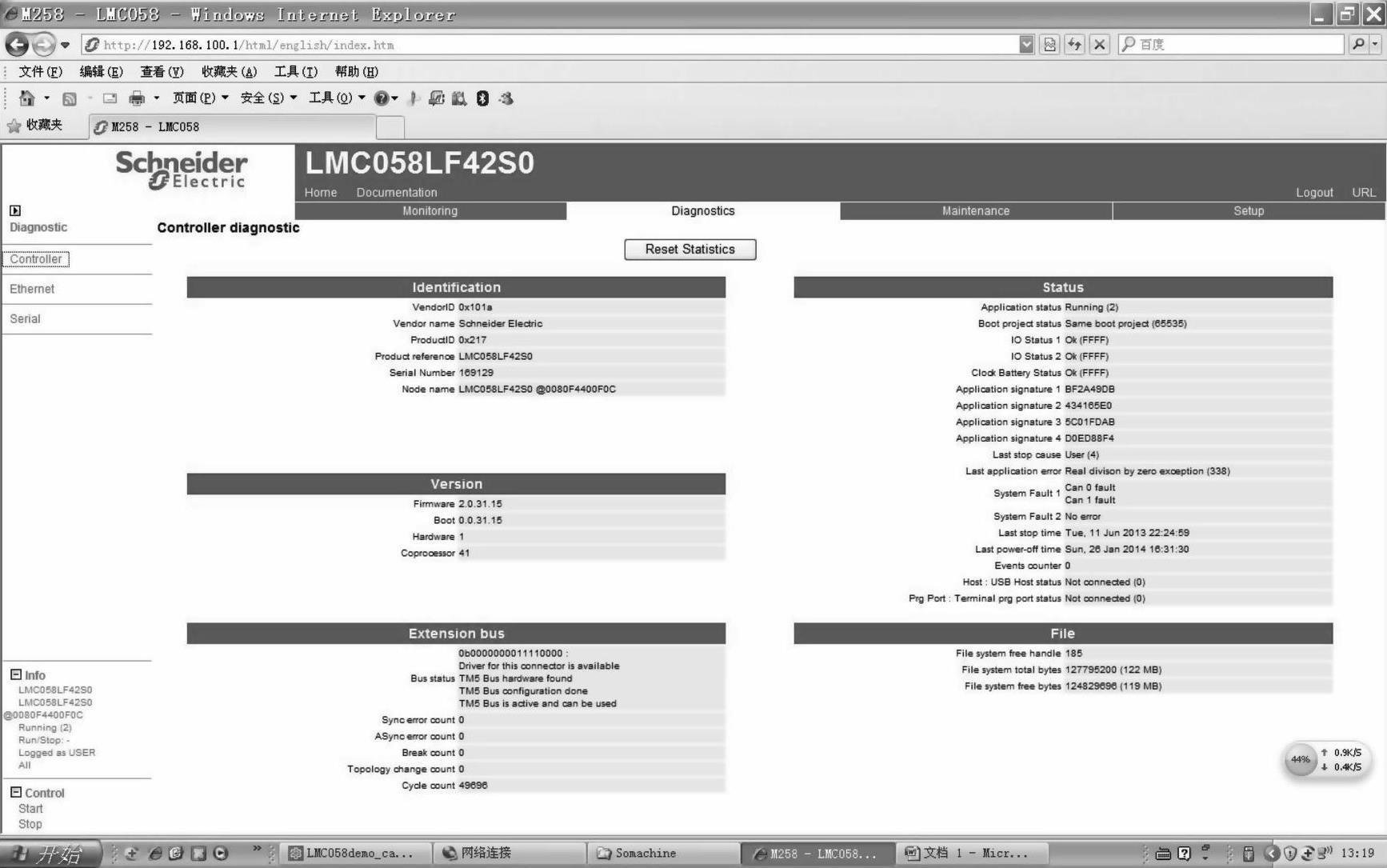

图16-9 诊断功能下的控制器状态

在设置功能下，可以修改登录网页的密码，如图16-10所示。

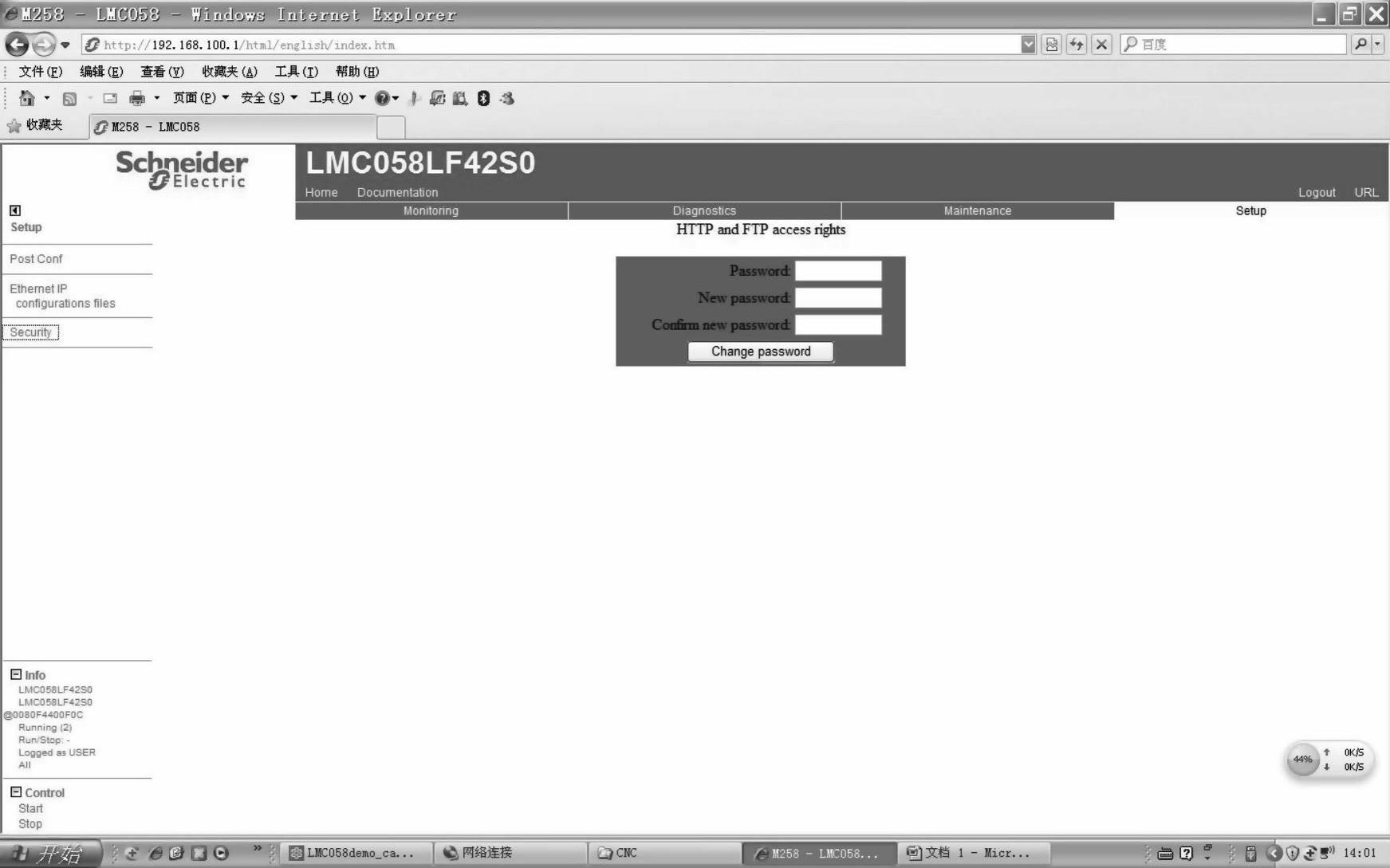

图16-10 设置功能下修改登录密码

除了直接通过以太网访问控制器的主页外，我们还可以下载一些免费的FTP软件来向控制器内传送文件。例如，FileZilla。安装此软件并打开后，如图16-11所示。

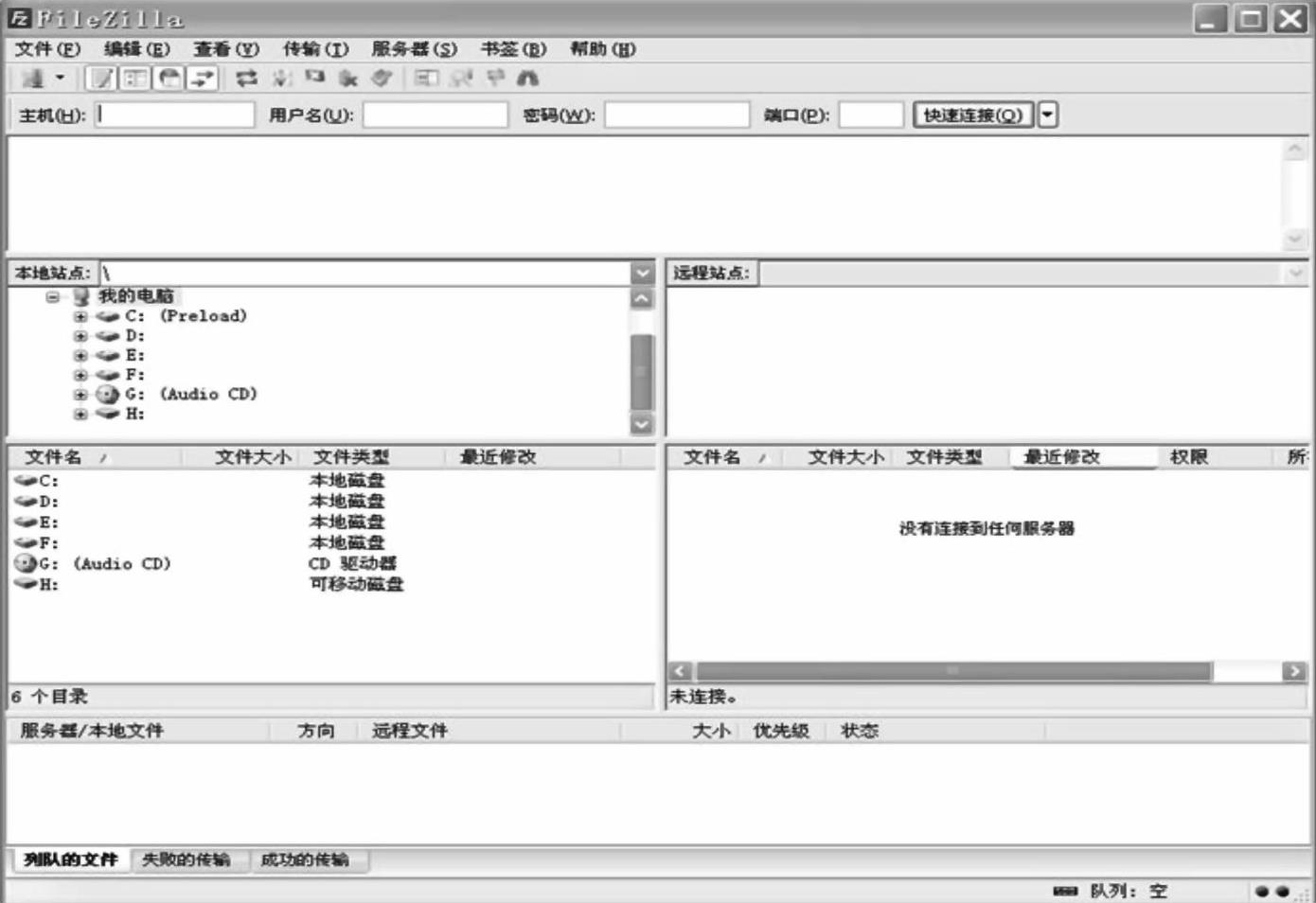

图16-11 打开软件界面

在主机处填上控制器的IP地址、用户名（USER）和密码（USER），并点击“快速连接”。连通后，可以看到读上来的控制器软件路径，如图16-12所示。

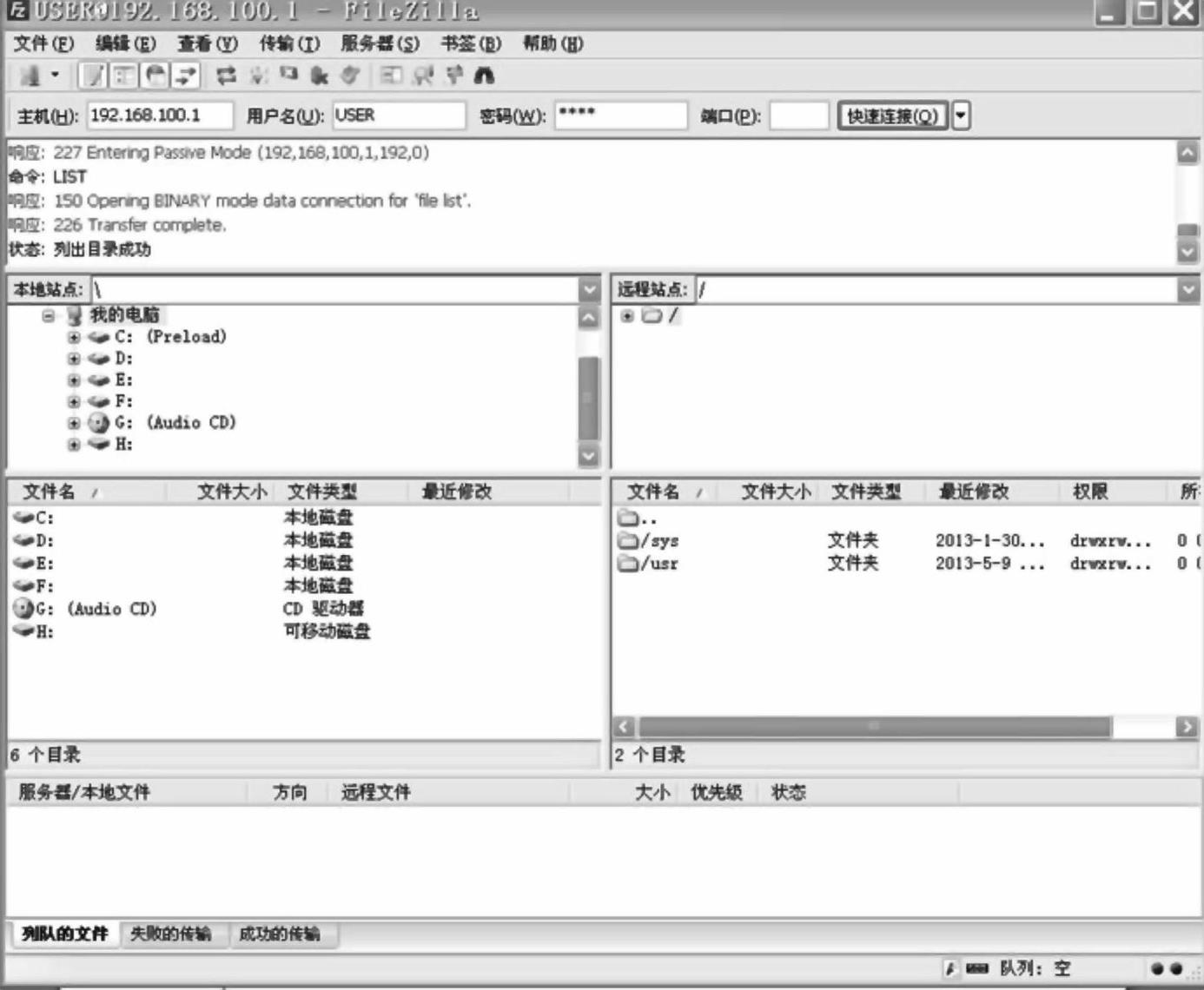

图16-12 远程站点情况

连通后在本地站点找到要传送的文件并双击此文件，这个文件就被发送到控制器内的用户文件夹内，如图16-13所示。

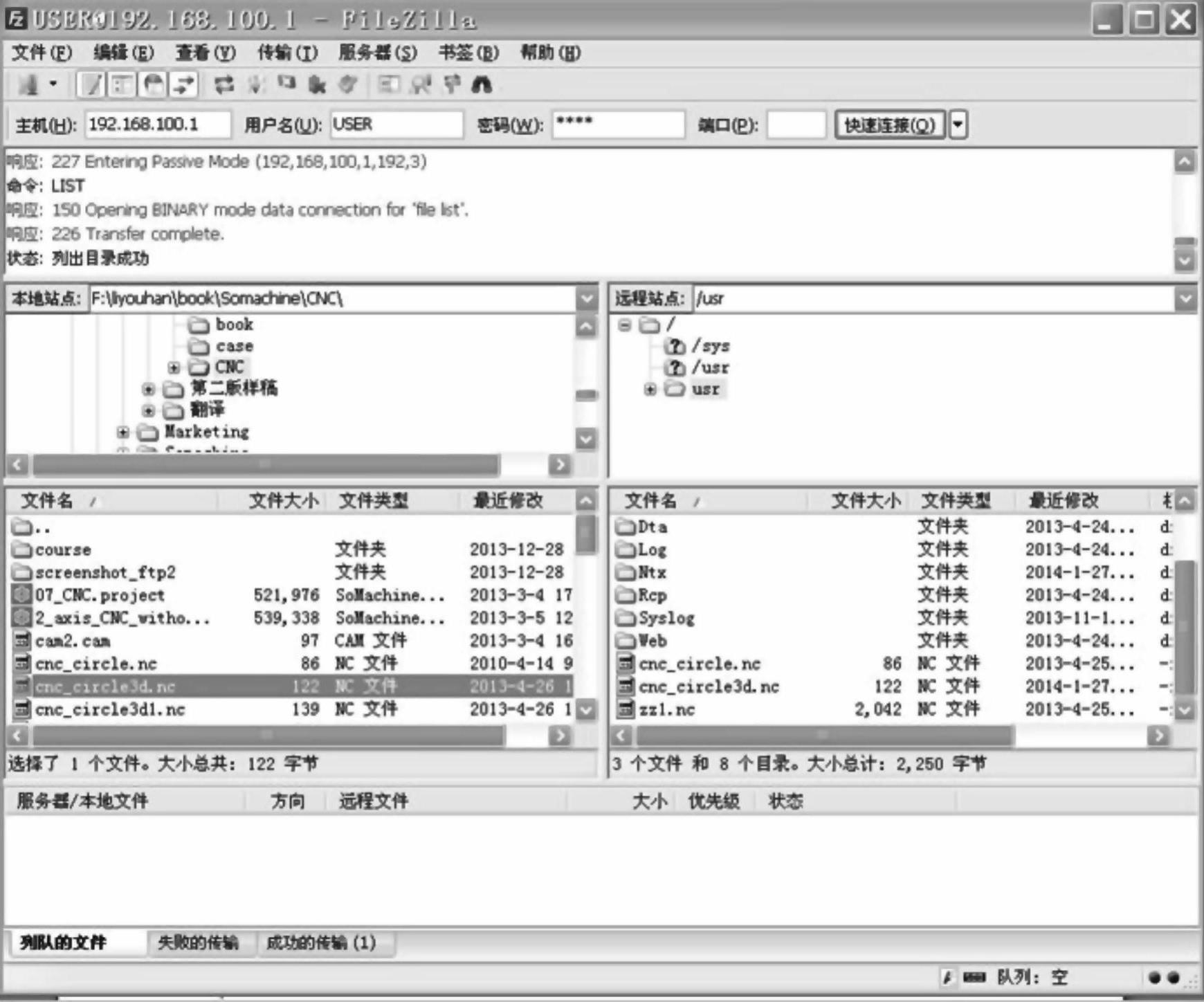

图16-13 把计算机内的G代码文件发送到控制器内
