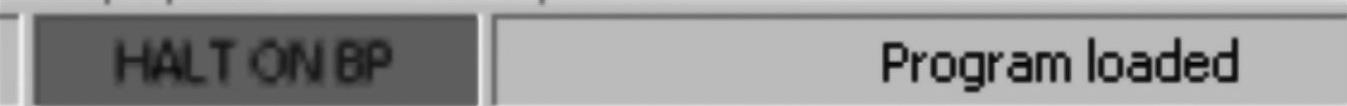

在程序执行时，为了分部检查程序的执行结果，我们可以在程序中设置断点。即当程序执行到断点时，执行暂停，并在程序下部状态区显示断点暂停（HALTONBP），当要继续时，再启动程序运行，程序即从断点处开始继续运行程序或到下一个断点处暂停。断点状态指示如图8-10所示。
图8-10 断点状态指示

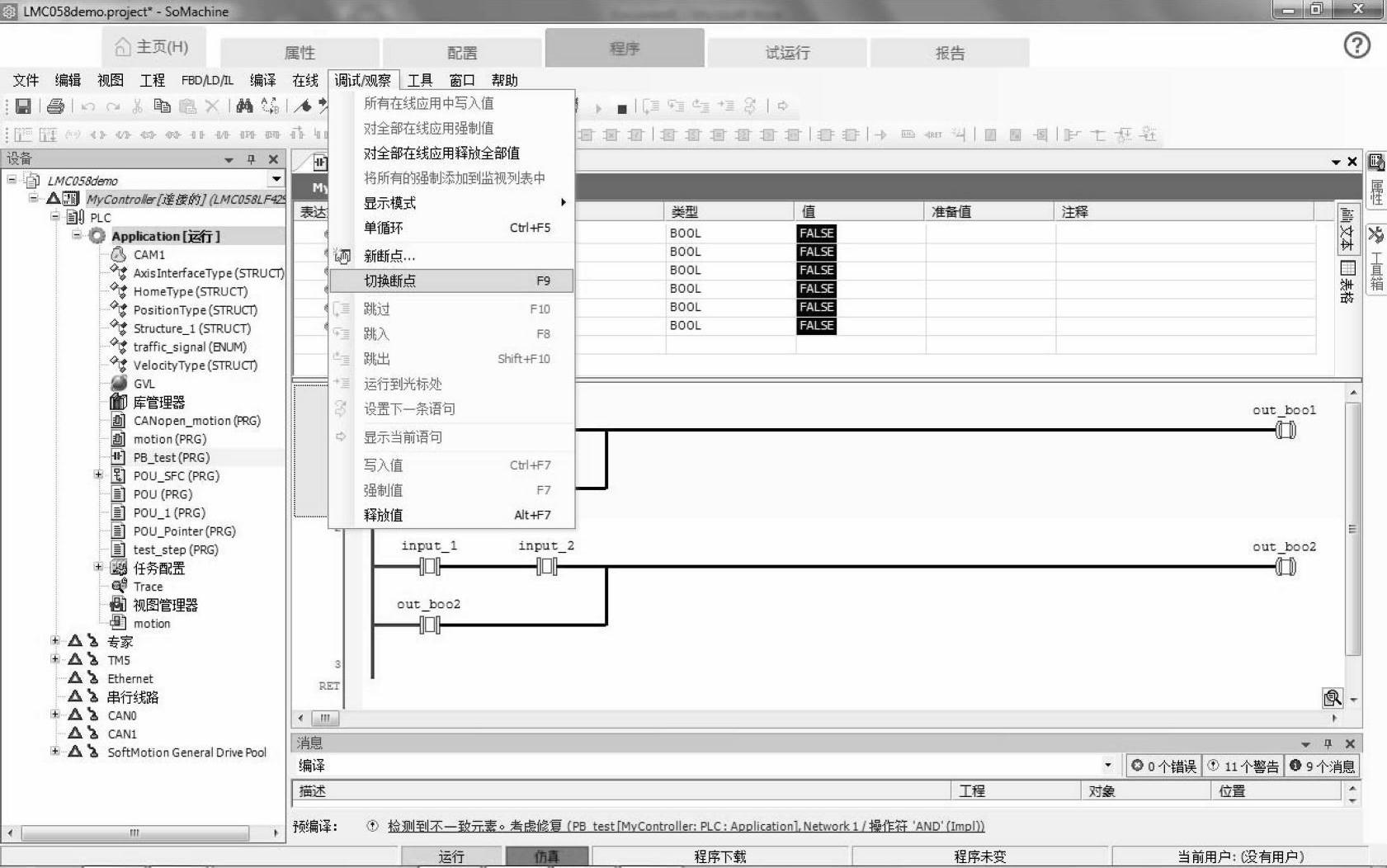

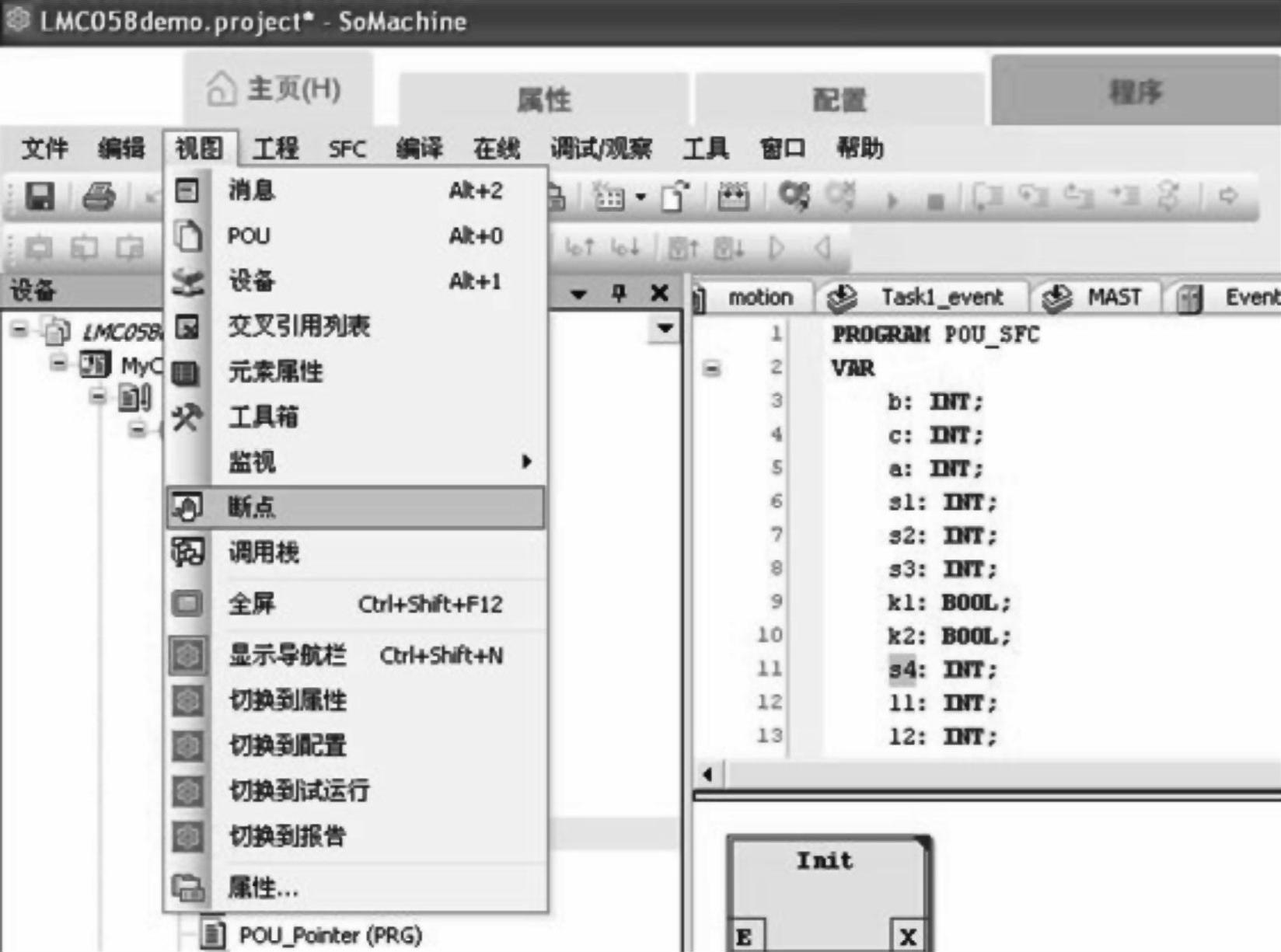

我们选择设置断点如图8-11所示，即在程序功能下，打开视图菜单，选择断点。
图8-11 程序建立断点

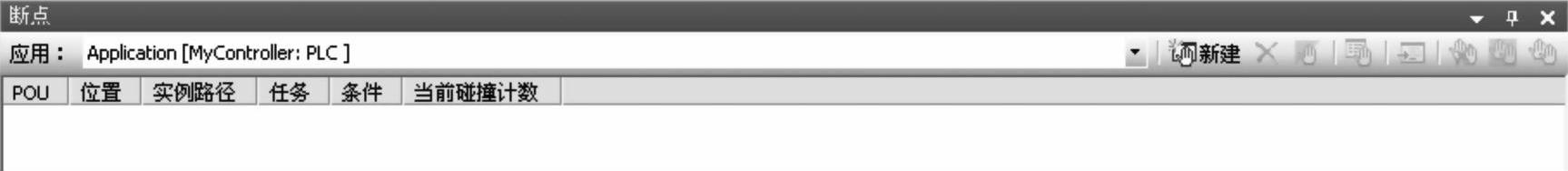

点击断点后，即打开断点设置框，如图8-12所示，在这个框内可以进行断点设置。
图8-12 断点配置框
点击框中的新建，开启如图8-13所示设置框。

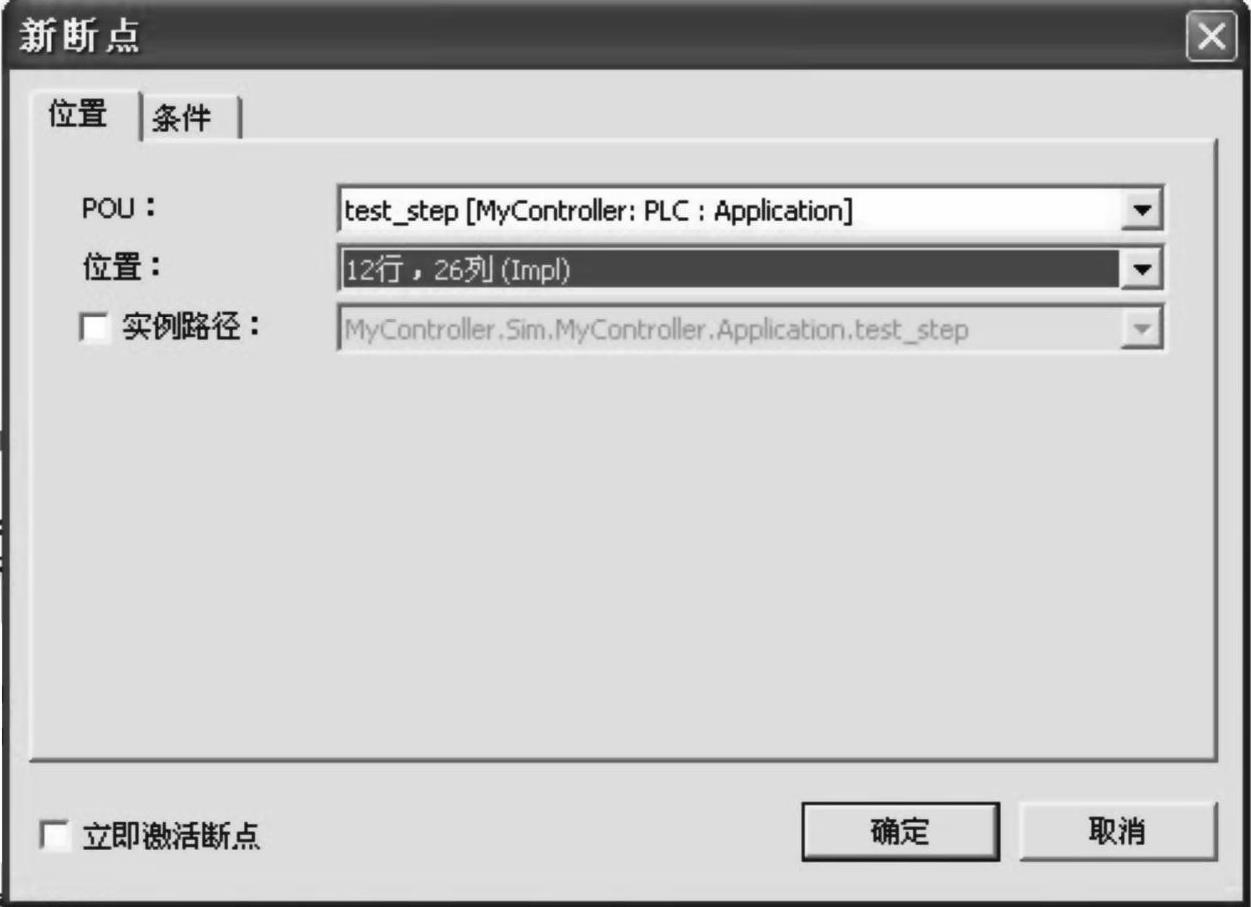

图8-13 新断点设置框

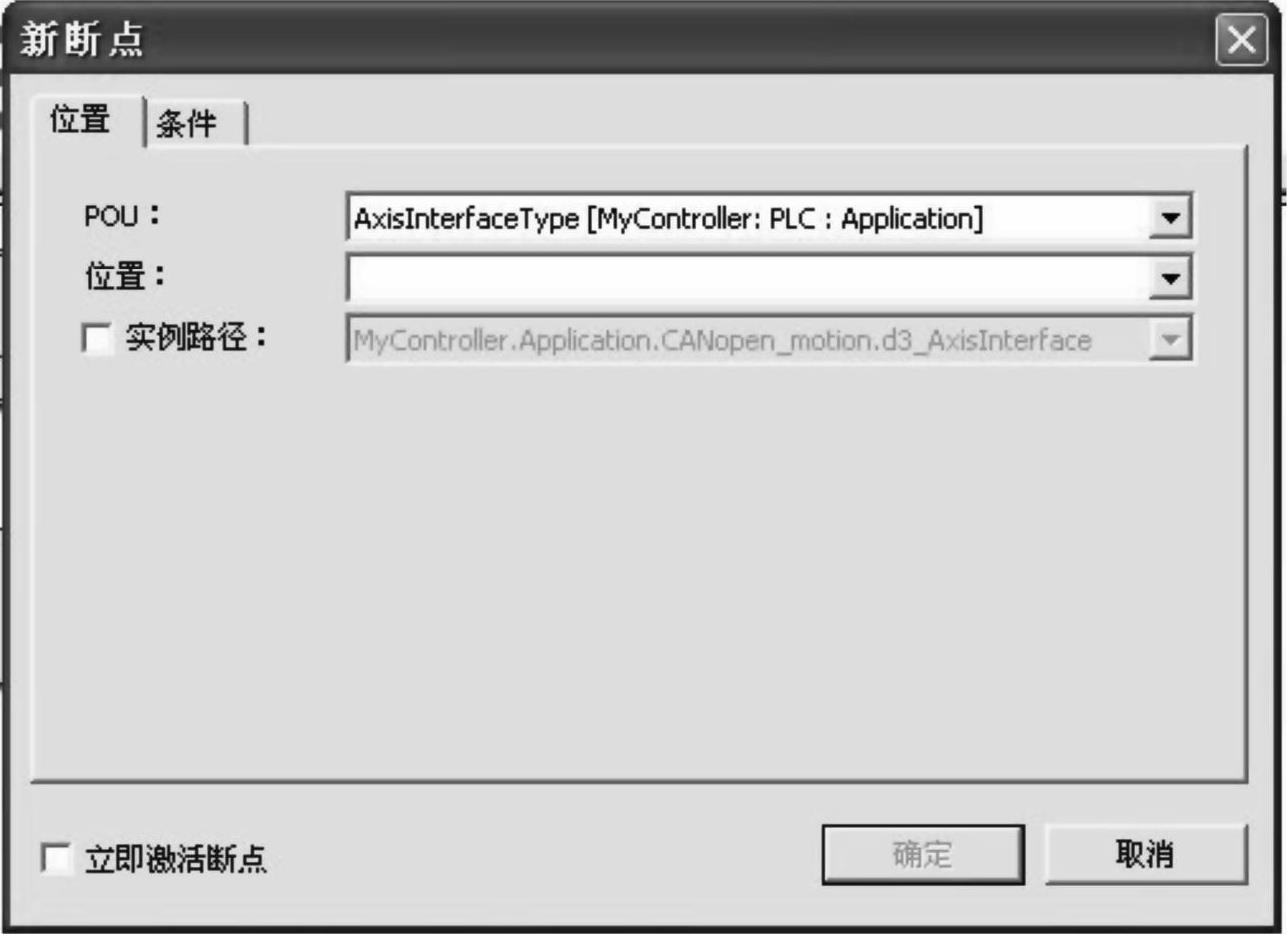

在此设置框中点击位置，并在POU菜单选出需要设置断点的程序，在位置菜单选择设置断点位置，如图8-14所示。
图8-14 断点程序，位置设置

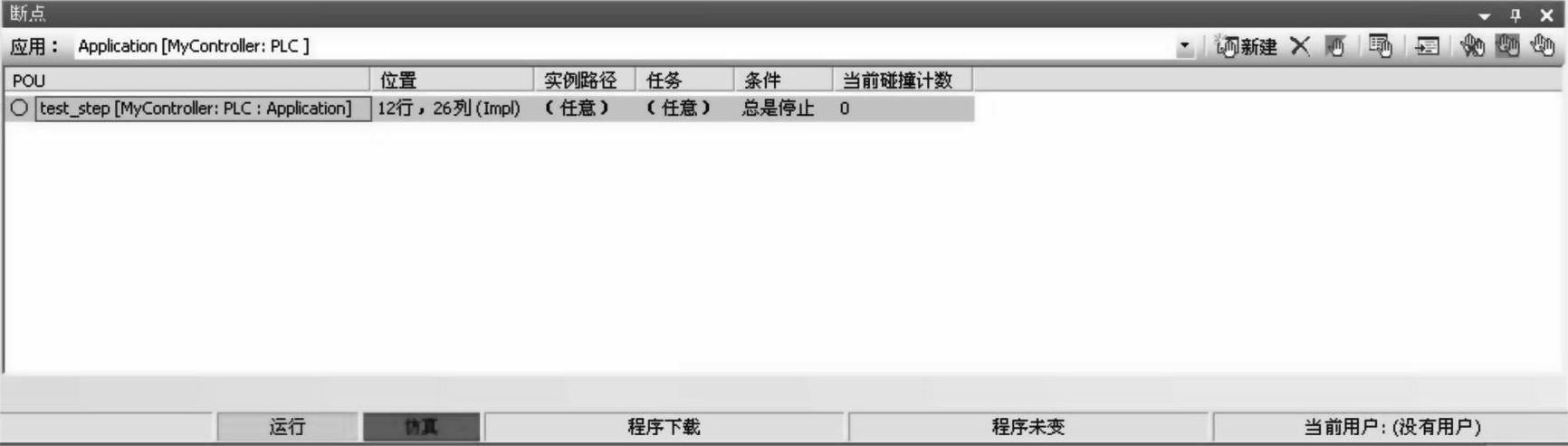

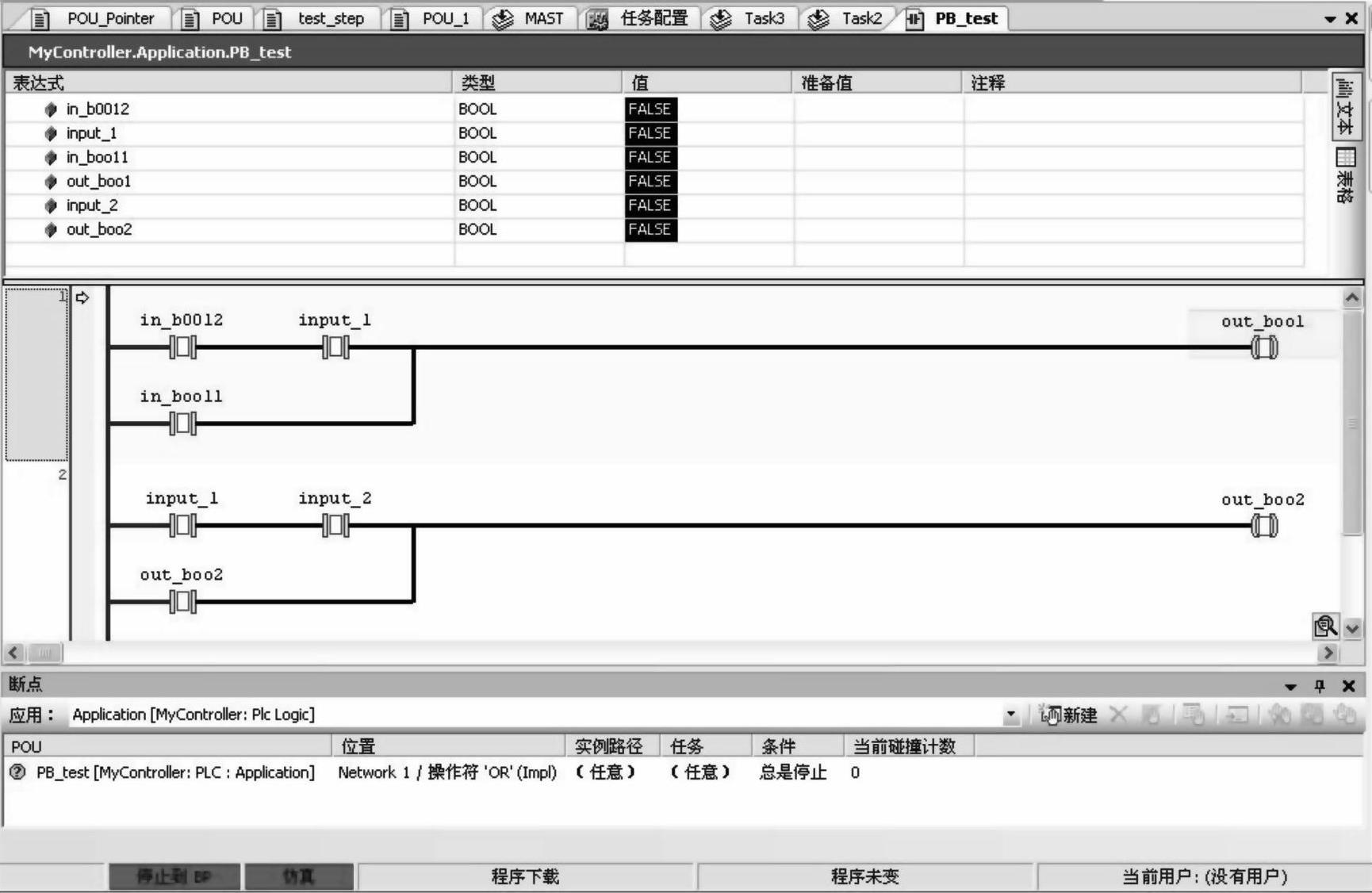

确认设置后，断点配置框如图8-15所示。

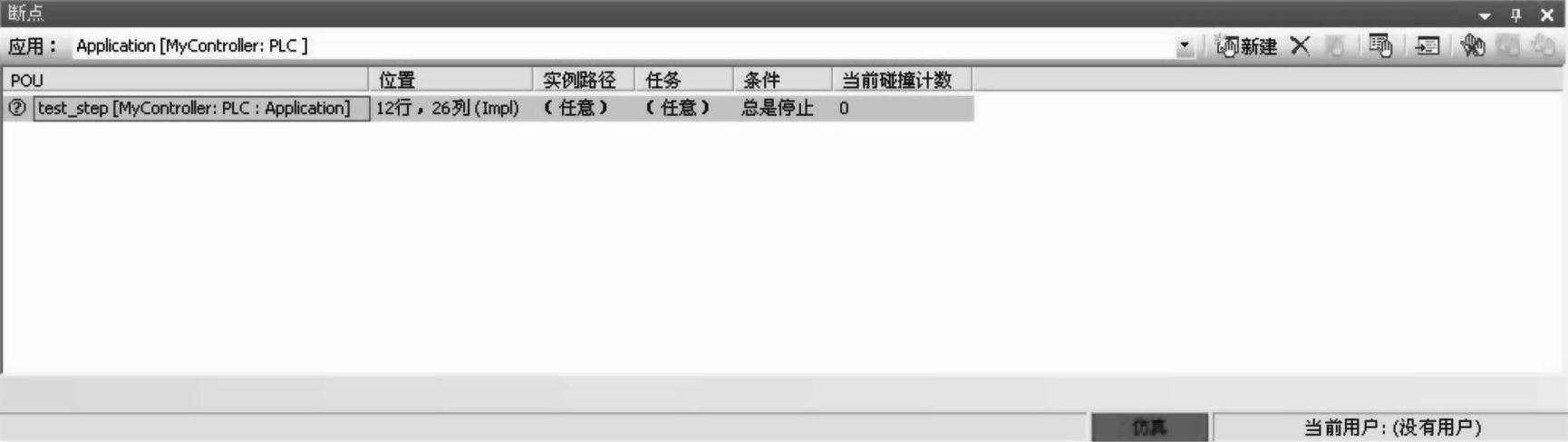

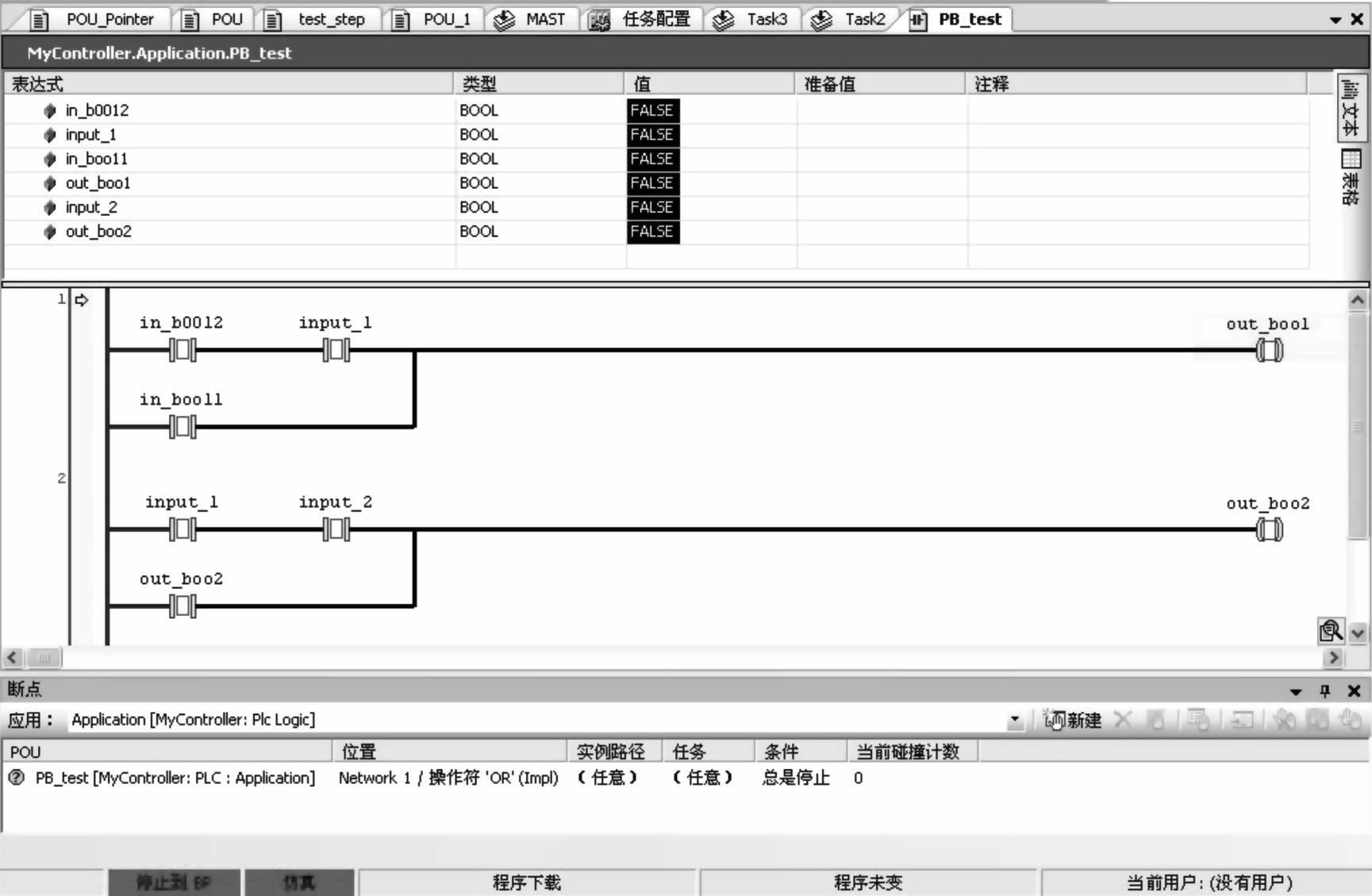

仿真并运行带断点的程序，这时的断点配置框如图8-16所示，可以看到断点还没有被激活。
点击配置框中的程序名，这时配置框中的图标被激活，如图8-17所示。
图8-15 断点配置完并启动仿真
图8-16 断点配置框状态
图8-17 激活配置图标
点击配置框中激活断点的图标，这样程序的断点才能有效，如图8-18所示。
图8-18 激活程序断点

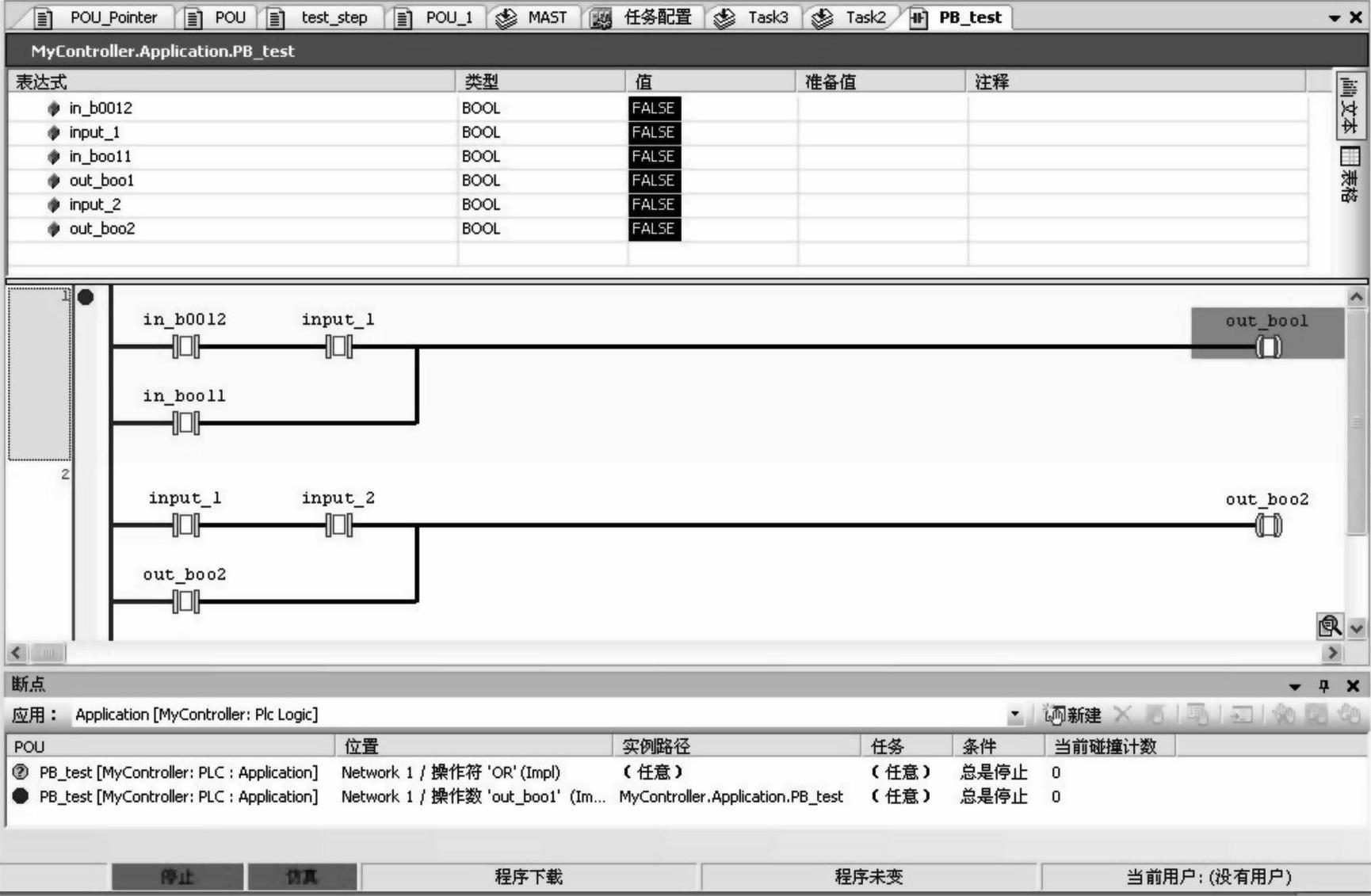

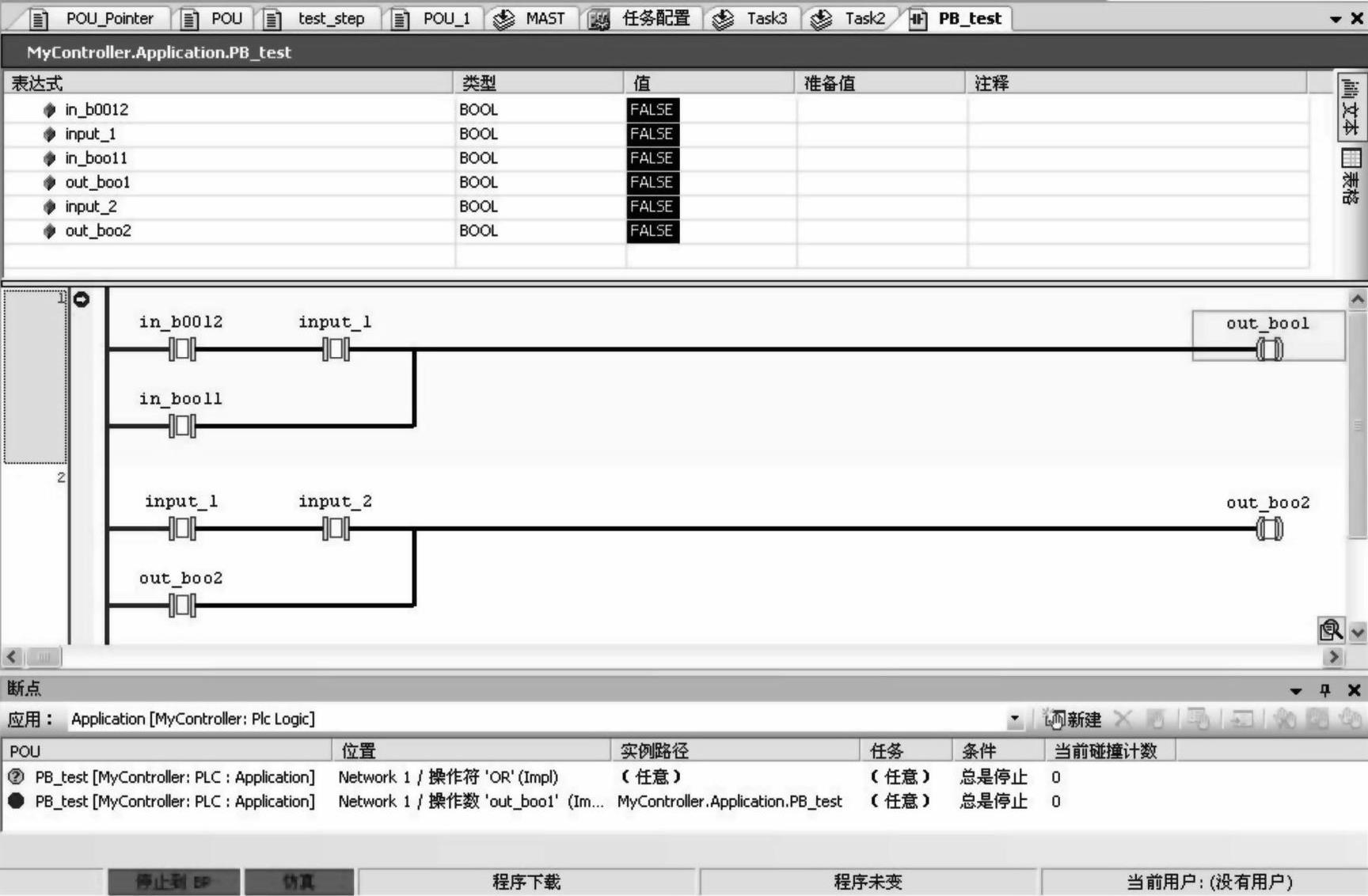

给程序条件启动运行后，程序运行到第一断点后停止，如图8-19所示。再次启动程序运行，程序到达第二断点后停止，如图8-20所示。再次启动，程序到达第三断点停止，如图8-21所示。再次启动，程序又到达第四断点停止，如图8-22所示。依次下去，我们就会看到程序的一步步执行情况了。

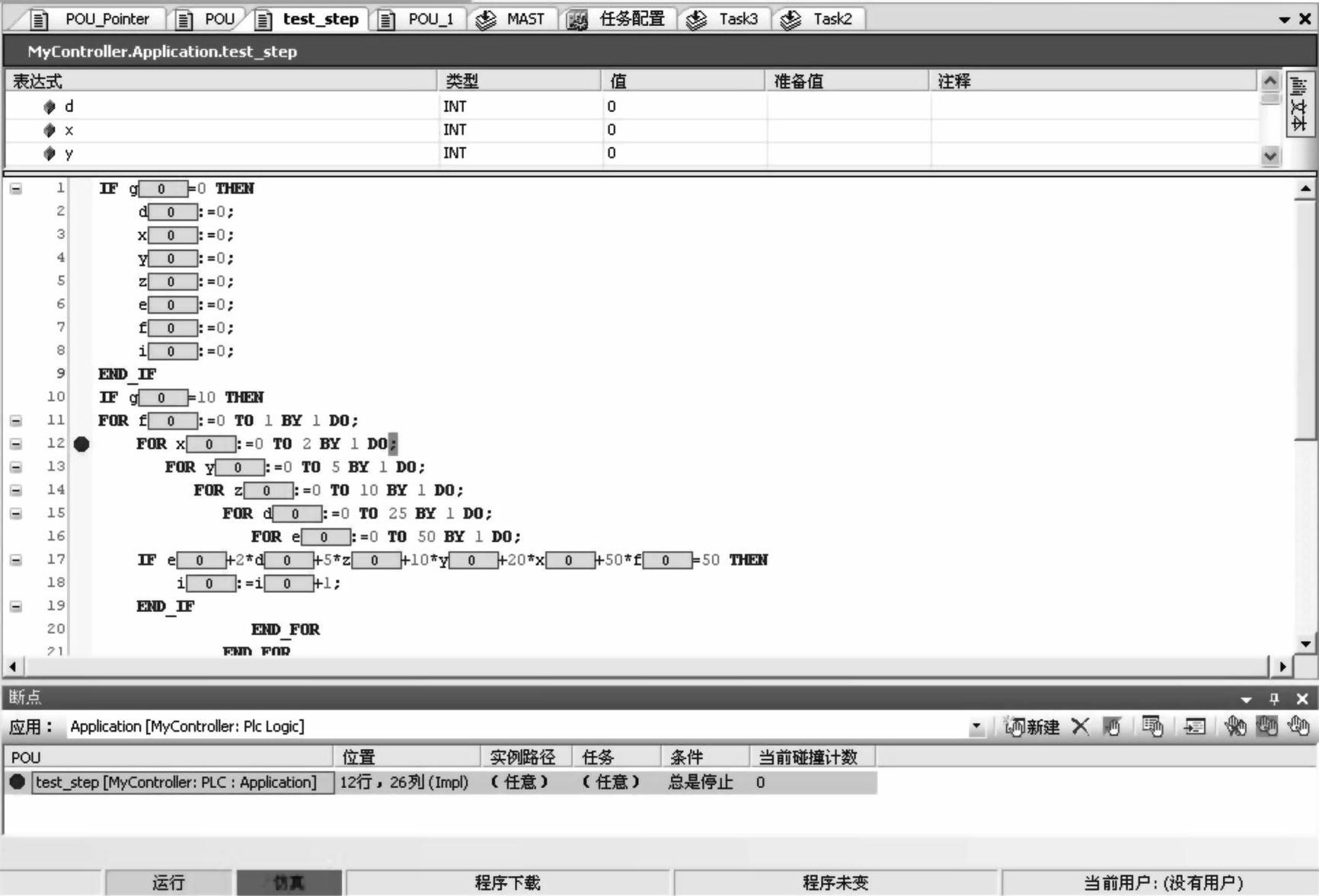

图8-19 程序运行到第一断点停止

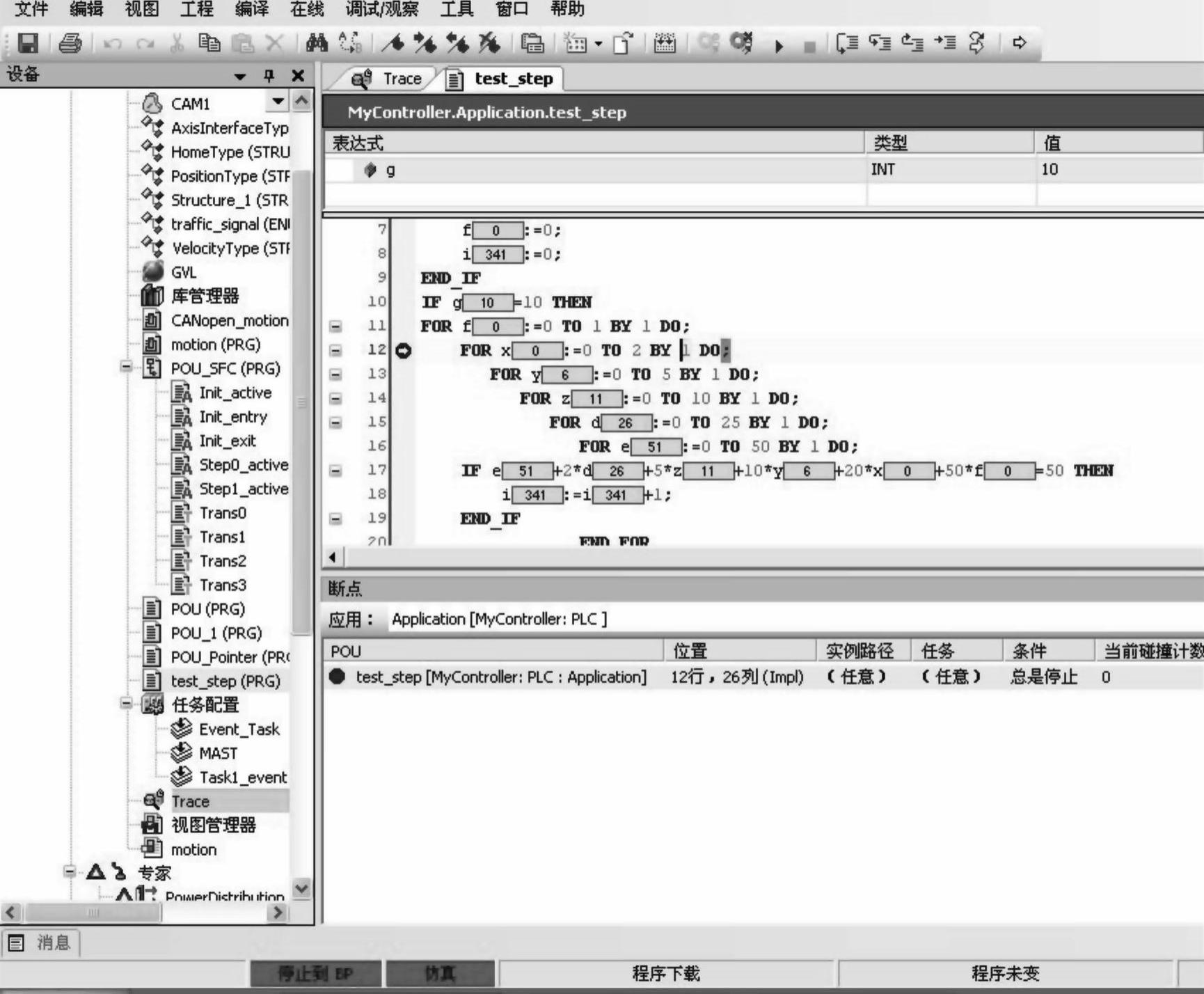

图8-20 程序运行到第二断点停止

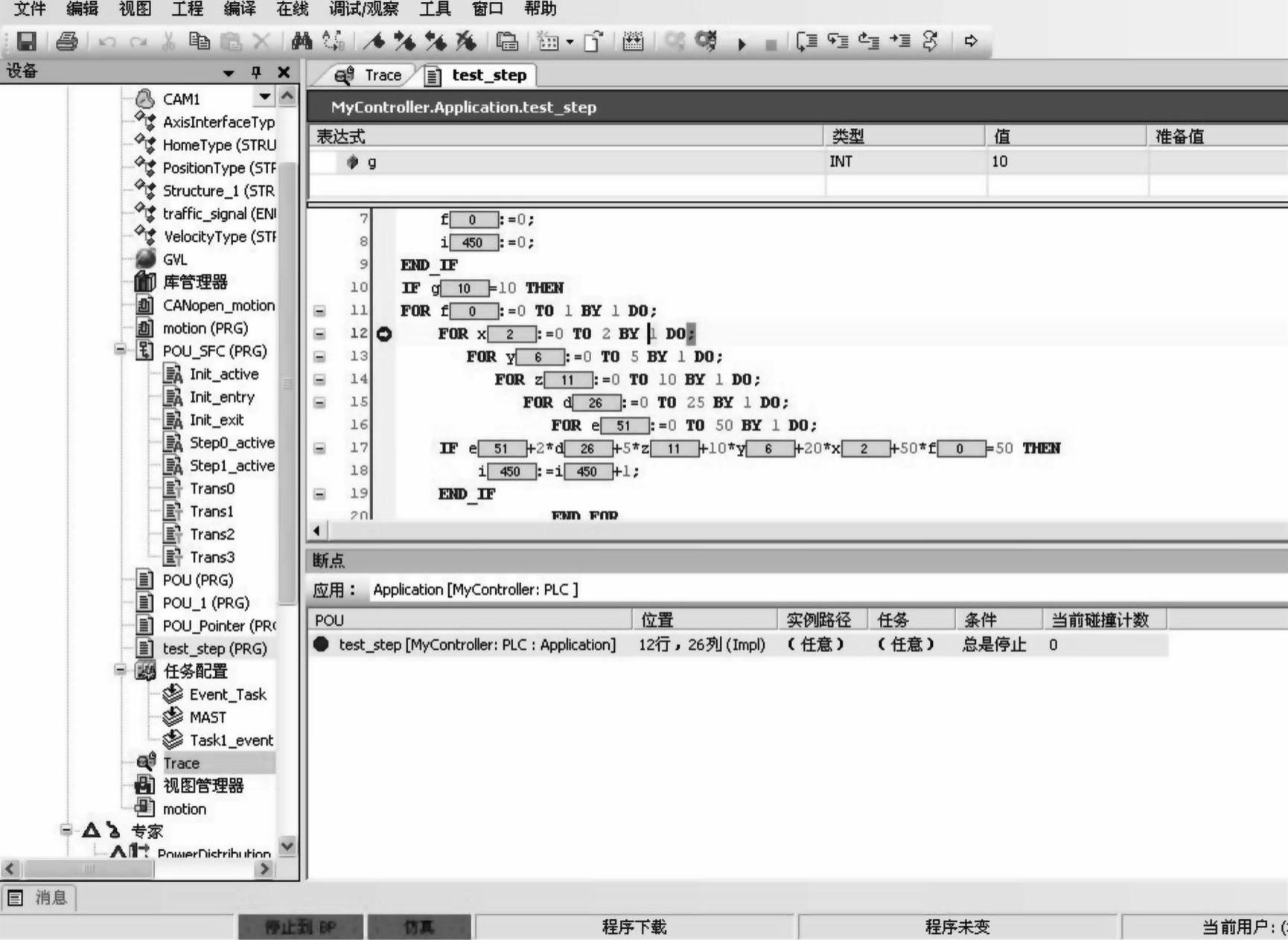

图8-21 程序运行到第三断点停止
图8-22 程序运行到第四断点停止

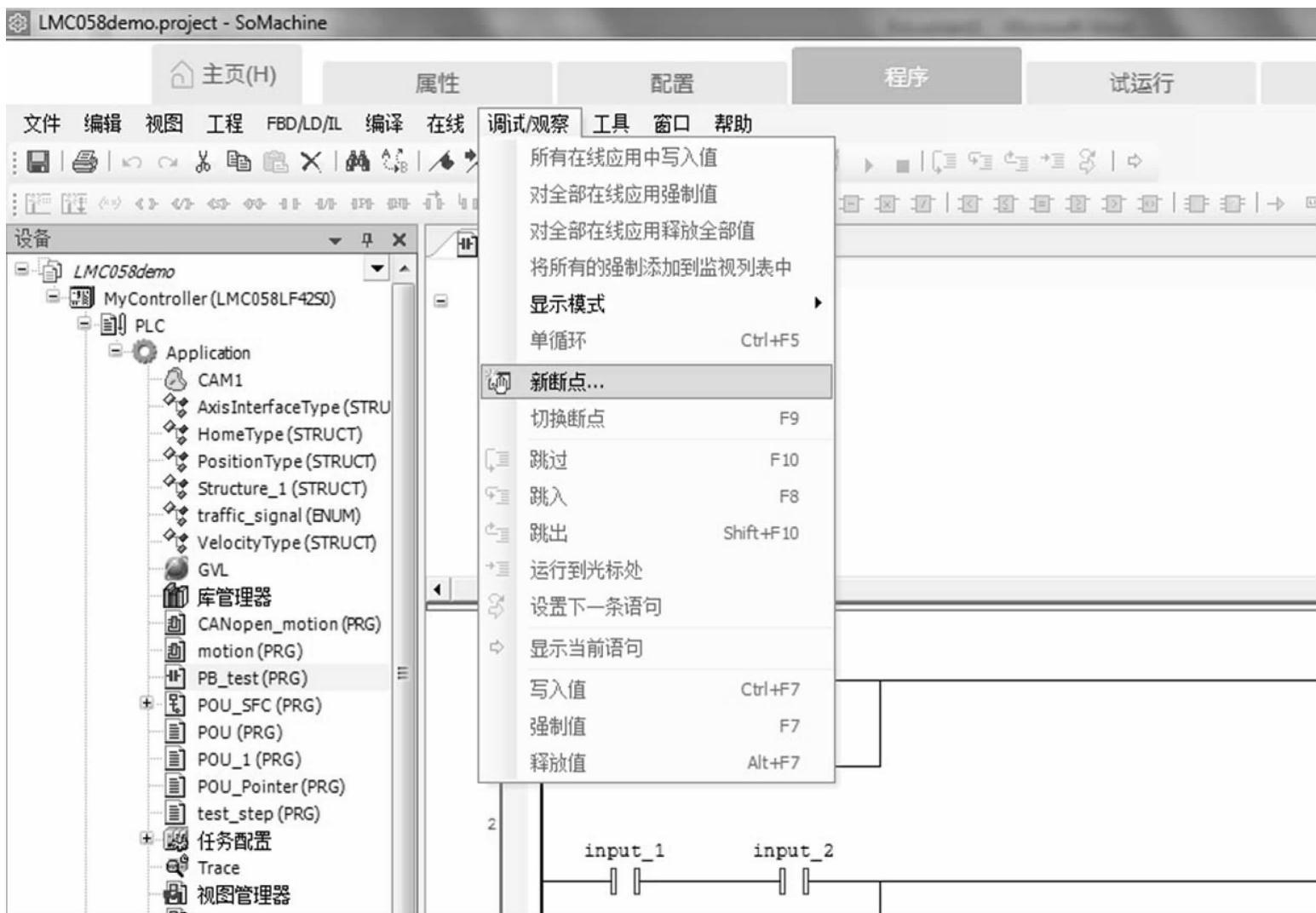

我们再来看一个设置断点的案例。首先我们打开断点设置，如图8-23所示。
图8-23 设置一个新断点(www.daowen.com)
然后，在打开的断点设置栏目选择要加载断点的程序和确定断点位置，如图8-24所示。
图8-24 配置断点

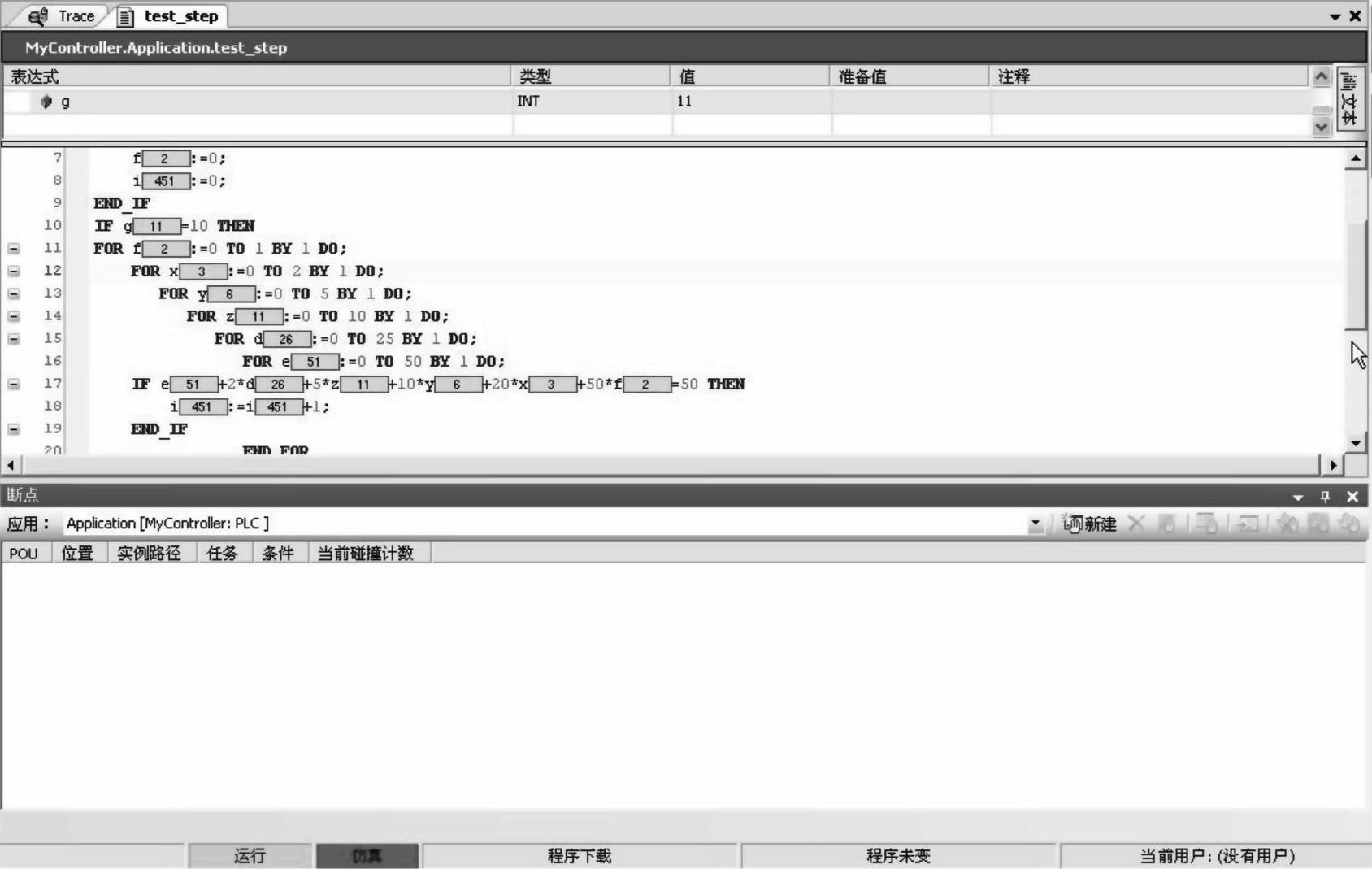

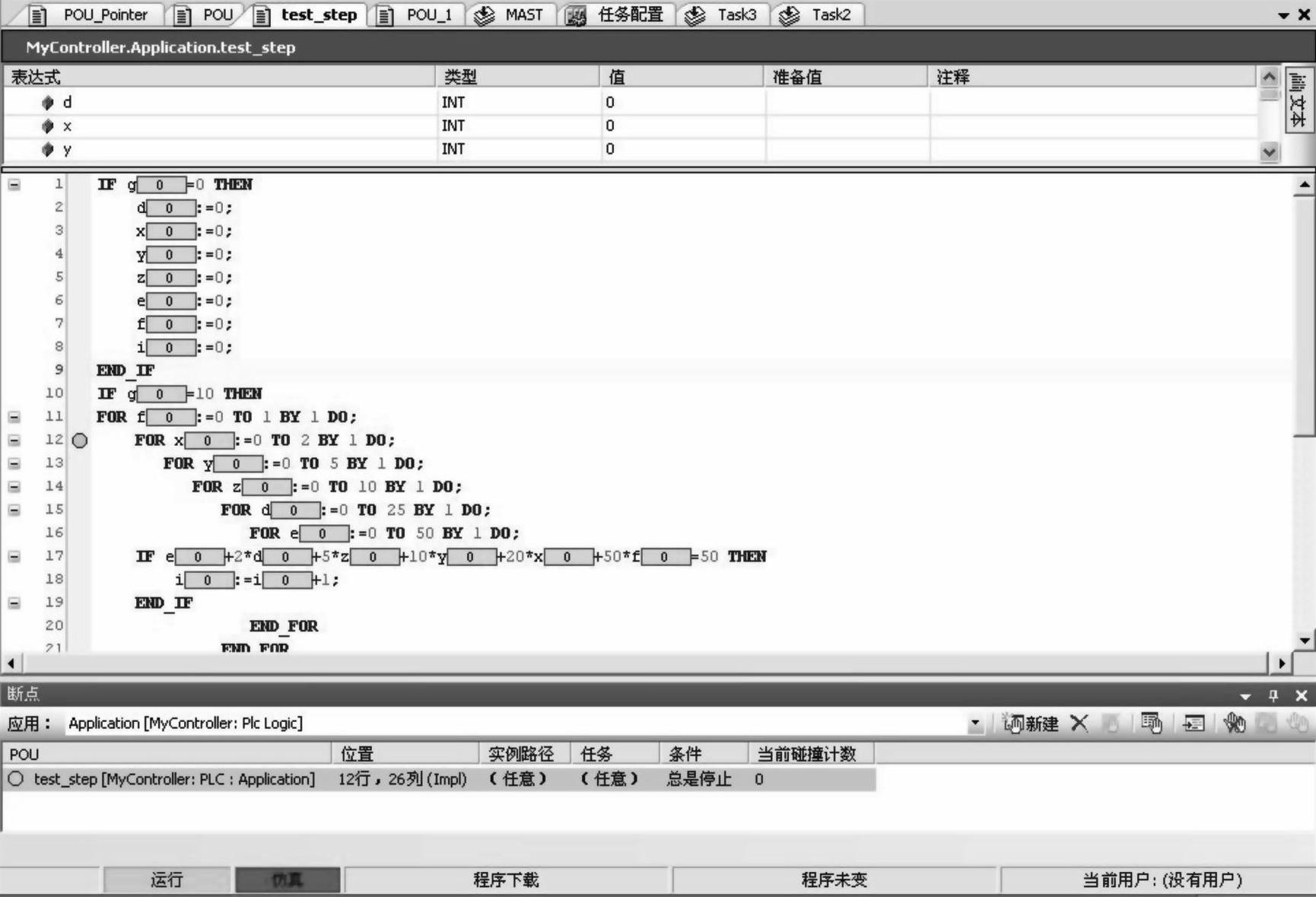

确定断点配置后，启动程序仿真如图8-25所示。
图8-25 启动程序仿真
选择第一段程序为断点位置，即点击一下程序的第一段，如图8-26所示。
图8-26 选择执行断点的程序段
切换断点操作，如图8-27所示。

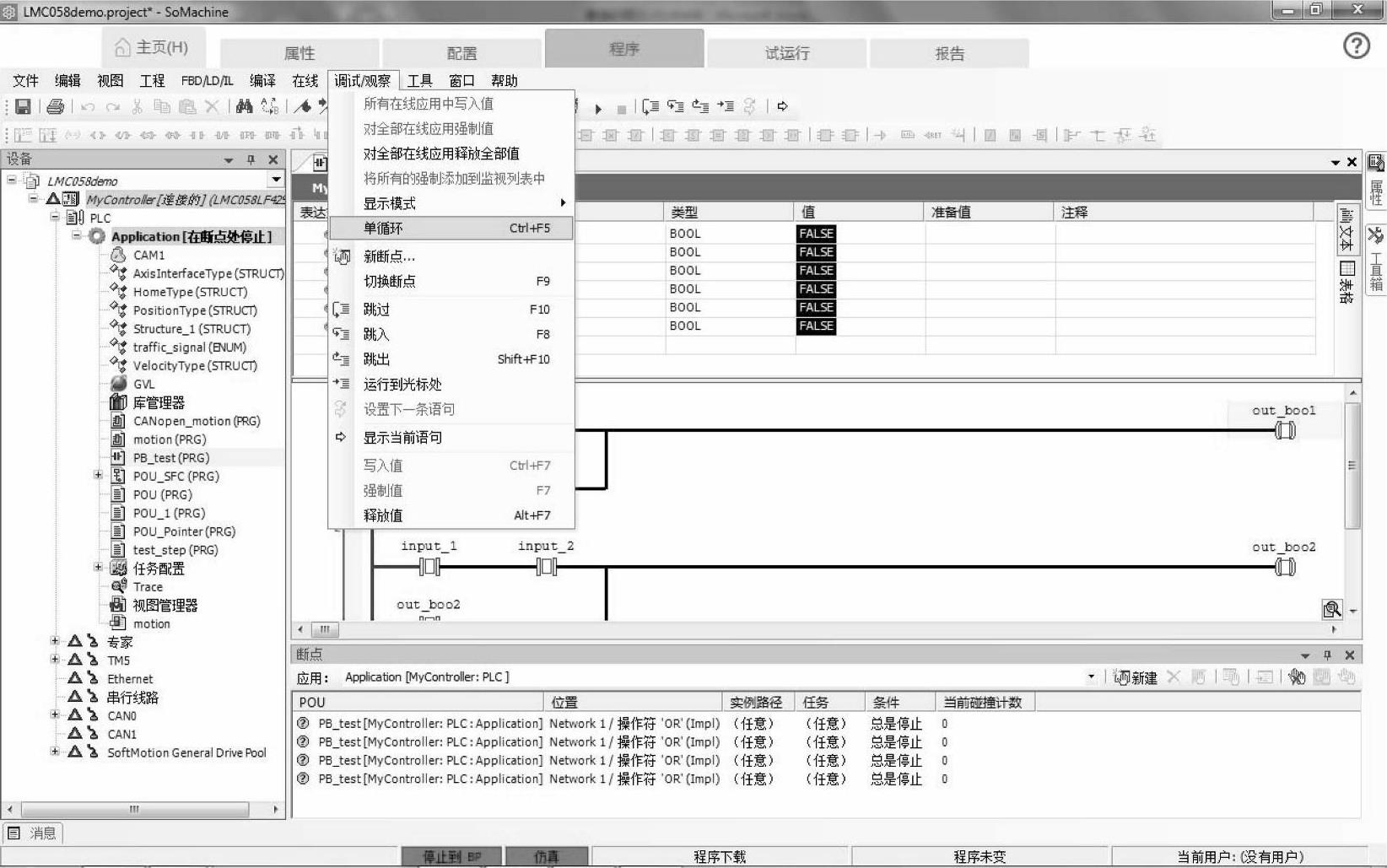

图8-27 切换断点操作
通过切换断点操作，使得调试程序段的断点被激活，如图8-28所示。
图8-28 激活断点
选择“单循环”，如图8-29所示，这样程序进行单步运行。即按一次运行，程序执行一个周期即停止并等待下一次运行指令。
图8-29 选择单循环

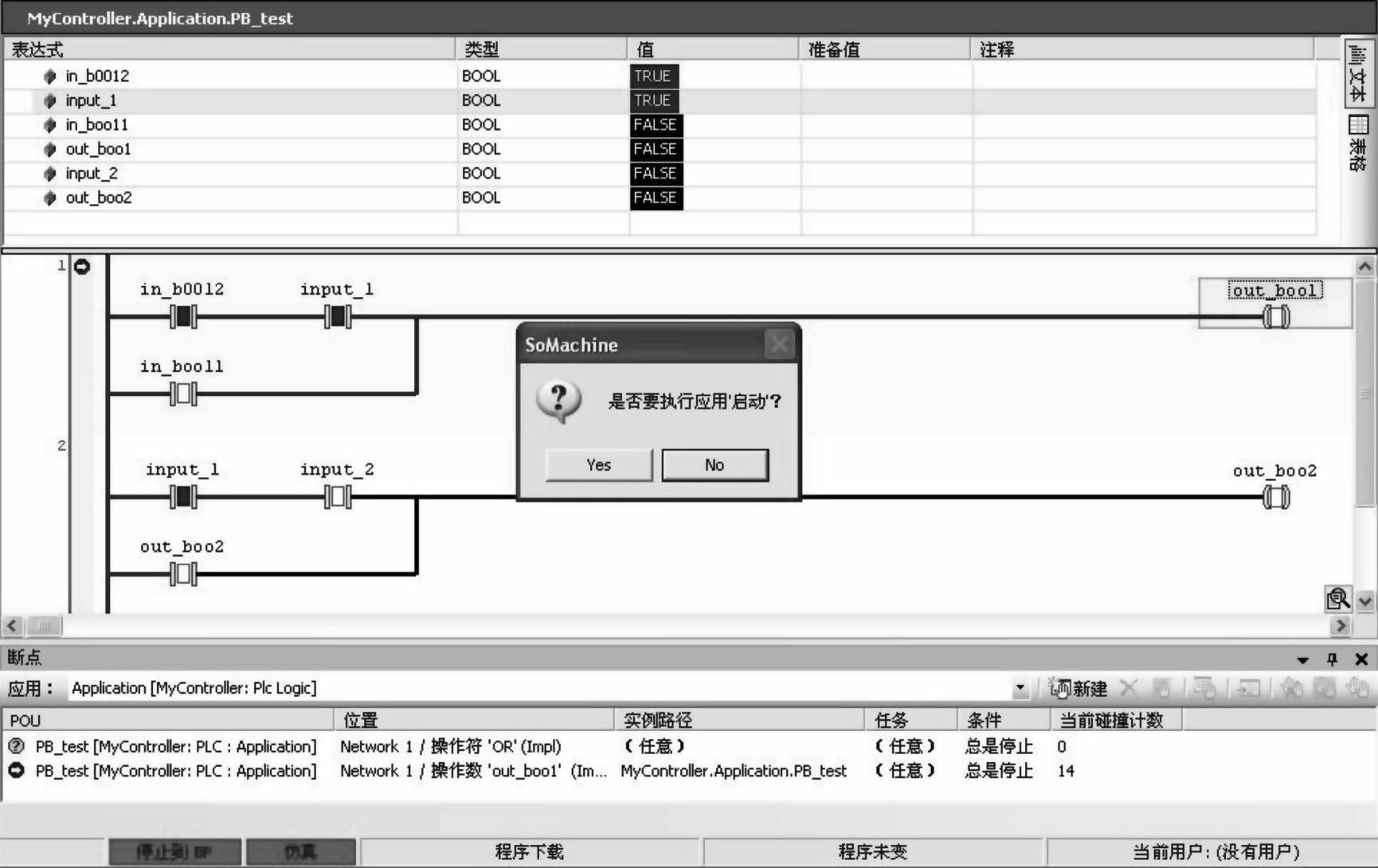

点击“单循环”后，弹出确认窗口如图8-30所示。

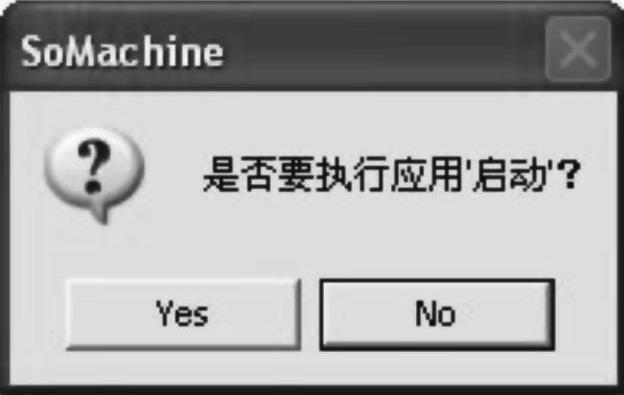

图8-30 确认窗口
确认后，程序执行一步，如图8-31所示。
加入程序中一个条件，再次点击控制器启动，弹出确认窗口，如图8-32所示。
确认后程序执行一步，如图8-33所示。
再加入程序中一个条件，再次点击控制器启动，弹出确认窗口，如图8-34所示。
确认后程序执行一步，如图8-35所示。
通过不断启动程序，使之一步一步地执行以查看程序是否按照设计进行工作。

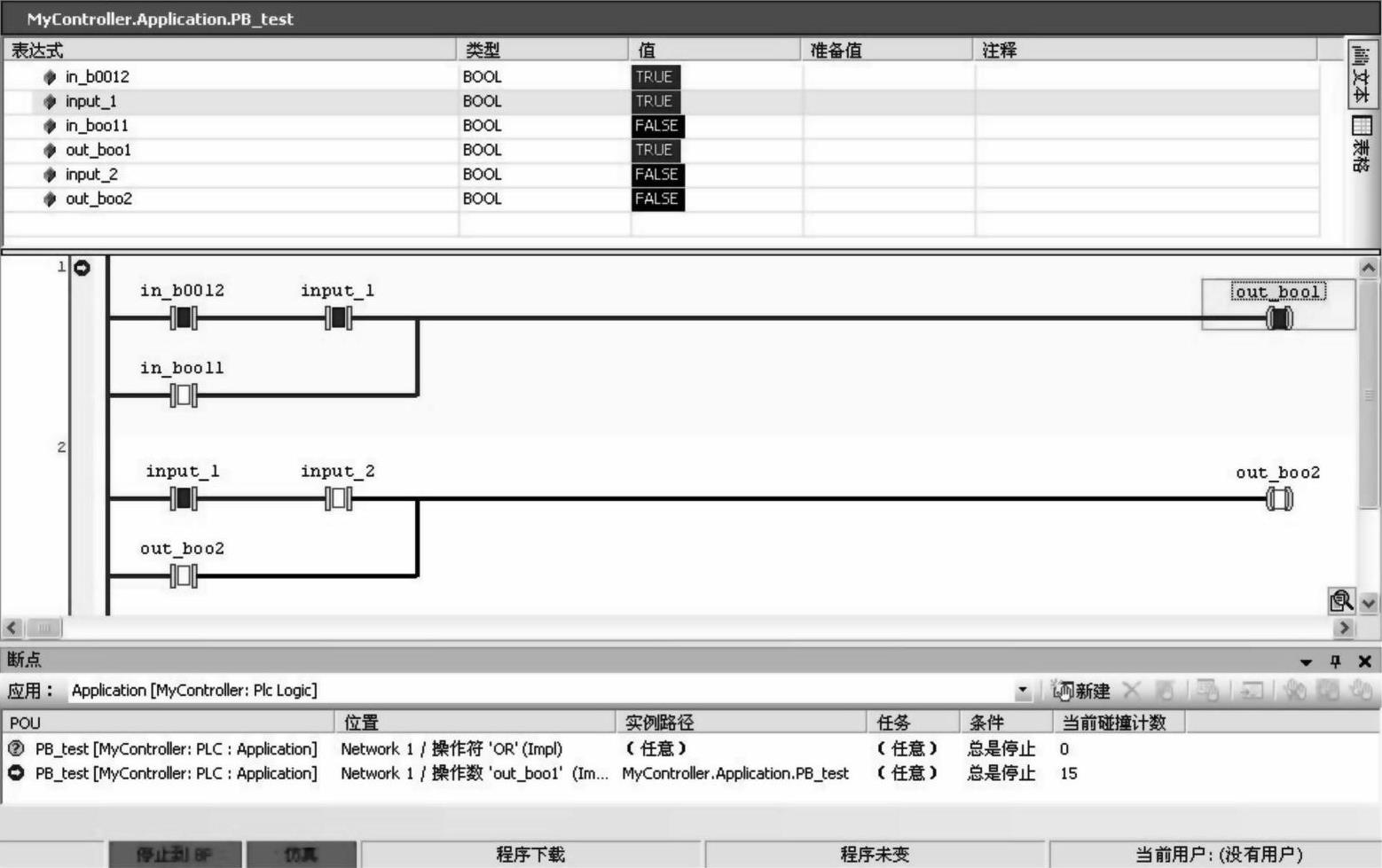

图8-31 程序执行一步后停止

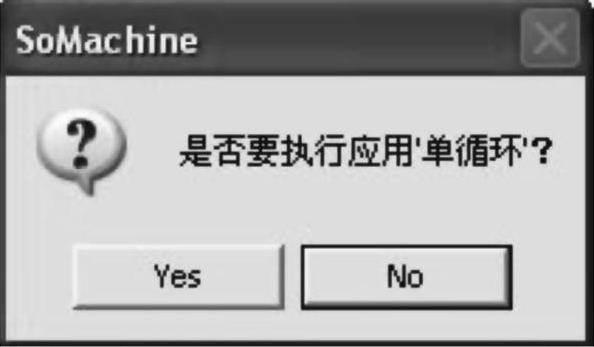

图8-32 确认窗口
图8-33 程序运行一步后停止
图8-34 确认窗口
图8-35 程序再次执行一步
