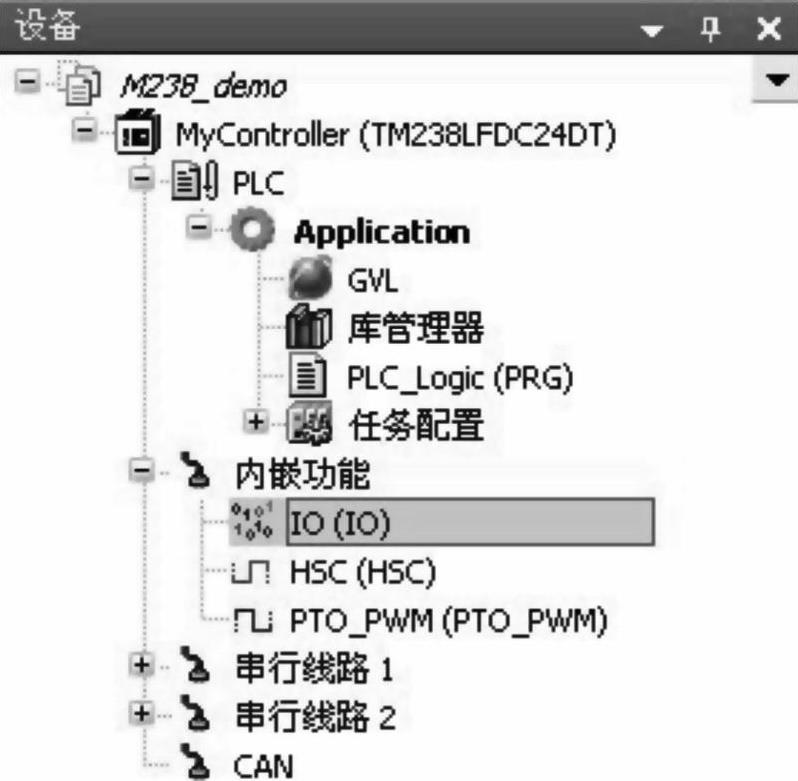

当对控制器的输入组态时，也可以对输入点的参数进行配置。这不同于对控制器上的输入点进行配置。例如我们在控制器上定义一个输入点用于传感器输入，但这个输入点的参数配置意味着这个点可以有些输入是延时的，用于滤波或这个点具有锁存功能或可以启动一个中断程序。在配置如图7-25所示的M238控制器时，在设备栏目，双击内置I/O，打开如图7-26所示的I/O配置画面。

图7-25 配置M238逻辑控制器内嵌I/O

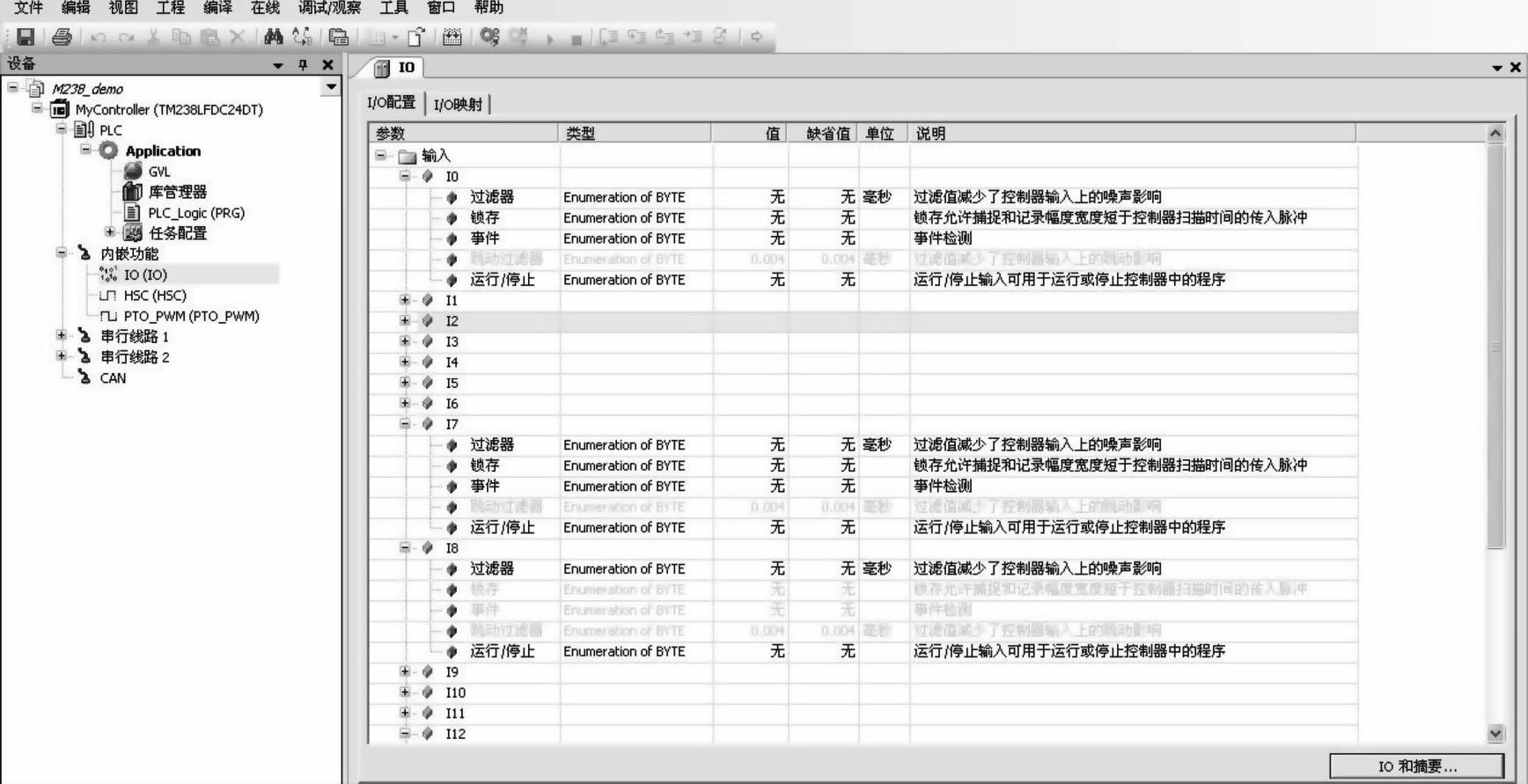

在M238逻辑控制器的I/O配置界面，我们可以看到输入点的参数定义。从图7-26可以看到，在默认状态，跳动过滤器（防颤过滤）是处于失效状态的，它的激活取决于输入点用于锁存或事件功能。也就是说，一个输入点的防颤过滤只有在该点定义为锁存或事件点时才能使用。过滤时间可以点击应用值的下拉菜单来选择。同样输入点的功能定义，可以点击应用值框的下拉菜单来选择。在图7-26中我们还注意到，只有快速点具有锁存和事件功能，而在普通点则没有锁存和事件功能。

在M258逻辑控制器，LMC058运动控制器RUN/STOP输入的定义在专家模板进行

●专家模板1（DM72F0）→BLOCK0_I0..BLOCK0_I5

●专家模板2（DM72F1）→BLOCK1 I0..BLOCK1 I5

图7-26 I/O配置界面

双击“专家Expert”，会打开如图7-27所示界面，进行I/O功能配置。

图7-27 I/O配置界面(www.daowen.com)

例如选择参数所列出的启动/停止、报警输出、重置输出模式等功能，并在执行值参数下拉菜单中选择I/O配置。

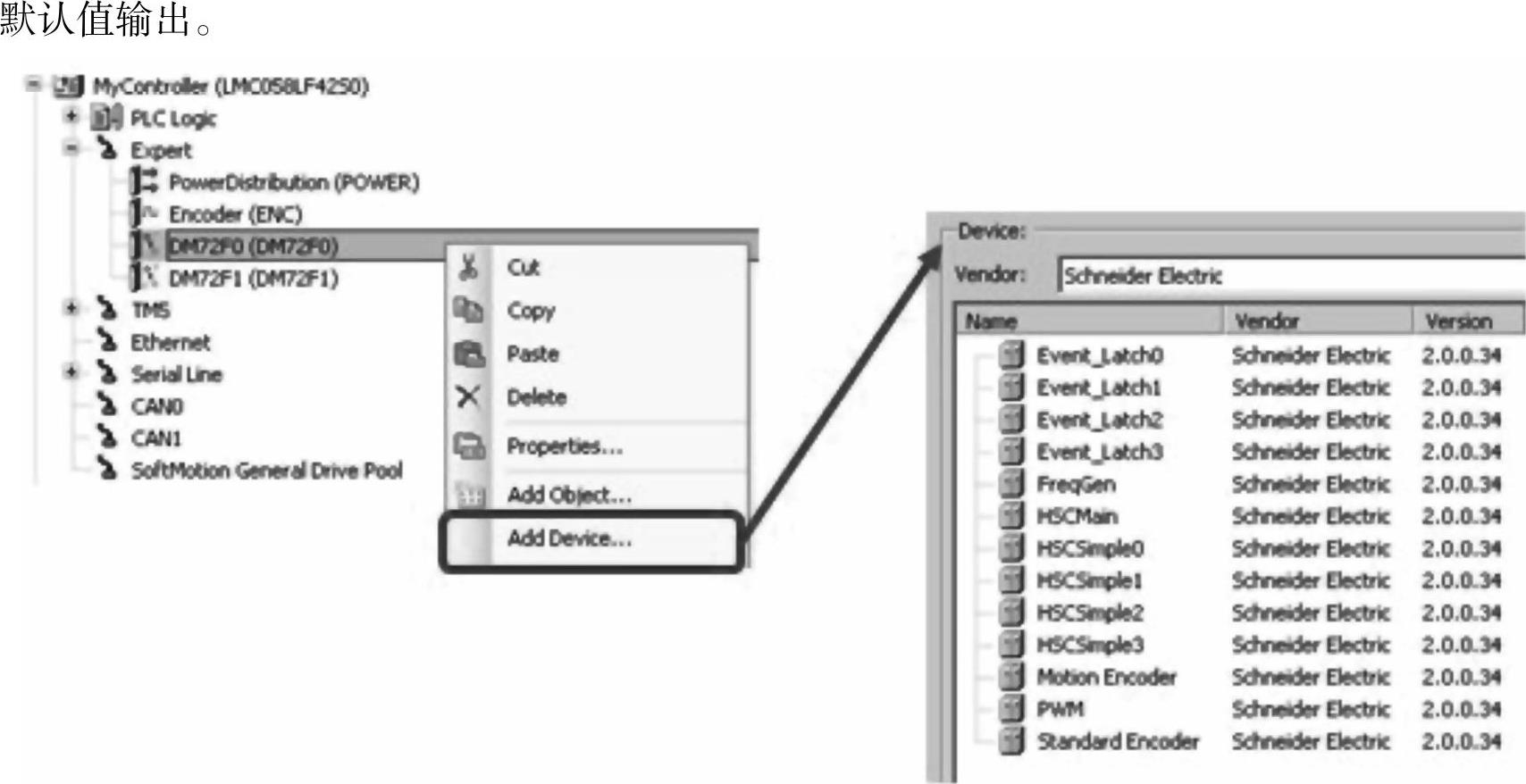

在对专家模板功能的定义上（比如对锁存/事件Latch/Event，计数器Counter）我们可以用鼠标把标示移动到模板图标上，点击右键打开菜单，选择所要实现的功能，即添加一个功能设备。如图7-28所示添加一个子设备，来使这个模板实现某种功能。

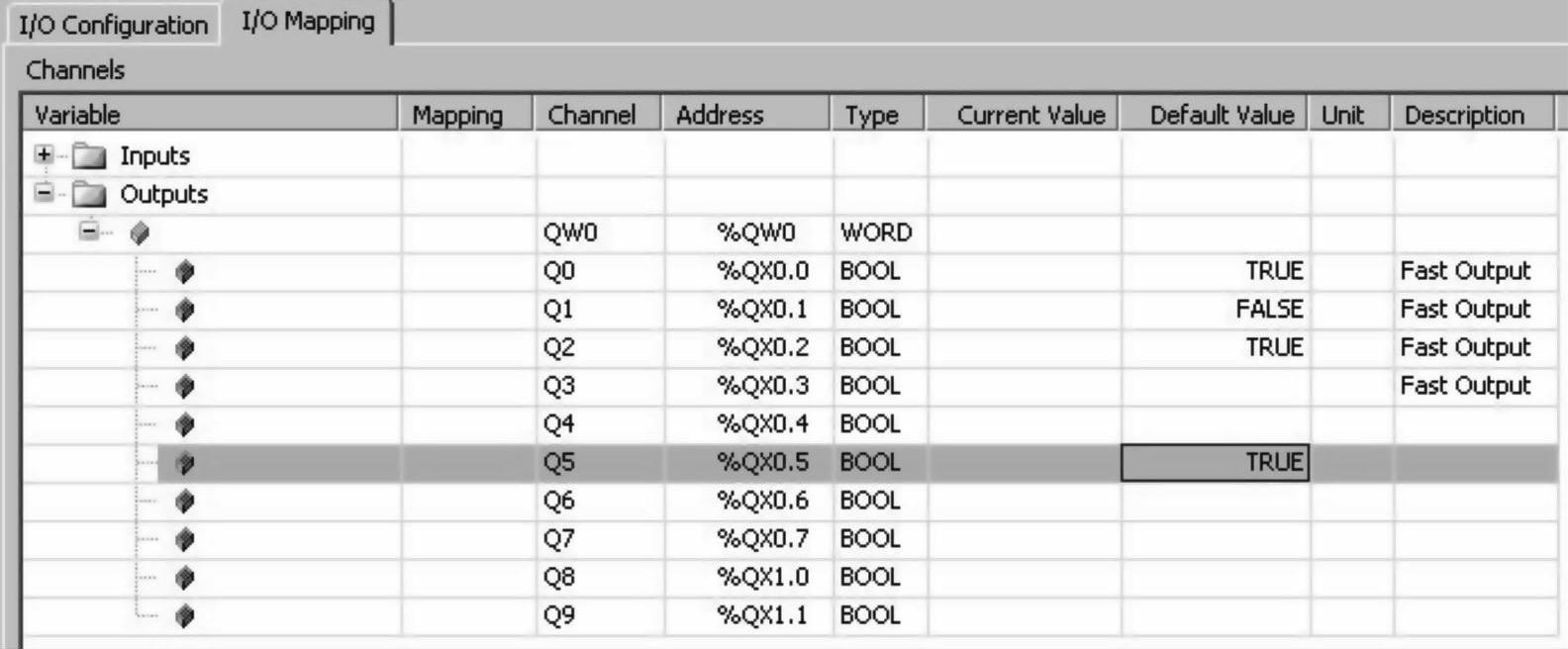

●定义输出后备状态一般为默认值，如图7-29所示。这样当PLC停止运行时，输出按

图7-28 添加一个子设备

图7-29 配置PLC停止后的默认值

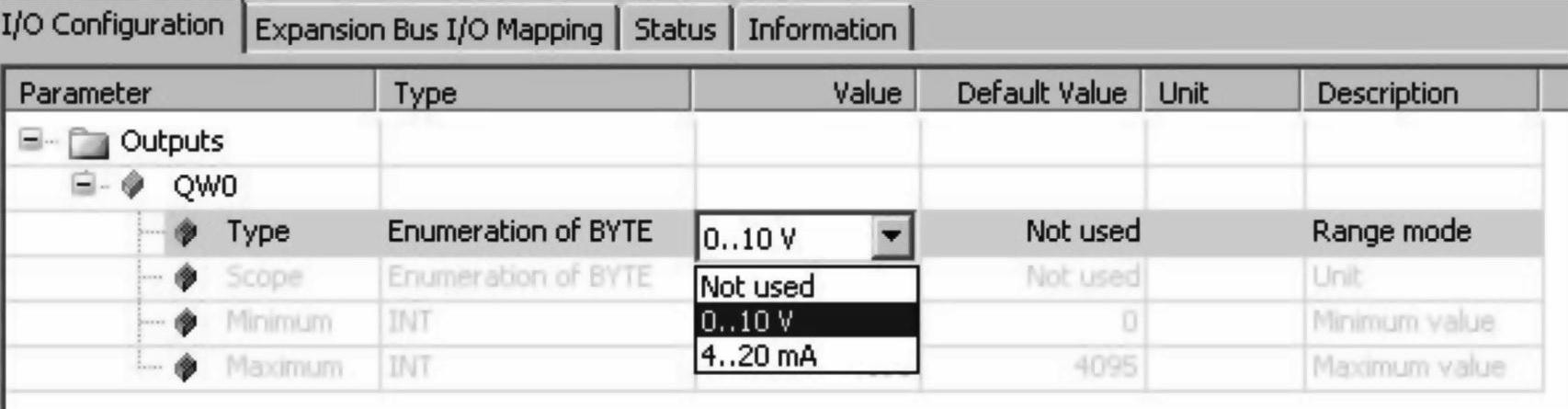

●模拟输出组态。如图7-30所示，输出为模拟量时，可通过I/O配置来定义输出类型。

图7-30 配置模拟量输出
