1.激活当前控制器

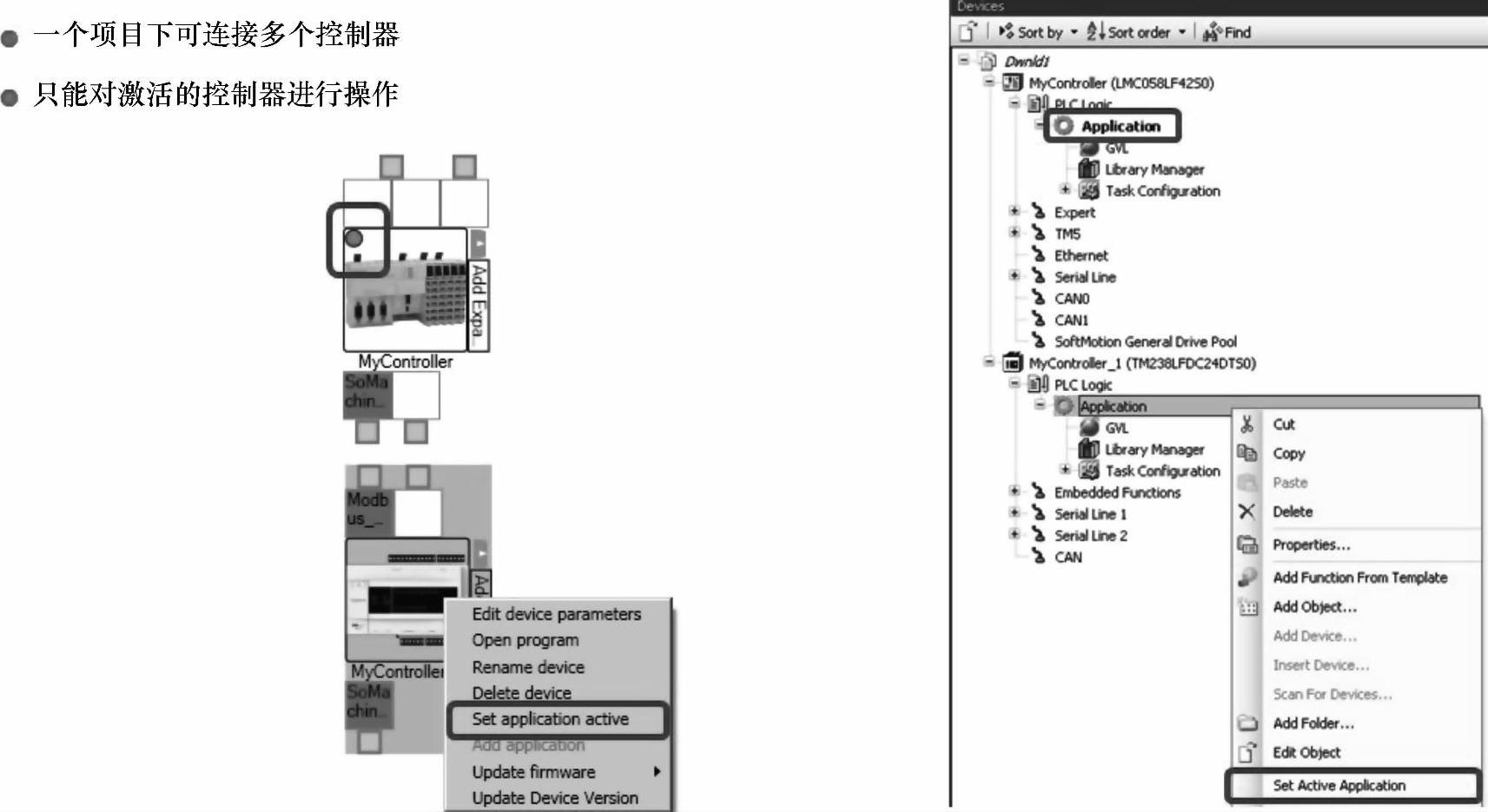

如图7-4所示，当扫描到设备后，点击“设置使用路径（Set active path）”，然后按“ALT+F”，得到站点名和地址显示变黑，并标注“活动的”（ACTIVE）。当一个项目下，连接多个控制器时，在配置栏目或设备表下，点击鼠标右键，会出现“激活当前应用（Set Active Application）”，确认后，可实现对激活控制器的操作。激活控制器如图7-5所示。

图7-5 多控制器下激活要操作的控制器

2.程序的编译

在程序栏目下，点击“编译”，打开编译菜单如图7-6所示。

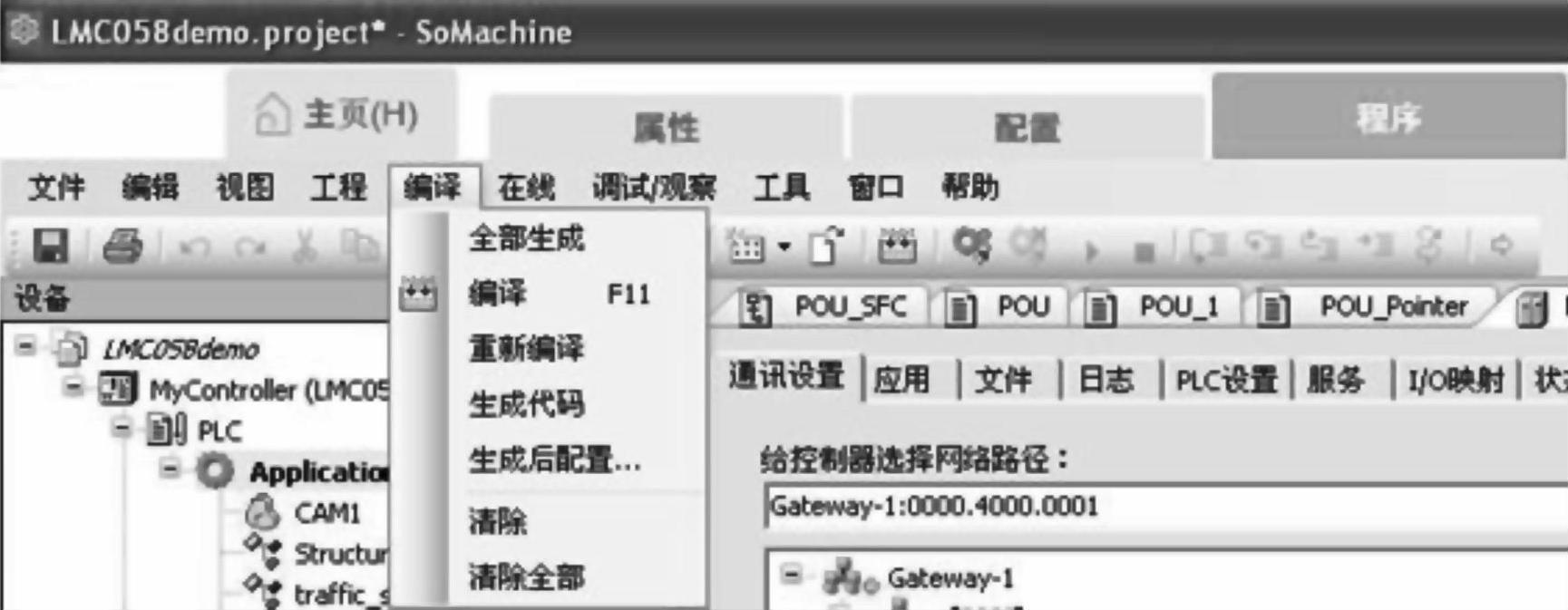

图7-6 打开编译菜单

当要编译一个项目下的多个控制器程序时，选择全部生成；当编译激活的控制器时，选择编译（快捷键“F11”）；当只编译修改的部分时，选择重新编译。离线测试可选择生成代码；完成生成代码，但不用下载，可选择生成后配置并可把文件保存到计算机中，如图7-7所示。

编译完的代码下载到控制器的RAM如图7-8所示。

3.创建启动应用

●调用生成代码到flash；

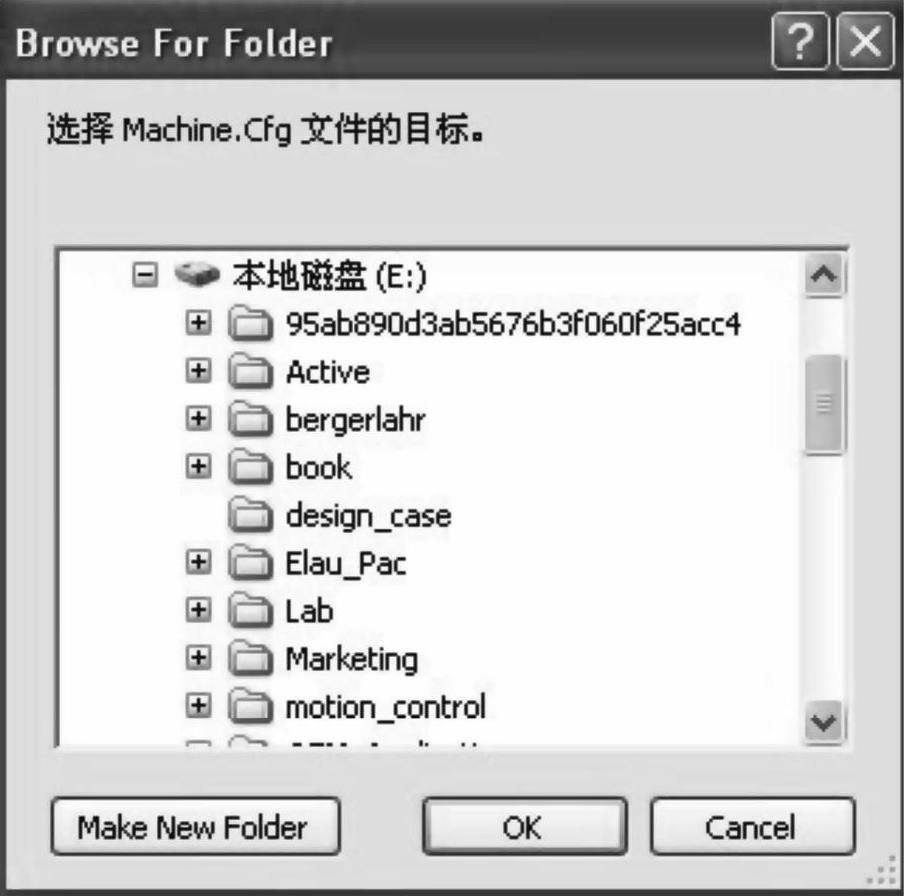

图7-7 保存配置文件

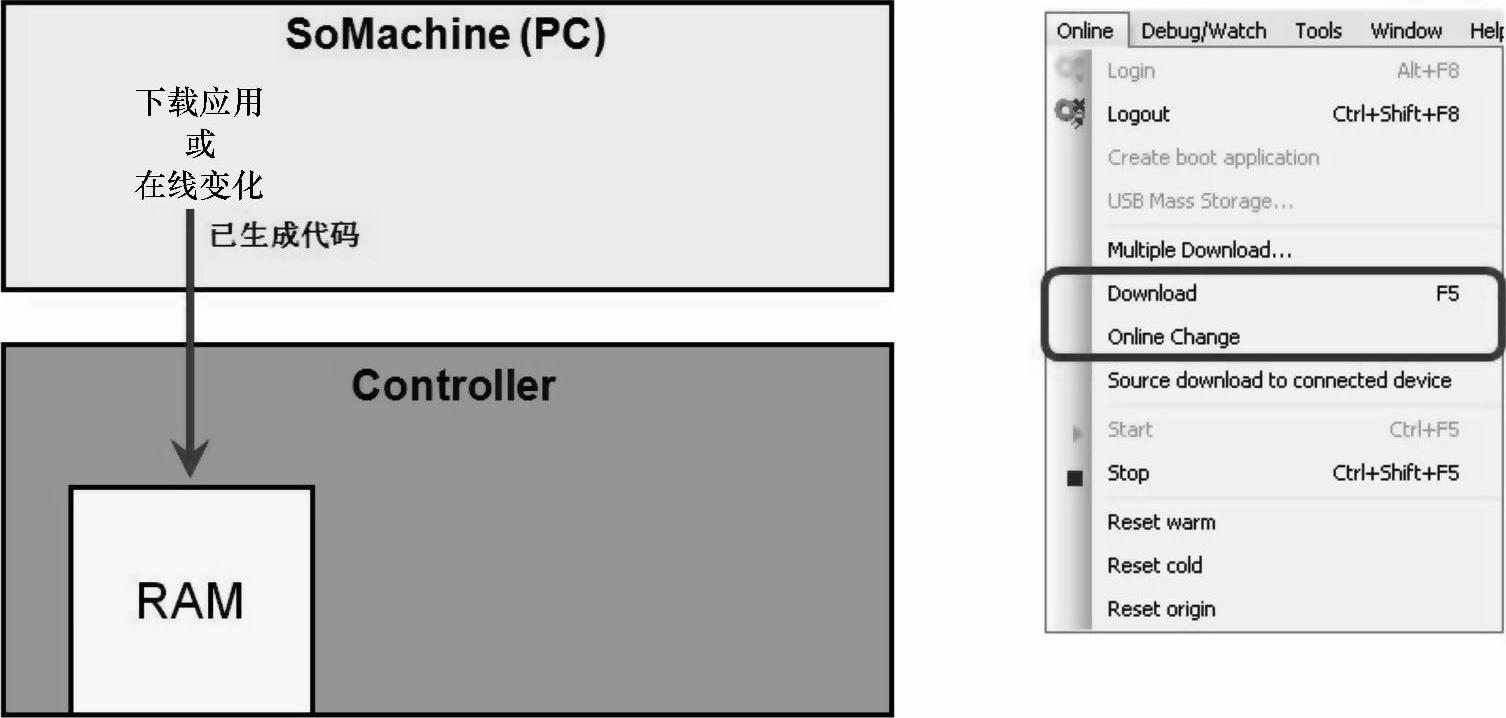

图7-8 编译完的代码下载到控制器的RAM

●M238必须在停止状态；

●上电周期；

●程序代码从FLASH到RAM。

创建启动应用如图7-9所示。

4.自动创建启动应用下载

按如图7-10设定后，每一次应用更新后，登录控制器都会完成自动下载。

5.启动应用的状态显示

（1）在控制器上的LED状态指示

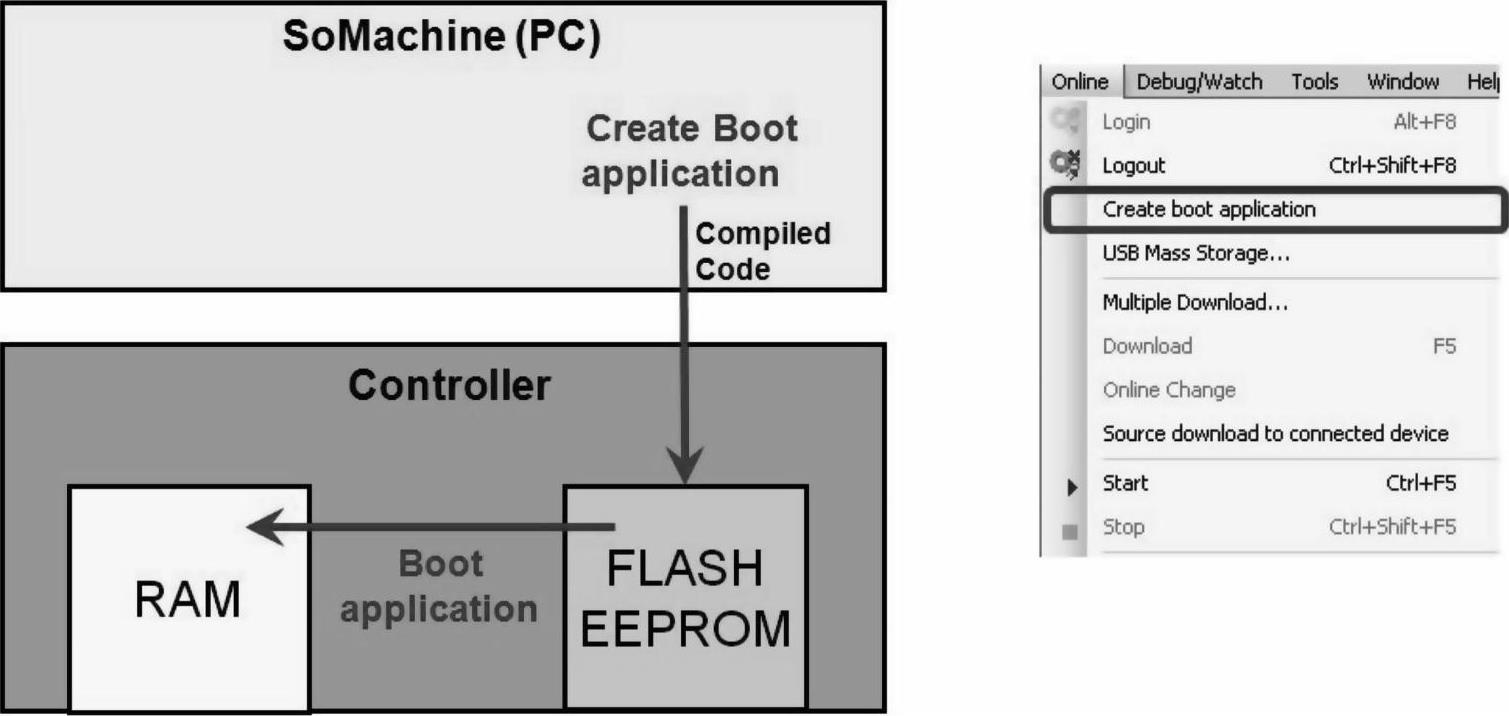

图7-9 创建启动应用

图7-10 设定自动启动应用

●M238-ERR灯慢闪（25%ON，75%OFF）；

●M258/LMC058-RUN绿色（RUN）或红，绿交替闪动（STOP）。

（2）SoMachine编程软件上的信息警示

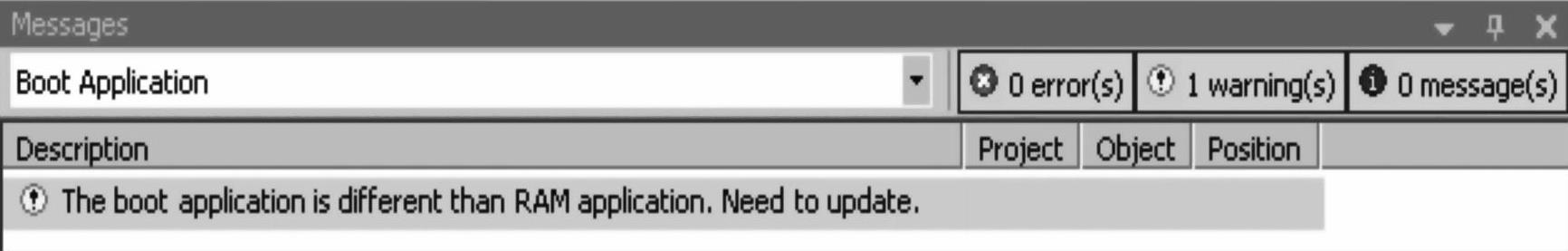

信息警示如图7-11所示。

图7-11 信息警示(www.daowen.com)

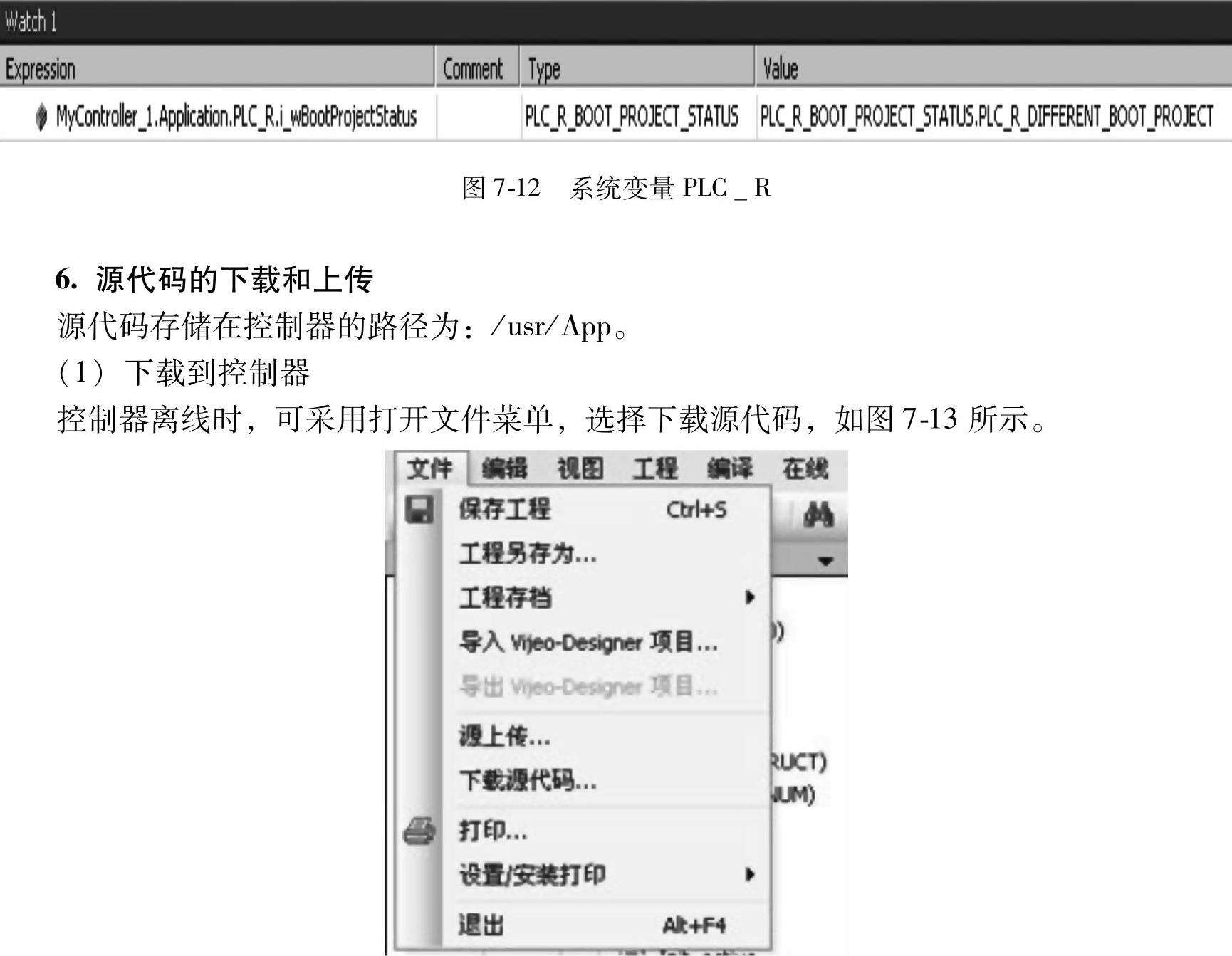

系统变量PLC R如图7-12所示。

图7-13 离线下载

控制器在线时，可采用打开在线菜单，选择下载源代码到连接设备上，如图7-14所示。

（2）上传到计算机

控制器离线时，可采用打开文件菜单，选择源上传，如图7-15所示。

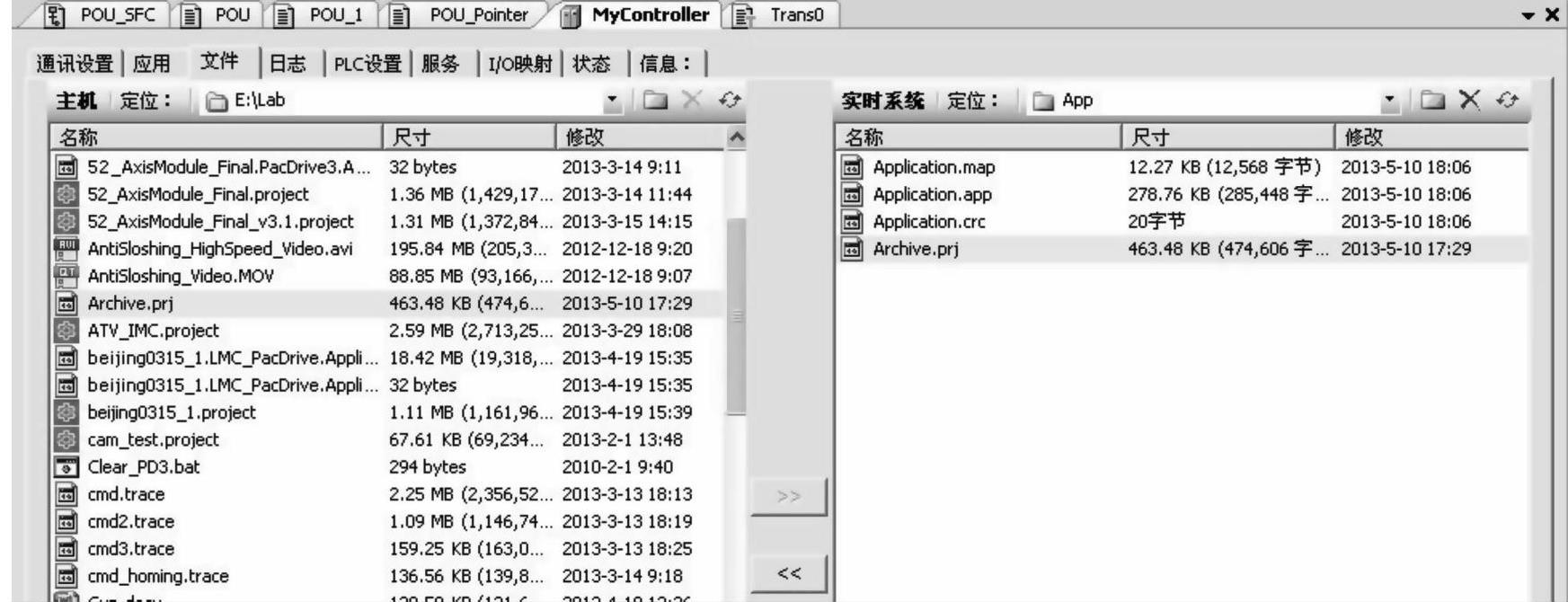

控制器在线时，可打开控制器栏目下的文件条目，从右侧控制器中选择源代码程序，上传到计算机中。

7.自动源代码下载

如图7-16所示，打开工程菜单，点击工程设置，进入工程设置菜单。

图7-14 在线下载

图7-15 在线上传

组态工程设置如图7-17所示。

在组态工程设置框，点击附加文件，会弹出附加文件框，如图7-18所示，选择要下载的文件即可。设置完成后，每当登录控制器时，相关文件就会自动下载。

8.文件的后缀表示

●SoMachine项目文件<文件名>.project

●SoMachine项目备份文件<文件名>.backup

●SoMachine压缩文件<文件名>.projectarchive

●使用设定<文件名>-USER.opt（如，设置观察的内容）

●应用码＆ID<文件名><设备><ID>.compileinfo

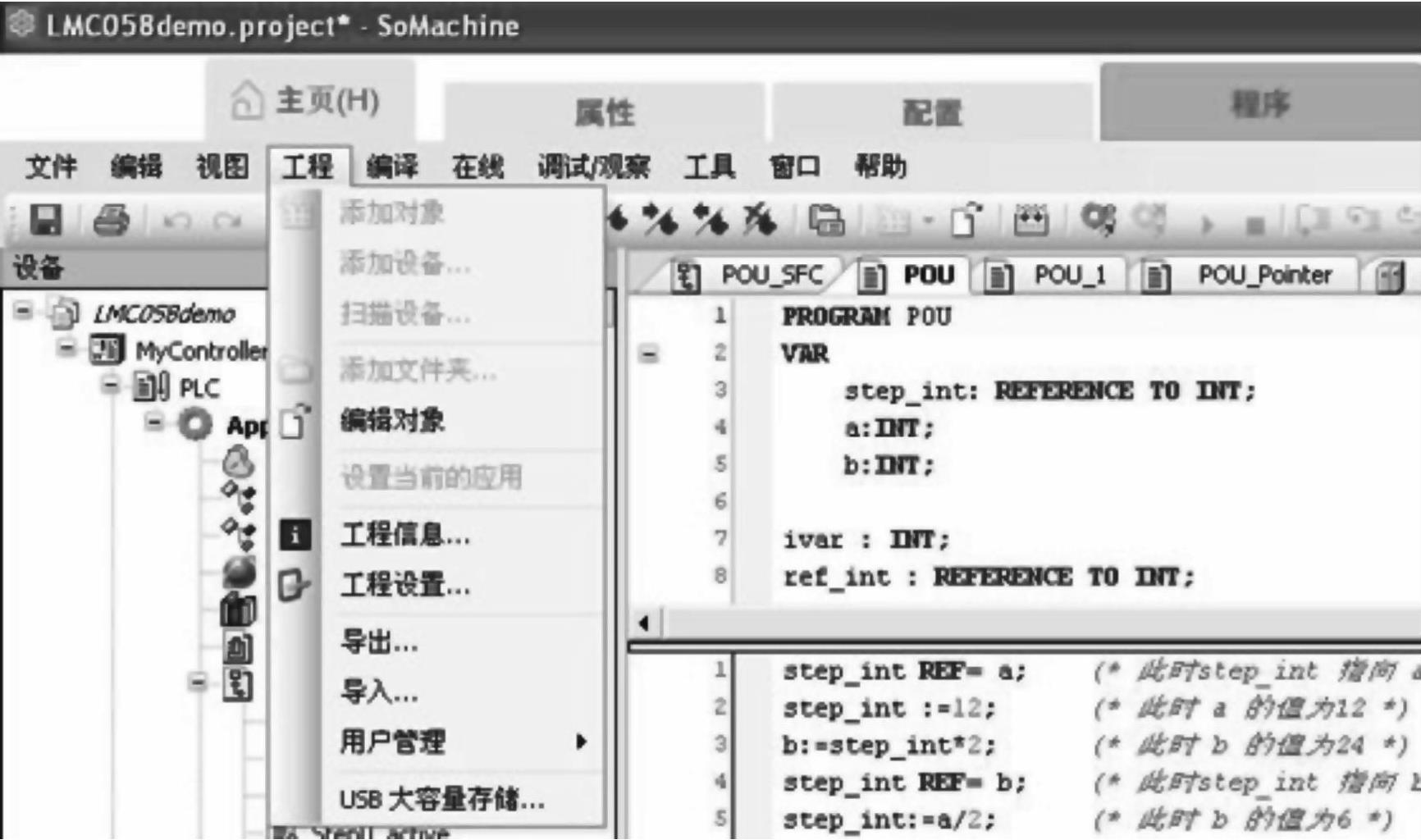

图7-16 打开工程设置菜单

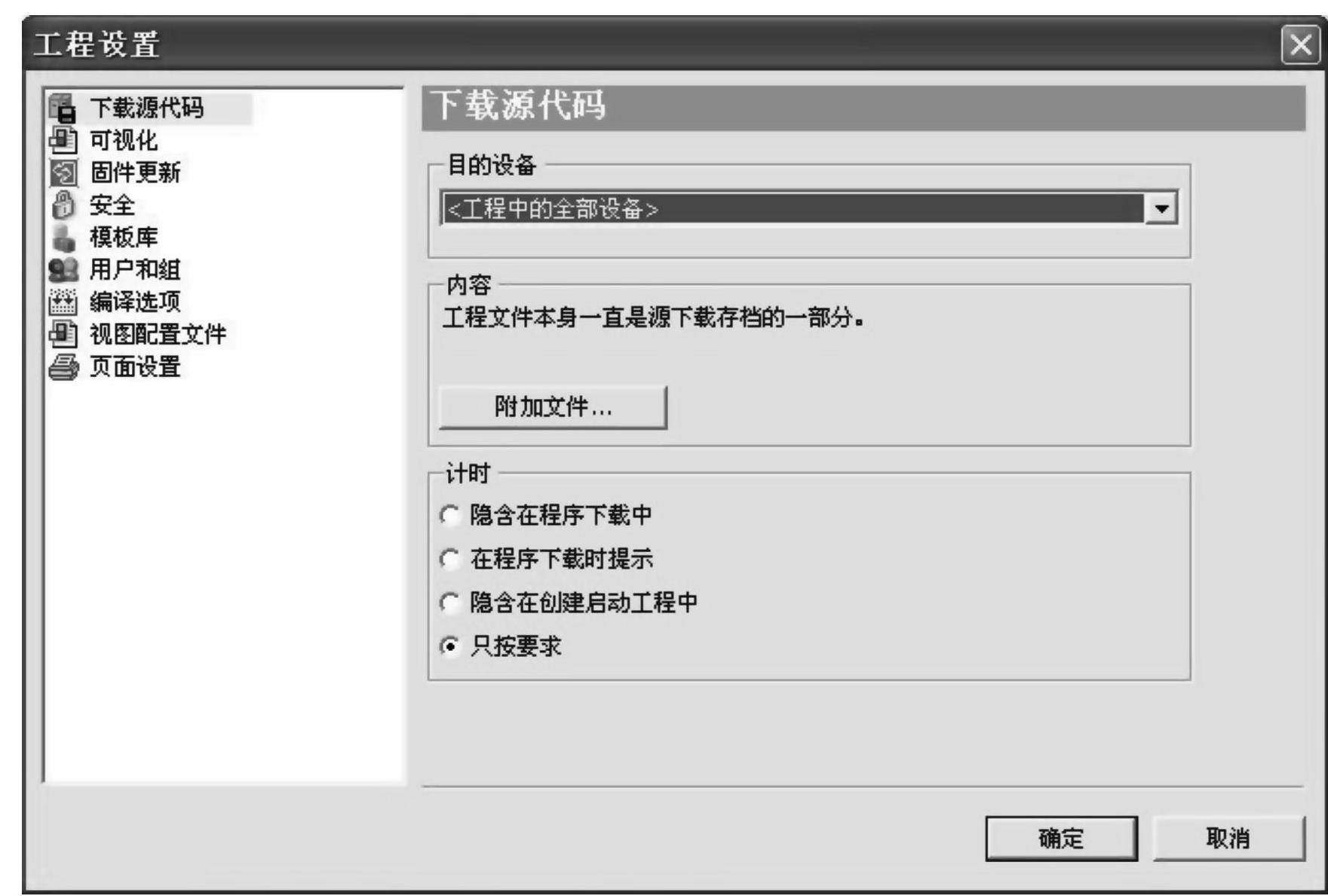

图7-17 组态工程设置

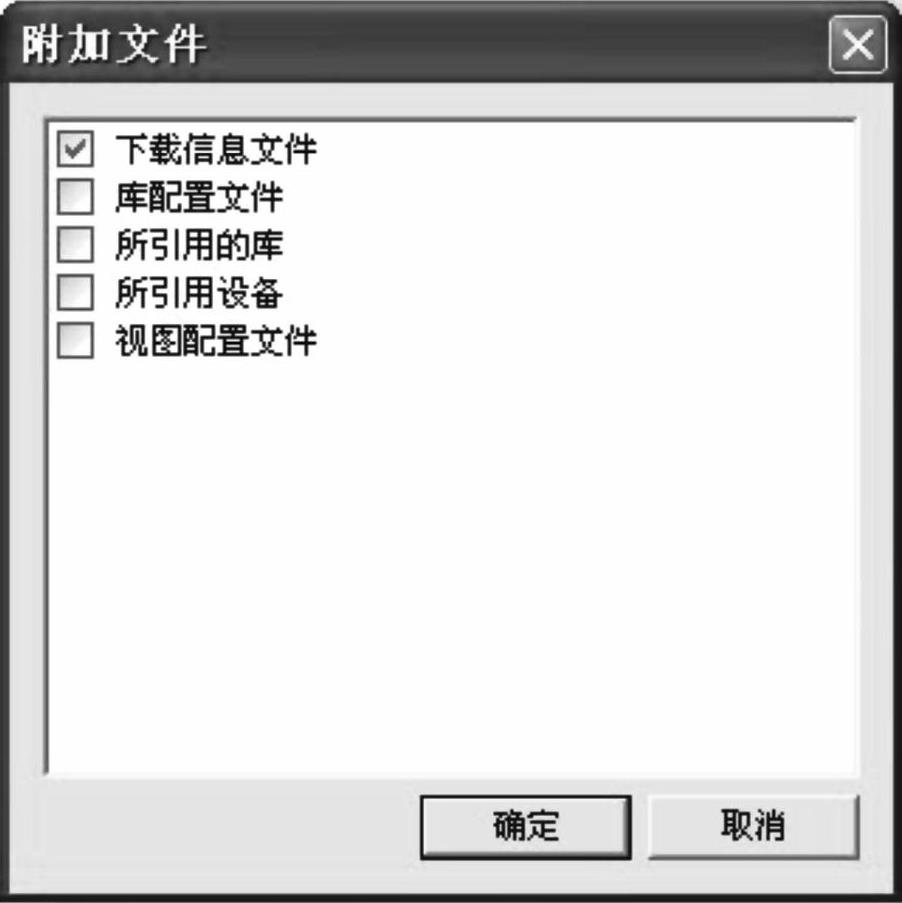

图7-18 选择要自动下载的文件

●启动应用<application>.app

<application>.crc

<application>.map

●控制器中的源文件Archive.prj

●通信组态Machine.cfg（界面设定，如.IP地址）
