1.控制器变量的物理地址

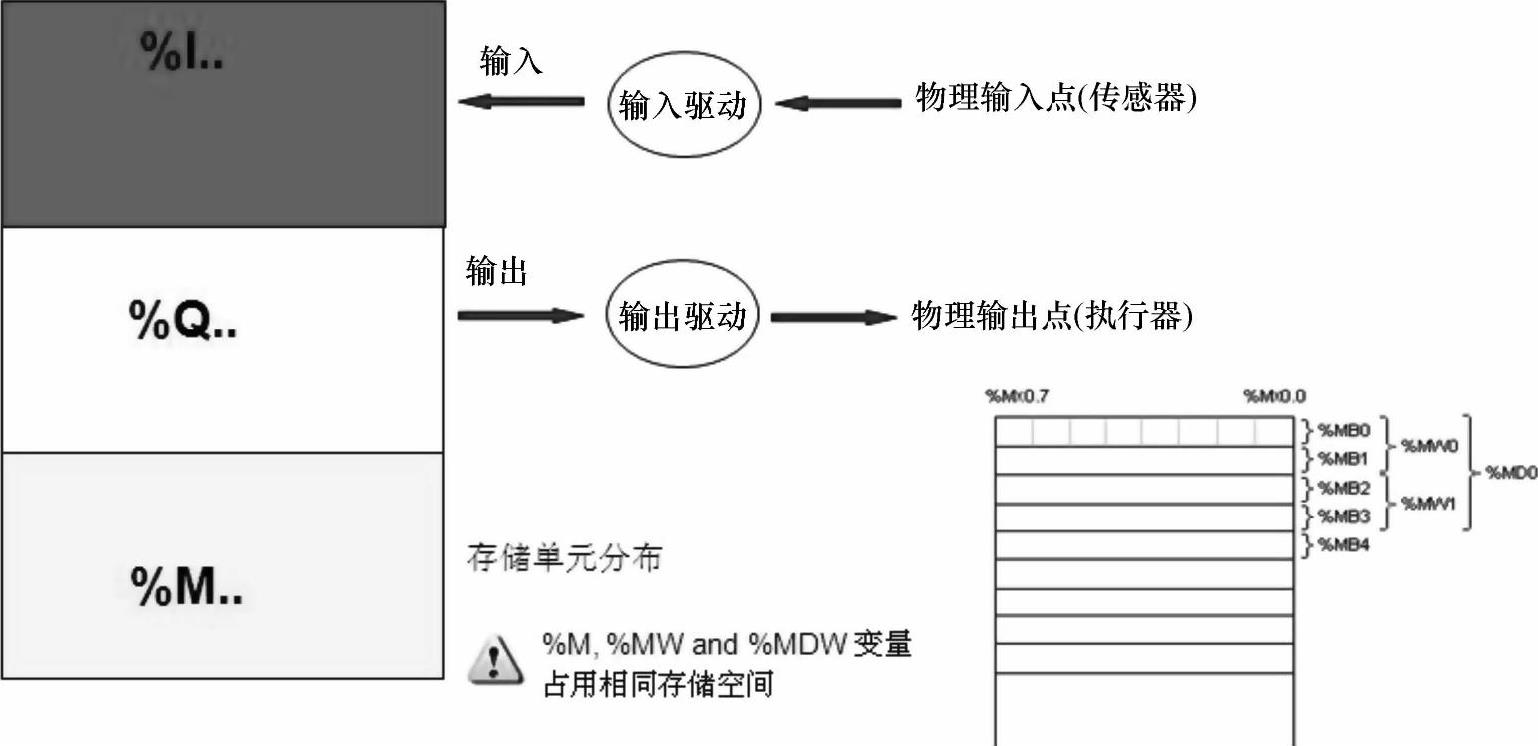

在控制器中，经常使用的符号如下，它们代表了使用的功能和地址分布状态。PLC地址定义及分布如图6-47所示。

图6-47 PLC地址定义及分布

地址语法表示

●百分号‘%’

●功能区-前缀

●I 输入

●Q 输出

●M 存储单元区

●容量

●X 位

●B 字节（8位）

●W 字（16位）

●D 双字（32位）

例如：

%IW215=输入字215(www.daowen.com)

%QX3.1=输出字节3的第一位

%MD48=双字48存储单元

2.I/O映射

设备配置对话框（设备编辑器）被命名为“<设备类型>I/O映射”（例如，“DP-模块I/O映射”）。它用来在工程变量上映射PLC，也就是为应用程序的变量分配设备输入、输出地址和存储地址。

应用目前操作的I/O被定义在PLC设置对话框中，如图6-48所示。

图6-48 I/O映射配置

你可以在SoMachine在线帮助文件中，参阅下列内容：

I/O映射信息；

使用I/O映射对话框；

强制I/O隐式变量。

3.关键字“AT”

除了使用I/O映射对话框，通过“AT声明”也可以为一个变量分配一个地址。例如：

My_input7_AT%IX0.7：BOOL；

Trigger_1AT%MX2.2：BOOL；

这些变量声明可以在一个程序块中或全局变量列表中实现。
