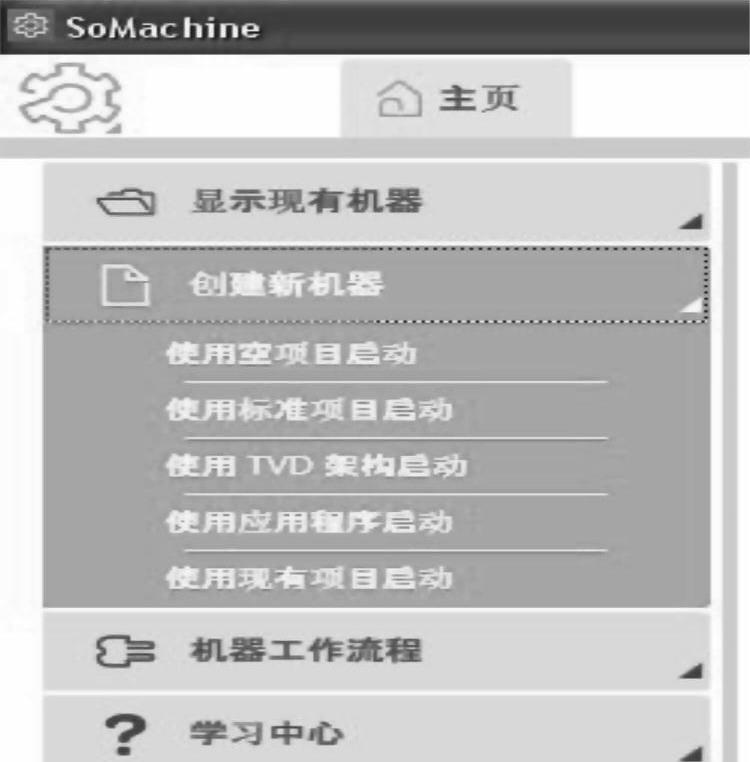

打开主页,如图4-1所示,点击使用空项目启动。
弹出界面,对项目命名一个文件名,然后点击“Save”,把启动文件存储在设定的文件夹内,如图4-2所示。
这个存储的文件,以后可以在显示现有机器栏目下调用。

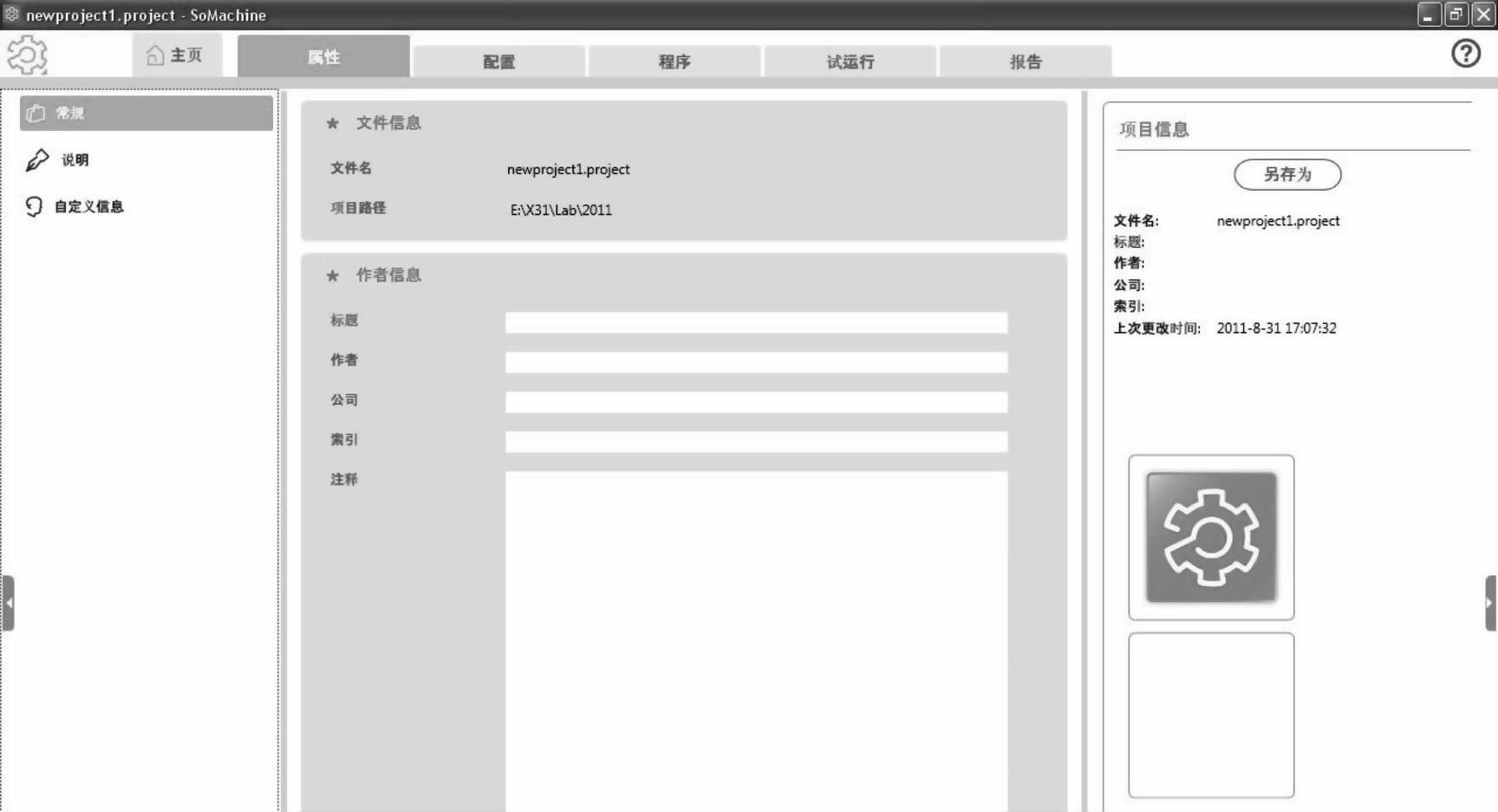

存储这个文件后,进入到属性页面,可以先填写项目的有关信息,如图4-3所示。

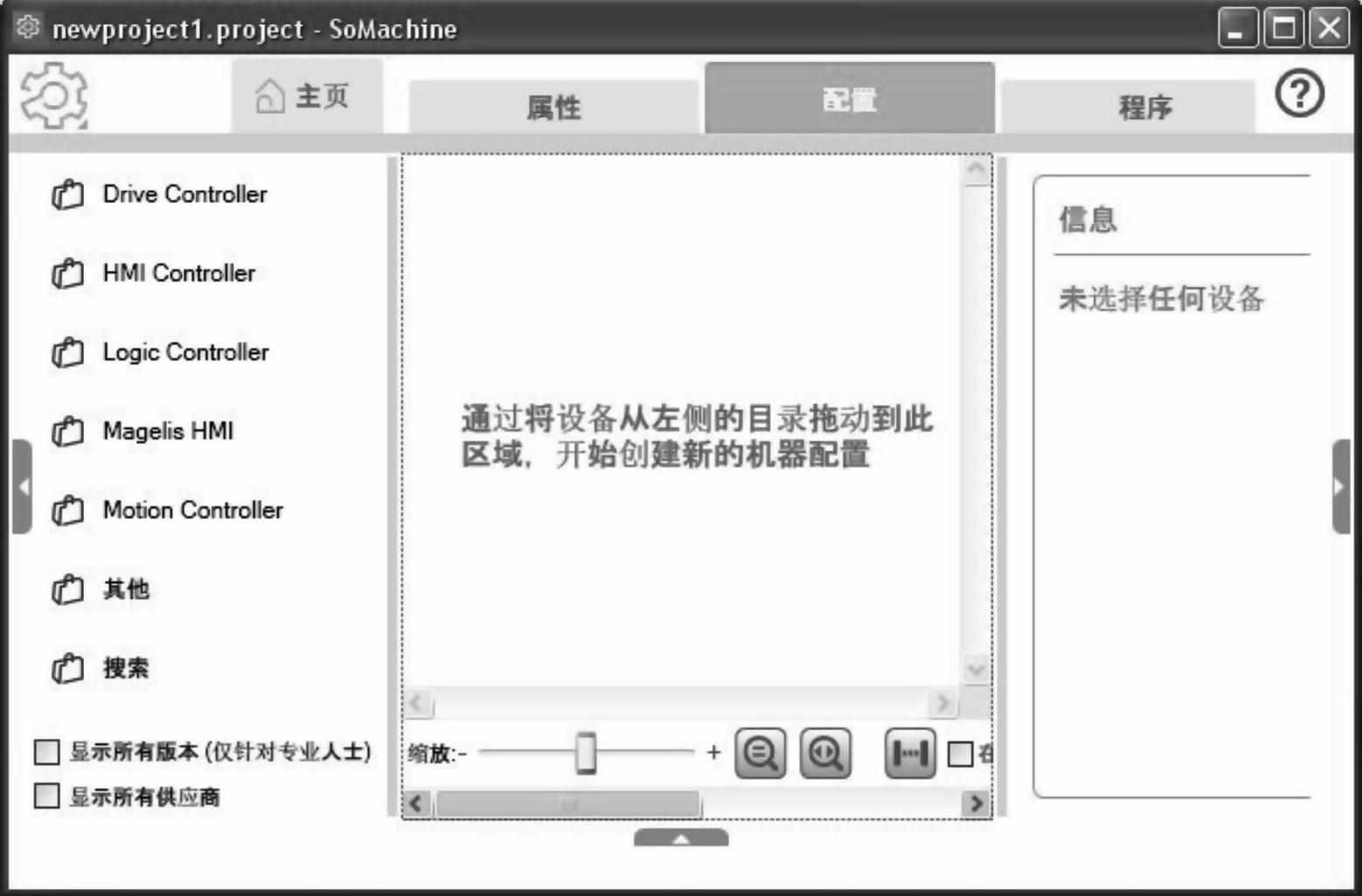

填写完项目信息,就可以进入配置阶段,如图4-4所示。在这个阶段中,可以根据客户的要求,选择硬件平台,然后把相应的控制器拖动到工作区内。

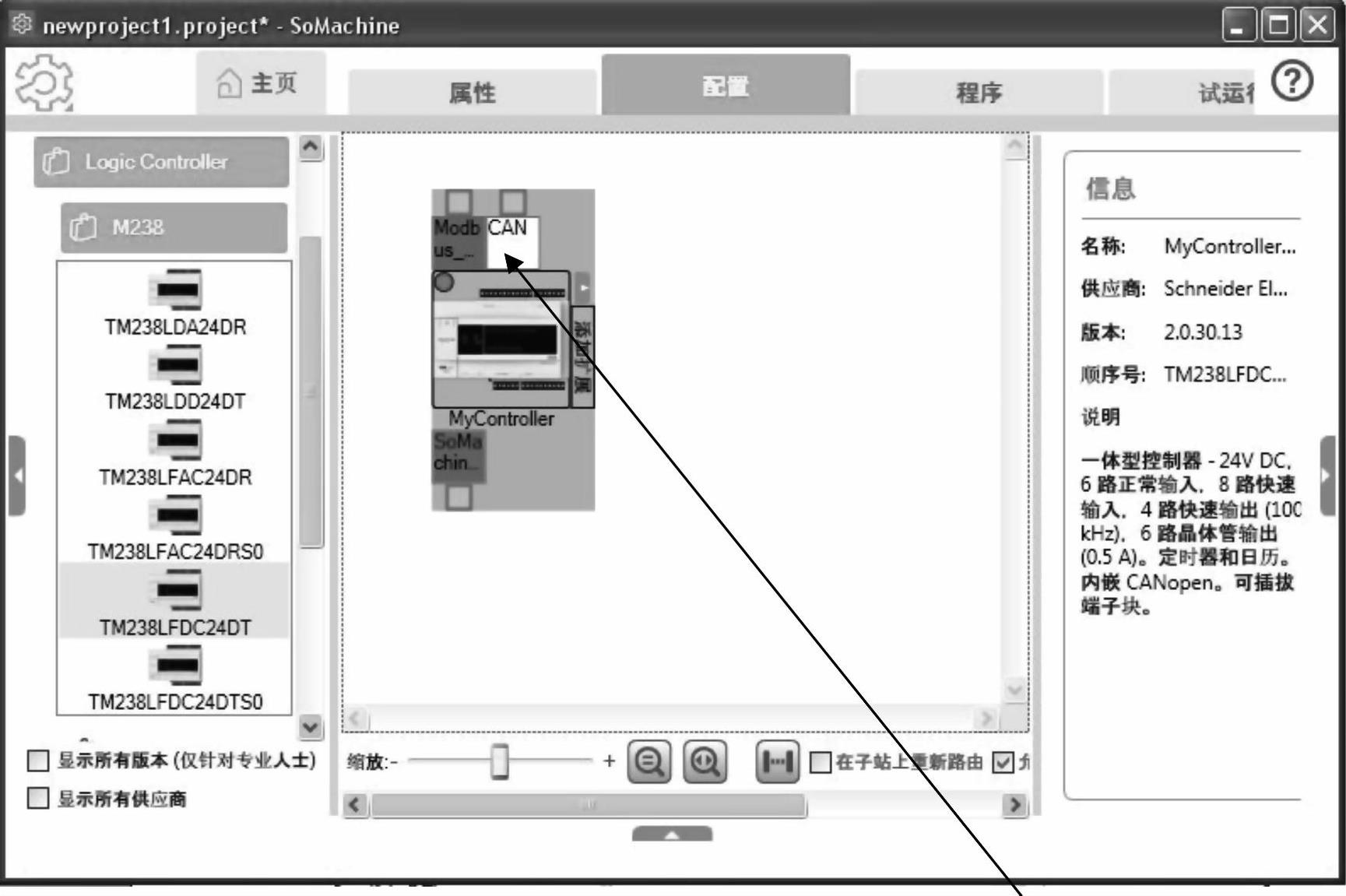

例如,我们选择逻辑控制器平台的控制器TM238LFDC24DT,把此控制器拖到工作区内,如图4-5所示。
把控制器拖入工作区后,可以建立相应的外围设备。如通过CANopen总线控制一台变频器,一台伺服驱动器。这样,就可以点击工作区内控制器的CAN总线框,来添加设备。
图4-1 创建新机器
图4-2 建立文件
图4-3 填写项目信息
图4-4 配置硬件控制结构
图4-5 把控制器拖到工作区

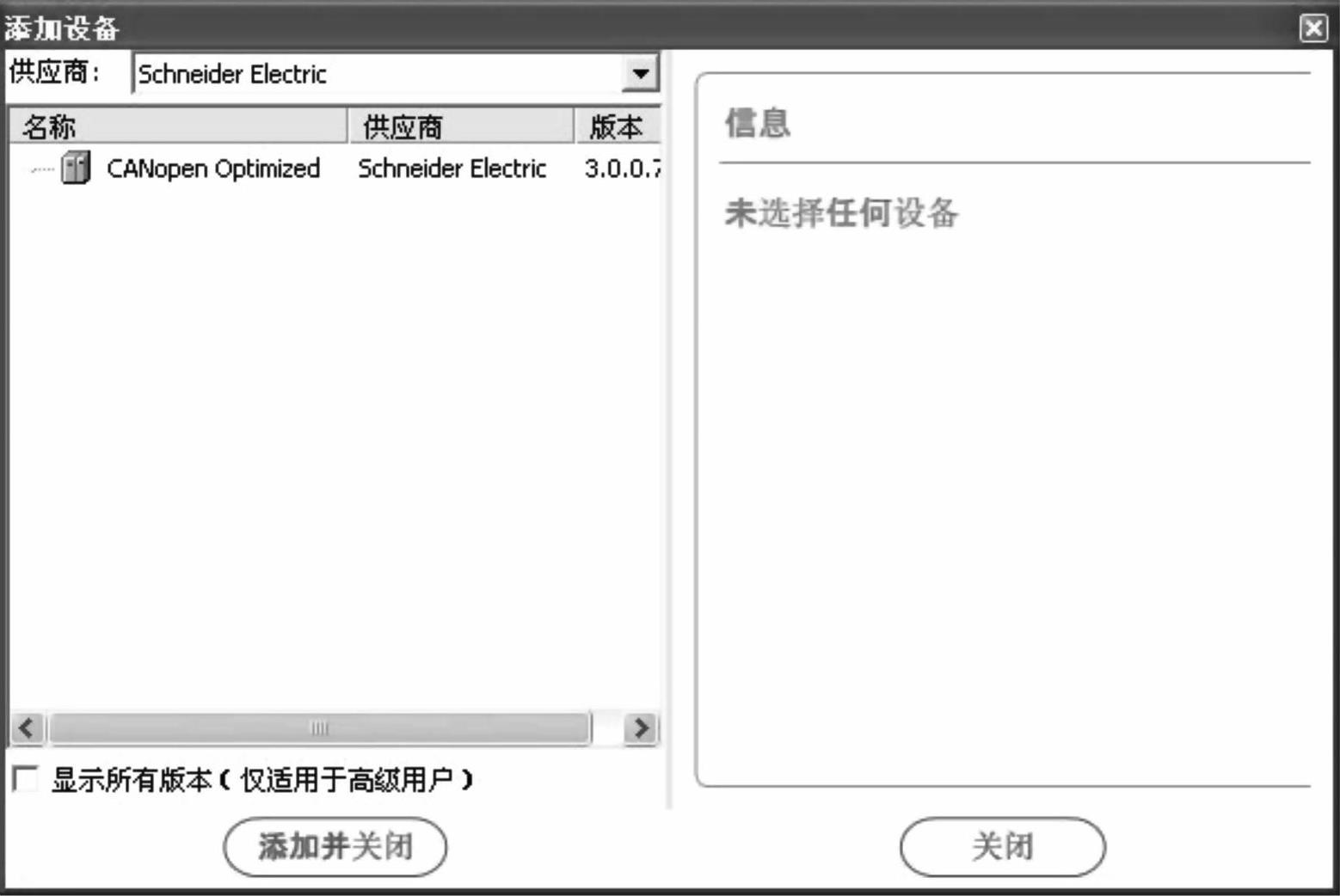

点击总线框后,会弹出图4-6所示界面,选择CANopen Optimized,然后点击“添加并关闭”。
图4-6 添加总线口(www.daowen.com)

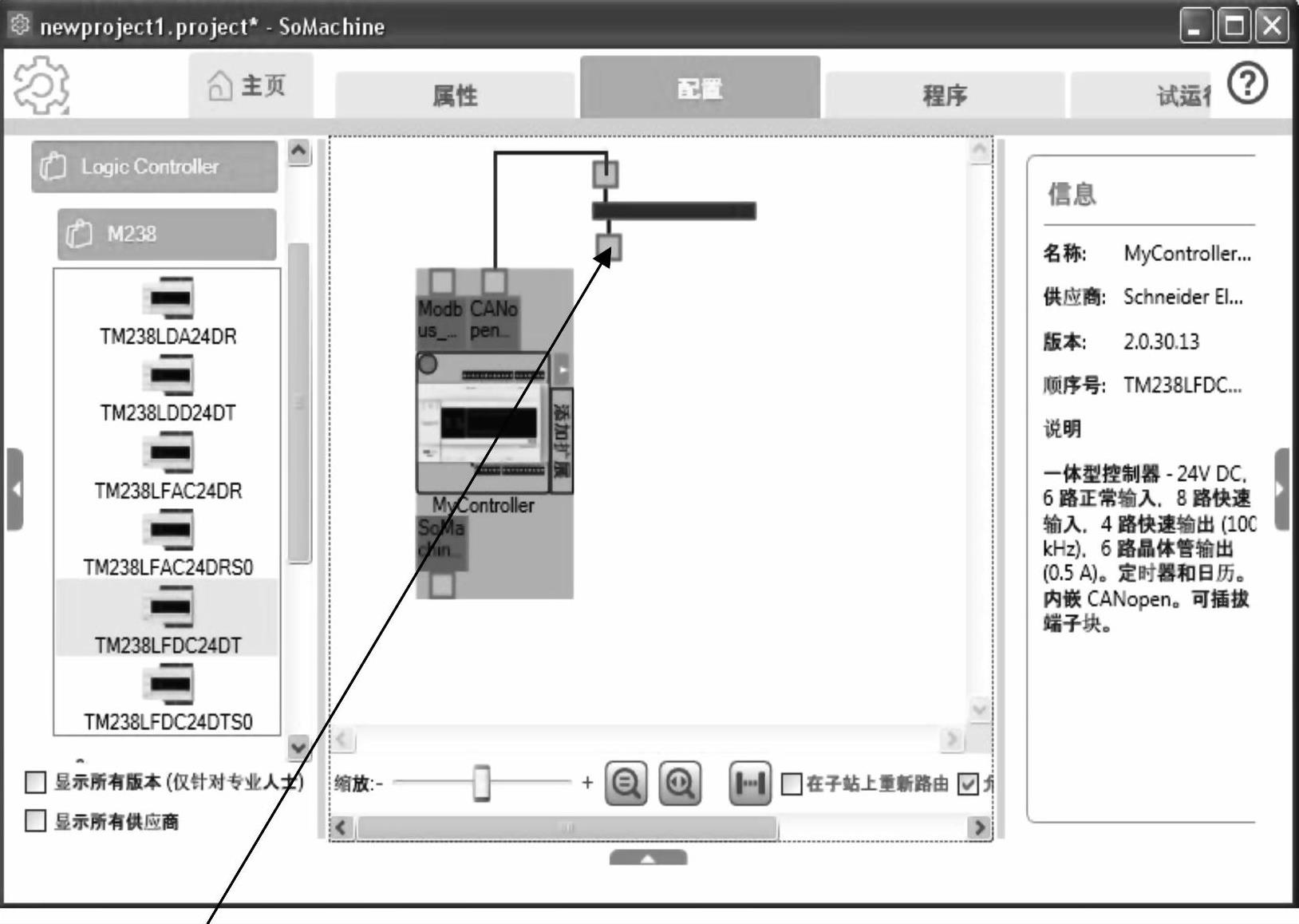

这样,我们加上了一个CANopen口,如图4-7所示。
图4-7 加入总线连接器

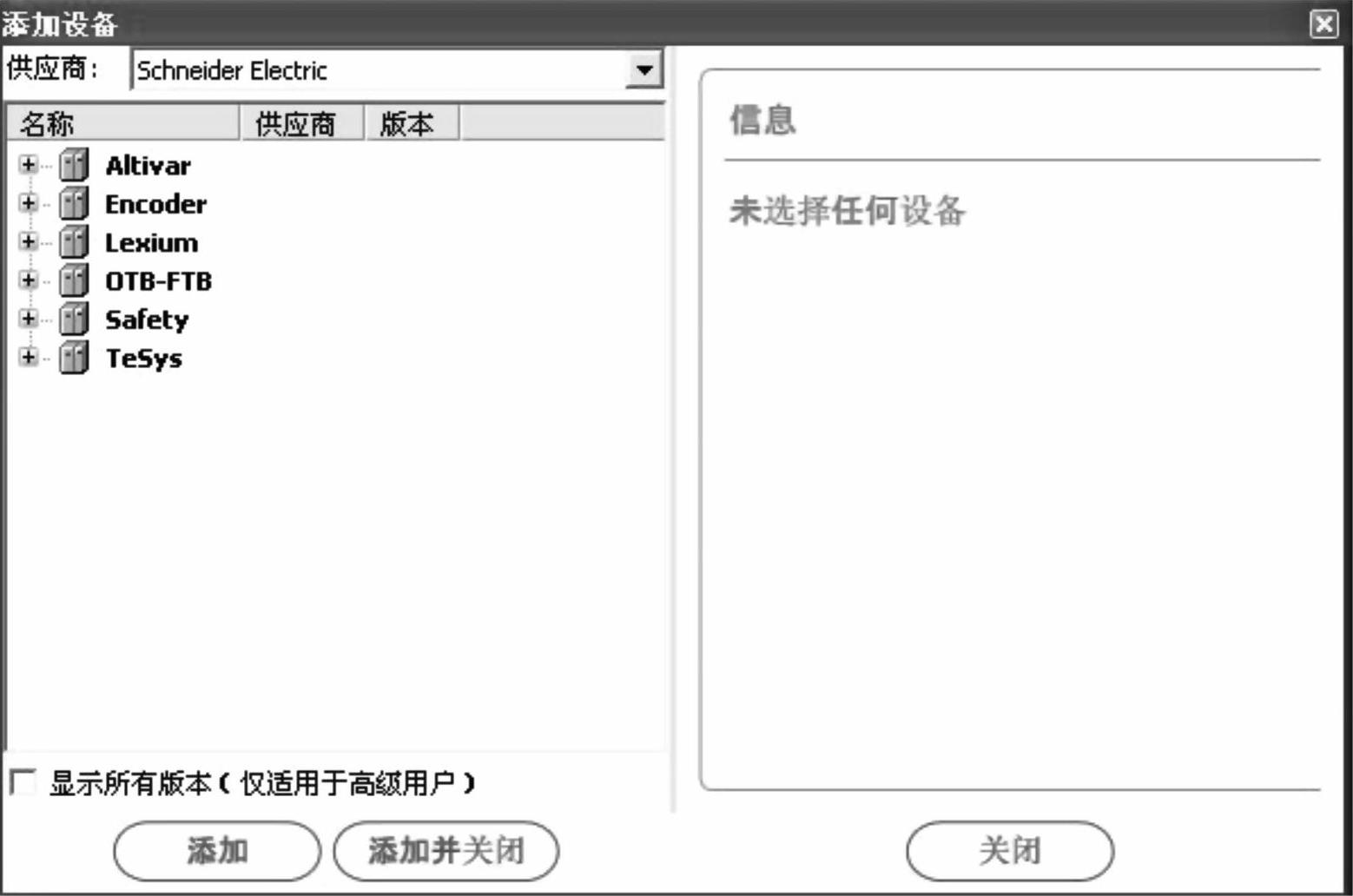

点击总线口,弹出添加设备界面如图4-8所示。
图4-8 添加设备项列表

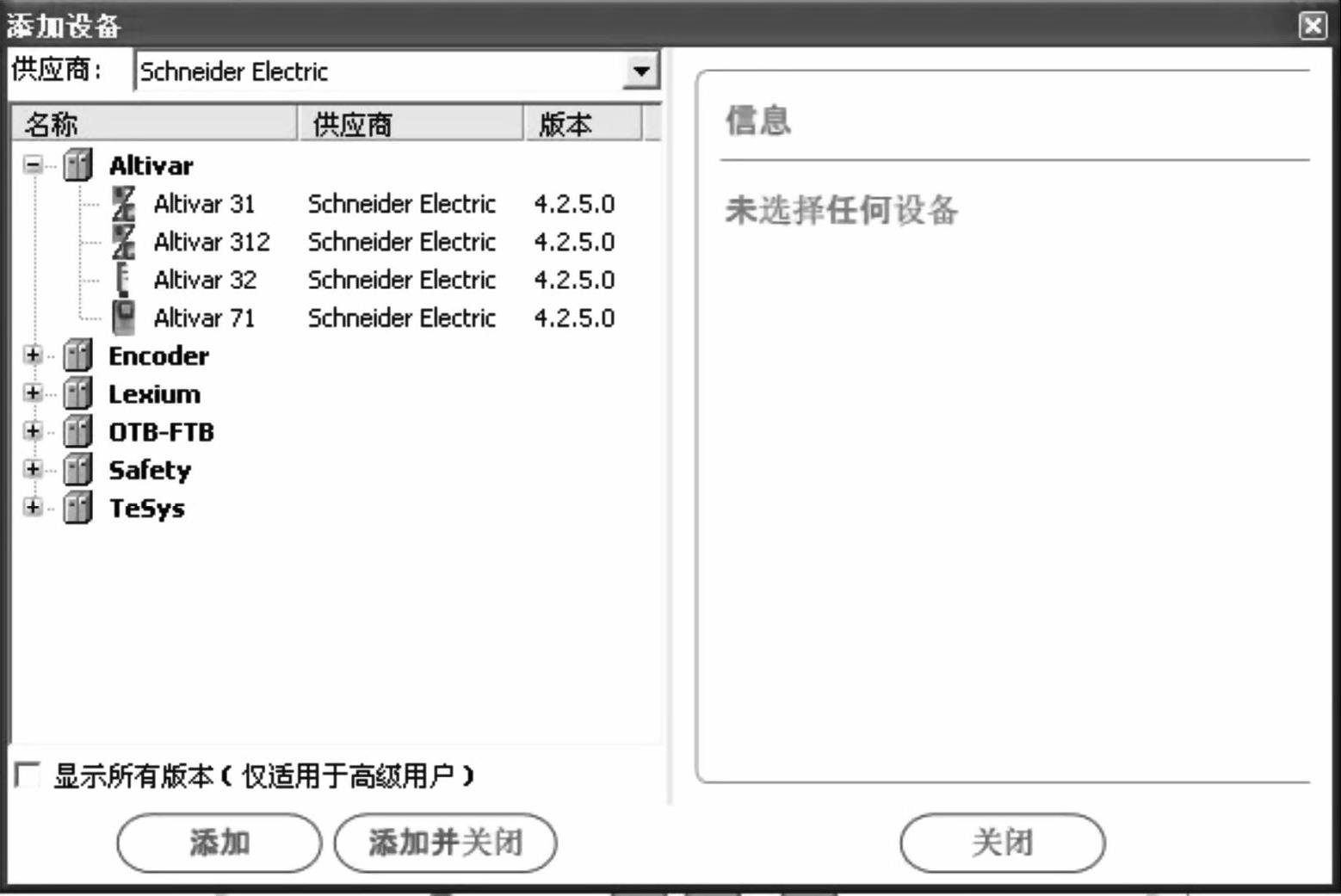

在这个设备项列表里,可以选择添加变频器(Altivar)、编码器(Encoder)、伺服驱动器(Lexium)、远程I/O(OTB-FTB)、安全开关(Safety)、接触器(TeSys)等。如加入变频ATV32打开Altivar,如图4-9所示选择Altivar32。
图4-9 添加变频设备

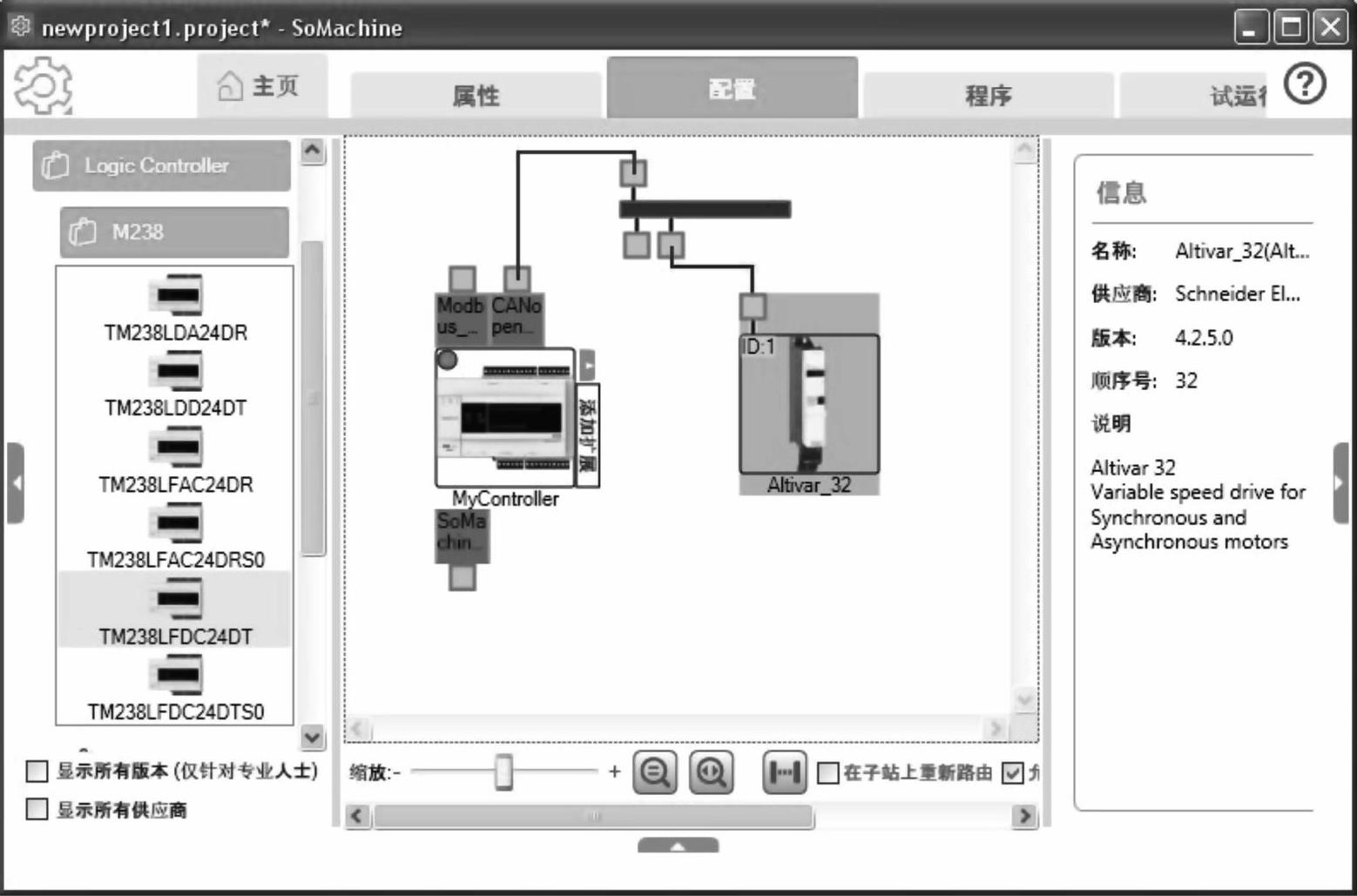

点击“添加”,则在CANopen总线口上加上了一台变频器,如图4-10所示。
图4-10 添加了一台变频器

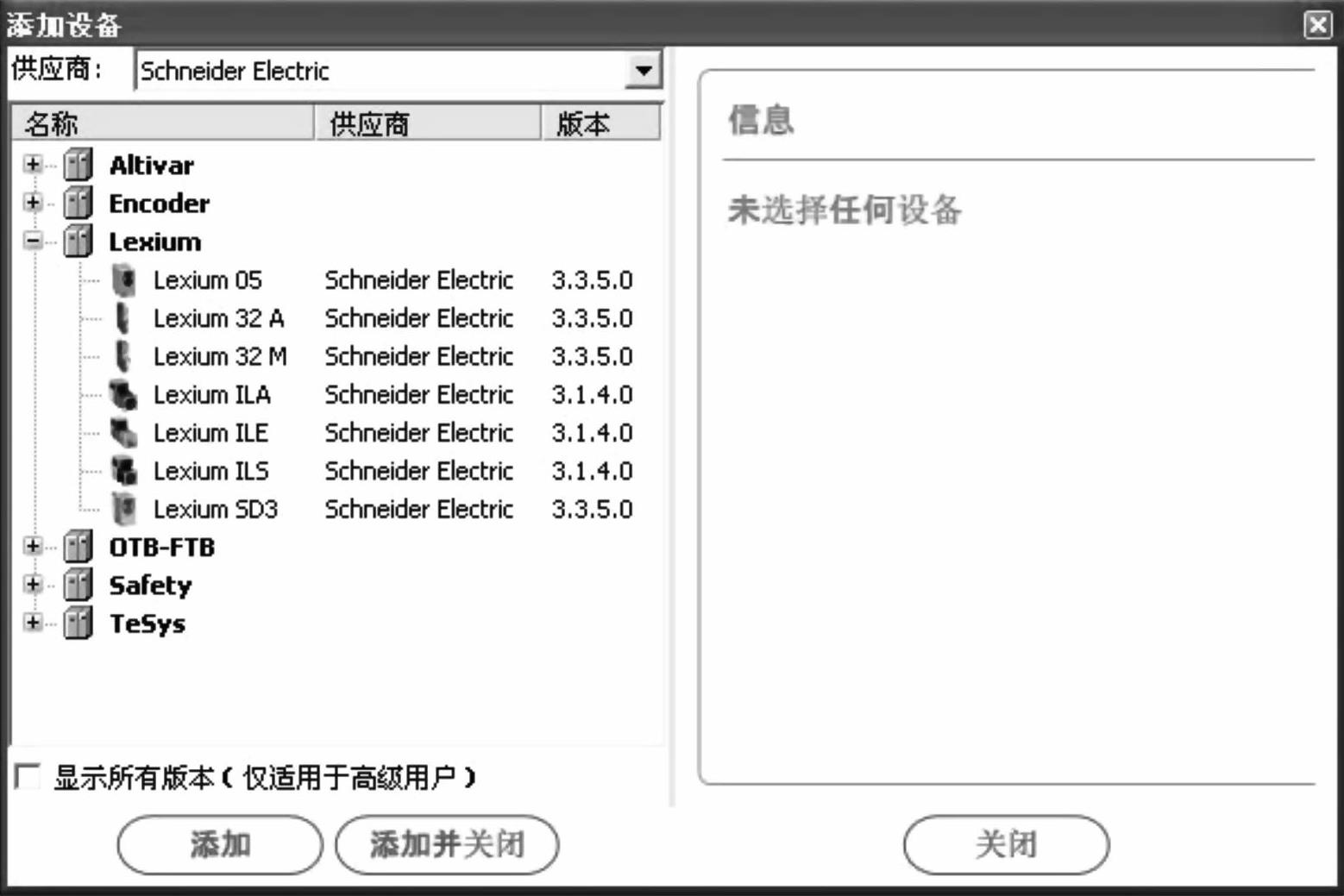

在添加设备界面中,打开Lexium,选择加入一台伺服Lexium32A,如图4-11所示。
图4-11 添加伺服Lexium

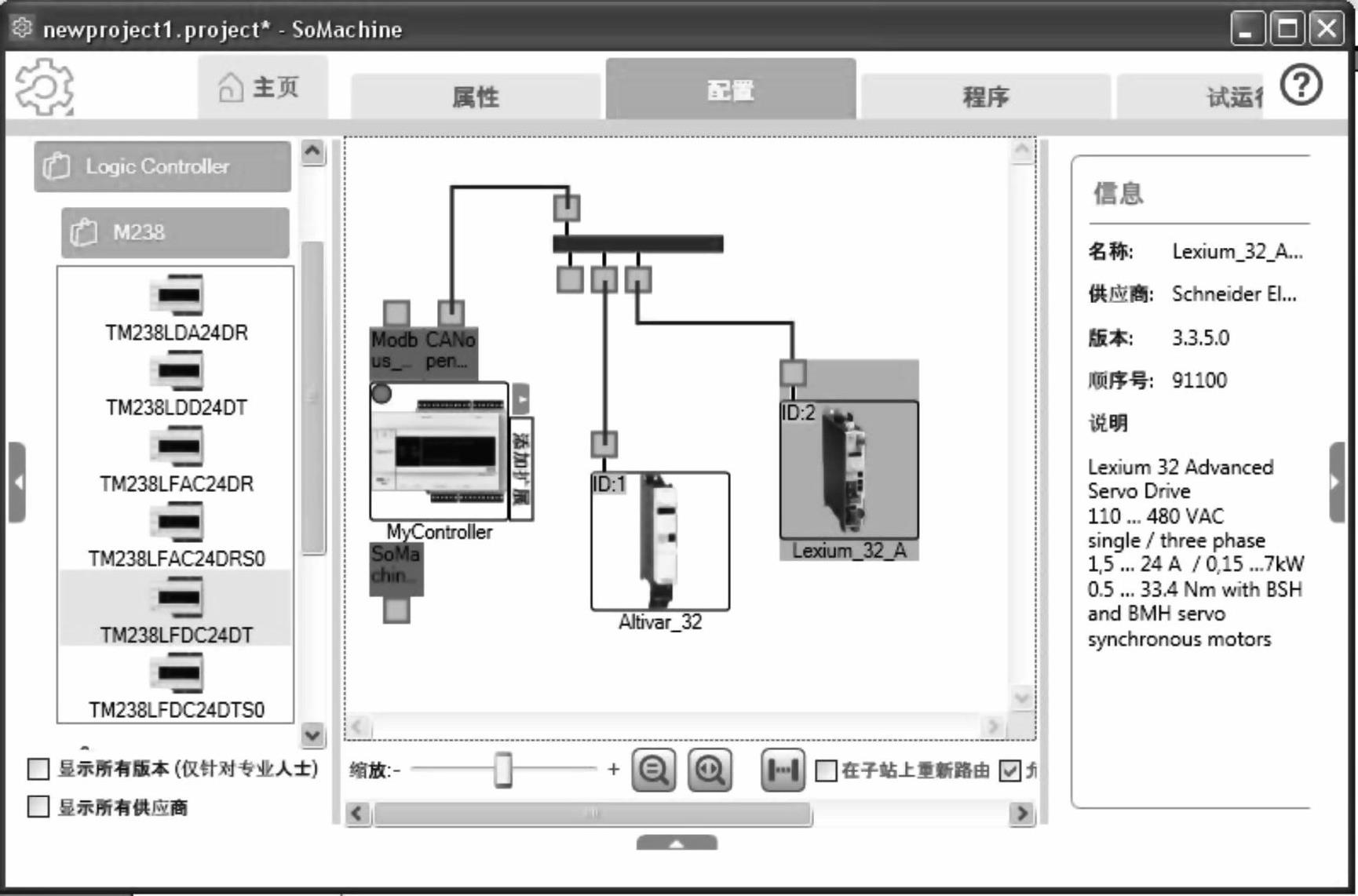

点击“添加并关闭”,则又加入一台伺服Lexium32A,如图4-12所示。
图4-12 添加了一台伺服
同理,打开添加画面,还可以根据需要添加更多的控制设备和元件。当配置好控制系统的结构时,就可以进入程序,开始软件的设计。
