在进行模型转化前，通常需要进行如下三方面准备工作：

1.指定预制配置并载入想要应用的预制服务

具体操作步骤见本章第9.1节。选择预制服务时，通常从系统类型、尺寸范围、压力等级、材质、连接方式等方面进行考虑。要确保选定的服务必须包含设计图元所使用的所有尺寸。

2.根据需要调整按钮代码的优先级

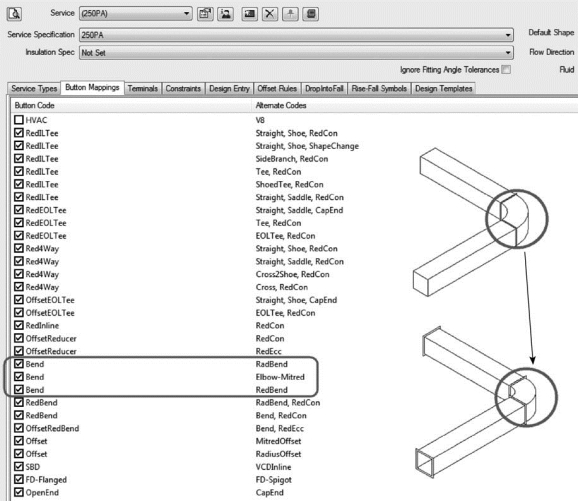

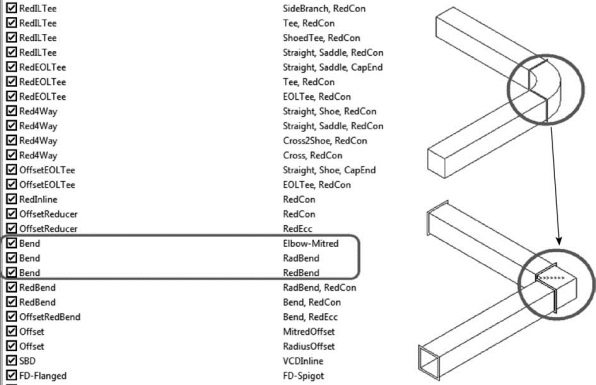

Auto desk® Revit® MEP族具体转化为哪个预制构件，默认按照应用的服务在Auto desk®Fabrication产品中“按钮映射”选项卡按照按钮代码定义的优先级来进行(按钮代码相关概念可参考本书第7章7.3.7小节)。图9-73及图9-74展示了同一个风管设计模型在应用Duct Work：(250PA)这个服务时进行转化时，由于按钮代码的优先级不同，转化后出现的弯头也不同。

图9-73

图9-74

3.定义族与预制构件的映射关系

对于管道附件和风管附件(阀门、风阀、消声器等)，可以在Auto desk®Revit®族和Auto desk®Fabrication预制构件之间创建关联关系，将Auto desk® Revit®族映射到Auto desk®Fabrication预制构件，在转化时会遵循映射定义一一替换。需要注意的是，直管段及管件族无须进行映射即可按照服务的定义进行转化。而对于管道附件和风管附件这类族，如果没有定义映射就不会被转化，但仍然会与转化的预制管网保持连接。

定义映射关系的方法如下：

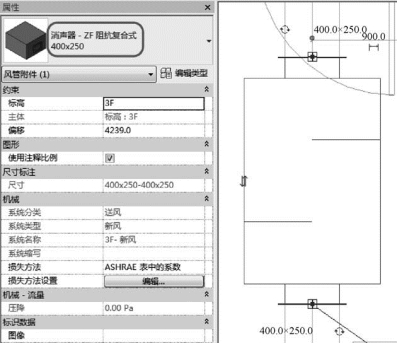

(1)这里以风管系统中的矩形消声器为例，它的族名称为“消声器ZF阻抗复合式”，类型为“400×250”，见图9-75。如果想要将其转化为“Revit MEP Metric Content V2.1”预制配置中，属于“Ductwork：(250PA)”服务的“Attenuator(SAT)”，首 先 需 要 在Auto desk® Fabrication EST me p 2018中，进行映射关系的定义。

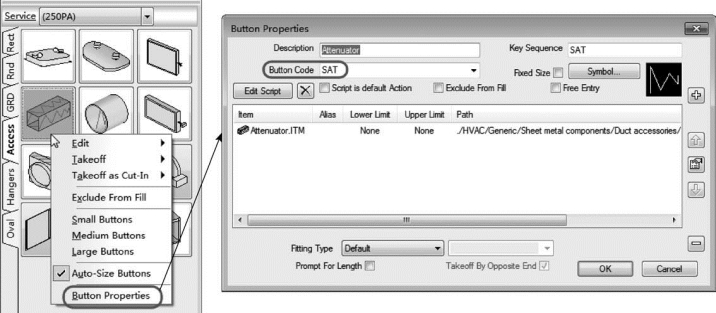

(2)在Auto desk® Fabrication EST me pTM 2018中，选 择Revit MEP Metric Content V2.1预制配置创建空白作业后，浏览至“Ductwork：(250PA)”服务，在Access选项卡，右击构件“Attenuator”，然后单击“Button Properties”，在弹出的“Button Properties”对话框中可以看到，这个构件的按钮代码是“SAT”，见图9-76。然后单击“OK”，关闭“Button Properties”对话框。

图9-75

(www.daowen.com)

图9-76

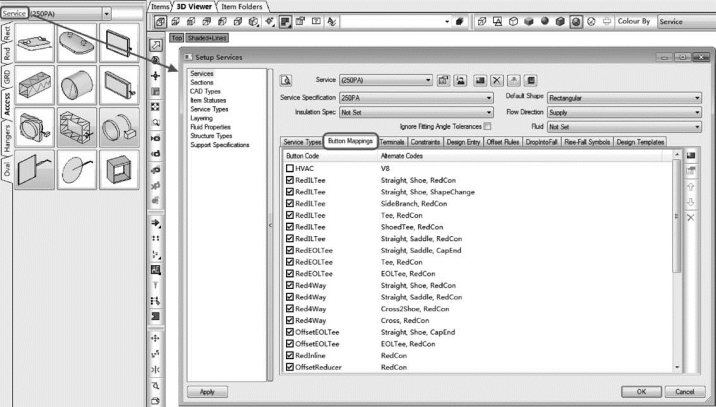

(3)单击左上角的“Service”按钮，在弹出的“Setup Services”对话框中，切换至“Button Mapping”选项卡，见图9-77。

图9-77

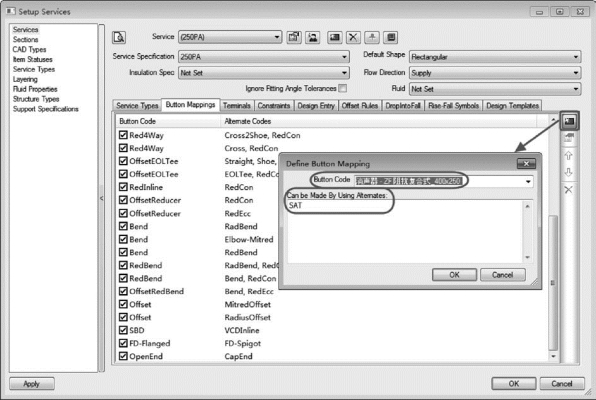

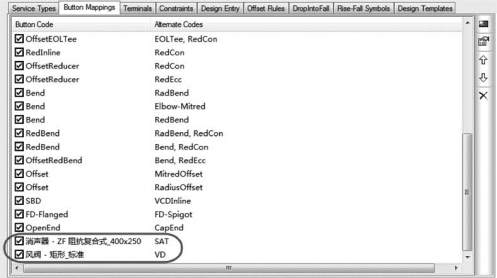

(4)单击右上角的按钮，会弹出“Define Button Mapping”对话框，在“Button Code”里输入要为其创建映射的Auto desk® Revit®图元的族名称和类型，族名称和类型之间使用下划线连接，本例中即为“消声器ZF阻抗复合式_400×250”；在“Can be Made By Using Alternates”里输入预制构件的Button Code，本例中即为“SAT”，见图9-78，然后单击“OK”退出对话框。可以按照这个步骤将多个Auto desk® Revit®族映射到Auto desk®Fabrication预制构件，见图9-79。最后再次单击“OK”退出“Setup Services”对话框。

图9-78

图9-79

(5)在Auto desk® Fabrication EST me p 2018中进行了定义后，回到Auto desk®Revit®，加载想要应用的服务，本例中为Duct：(250PA)。如果已经加载了这个服务，需要将其卸载后再次载入。

至此，完成了风管设计模型转化前的准备工作。但目前，模型转化功能仍然有以下一些局限性：

①部分功能或族不支持转化：对正、电缆桥架、分析连接。此外，倾斜管道和风管也不完全受支持。

②部分族不支持转化，但会与已经转化的图元保持连接：机械设备、软风管和管道、风道末端、喷淋装置和卫浴装置。不过，直接连接到风管平面的风道末端，不能再和已经转化的风管保持连接。

③转化功能目前可能出错的一些应用场景或构件包括：未居中对正的风管支管接头、偏心变径管件、具有开放连接件的管件、通过过渡件连接到设备上的管路。这种情况下，建议先暂时将其修改为居中对正的支管接头、同心变径管件等，转化成功后，再通过Auto desk® Revit®“属性”选项板，将其更改为真正想应用的预制构件。

④转化时，族标记会被移除。
