放置预制构件的最佳方法

1.放置预制构件相关功能

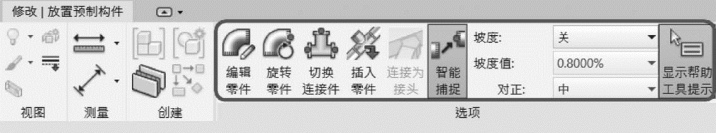

单击“MEP预制构件”选项面板中任意一个构件,功能区会出现“修改|放置预制构件”选项卡,该选项卡提供了逐个放置预制构件时可供使用的功能,见图9-52。

图9-52

这些功能包括:

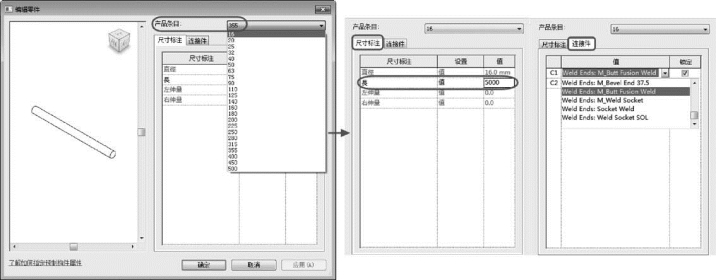

(1)编辑零件:编辑不同产品条目时尺寸标注的数值、相关参数的设置,以及切换构件的连接方式,见图9-53。

图9-53

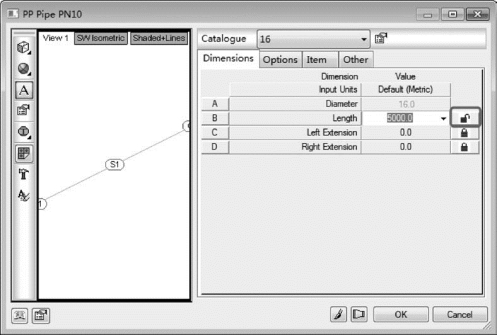

可以看到,在“尺寸标注”选项卡中,只有“长”这个参数是高亮可编辑的,其余的参数均为灰显,不可编辑。这是由于其他三个参数在Auto desk®Fabrication EST me pTM被锁定,为不可编辑参数,只有“Length”这个参数被解锁开放出来供用户编辑,见图9-54。同理,连接件也是因为被开放才可供用户选择,更换连接方式。

图9-54

(2)旋转零件:以预制构件插入点为中心在平面旋转构件,也可按空格键旋转构件。每按一次按钮或空格键,构件就被逆时针旋转90°。

(3)切换连接件:在放置构件的过程中,可在构件连接件间切换,选定某个连接件作为插入点,也可按向上箭头进行连接件切换。

(4)智能捕捉:启用智能捕捉可以帮助用户快捷地捕捉到目标连接件。

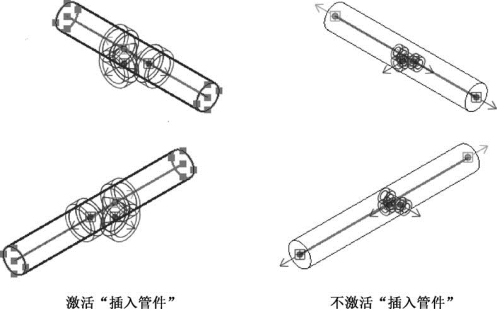

(5)插入零件:将三通、阀门、风阀等具有插入管段行为的构件添加到现有直管段。如果在插入时不激活这个按钮,管件既不会随目标管段的尺寸变化而变化,也不会按照管段的方向而调整方向,见图9-55。

图9-55

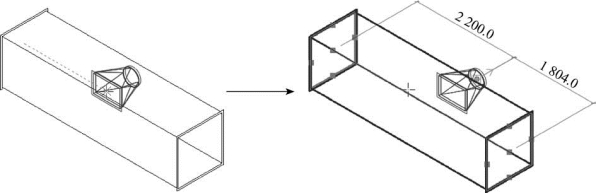

(6)连接为接头:单击“MEP预制构件”选项板中风管相关服务包含的“接头”预制构件时,这一按钮将被激活,这时可将接头添加至矩形风管任意一面或椭圆形风管平面。添加时,需要首先用光标捕捉管段中心线,捕捉后接头被自动移动到风管表面,单击即可将接头成功添加,见图9-56。

图9-56

(7)显示帮助工具提示:放置零件时在绘图区域中显示工具提示。还可以输入命令HT隐藏或显示此工具栏

(8)坡度:仅适用于管道及管件的放置。

2.放置预制构件

(1)放置管配件。单击构件按钮,将光标放置在绘图区域中以确定构件的位置,然后单击以放置该构件,被放置的构件通常会根据其连接的构件的尺寸自动调整。用户可以根据绘图需要平铺视图窗口并分别从立面和平面观察绘图情况。

【提示】在绘制预置模型前,应首先检查所在服务的构件的尺寸范围是否满足绘图的需要,洗脸盆进水口直径为15 mm,然而选取的服务“Piping:Polypropylene Socket Fusion”中管道构件的最小尺寸为16 mm。要与进水口连接,就需要为构件添加“15 mm”的产品条目完成连接。(www.daowen.com)

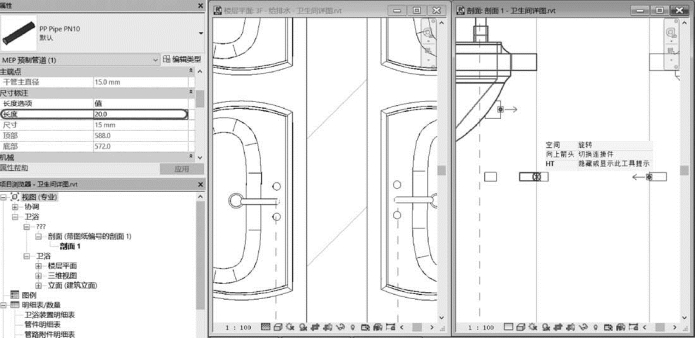

①添加直管段,这时可以在“属性”面板上修改“长度”,见图9-57。

图9-57

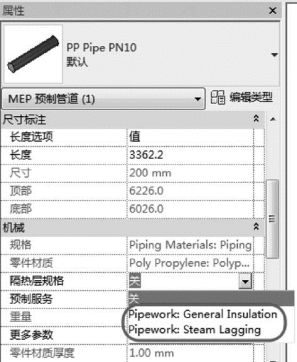

【提示】需要时,也可以通过“属性”面板的“隔热层规格”为管道或风管添加隔热层,见图9-58。由于本例为给水管道预制模型,这里可以保持“关”的属性值不变。

②当洗脸盆一端被接上管道之后,手动依次添加弯头等管配件,为连接之后的洗脸盆做准备,见图9-59。

图9-58

图9-59

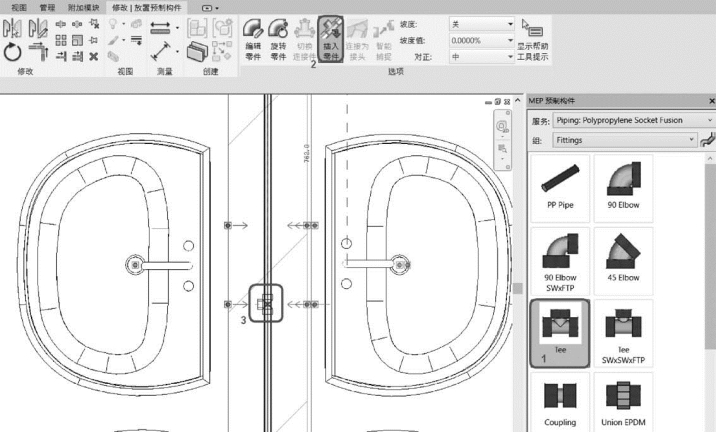

③在“MEP预制构件”选项板中选择三通,单击功能区内的“插入零件”,调整好合适的角度后直接插入管道中。在手动添加构件时,要善于利用空格键和向上箭头,旋转构件并切换至适宜的连接件,见图9-60。

图9-60

图9-61

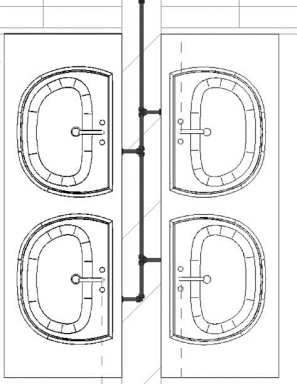

利用手动添加构件和“插入零件”功能,依次将男女卫生间的四个洗脸盆连接起来,见图9-61。

3.对齐预制构件

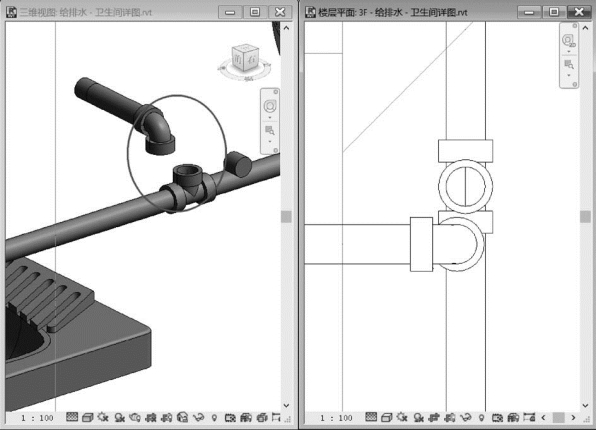

手动添加构件时会发现,当两个构件有高度差时,垂直方向的管道与配件很难相连,见图9-62。为了解决这样的问题,可以利用Auto desk Revit®的“对齐”功能。

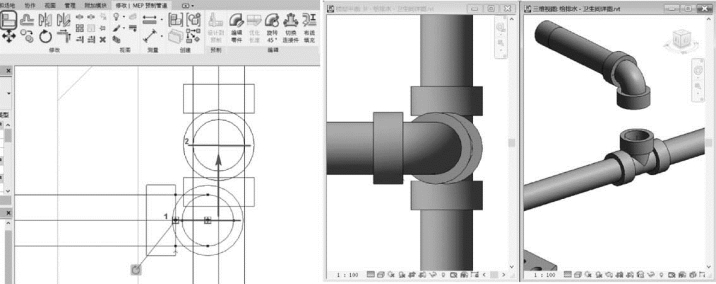

在平面视图中,将视觉样式设置为线框,单击支管上的弯头→“对齐”,将线1和线2对齐在一个平面上,见图9-63。

尽管主管和支管在X轴上对齐,但是在Y轴上依然有偏差,对于类似的轻微偏差,软件会进行自动调节,使其相连,见图9-64。

【技巧】如果想要选择使用过的服务或组放置其他构件时,可以使用“显示服务”功能,这个功能在应用多个服务的复杂模型中尤为便利。选择某构件,右键选择“在零件浏览器中显示服务”,“MEP预制零件”选项板自动切换至所选预制构件所属的服务和组,供用户添加预制构件。

图9-62

图9-63
