1.为带支管的预制管道设置坡度

当需要使用预制构件绘制带坡度的管道时，在绘制管路时或管路绘制完成后，可以使用“坡度编辑器”为其指定坡度值和方向。

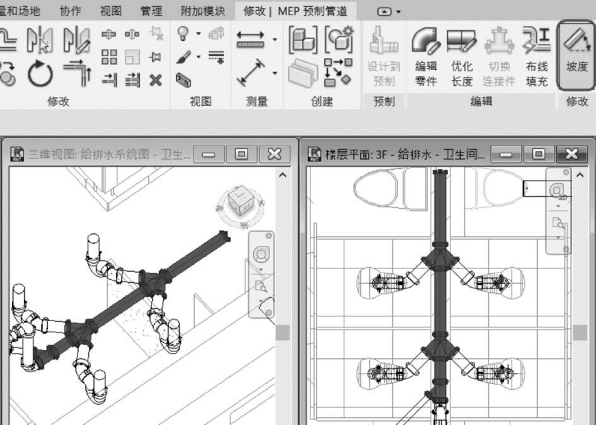

(1)激活坡度编辑器。选中需要添加坡度的预制管道后，功能区的“修改∣MEP预制管道”选项卡中出现“坡度”按钮，见图9-39。

图9-39

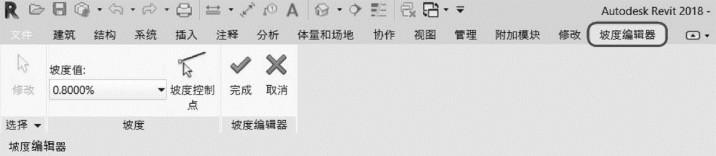

单击“坡度”按钮，激活坡度编辑器，“坡度编辑器”选项卡随之出现在功能区，见图9-40。

图9-40

(2)选择坡度控制点和坡度值。坡度控制点所在的位置是坡度的起始位置，管道将以坡度控制点为起点向上坡(坡度值为正值)或向下坡(坡度值为负值)。

当选中的管道带有多个支管时，可以使用“坡度控制点”功能，该按钮被高亮显示；当选中的管道只带有一个支管或不带支管时，则禁用“坡度控制点”功能，该按钮被灰显。

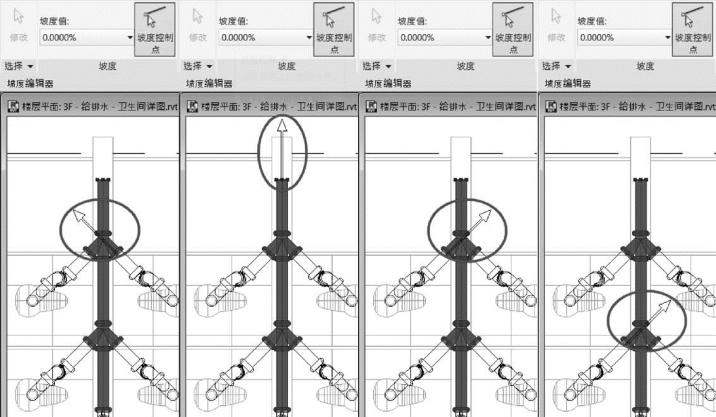

多次单击“坡度控制点”，被选中的预制管道及其支管处箭头的位置会发生变化，见图9-41，箭头所在位置即为坡度的起点。

图9-41

确定“坡度控制点”(例如干管末端)后，需要从“坡度值”的下拉菜单中为管道选择坡度值，例如1.5%。单击“完成”按钮可以保存设置并退出“坡度编辑器”。

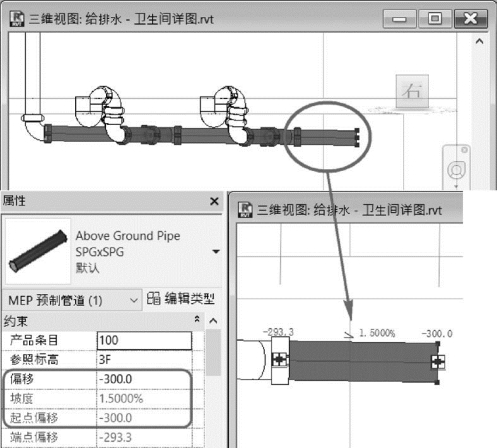

此时被选中的预制管道及其支管都被添加了坡度，由于坡度值为正值，预制管道从右到左向上坡，见图9-42。

图9-42

【提示】对于带有支管的预制管道，只能通过在“坡度编辑器”的“坡度”下拉菜单中选择坡度值的方式设置或修改坡度，不能通过单击预制管道处的坡度标签和“属性”对话框内的“坡度”进行修改。为带有支管的预制管道添加坡度时，选择合适的坡度控制点尤为重要。

(3)在“坡度值”列表中添加坡度值。由于“坡度编辑器”的“坡度”只能通过下拉菜单选择，因此当下拉菜单中默认的坡度值不能满足设计需要时，可以通过如下步骤添加坡度值：

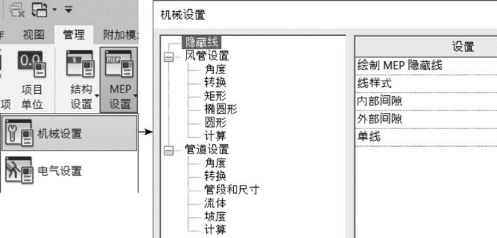

①单击功能区“管理”选项卡打开“机械设置”对话框，见图9-43。

图9-43

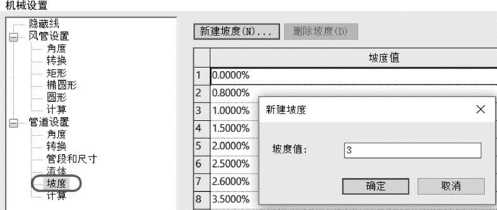

②在左侧树状图中选择“坡度”，单击“新建坡度”按钮，在“新建坡度”对话框中输入需要新增的坡度值，然后单击“确定”，见图9-44。此处添加的坡度值必为正数。若输入的坡度值为负数，在单击“确定”之后，软件会自动将坡度值修正为正数。

图9-44

图9-45(www.daowen.com)

完成上述步骤后，在“坡度编辑器”中的“坡度值”下拉菜单中可以找到并选择新增的坡度值。

2.为不带支管的预制管道设置坡度

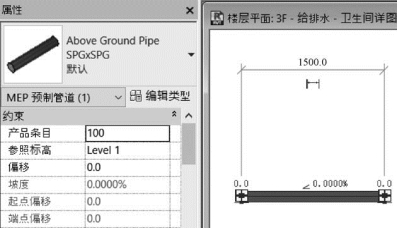

与为带支管的预制官道设置坡度相比，为不带支管的预制管道(以下简称预制管道)设置坡度更加简便。选择预制管道，管道上出现蓝色的标签，包括长度、坡度等，见图9-45。

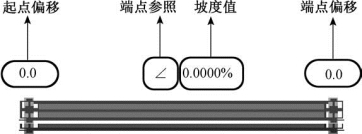

管道的坡度标签包含四部分内容：“起点偏移”“端点偏移”“端点参照”和“坡度”值，见图9-46。

图9-46

起点偏移：预制管道起点的偏移值。

端点偏移：预制管道端点的偏移值。

端点参照：显示坡度的控制点以及坡向。被放置或绘制的预制管道默认的端点参照标识为“”。该标识中水平的线代表未添加坡度的水平管道，与水平线成夹角的线代表添加坡度后管道的倾斜方向，“”表示添加坡度后，管道将保持当前起点向上坡。

坡度值：管道的坡度，该值为绝对值。

(1)在为预制管道添加坡度之前，需要确定控制点。单击端点参照可以切换坡度控制点，即选定保持起点还是端点偏移值不变，见图9-47。

【提示】单击端点参照仅可以切换坡度控制点，无法改变坡向(向上坡或向下坡)。

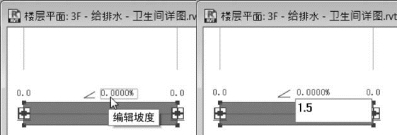

(2)选择坡度控制点后(本例中起点为坡度控制点)，将鼠标悬停在坡度标签“0.0000%”处，出现“编辑坡度”提示时单击“0.0000%”，然后在输入框内输入坡度值“1.5”，见图9-48。

图9-47

图9-48

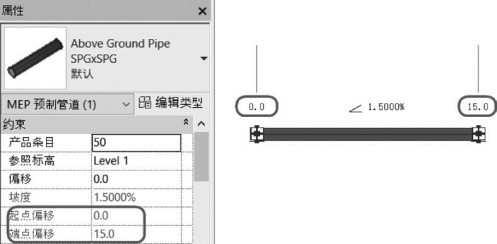

(3)按回车键使坡度值生效。通过“属性”对话框中“约束”部分的参数值和模型中的标注，能够看到管道坡度对“起点偏移”和“端点偏移”的影响，见图9-49。

图9-49

如果在编辑坡度的对话框中输入负值(例如“－1.5”)，则端点参照的坡向会发生改变，同时坡度值依然为“1.500-0%”，见图9-50。

图9-50

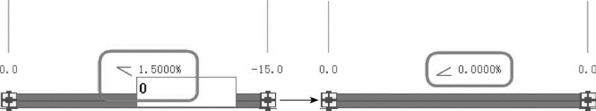

一旦端点参照的坡向改为向下坡，就无法通过输入正值的方法将管道还原为向上坡的状态。在不改变坡度控制点(不单击端点参照)的情况下，要将管道由向下坡修改为向上坡，需要首先输入坡度值0，将管道还原至水平状态。管道还原至水平状态后，端点参照的坡向会自动还原为向上坡，见图9-51。

图9-51
