本节将介绍如何设置CID 838模板的参数来创建一些常见类型的支吊架。

8.3.2.1　风管吊架(Profiled Bearer)

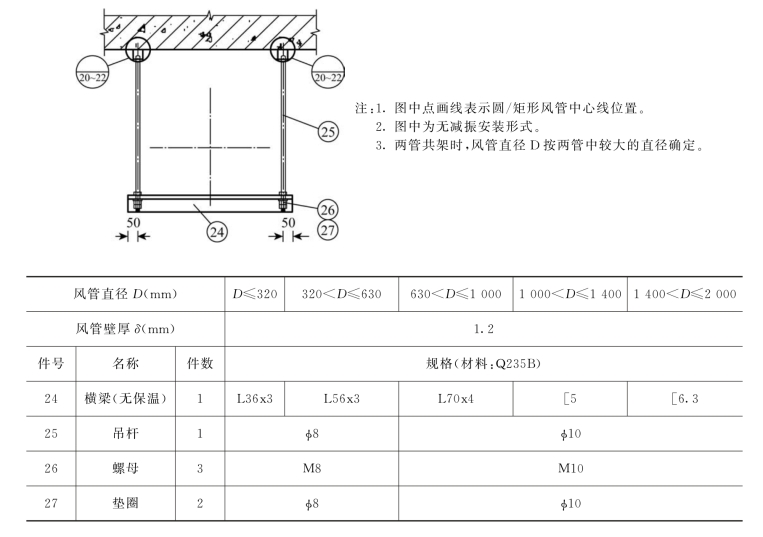

本例中将介绍如何创建图8-52中的风管吊架。

从图中可以看出，该吊架支承的风管没有固定的尺寸列表，因此不需要创建产品列表(Product List)。在当前作业(Job)中添加没有产品列表的支吊架预制构件，软件会根据管道的尺寸自动调整支吊架的尺寸。因此在创建没有产品列表的预制构件时，只需要输入一组合理的默认数值即可。本例中将使用图8-52中的D≤320的一组数值作为默认数值进行模板设置。

(1)在EST me p中按下“Ctrl＋Shift＋C”三个键，调出命令框，在命令框中输入“MAKEPAT 838”调用该模板。

(2)在“Options”选项卡上设置支吊架的形体参数：“Drop Rod Diameter”→“8”，“Bearer Width”→“36”，“Bearer Thickness”→“3”，“Oversized Item”→“Yes”，“Use Support Settings”→“Yes”，单击“OK”，保存文件。

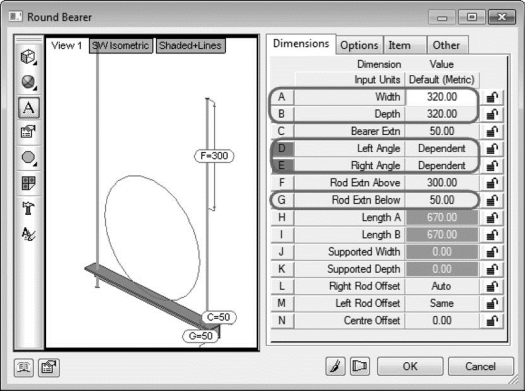

(3)在“Dimensions”选项卡上设置支吊架的尺寸参数，相关参数设置见图8-53，未做说明的参数使用默认设置。

图8-52

以下是各参数取值说明：

①Width/Depth对应图8-52中的D(320)。

②Drop Rod Diameter对应吊杆尺寸(8)。

③Bearer Width对应图8-52中横梁角钢边长(36)、Bearer Thickness对应角钢厚度(3)。

图8-53

图8-54

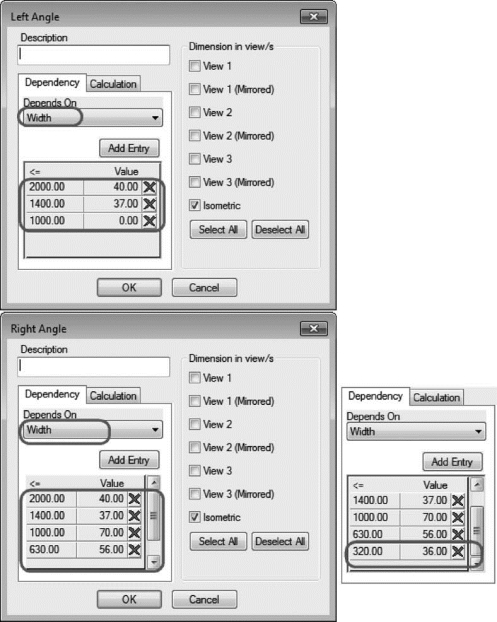

④Left Angle为因变量，对应图8-52中横梁形体参数，当横梁为角钢时为0，当横梁为槽钢时为槽钢腿宽；Right Angle也是因变量，横梁形体参数，当横梁为角钢时为角钢边长，当横梁为槽钢时为槽钢腿宽，见图8-54。

⑤Rod Extn Below在图8-52中未提供具体数值，但从图中可以看出，需满足角钢下部两个螺母以及垫圈的安装要求，这里设置为50。

⑥Bearer Extn对应图8-52中示意图中吊杆中心至横梁边缘的距离50。

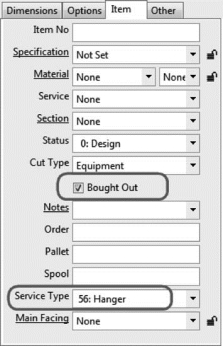

(4)在“Item”选项卡上设置支吊架的服务类型等参数，见图8-55。单击“OK”保存文件。

【提示】与风阀类似，将支吊架预制构件添加到服务，将会自动调用该服务中选用的服务规格来定义支吊架的规格、材质等信息，因此这里没有设置支吊架的规格和材料等，以使支吊架能够适用于多种场合。

图8-55

图8-56

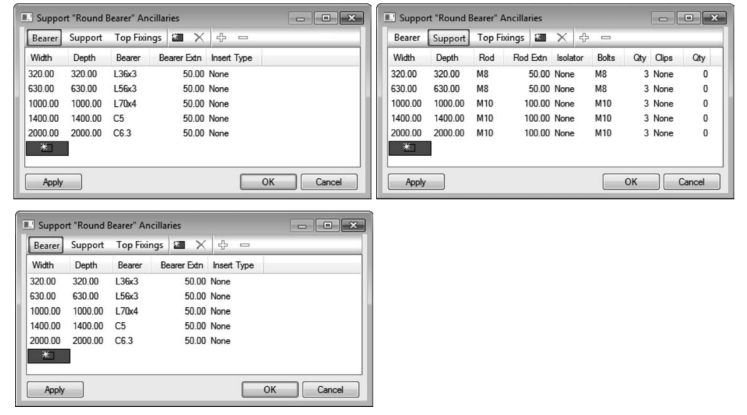

(5)右击该支吊架预览图→Properties→Item→Supports 1，从下拉菜单中选择一个类型，见图8-56，该类型的具体设置见图8-57。关于“Supports”的介绍详见第3章相关内容，此处不再赘述。

图8-57

至此，该支吊架的形体创建基本完成。需要注意的是，当支吊架设置了使用Support设置(Use Support Settings→Yes，Supports 1有赋值)，吊杆直径(Drop Rod Diameter)这个参数数值最终是由Support选项卡上的Rod来定义，见图8-57，而其他参数(例如Bearer Extn、Rod Extn)仍由参数本身的赋值定义。在没有产品列表的情况下，“Dimensions”选项卡上的参数可以通过设置条件或者公式计算实现参变(例如Left Angle，Right Angle)；而“Options”选项卡上的参数(例如Bearer Width，Bearer Thickness)只能通过添加到产品列表实现参变，没有产品列表的情况下，可通过拆分成不同的预制构件来实现。

8.3.2.2　立管管夹(Riser Clam p)

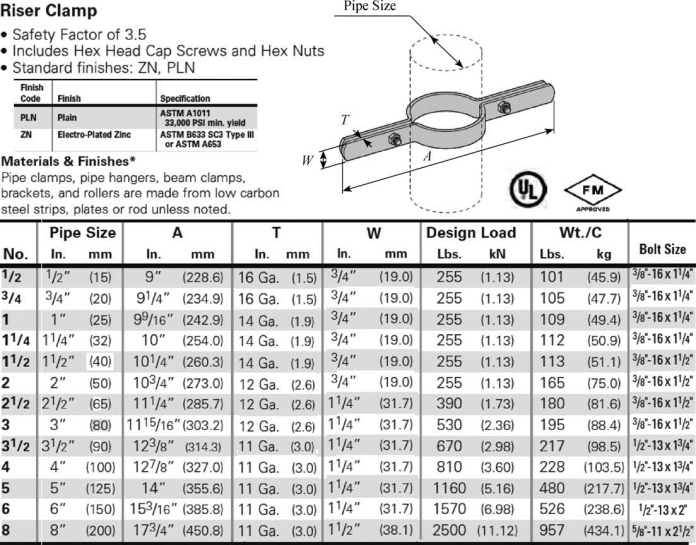

本例中将介绍如何设置模板的参数来创建图8-58中的立管管夹。

图8-58

以50 mm这个尺寸为例，设置CID 8-38模板相关参数。

(1)在“Options”选项卡上设置支吊架的形体参数：“Type”→“Slide”，此时切换选项卡或保存文件以刷新设置。继续在“Options”选项卡上设置“Pipework”→“Yes”。(www.daowen.com)

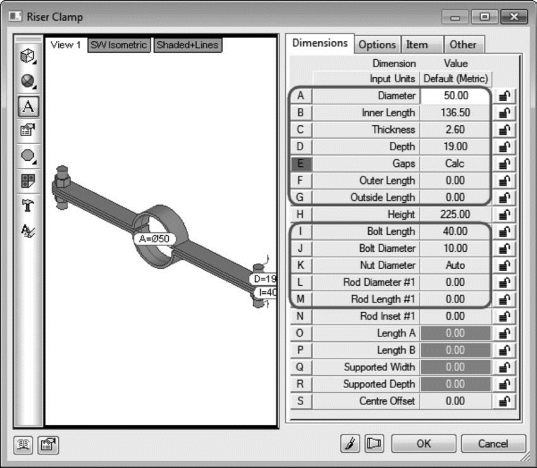

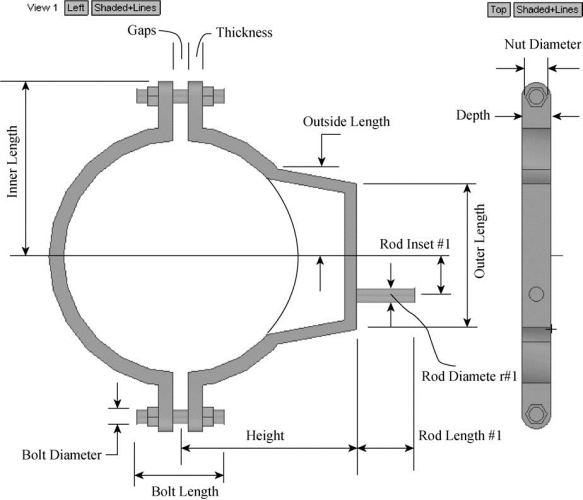

(2)在“Dimensions”选项卡上设置支吊架的尺寸参数，参数示意图见图8-59，相关参数设置见图8-60，未做说明的参数使用默认设置。

图8-59

图8-60

①Diameter对应图8-56中的Pipe Size(50)，Inner Length对应A/2(273/2)，Thickness对应T(2.6)，Depth对应W(19)，Bolt Diameter对应Bolt Size(3/8″即10 mm)，Bolt Length对应Bolt Size中的1～1/2″(即40 mm)。

②没有数据来源的参数按照形体简化的需要自行设置一个合理的数值，例如Gaps(等于Thickness)，Nut Diameter采用软件自动计算数值Auto。

③实际形体用不到的尺寸参数可将初始设置改为0，例如Outer Length，Outside Length，Rod Diameter 1，Rod Length 1。

④Height因本例中的管夹没有吊杆及其支承结构，实际上这里的数值不影响管夹的形体，因此保持模板默认数值。需要注意的是，这个数值不能过小，否则软件会自动报错。

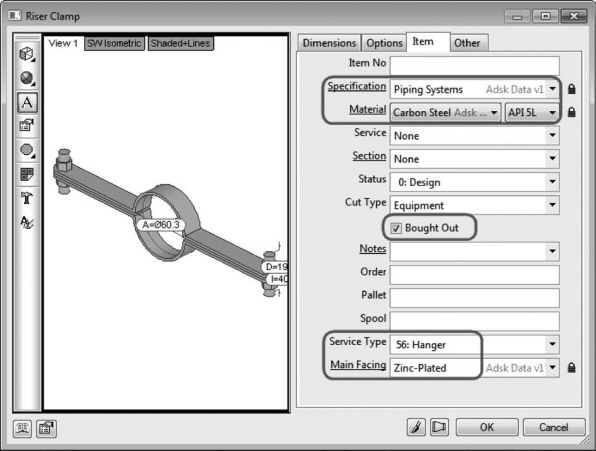

(3)在“Item”选项卡上设置支吊架的规格等参数，相关参数设置见图8-61。

图8-61

至此，该支吊架的模板设置基本完成。

8.3.2.3　U形吊板(Clevis Hanger)

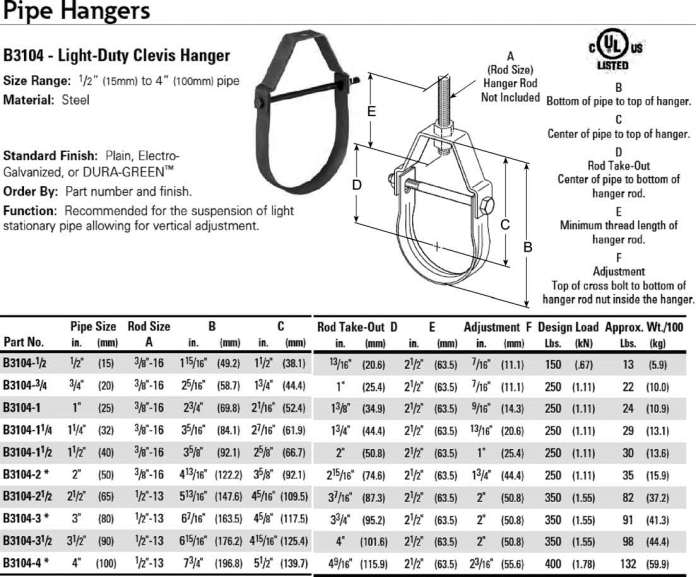

以图8-62中的50 mm的尺寸为例，设置CID 838模板相关参数。

(1)在“Options”选项卡上设置支吊架的形体参数：“Type”→“Clevis Hanger”，此时切换选项卡或保存文件以刷新设置。继续在“Options”选项卡上设置“Pipework”→“Yes”。

(2)在“Item”选项卡上设置支吊架的材料，见图8-64。

【提示】因预制构件的材料(Material)赋值会影响形体图上最终显示的管道尺寸，而这个数值会影响尺寸计算，因此在设置尺寸参数前，先给支吊架设置正确的材料。

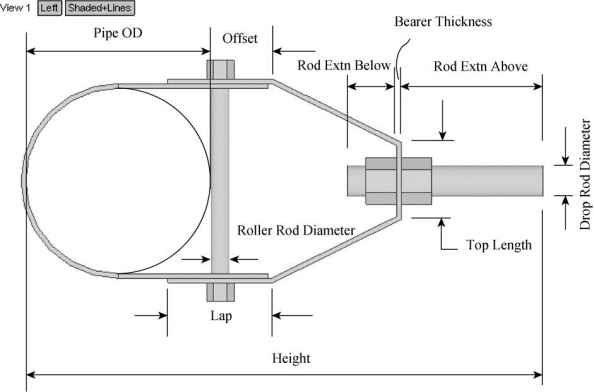

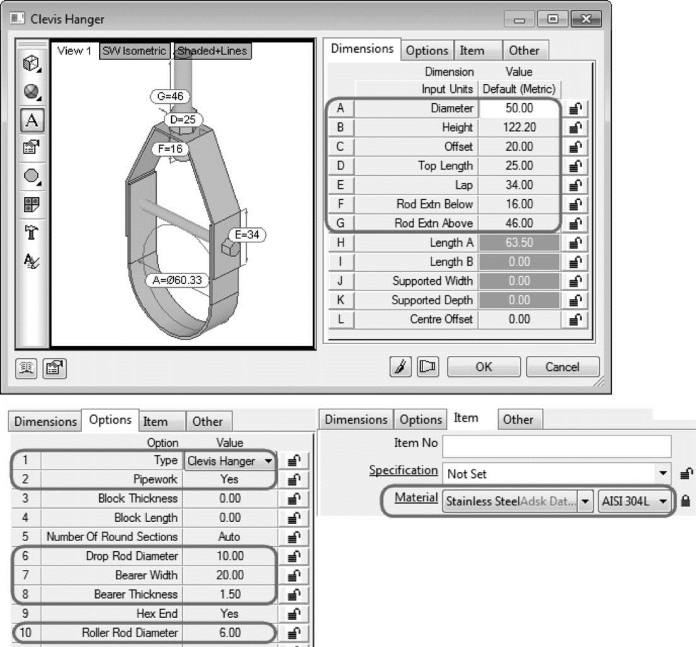

(3)在“Dimensions”和“Options”选项卡上设置支吊架的尺寸参数，参数示意图见图8-63，相关参数设置见图8-64，未做说明的参数使用默认设置。

图8-62

图8-63

图8-64

①Diameter对应图8-52中的Pipe Size(50)、Drop Rod Diameter对应A(10)、Height对应B(122.2)、Rod Extn Above对应E＋D－C(63.5＋74.6－92.1)。

②没有数据来源的参数按照形体简化的需要自行设置一个合理的数值，例如马蹄形主体结构的宽度Bearer Width(20)、马蹄形主体结构的厚度Bearer Thickness(1.5)、主体结构顶部的水平向长度Top Length取吊杆直径的2.5倍(10∗2.5)。

③Rod Extn Below对应图8-52中的C-D-Bearer Thickness(92.1－74.6－1.5)。

④以上参数确定后可以确定支吊架顶部下方的螺栓底部至管道顶部的净距为50.4，而图8-52中的F定义了螺栓底部至横销顶部距离为44.4，因此横销直径Roller Rod Diameter为50.4－44.4＝6。Offset取值只要满足横销及其端部固定螺栓的构造要求即可，此处设置为20，由此可计算出Lap的数值为(Offset-Roller Rod Diameter/2)∗2＝(20－6/2)∗2，为34。

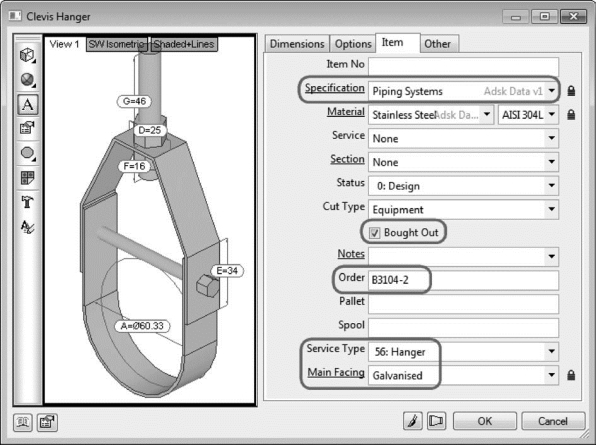

(4)在“Item”选项卡上设置支吊架的规格等参数，相关参数设置见图8-65。

图8-65

至此，该支吊架的模板设置基本完成。

本节着重介绍了常用类型支吊架的模板设置，有关如何创建保存ITM文件、添加产品列表、设置预览图以及添加价格信息等创建预制构件的通常步骤，请参考第2章相关内容，这里不再赘述。另外，用户也可以参考Auto desk® Fabrication产品中已有的支吊架预制构件。
