在Auto desk® Fabrication产品中有多个模板可以用来创建支吊架，见表8-8。其中CID 838为通用模板，可用于创建多种常规类型的支吊架；而CID 12∗∗为特定模板，每个模板对应一种特定类型的支吊架。

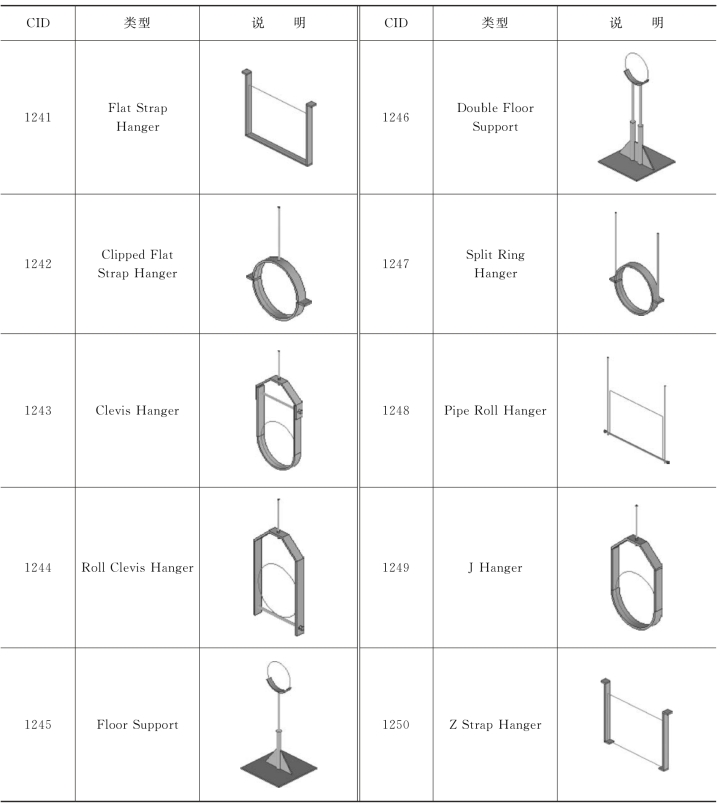

表8-8　支吊架模板列表

续表

本节将以CID 838这个最通用的支吊架模板为例进行相关介绍。

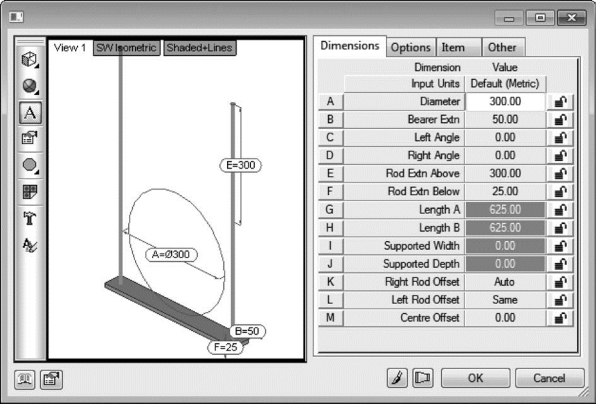

在EST me p中按下“Ctrl＋Shift＋C”三个键，调出命令框，在命令框中输入“MAKEPAT 838”调用该模板，进入到设置预制构件的对话框，见图8-48。CID 838模板默认的支吊架类型是“Profiled Bearer”、圆形管道截面，下面将基于这个默认设置对各个选项卡的内容进行介绍。

1.“Dimensions”选项卡

“Dimensions”选项卡定义了支吊架的形体尺寸参数，见图8-48；相关的参数说明见图8-49及表8-9。

图8-48

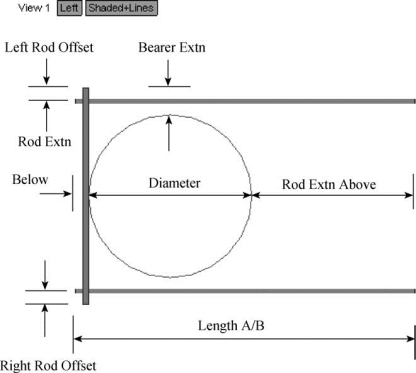

图8-49

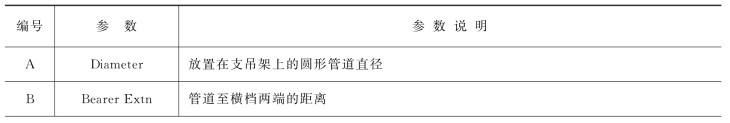

表8-9　“Dimensions”选项卡参数说明

续表

2.“Options”选项卡

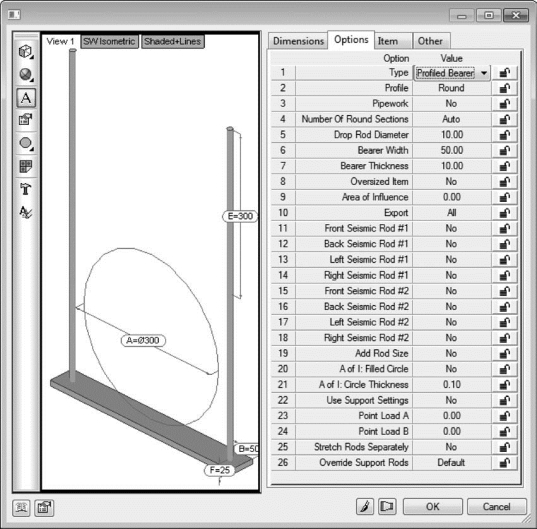

“Options”选项卡定义了支吊架的类型参数，见图8-50；相关的参数说明见表8-10，表格中截图除特别注明外均为“SW Isometric”视图。(www.daowen.com)

图8-50

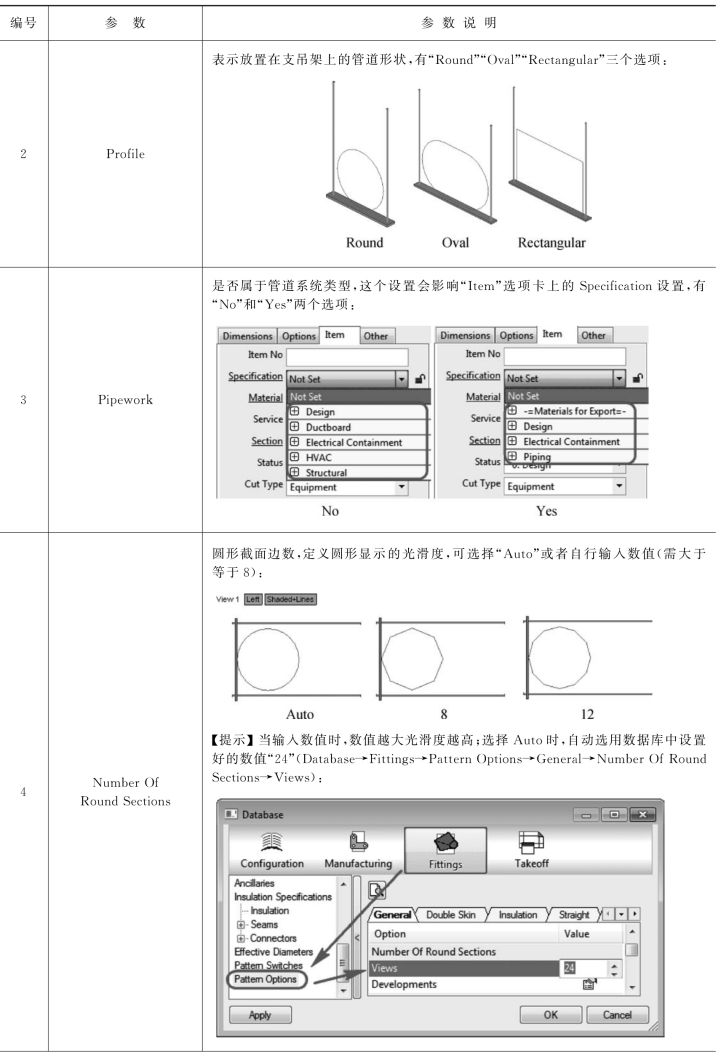

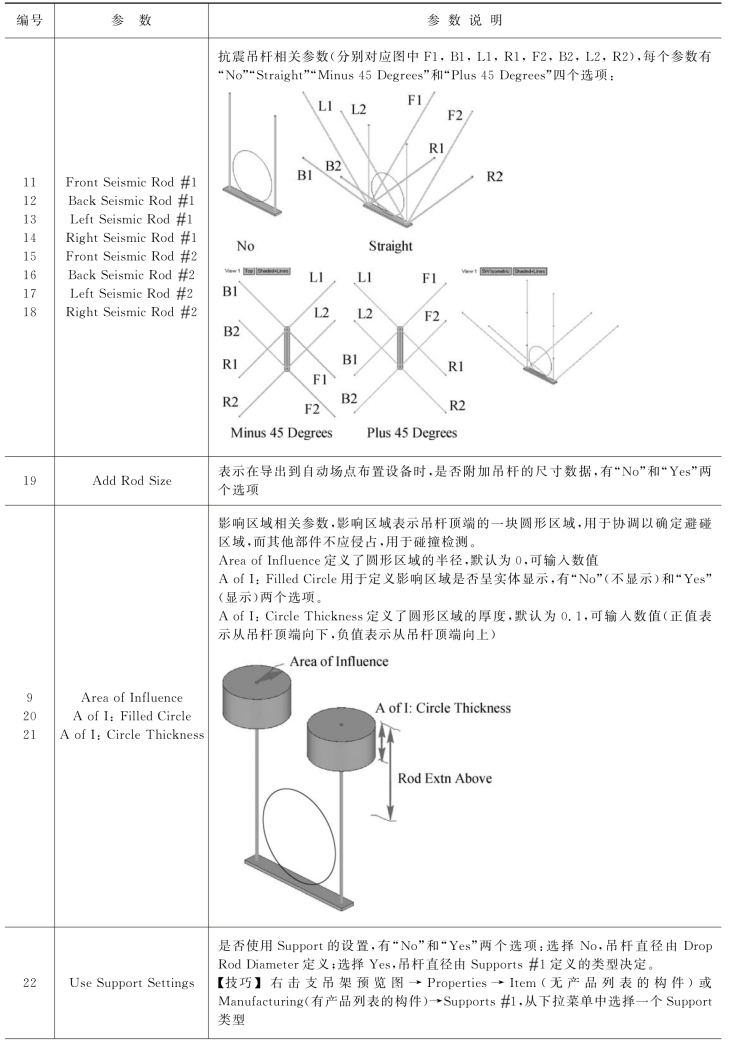

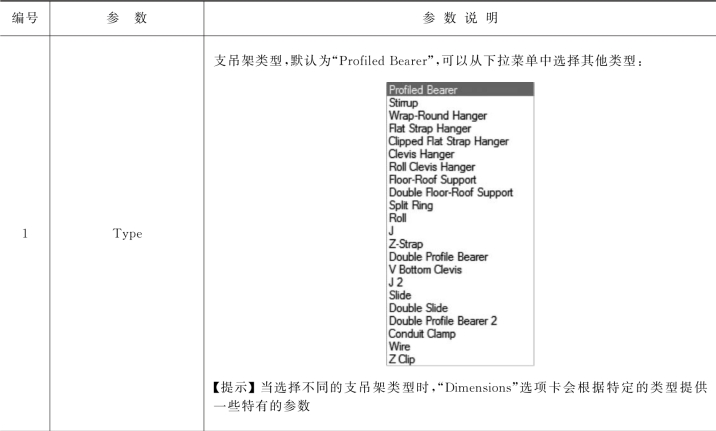

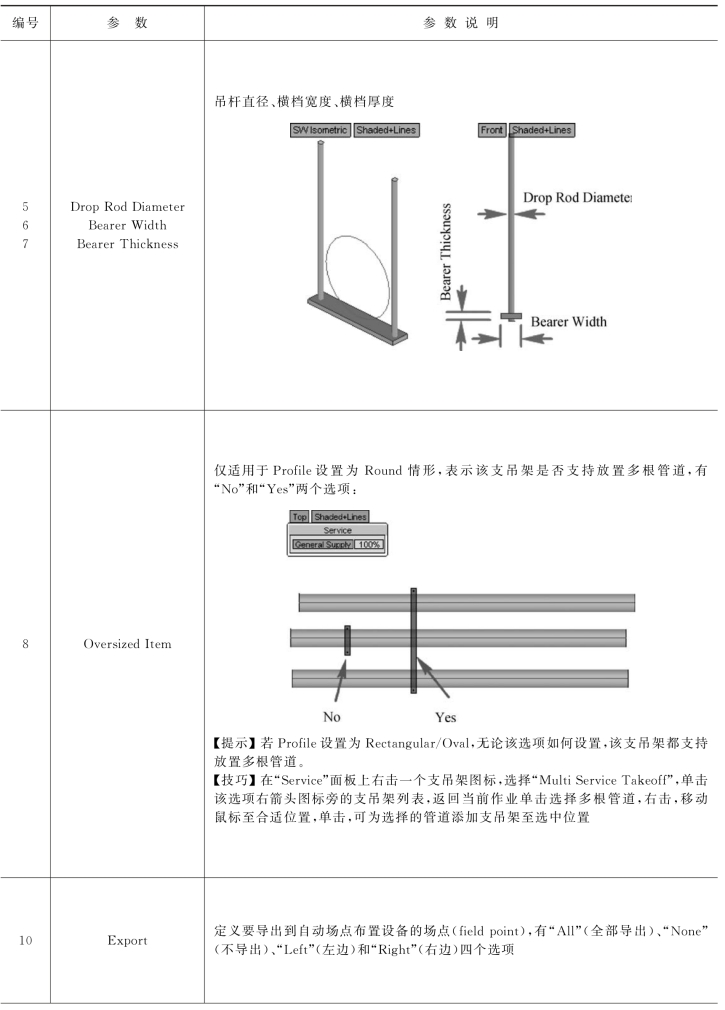

表8-10　“Options”选项卡参数说明

续表

续表

续表

续表

3.“Item”选项卡与“Other”选项卡

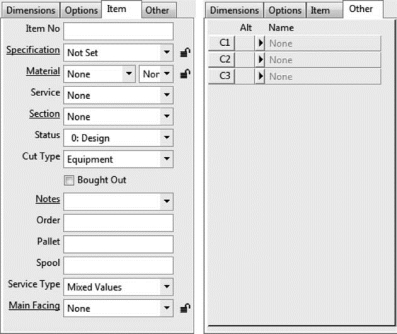

“Item”选项卡用于定义预制构件的规格、保温、材质等设置，默认设置见图8-51。各参数说明见第2章相关内容。其中“Service Type”一般设置为“56：Hanger”。

“Other”选项卡定义了预制构件的连接件，见图8-51。支吊架作为管道支承结构，没有连接件，因此该选项卡不需要设置，在软件中默认为不可编辑。

图8-51
