本节介绍如何设置CID 868模板的参数来创建一些常见类型的阀门：球阀、蝶阀、止回阀、截止阀。闸阀的模板参数设置与直通式截止阀类似，本节将不再另行介绍。

本节中的每个实例将会选用该类型阀门的某一个尺寸来进行模板参数设置，未做说明的参数使用默认设置。这里列出了一些通用的参数设置原则：

(1)用户可以通过创建Product List、在其中加入需要参变的参数来创建其他尺寸的阀门。

(2)有数据来源的参数或者一些重要参数按照真实数值输入，例如阀门通径、端口到端口的距离、手柄高度等。

(3)没有数据来源的参数按照形体简化的需要自行设置一个合理的数值，例如阀体的球体尺寸、阀杆直径等。

(4)实际形体用不到的尺寸参数可将初始设置改为0，例如两通阀，模板上第三、四端口相关的直径、长度等参数需要设置为0。

(5)一些参数可以设置成使用公式计算，这样设置的优势在于减少了Product List中的参数数量，缺点在于有时可能需要多次调试公式，使得一个阀门构件中的所有通径尺寸都能生成合理的形体。

8.2.2.1　球阀

1.球阀的设置

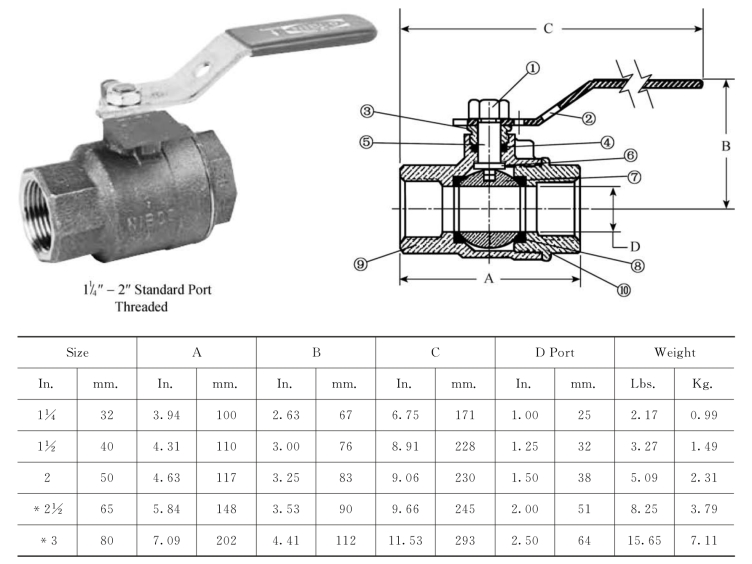

以图8-26中通径50 mm的球阀为例，设置CID 868模板相关参数。

(1)在“Options”选项卡上设置阀门的形体参数，相关参数设置见表8-6。

图8-26

表8-6　“Options”选项卡参数设置

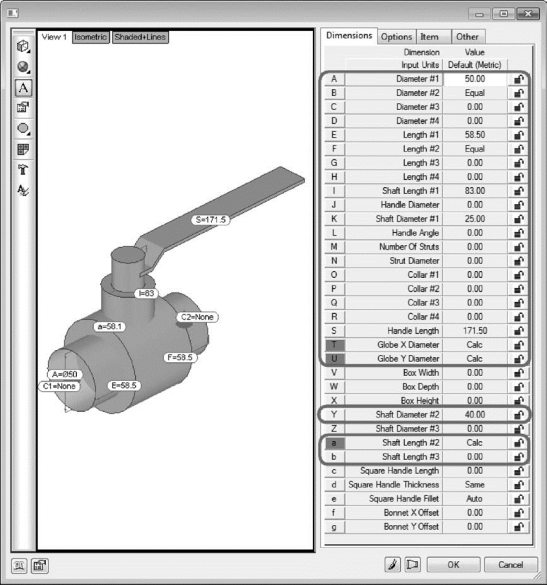

(2)在“Dimensions”选项卡上设置阀门的尺寸参数，相关参数设置见图8-27。

图8-27

①Diameter 1：对应图8-26中 的Size(50)，Length 1对应A/2(117/2)，Shaft Length 1对应B(83)，Handle Length对应C-A/2(230117/2)。

②没有数据来源的参数按照形体简化的需要自行设置一个合理的数值，例如Shaft Diameter 1(25)、Shaft Diameter 2(40)。

③实际形体用不到的尺寸参数将初始设置改为0，例如Diameter 3/4，Length 3/4，Handle Diameter，Handle Angle，Number Of Struts，Strut Diameter，Collar 1～Collar 4，Shaft Length 3。

④一些参数可以设置成使用公式计算，例如Globe X Diameter(等于Length 1)，Globe Y Diameter(等于Diameter 1∗1.75)，Shaft Length 2(等于Shaft Length 1∗0.7)；或者设置成“Equal”，例如Diameter 2，Length 2。

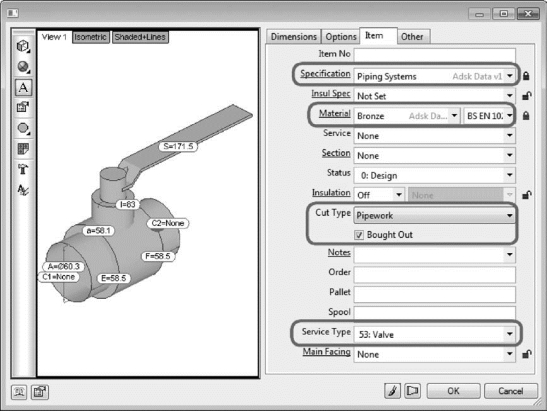

(3)在“Item”选项卡上设置阀门的规格、材料等参数，相关参数设置见图8-28。

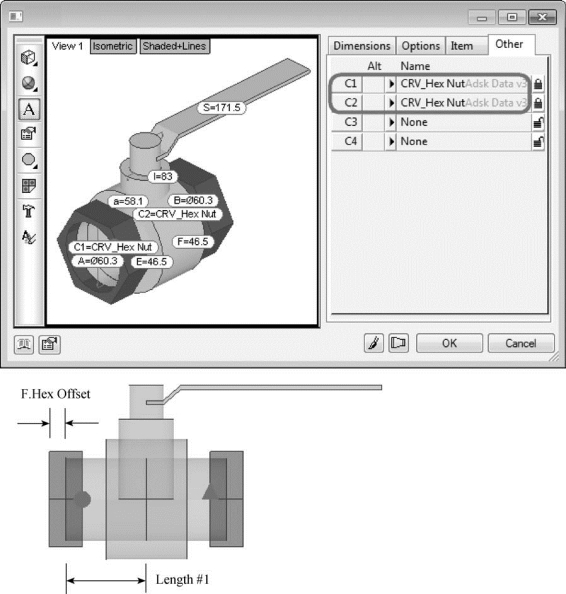

(4)在“Other”选项卡上设置阀门的连接端，见图8-29。

图8-28

图8-29

【提示】因为连接端头中设置了Hex偏移值，为保证阀门端口至端口距离，此时计算Length 1需要用阀门端口至端口距离的一半(117/2)，再扣除F.Hex Offset的数值(12)，F.Hex Offset为连接端头的尺寸参数。此时Length 1数值需从58.5调整为46.5，见图8-29。

2.不同球阀的设置

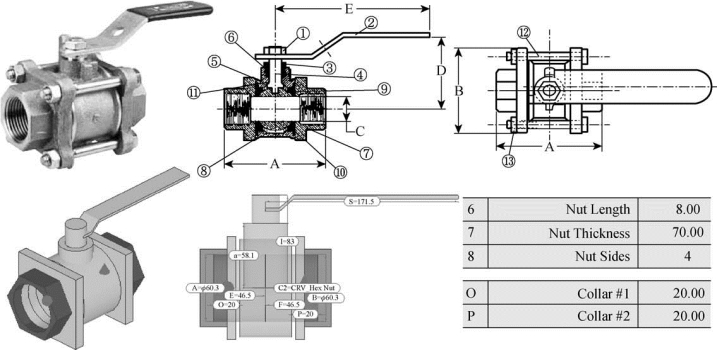

对于图8-30中的球阀(注：B＝76)，参数的设置和上面的球阀相同，只需另外设置几个参数。本例中将Nut简化成了正方形。

图8-30

图8-31

(1)Nut Sides：即正方形的边数(4)。

(2)Nut Length：因产品信息中没有提供数值，因此自行估值(8)。

(3)Nut Thickness为正方形两个对角点之间的实体长度，即图8-30中的再扣除Pipe。

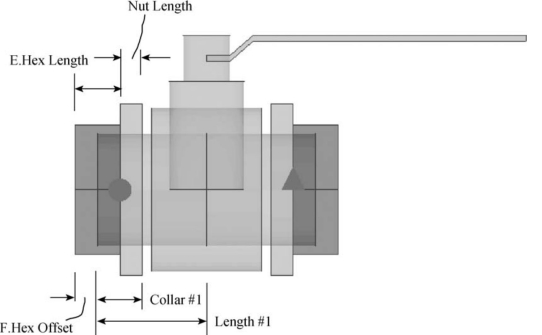

(4)Collar 1(20)＝Nut Length(8)＋E.Hex Length(24)－F.Hex Offset(12)，见 图8-31，E.Hex Length和F.Hex Offset为连接端头的尺寸参数。

8.2.2.2　蝶阀

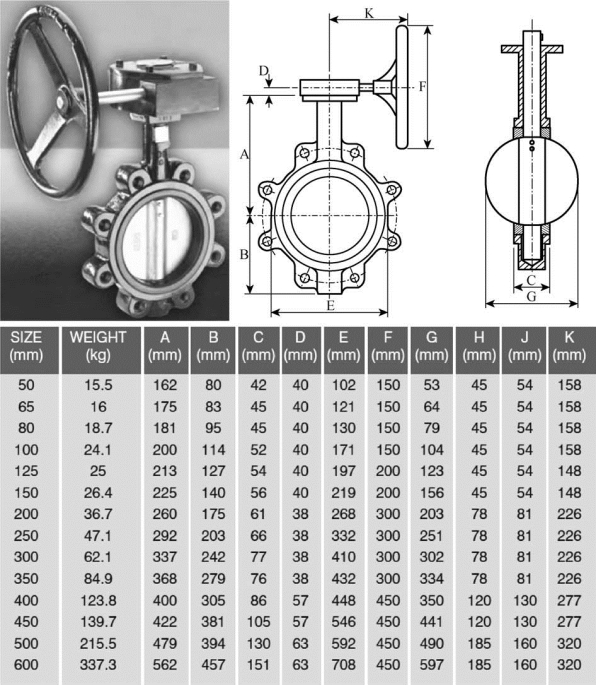

以图8-32中通径500 mm的蝶阀为例，设置CID 868模板相关参数。

(1)在“Options”选项卡上设置阀门的形体参数：“Type”→“Straight”“Draw Globe as Disc”→“Yes”。

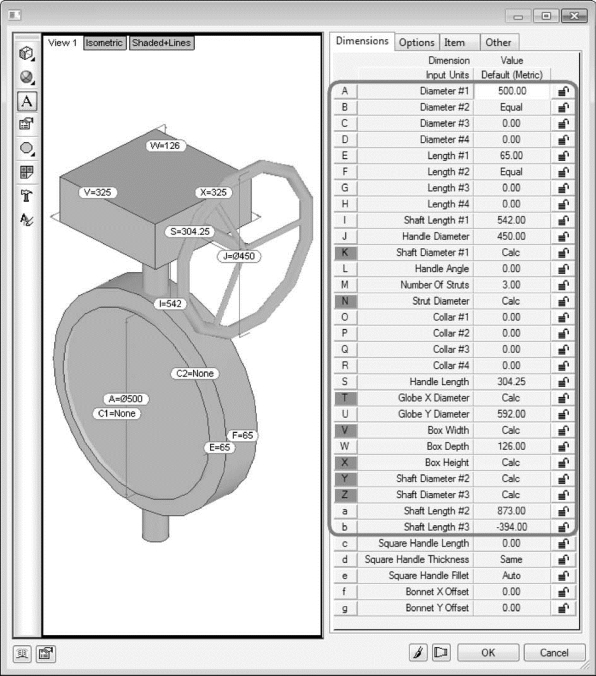

(2)在“Dimensions”选项卡上设置阀门的尺寸参数，相关参数设置见图8-33。

图8-32

图8-33

①Diameter 1对应图8-32中的Size(500)，Length 1对应C/2(130/2)，Shaft Length 1对应A＋D(479＋63)，Handle Diameter对应F(450)，Handle Angle按照图纸设置为0，Number Of Struts即手轮轮辐根数(3)，Handle Length对应K扣除手轮轮缘一半高度(320－126∗0.25/2)，Globe Y Diameter对应E(592)，Box Depth对应D∗2(63∗2)，Shaft Length 2对应A＋B(479＋394)，Shaft Length 3对应B(－394，注：自阀体中心向上为正值，向下为负值)。

②实际形体用不到的尺寸参数可将初始设置改为0，例如Diameter 3/4，Length 3/4，Collar 1～Collar 4。

③一些参数可以设置成使用公式计算，例如Globe X Diameter(等于Length 1∗1.6)，Shaft Diameter 1(等于Box Depth∗0.25)，Strut Diameter(等于Shaft Diameter 1∗0.5)，Box Width/Height(等于Length 1∗5)，Shaft Diameter 2/3(等于Length 1)；或者设置成“Equal”，例如Diameter 2，Length 2。

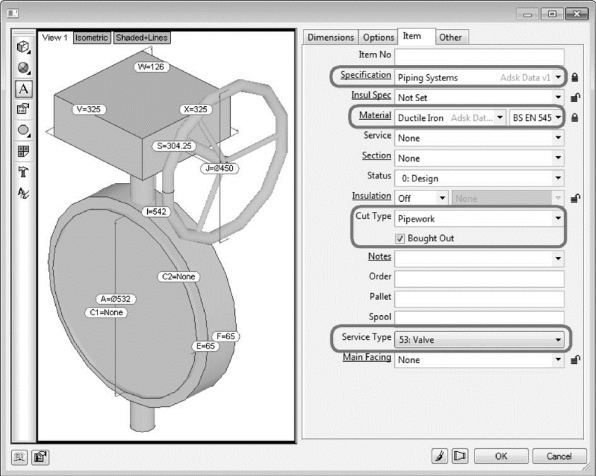

(3)在“Item”选项卡上设置阀门的规格、材料等参数，相关参数设置见图8-34。

图8-34

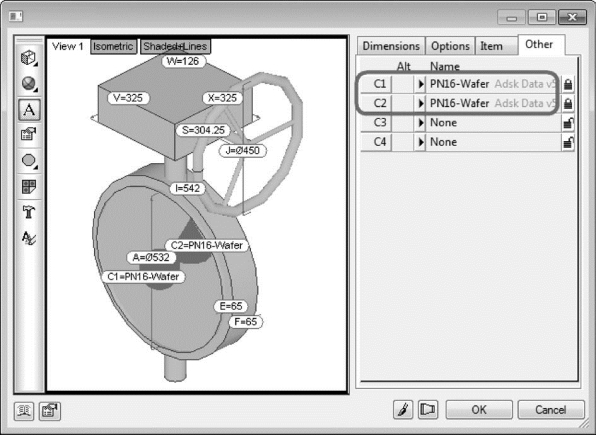

(4)在“Other”选项卡上设置阀门的连接端，见图8-35。

图8-35

8.2.2.3　止回阀

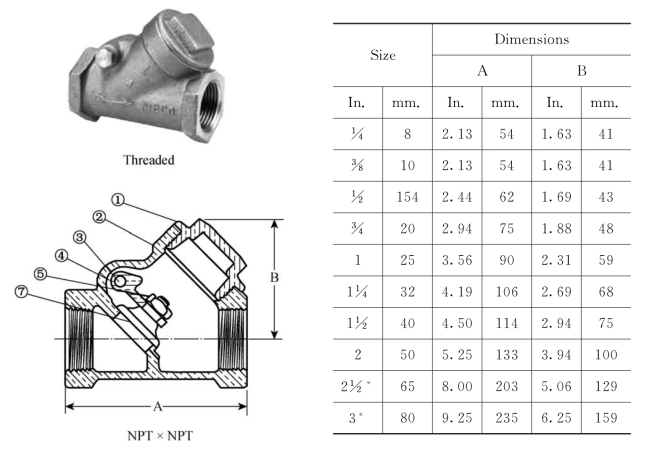

以图8-36中通径50 mm的止回阀为例，设置CID 868模板相关参数。(www.daowen.com)

图8-36

(1)在“Options”选项卡上设置阀门的形体参数：“Type”→“Straight”“Nut Sides”→“6”“Nut Thickness”→“20”“Nut Length”→“24”，此时切换选项卡或保存文件以刷新设置。继续在“Options”选项卡上设置“Length Includes Extensions”→“Yes”。

(2)在“Dimensions”选项卡上设置阀门的尺寸参数，相关参数设置见图8-37。

①Diameter 1对应图8-36中的Size(50)，Length 1对应A/2(133/2)，Handle Angle按照图纸保持默认设置(45)。

②没有数据来源的参数按照形体简化的需要自行设置一个合理的数值，例如Shaft Length 2取自图8-36中的。

③实际形体用不到的尺寸参数可将初始设置改为0，例如Diameter 3/Diameter 4，Length 3/Length 4，Handle Diameter，Number Of Struts，Strut Diameter，Collar 1～Collar 4，Shaft Length 3。

④一些参数可以设置成使用公式计算，例如Shaft Diameter 1(等于Diameter 1∗1.25)，Shaft Diameter 2(等于Diameter 1)，Bonnet X Offset(等于Shaft Diameter 2∗(－0.7))；或者设置成“Equal”，例如Diameter 2，Length 2。

⑤Shaft Length 1由图8-36中的B值决定。

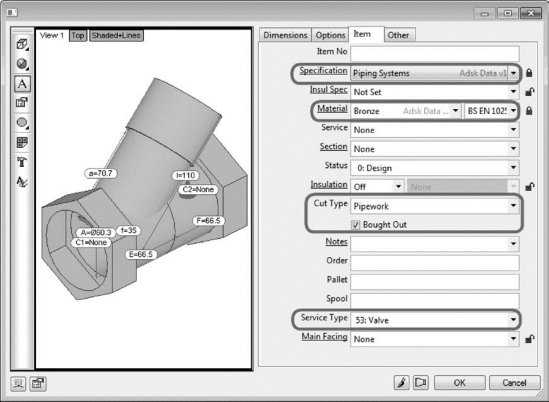

(3)在“Item”选项卡上设置阀门的规格、材料等参数，相关参数设置见图8-38。

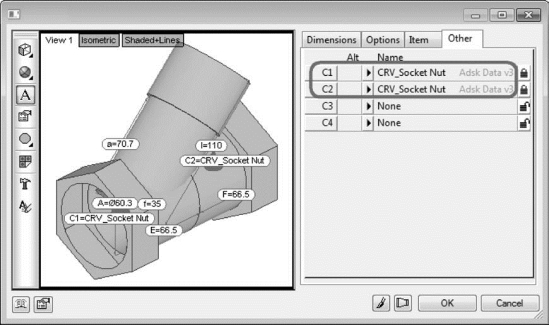

(4)在“Other”选项卡上设置阀门的连接端，见图8-39。

图8-37

图8-38

图8-39

【提示】本例中将螺纹端头的Hex作为形体的一部分，在“Options”选项卡中进行了设置，因此连接端头的形体中不需要再包含这部分形体，这点和球阀的示例有区别，两种方式都可以实现阀门预制构件的创建。

8.2.2.4　截止阀

1.截止阀相关参数设置

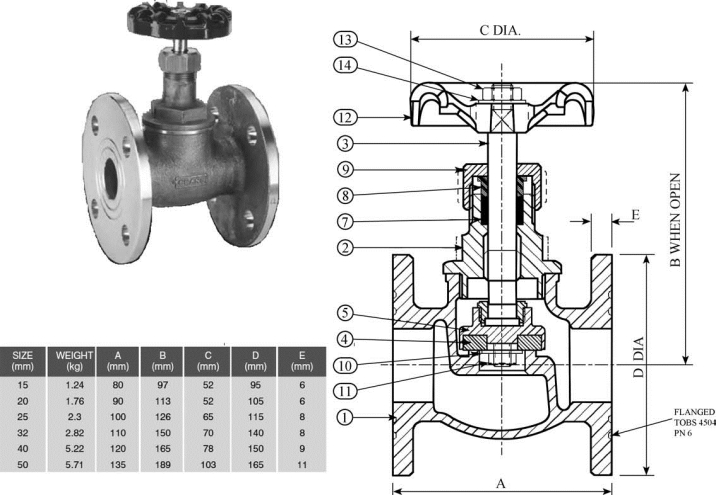

以图8-40中的通径50 mm的截止阀为例，设置CID 868模板相关参数。

图8-40

(1)在“Options”选项卡上设置阀门的形体参数：“Type”→“Straight”。

(2)在“Dimensions”选项卡上设置阀门的尺寸参数，相关参数的设置见图8-41。

图8-41

①Diameter 1对应图8-40中的Size(50)，Length 1对应A/2(135/2)，Shaft Length 1对应B(189)，Handle Diameter对应C(103)，Handle Angle按照图纸设置为90，Number Of Struts即手轮轮辐根数(6)。Diameter 2，Length 2也可设置成“Equal”。

②没有数据来源的参数按照形体简化的需要自行设置一个合理的数值，例如Strut Diameter(10)。

③实际形体用不到的尺寸参数可将初始设置改为0，例如Diameter 3/Diameter 4，Length 3/Length 4，Collar 1～Collar 4。

④一些参数可以设置成使用公式计算，例如Globe X Diameter(等于Length 1∗1.6)，Globe Y Diameter(等于Diameter 1∗2)，Shaft Diameter 1(等于HandleDiameter∗0.1)，Shaft Diameter 2(等于Handle Diameter∗0.3)，Shaft Diameter 3(等于Handle Diameter∗0.6)。

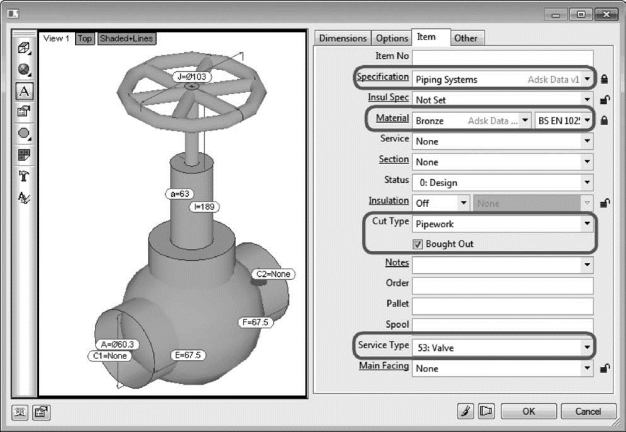

(3)在“Item”选项卡上设置阀门的规格、材料等参数，相关参数设置见图8-42。

图8-42

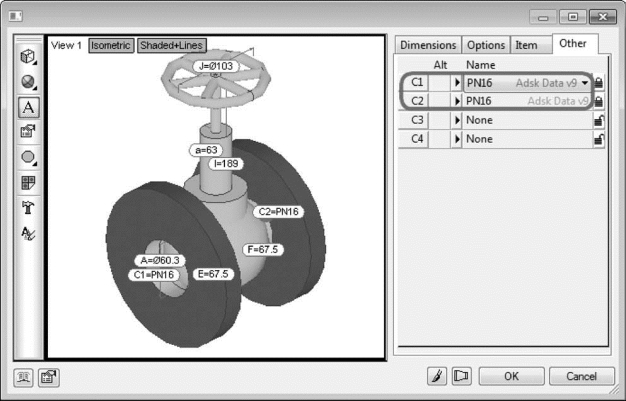

(4)在“Other”选项卡上设置阀门的连接端，见图8-43。

图8-43

2.角式截止阀

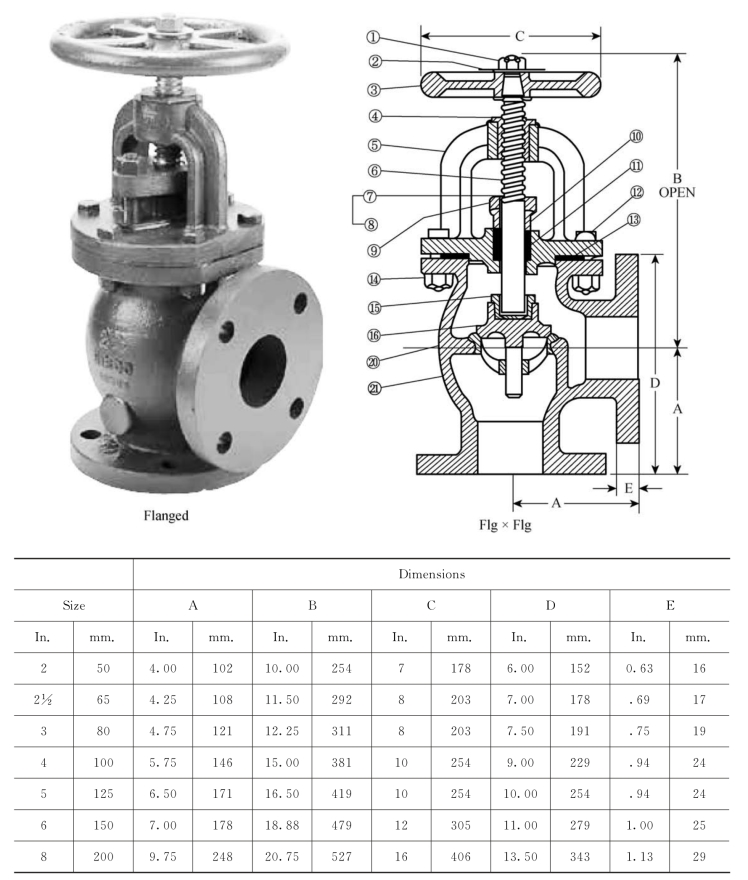

对于图8-44中通径50 mm的角式截止阀，参数的设置和上面的截止阀类似，只需将端口1的相关参数设置为0，端口4的相关参数按照资料设置即可。

图8-44

(1)在“Options”选项卡上设置阀门的形体参数：“Type”→“Straight”“Inlet”→“2”“Outlet”→“4”。

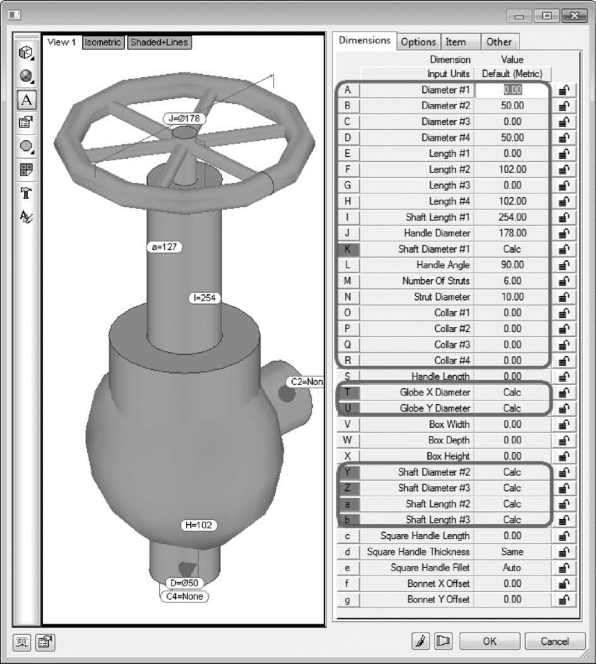

(2)在“Dimensions”选项卡上设置阀门的尺寸参数，相关参数设置见图8-45。

图8-45

①Diameter 2/4对应图8-44中的Size(50)，Length 2/4对应A(102)，Shaft Length 1对应B(254)，Handle Diameter对应C(178)，Handle Angle按照图纸设置为90，Number Of Struts即手轮轮辐根数(6)。

②没有数据来源的参数按照形体简化的需要自行设置一个合理的数值，例如Strut Diameter(10)。

③实际形体用不到的尺寸参数可将初始设置改为0，例如Diameter 1/Diameter 3、Length 1/Length 3、Collar 1～Collar 4。

④一些参数可以设置成使用公式计算，例如Globe X Diameter(等于Length 2∗1.25)，Globe Y Diameter(等于Length 2∗1.5)，Shaft Diameter 1(等于Handle Diameter∗0.1)，Shaft Diameter 2(等于Handle Diameter∗0.3)，Shaft Diameter 3(等于Handle Diameter∗0.6)，Shaft Length 2(等于Shaft Length 1∗0.5)，ShaftLength 3(等于Shaft Length 1∗0.35)。

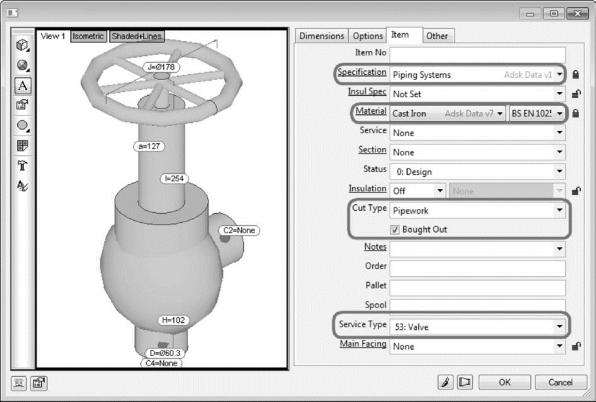

(3)在“Item”选项卡上设置阀门的规格、材料等参数，相关参数设置见图8-46。

图8-46

(4)在“Other”选项卡上设置阀门的连接端，见图8-47。

图8-47

本节着重介绍了常用类型阀门的模板设置，有关如何创建保存ITM文件、添加产品列表、设置预览图以及添加价格信息等创建预制构件的通常步骤，请参考第2章相关内容，这里不再赘述。另外，用户也可以参考Auto desk® Fabrication产品中已有的阀门预制构件“.\Mechanical\Equipment\Valves\”。
