阀门的模板有以下三种模板：

(1)CID 868：阀门通用模板，可用于创建不超过四个端头的所有类型的阀门。

(2)CID 2868：阀门特定模板，可用于创建两通阀。

(3)CID 2869：阀门特定模板，可用于创建三通阀。

其中CID 2868和CID 2869这两个模板都是基于CID 868模板进行了某些参数简化，本节将基于CID 868这个最通用的模板来进行相关内容的介绍。

在EST me p中，按下“Ctrl”＋“Shift”＋“C”三个键，调出命令框，在命令框中输入“MAKEPAT 868”调用该模板，见图8-22。

1.“Dimensions”选项卡

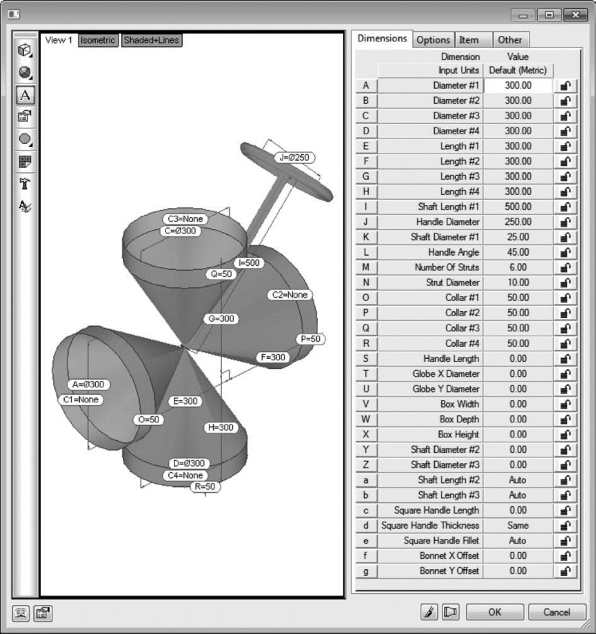

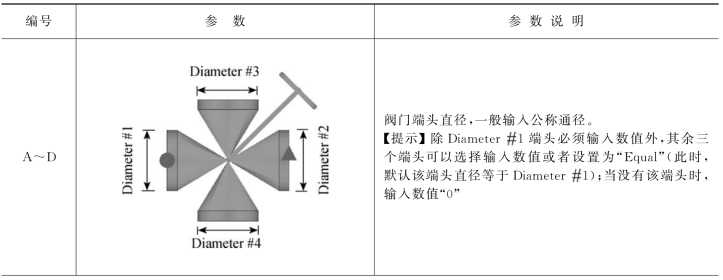

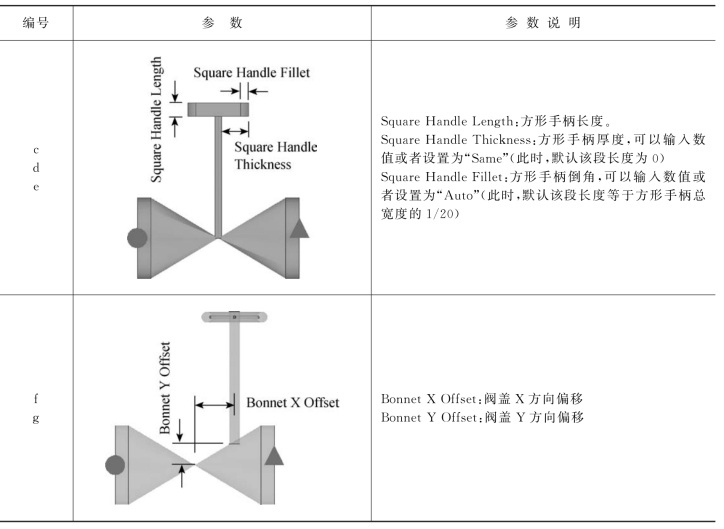

“Dimensions”选项卡定义了阀门的形体尺寸参数，见图8-22；相关的参数说明见表8-4，表格中的截图除特别注明外均为“Top”视图。

图8-22

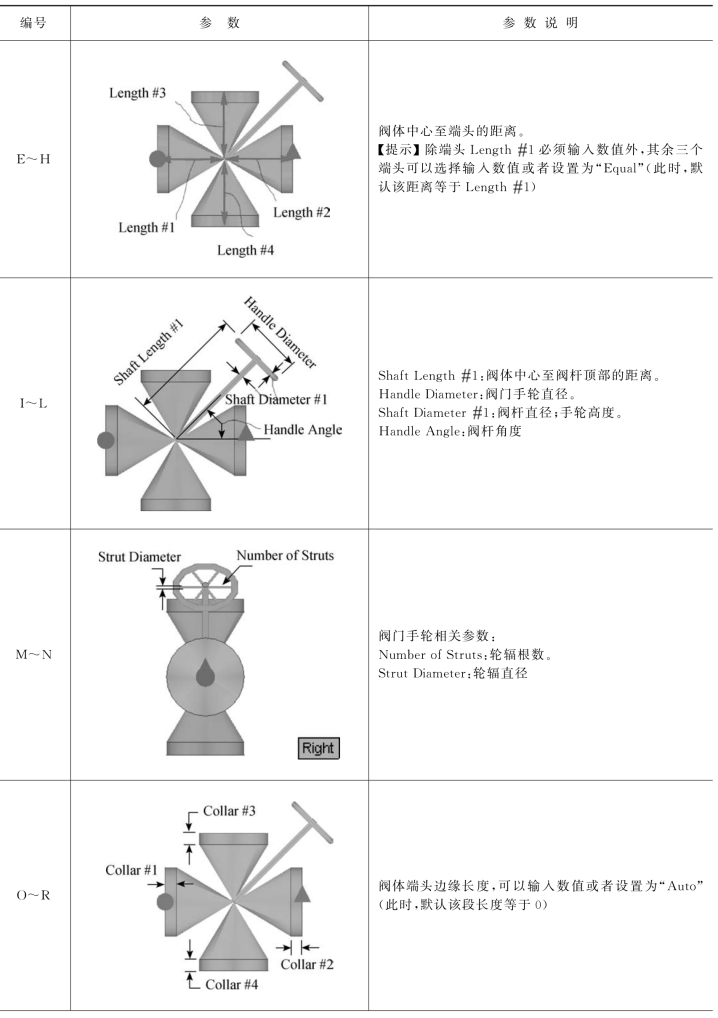

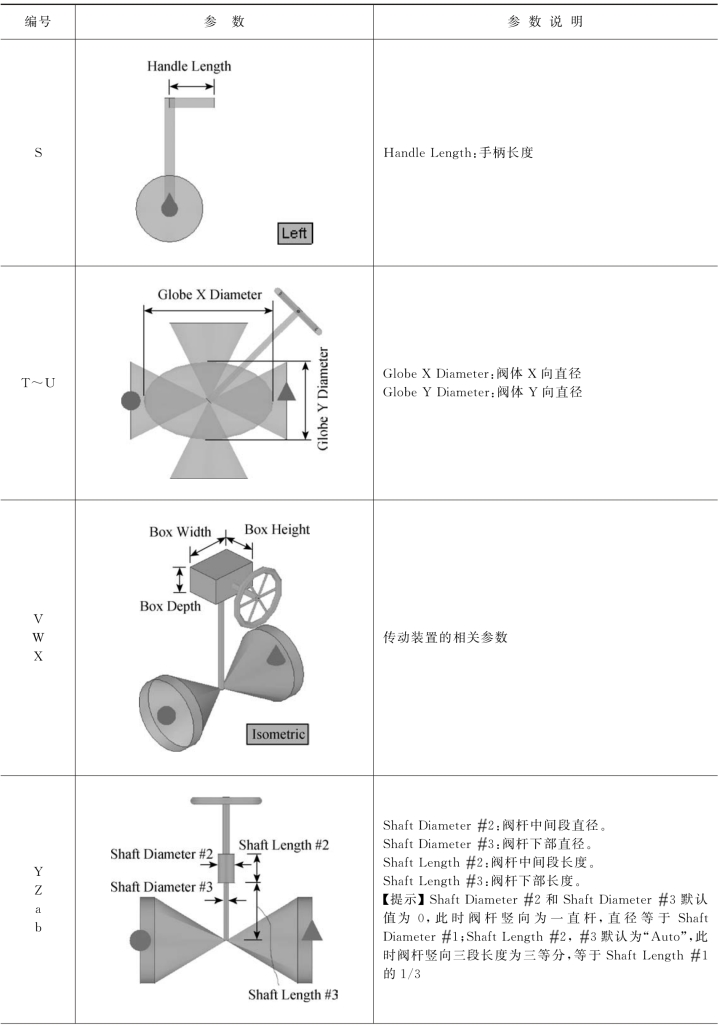

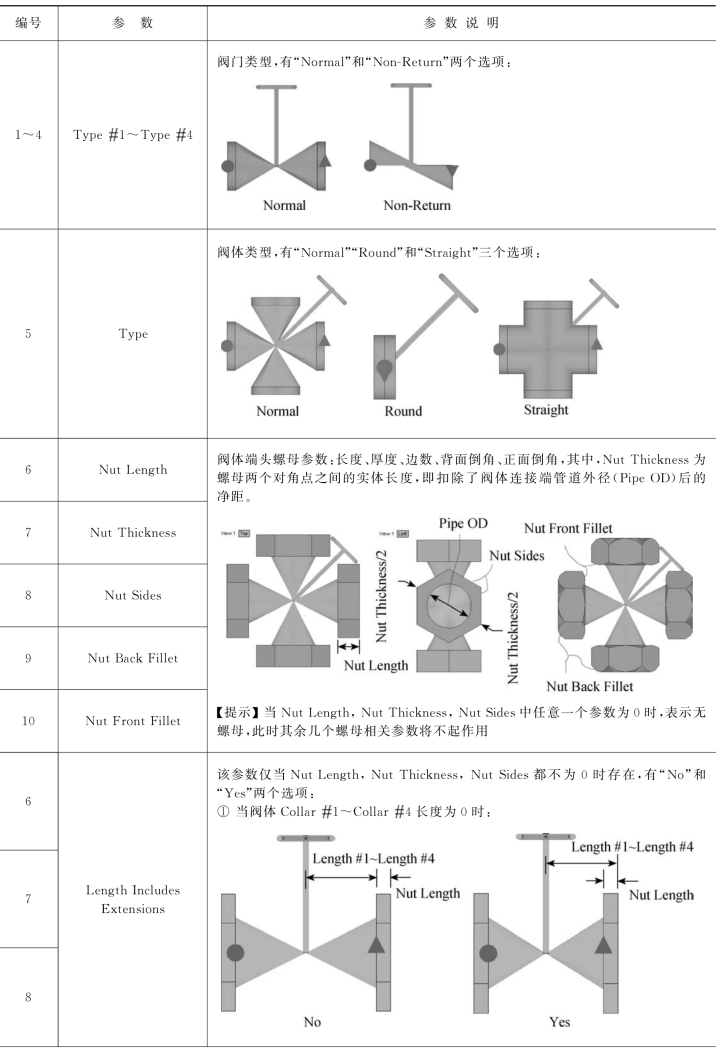

表8-4　“Dimensions”选项卡参数说明

续表

续表

续表

2.“Options”选项卡

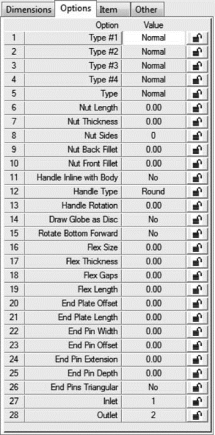

“Options”选项卡定义了阀门的类型参数，见图8-23；相关的参数说明见表8-5。(www.daowen.com)

图8-23

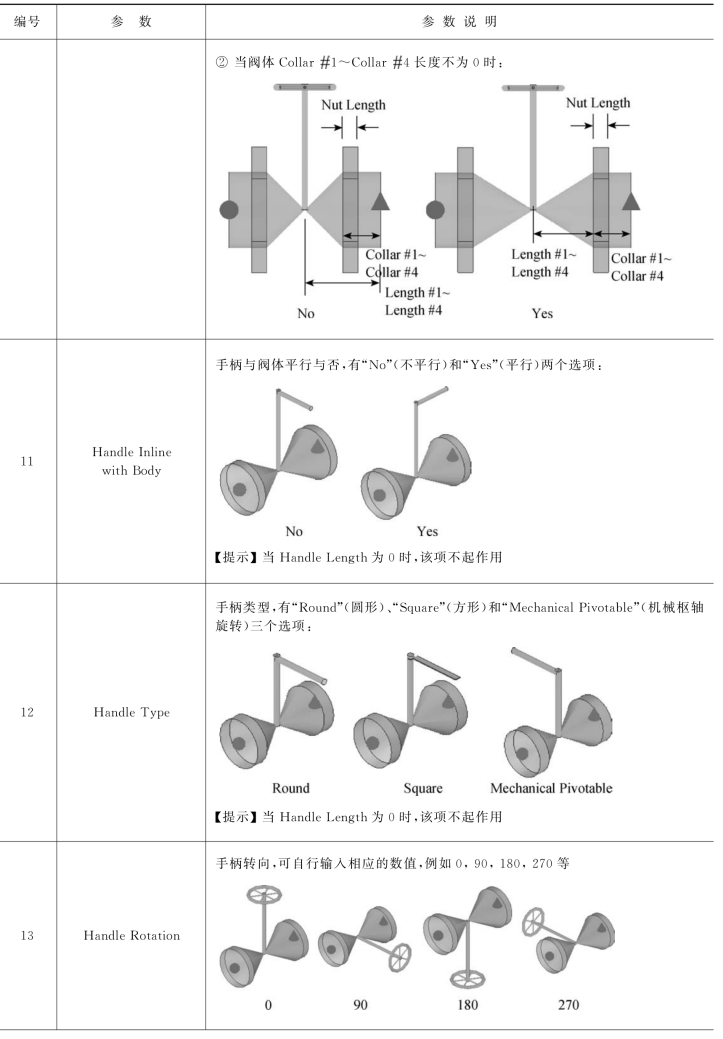

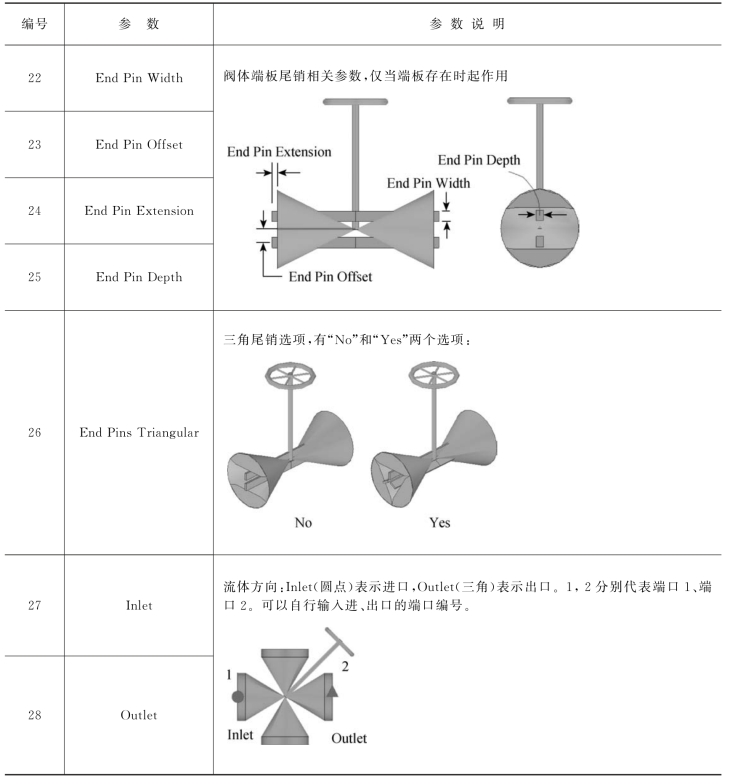

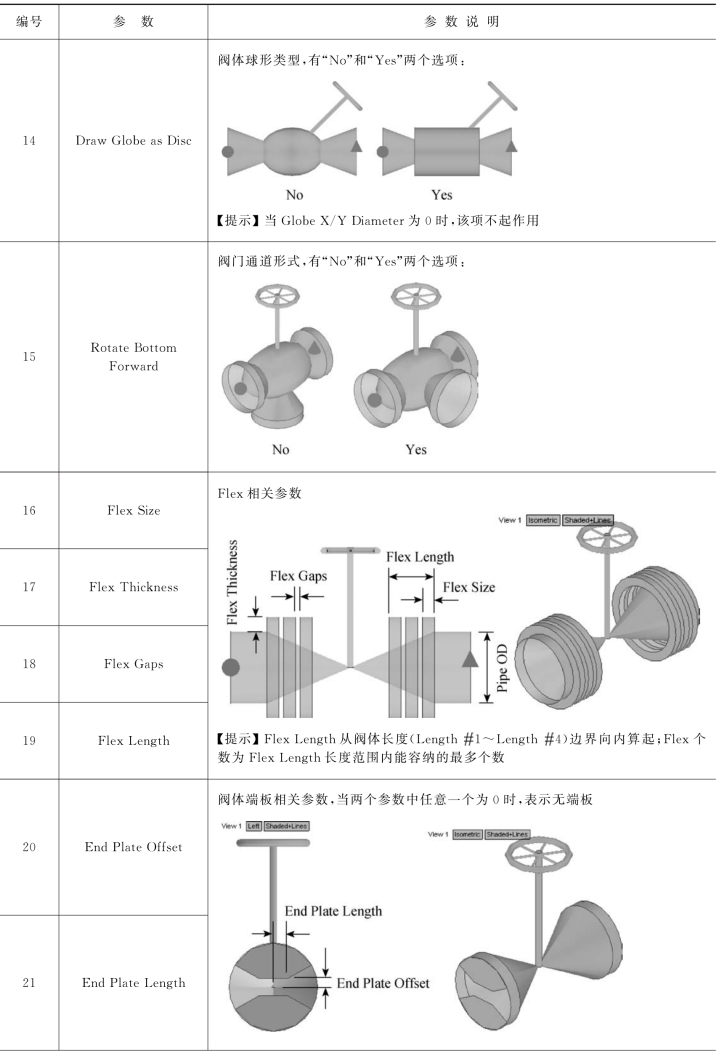

表8-5　“Options”选项卡参数说明

续表

续表

续表

3.“Item”选项卡

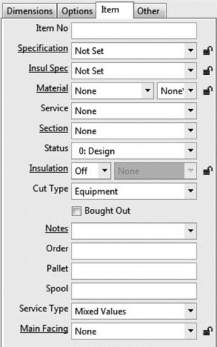

“Item”选项卡定义了阀门的规格、材料等参数，见图8-24。各参数说明见第2章相关内容。其中“Cut Type”一般设置为“Pipework”“Service Type”，一般设置为“53：Valve”。

4.“Other”选项卡

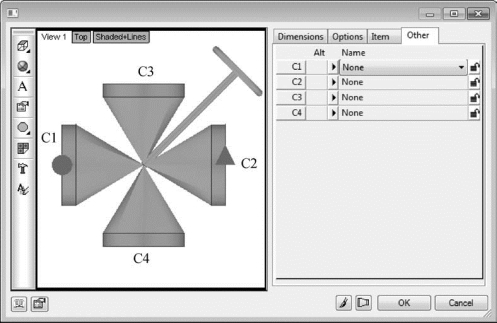

“Other”选项卡定义了阀门的连接端，见图8-25。

【提示】从下拉菜单中选择合适的连接端；当没有该端头时，保持默认设置“None”。
