在介绍详细的创建步骤之前,首先介绍一下常用的风阀模板(表81),以便用户对Auto desk®Fabrication产品中可以实现的风阀形体和精细程度有所了解。在实际创建或修改时,也可以根据这些模板各自的特点,相对精准地选用。

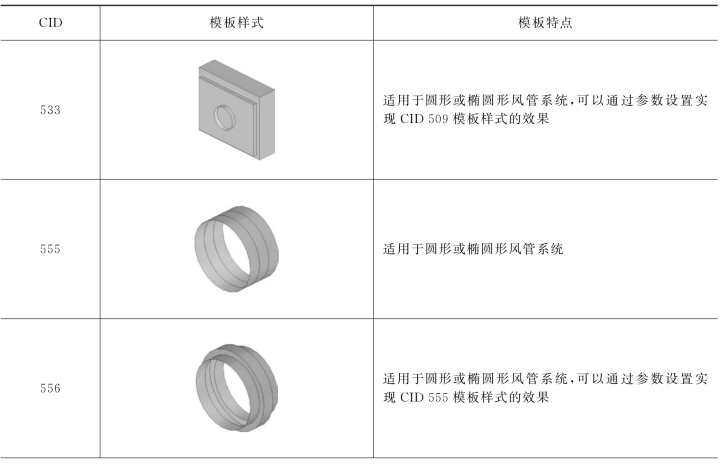

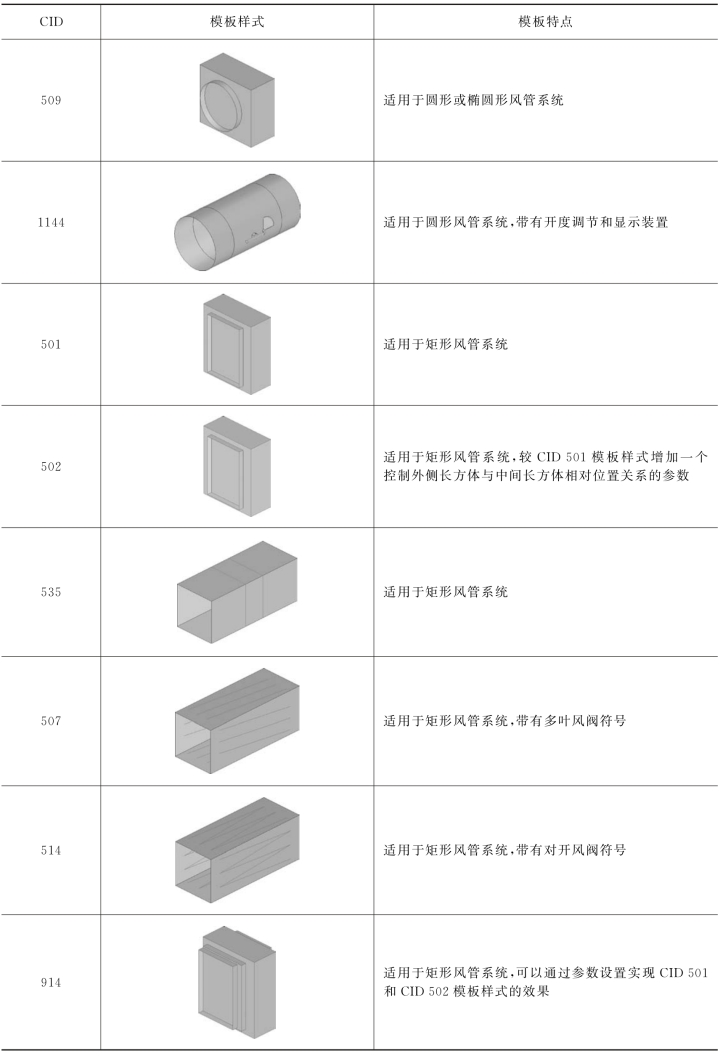

表8-1 常见的风阀模板

续表

本节将以CID 533模板样式为例,讲解风阀的相关参数、设置和创建步骤,因为这个模板样式可以通过参数的设置,比较灵活地生成多种形体的风阀。其他模板样式各自具有一些特殊的参数和设置,但总体创建思路与CID 533模板样式一致。

在EST me p中按下“Ctrl”+“Shift”+“C”三个键,调出命令框,在命令框中输入“MAKEPAT 533”调用该模板,进入到设置预制构件的对话框。下面将对各个选项卡的内容进行介绍。

1.“Dimensions”选项卡

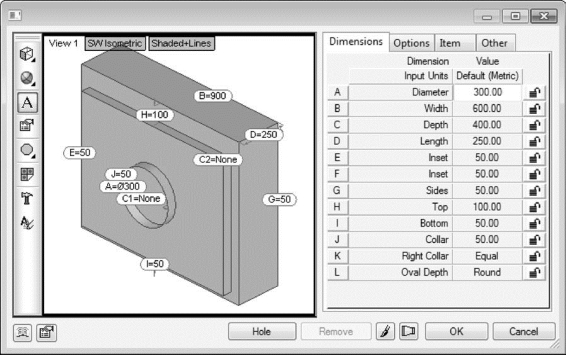

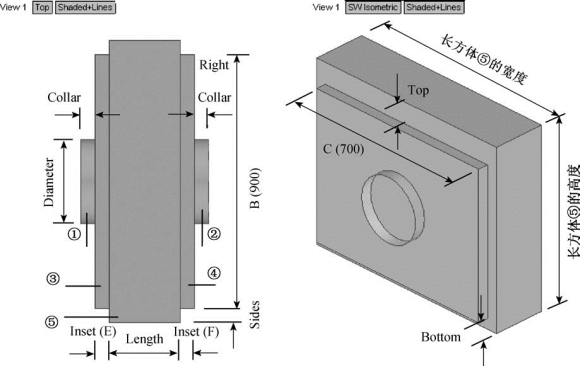

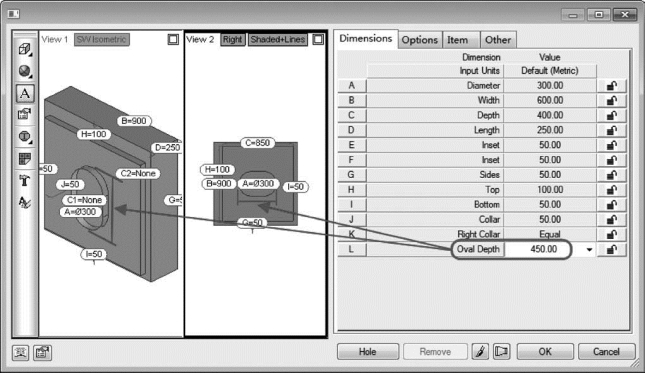

“Dimensions”选项卡的参数定义了构件形体相关的各项尺寸,见图8-1,相关的参数说明见图8-2及表8-2。

图8-1

图8-2

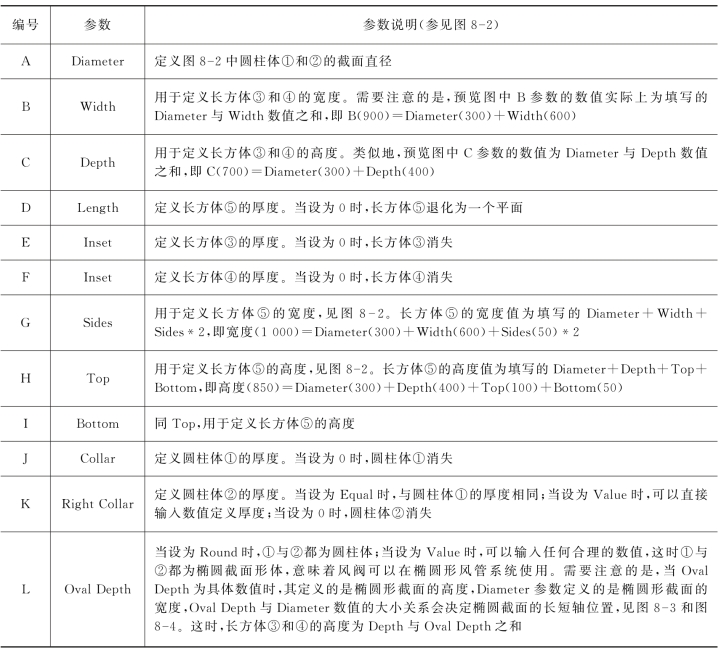

表8-2 “Dimensions”选项卡各项参数的含义

图8-3

图8-4

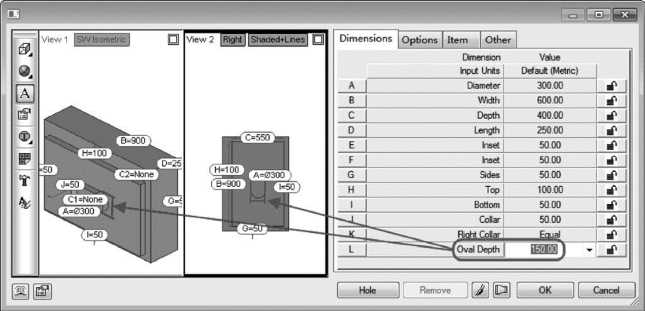

【提示1】每个参数的后面都有一个“解锁”的图标,单击这个图标按钮,它会转变为“锁定”的状态。对于非基于具体制造商产品的预制构件,为了适应各种应用条件,一般无须锁定各项参数;而对于本例中决定连接件尺寸的Diameter参数(或Oval Depth参数),通常不能锁定,这样风阀才能够随着所连接风管尺寸的变化而变化。如果是基于具体制造商产品的预制构件,由于其具有固定的尺寸规格,通常需要创建Product List,这时相关的尺寸可以锁定。

【提示2】某些风管系统相关的模板会有“Hole”的按钮,这是为了直接在Item的表面添加孔洞,以便安装检修口或仪表等。“Hole”的所属专业、形状和尺寸都可以通过自动出现的相关参数进行设置,此处不一一赘述。

2.“Options”选项卡

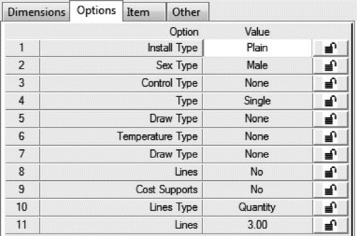

“Options”选项卡定义了风阀的安装形式、控制类型、图形表现等,见图8-5。相关的参数说明见表8-3,表格中截图除特别注明外均为“SW Isometric”视图。

图8-5

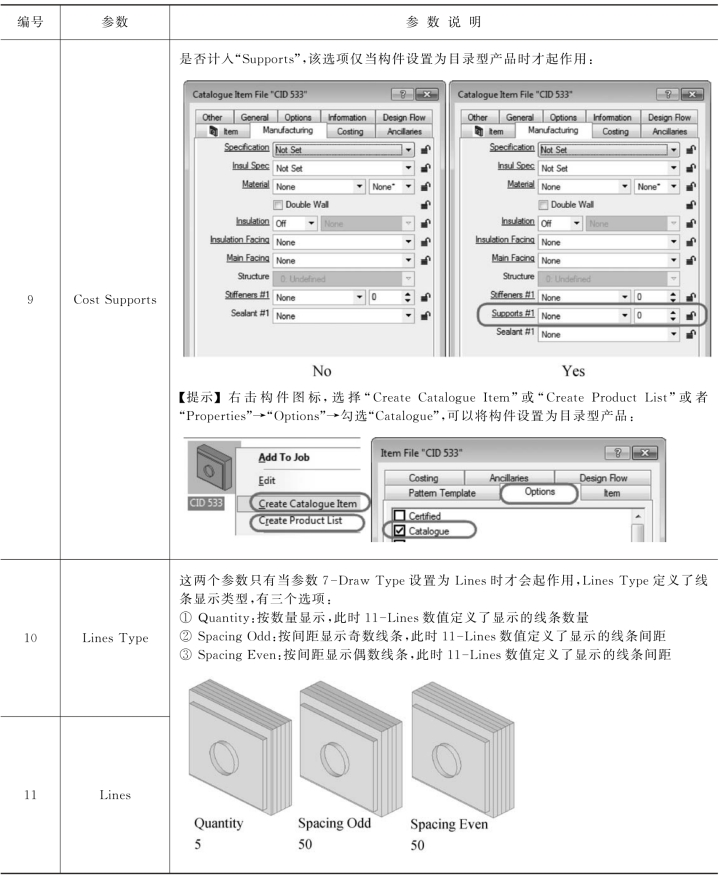

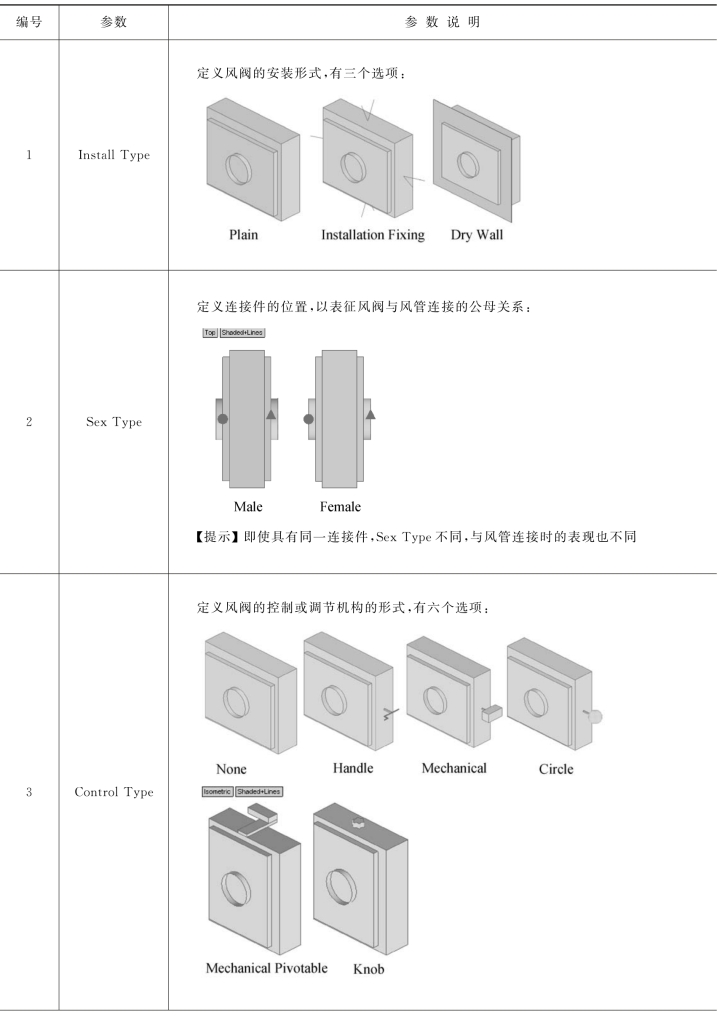

表8-3 “Options”选项卡的各项参数

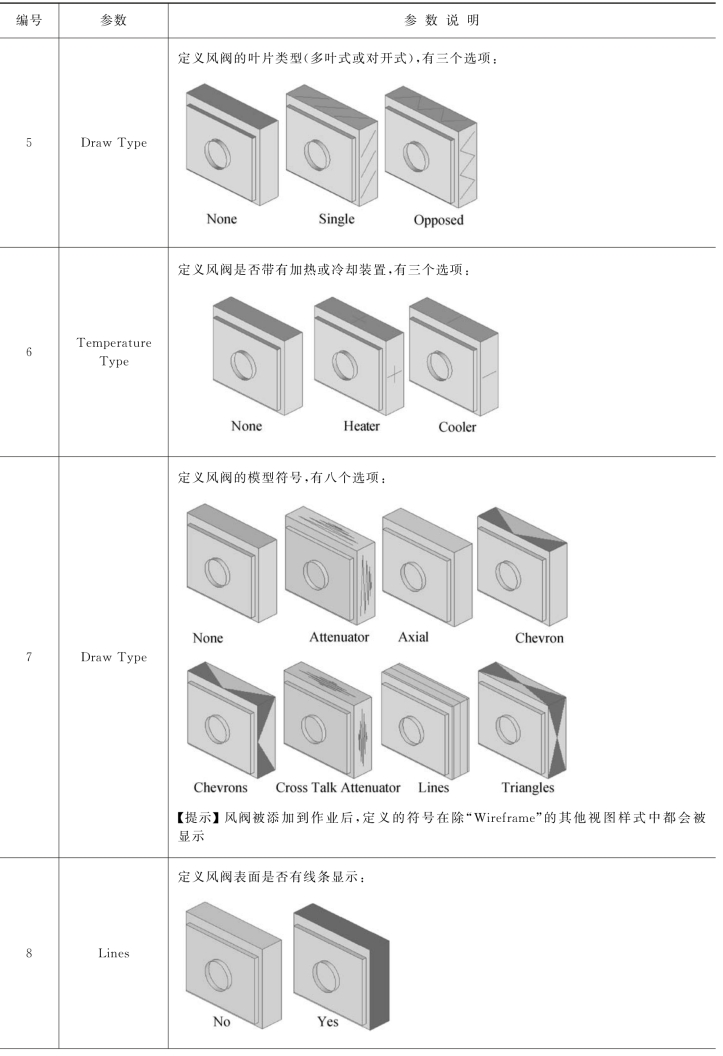

续表

续表

(www.daowen.com)

【提示】当参数3“Control Type”设置为除“None”之外的其他选项时,“Options”选项卡会自动出现以下的参数,以定义执行机构的位置和形体(此时需要先切换到其他选项卡、再切换回“Options”选项卡,或保存并重新打开构件编辑界面以刷新参数)。

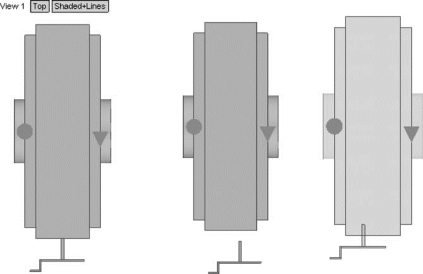

(1)Control X Offset,Control Y Offset:当 参 数3“Control Type”为“Handle”“Mechanical”“Circle”时,会自动出现这两个参数用来定义执行机构在X轴和Y轴方向的偏移(执行机构在Z轴上的位置始终保持不变),图8-6为当这两个参数分别为0/0,正数/负数,负数/正数时的不同表现。

图8-6

(2)Controller Side:这个参数只有当参数3“Control Type”为Mechanical Pivotable或Knob时,才会自动出现,用来定义执行机构的位置,见图8-7。Below和Both选项只有在Control Type为Mechanical Pivotable时起作用。

图8-7

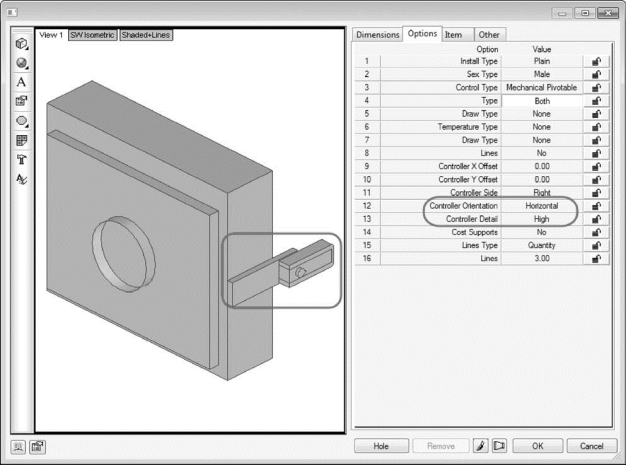

(3)Controller Orientation,Controller Detail:这两个参数只有在Control Type为Mechanical Pivotable时,才会自动出现,定义执行机构的方向和细节程度,见图8-8。

图8-8

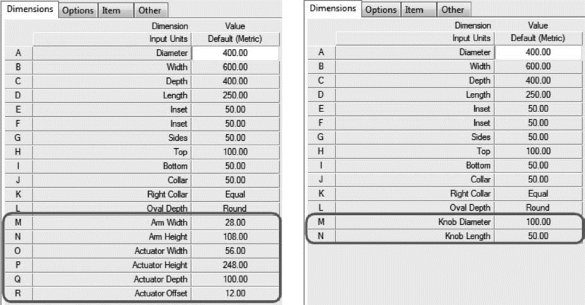

(4)除“Options”选 项 卡 外,Control Type为Mechanical Pivotable或Knob时,“Dimensions”选项卡也会相应地增加执行机构形体相关的尺寸参数,见图8-9。

图8-9

3.“Item”选项卡与“Other”选项卡

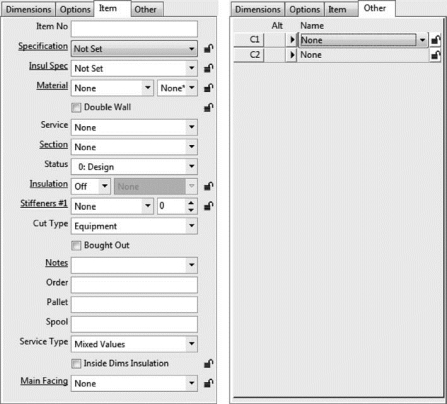

“Item”选项卡用于定义风阀的规格、保温性能、材质等设置,见图8-10。各参数说明见第2章相关内容。这里只着重介绍风管系统预制构件特有的一些参数。

(1)Double Wall:用以定义是否为复合型双层风管构件。一旦被勾选,外层风管的材质等相关参数会自动出现。

图8-10

(2)Stiffeners 1:定义选用的加强筋

“Other”选项卡定义了风阀的连接件,见图8-10。对于风管系统预制构件的连接,有三种设置可以作为解决方案

①在“Other”选项卡中直接选用连接件(C1,C2)。

②在“Item”选项卡中定义选用的规格(Specification)。

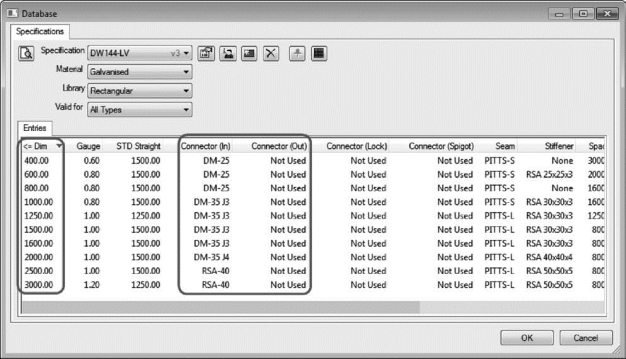

【提示】通常在“Specification”里定义了不同情况下会使用的连接件,见图8-11。

图8-11

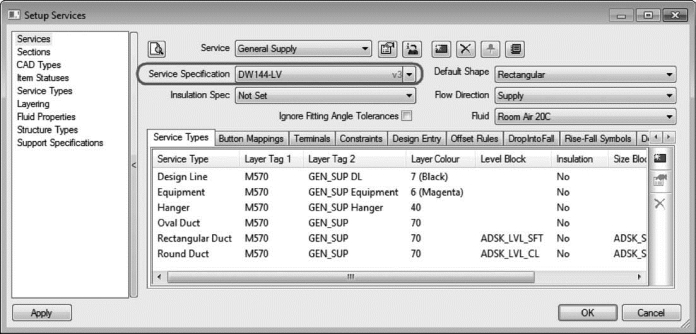

③在服务(Service)中定义选用的服务规格(Service Specification)。当预制构件被添加到某个服务时,服务规格会定义该服务中各个构件的连接设置,见图8-12。

图8-12

如果这三处都进行了连接件相关的定义,而预制构件“Other”选项卡中的连接件未锁定,那么在作业(Job)中决定预制构件连接表现的,优先级从高到低是②③①;如果预制构件“Other”选项卡中的连接件被锁定,那么在作业(Job)中决定预制构件连接表现的为①。用户可以根据需要,为风管系统预制构件选择合适的连接设置方式。
