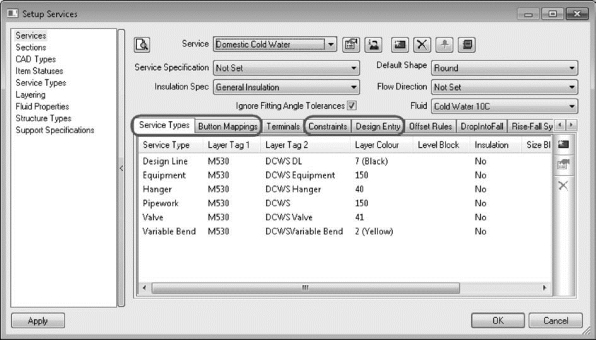

在众多的个性属性设置选项卡中，本节将以组“Domestics-System”中的服务“Domestic Cold Water”为例，介绍三个比较常用的类别设置，服务类型(Service Type)、按钮映射(Button Mappings)和约束(Constraints)，见图7-45。

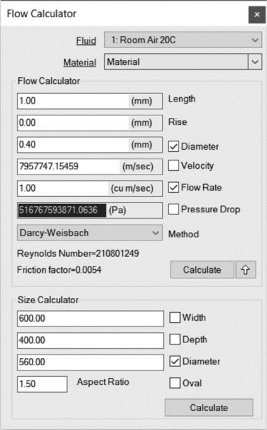

图7-44

1.服务类型

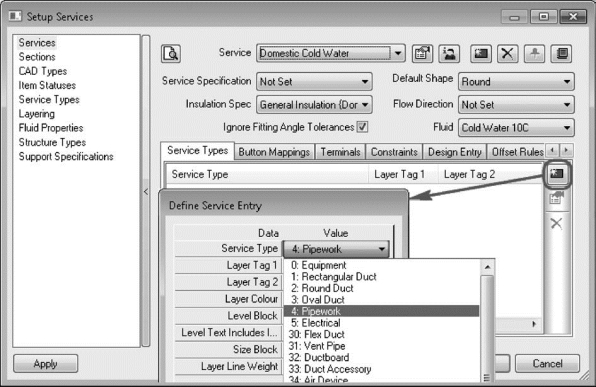

在“Setup Services”对话框中单击服务类型“Service Types”标签，然后单击打开“Define Service Entry”对话框。根据当前服务的类型从“Service Type”的下拉菜单中选择相应的服务类型，例如为服务“Domestic Cold Water”选择服务类型“4：Pipework”，见图7-46。

图7-45

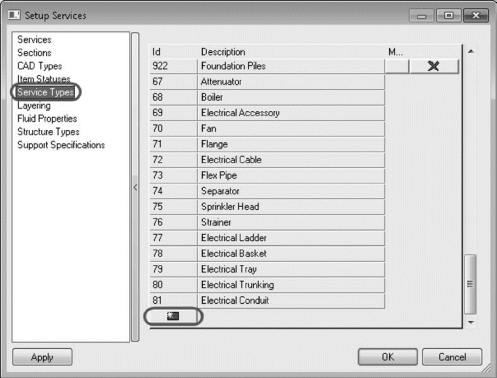

服务类型定义所绘制的内容的类别。在Auto desk®Fabrication EST me pTM的数据库中已经定义了一部分服务类型。在“Setup Services”窗口中单击“Services Type”按钮，将进度条拖曳到窗口底部，单击就可以添加自定义类别，见图7-47。

2.按钮映射

按钮映射(Button Mappings)是将按钮上定义的按钮代码与软件代码对应起来，在使用设计线绘制管道时能够将服务中的预制构件加载于设计线上。

图7-46

图7-47

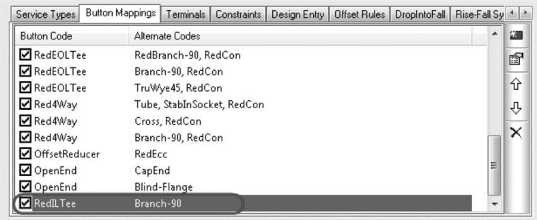

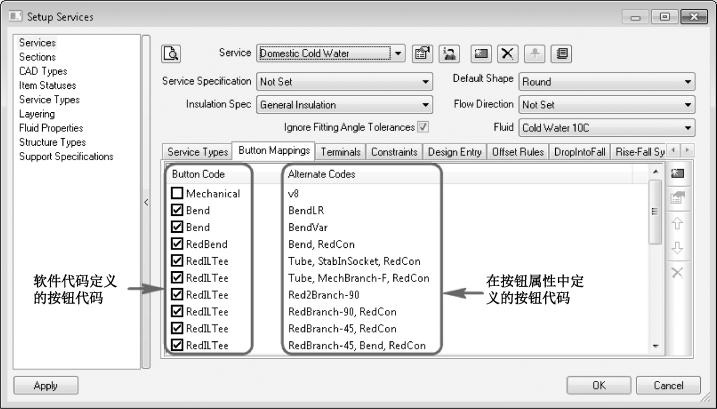

在“Setup Services”对话框中“Button Mappings”的“Button Code”并不是指按钮属性对话框中的按钮代码，该“Button Code”由软件定义。轮换代码(Alternate Code)才是按钮上定义的按钮代码，见图7-48。将软件定义的按钮代码和在按钮属性中定义的按钮代码对应起来，软件才能识别到预制构件。

图7-48

(1)新建映射。单击打开“Define Button Mapping”对话框，然后单击“Button Code”下拉菜单，该下拉菜单中列出了软件代码定义的所有按钮代码，见图7-49。

选择“RedILTee”，然后在“Can be Made By Using Alternates”的空白区域单击，此时空白区域出现服务包含的按钮被定义的按钮代码，见图7-50。

图7-49

图7-50

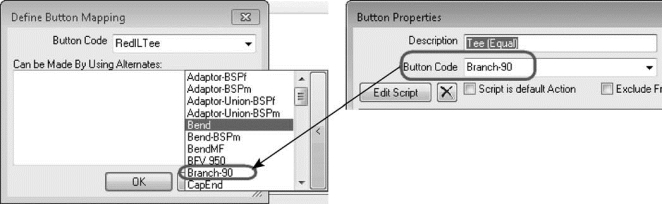

单击需要被映射的按钮代码可添加该按钮代码，例如“Branch 90”，见图7-51。

图7-51

单击“OK”，退出“Define Button Mapping”对话框，一个新的映射已经被添加，见图7-52。

图7-52

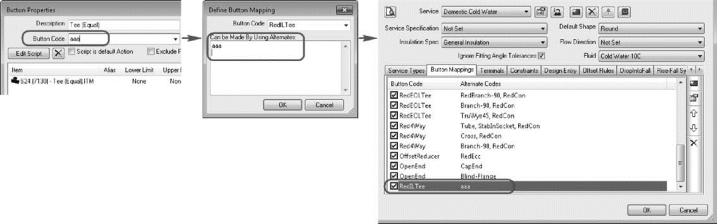

【提示】右击按钮并选择“Properties”，在弹出的“Button Properties”对话框里可以为按钮添加作为轮换代码的按钮代码。该按钮代码可定义为任何字符。如果在按钮“Tee(Equal)”的属性对话框中输入“aaa”，那么在服务的“Button Mapping”中将“aaa”作为轮换密码与软件设定的三通按钮代码“RedILTee”关联即可，见图7-53。

图7-53

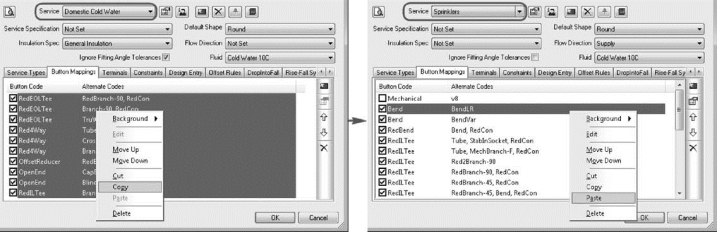

(2)复制映射。映射可以在不同服务之间复制。选择需要被复制的映射然后右击→选择“Copy”→在目标服务的“Button Mappings”面板中右击然后选择“Paste”，见图7-54。

(3)按钮代码的设计线行为。软件定义的按钮代码是固定的，在关联按钮代码和轮换代码时需要了解按钮代码的行为。常用按钮代码与设计线行为的对应关系，见表7-1。

图7-54

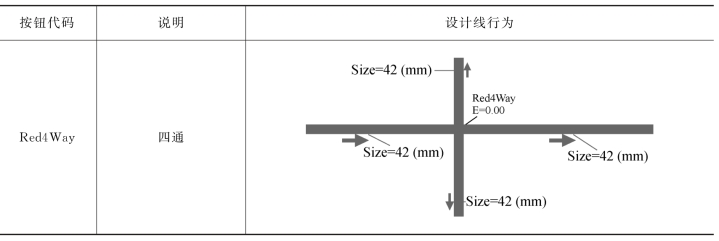

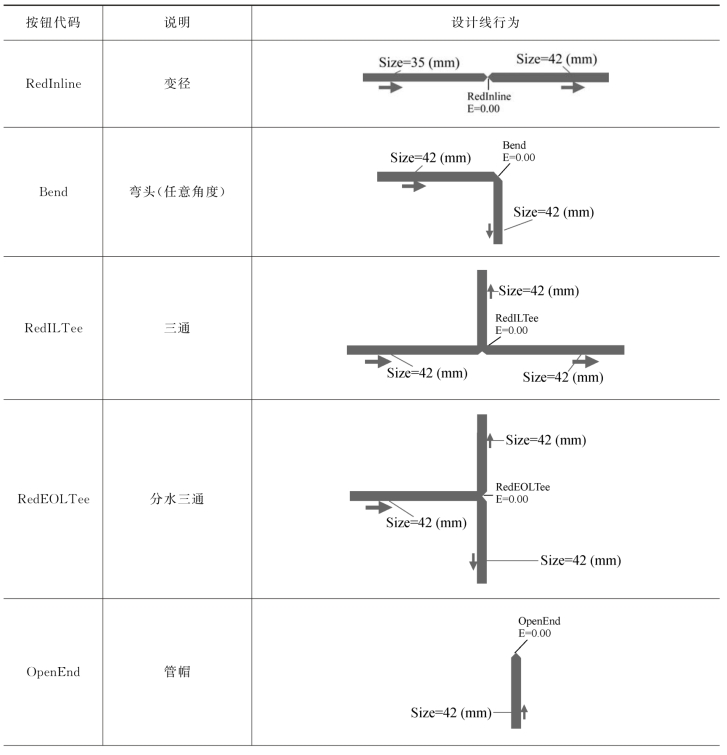

表7-1　常用按钮代码与设计线行为的对应关系表

(www.daowen.com)

续表

3.约束

约束(Constraints)用来定义设计线在不同尺寸时的线宽、颜色、形状等。

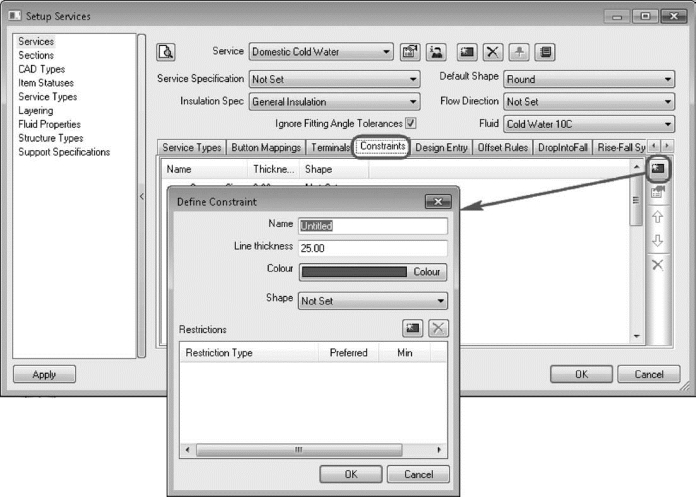

在“Constraints”面板内单击“New Entry”，打开“Define Constraint”对话框，见图7-55。

图7-55

在该界面中，需要对约束进行定义：

Name：输入约束的名称，即管道的尺寸，例如“10”；

Line thickness：线宽，一般设定为管道尺寸的一半为宜。例如“5”；

Colour：默认为红色。可以从颜色列表中选择该服务设计线的颜色，例如“橘色”；

Shape：根据服务中预制构件的形状选择设计线的颜色，例如“Round”；

Restrictions：单击“Add Restriction”按钮，然后选择“Diameter(mm)”，见图7-56。

将“Restriction Type”的最大值(Max)、最小值(Min)和合适值(Preferred)设置与名称一致，见图7-57。

图7-56

图7-57

单击“OK”，保存并退出“Define Constraints”对话框。新建的约束已经被添加到“Constraint”中。

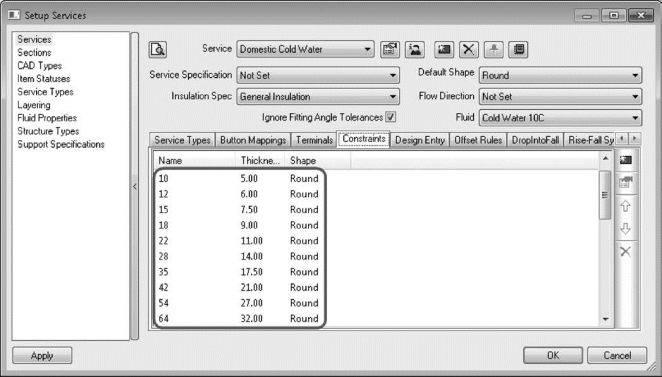

按照此方法将服务中尺寸范围内所有尺寸的约束添加至约束列表中，见图7-58。

图7-58

根据上述约束，在使用设计线时设计线的宽度为管径的一半，见图759。

4.支吊架规格

在“Setup Services”对话框中，单击左侧树状图的“Setup Services”→“Support Specifications”，在“Specification”下拉菜单选择规格(例如“Copper Pipework Support”)，在“Library”下拉菜单选择类别(例如“Pipework”)，见图7-60。

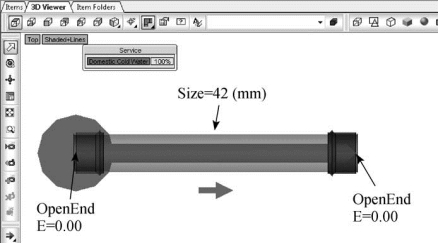

图7-59

图7-60

＜＝Dim：管件的公称直径。

Button Code：按钮代码。

Straight Spacing：支吊架与支吊架间的距离。

Fitting Distance：支吊架与管件管头之间的距离。

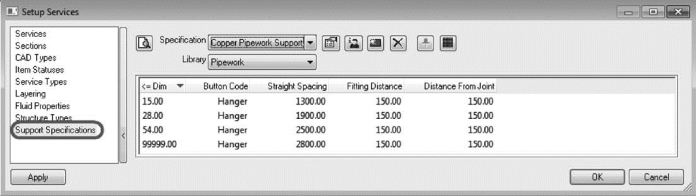

以“Copper Pipework Support”的配置为例，当用DN＝15 mm时，在自动绘图时支吊架之间的间距是1-300，且支吊架和管件之间的间距是150，见图7-61。

图7-61
