1.服务规格

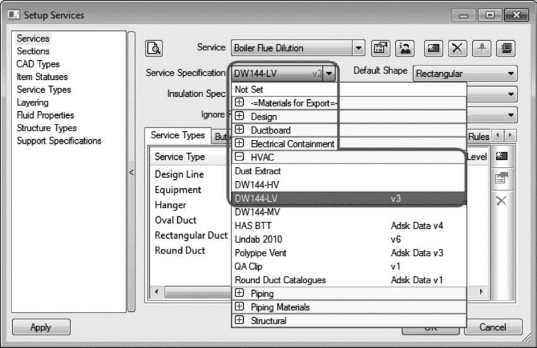

暖通专业的服务需要在“Service Specification”处指定规格。以组“HVAC”中的服务“Boiler Flue Dilution”为例,从下拉菜单中选择“DW144LV”,可以为服务指定该规格,见图7-37。有关服务规格的创建和配置,详见第4章相关内容。

图7-37

给排水专业和电气专业的预制构件已经在预制构件对话框的“Items”选项卡中指定了规格,且这些预制构件本身已经被指定了连接件,因此不再需要在服务中再次指定,保留默认设置“Not Set”即可。

2.保温规格

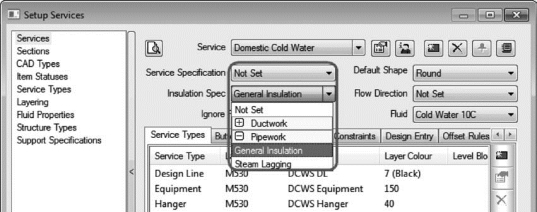

管道和管件在实际应用中需要敷设保温层时,可以在服务配置中为服务选择相应的保温规格(Insulation Spec)。单击“Insulation Spec”右侧的下拉菜单,从中选择已有的保温规格,例如为组“Domestics-System”中服务“Domestic Cold Water”选择组“Pipework”中的保温规格“General Insulation”,见图7-38。

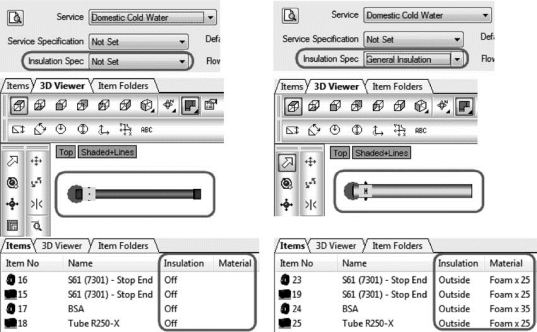

添加保温规格前后所绘制的管道区别,见图7-39。

图7-38

图7-39

3.默认形状

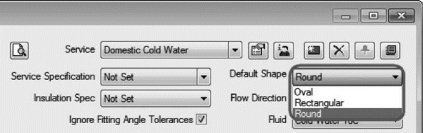

默认形状(Default Shape)的下拉菜单有“Oval”“Rectangular”和“Round”三个选项。默认形状的选择需要与服务中预制构件的形状一致,例如组“Domestics-System”中的服务“Domestic Cold Water”包含的预制构件形状均为圆形,则需要从默认形状的下拉菜单中选择“Round”,见图7-40。

(www.daowen.com)

图7-40

4.流向

流向(Flow Direction)定义了水流相对于源点(Source)的方向。当选择“Supply”时,绘制设计线时流向背向源点;当选择“Extract”时,绘制设计线时流向朝向源点。

5.流体

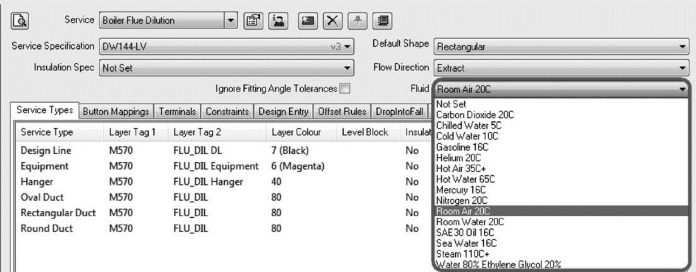

为服务添加“Fluid”流体,该项设置通常针对暖通专业的服务,流体可以参与密度和流速的计算。可以为服务从下拉菜单中选择数据库中已有的流体,见图7-41。

图741

单击“Setup Services”窗口左侧的“Fluid Properties”后,右侧区域显示了数据库中已有的流体,见图7-42。单击单元格可以修改流体数据,也可以单击新建流体。

图7-42

当服务添加了流体之后,可以在计算时引用定义的流体。单击“New Design Line”时按住鼠标左键可扩展选项,在选项“Calculate duct size”上松开鼠标左键,见图7-43。此选项仅针对风管进行设置。

图7-43

在弹出的“Flow Calculator”对话框中可以选择定义流体的各项信息,见图7-44。
