1.主材价格

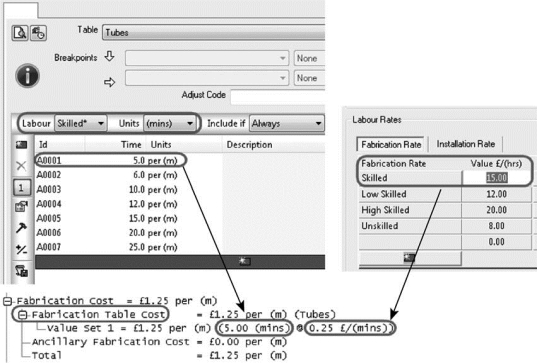

以水管为例，它的工种及工时成本，见图6-56。

(1)在加工时间表“Tube”中，根据管道具体尺寸对应的ID：A0001，在加工时间表中找到对应的管道加工时间为5 mins，工种为“Skilled”。

(2)在Fabrication Rate中，工种skilled价格设置为15￡/(hr)＝0.25￡/(Mins)

主材加工价格(Fabrication Table cost)＝5(mins)x0.25￡/(mins)＝1.25￡

图6-56

2.连接件

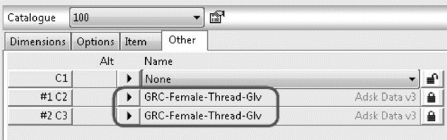

以一个尺寸为100 mm的给排水预制构件“90 Elbow”为例，它的两头绑定了连接件“GRC-Female-Thread－Glv”，见图6-57。

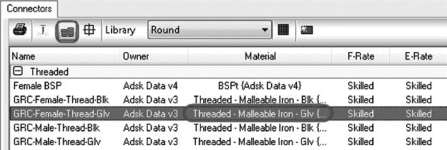

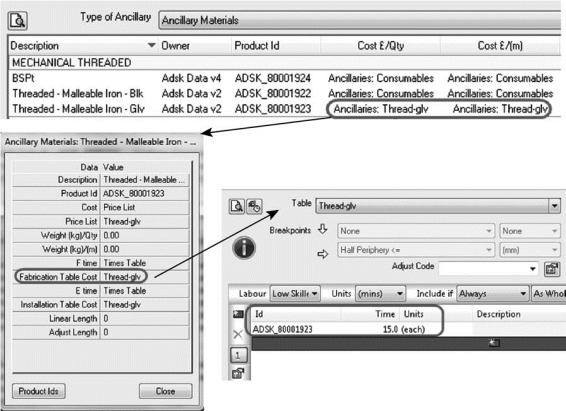

(1)在数据库中连接件的价格设置中，此连接件绑定了辅助材质“Ancillary Material”中的“Threaded-Malleable Iron-Glv”，见图6-58。

图6-57

图6-58

(2)双击连接件材料数据库中的“Threaded-Malleable Iron-Glv”，在弹出的“Ancillary Materials：Threaded-Malleable Iron-Glv”对话框中可以查看ID编号及加工时间表名称“Thread-glv”。

(3)在“Thread-glv”加工时间表中找到此ID编号对应的加工时间，见图6-59。

图6-59

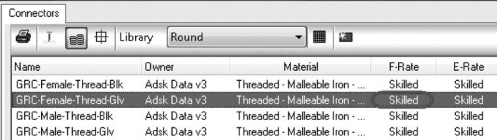

(4)在连接件数据库中可见此连接件的加工工种设置为“Skilled”，见图6-60。

(5)工种及工时设置：在数据库中加工工种“Skilled”的工时成本为15￡/(hrs)＝0.25￡/(mins)，见图6-61。

图6-60

图6-61

(6)在“Cost Breakdown”报告中，此构件的连接件有两个，连接件加工价格为2x[15(mins)x0.25￡/(mins)]＝7.5￡，见图6-62。

图6-62(www.daowen.com)

3.保温价格

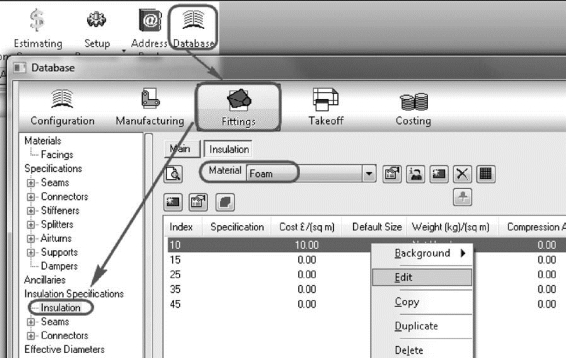

(1)在数据库的保温材料中设置保温加工价格，单击功能区中“Database”→“Fittings”→“Insulation”，选择相应保温材料及尺寸，右击选择“Edit”，见图6-63。

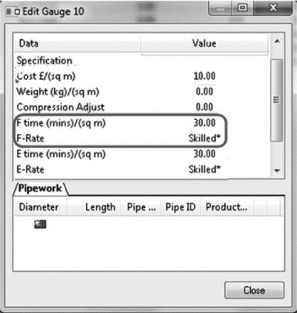

(2)在弹出的对话框中添加加工工时工本信息，例如：“30”“Skilled”，见图6-64。

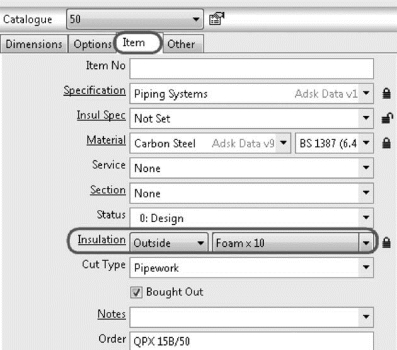

(3)在预制构件“Item”选项卡下，绑定相关的“Insulation”，见图6-65。

(4)在“Cost Breakdown”中，可以看到管道添加的保温加工价格，见图6-66。

4.表面涂料价格

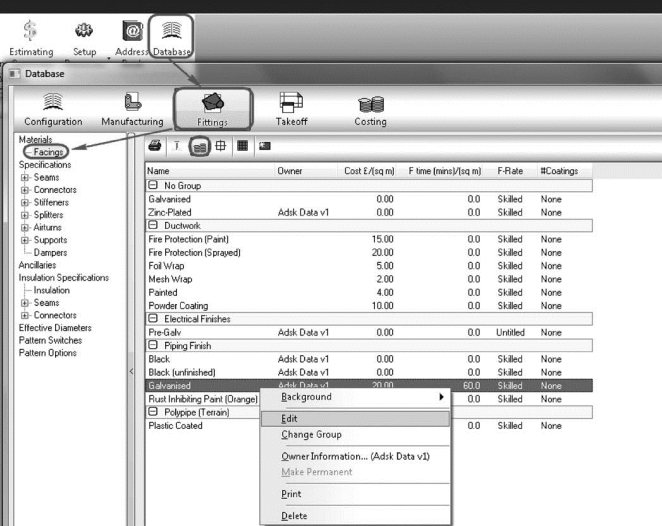

(1)在数据库中设置表面涂料价格，单击功能区中“Database”→“Fittings”→“Facings”，选择目标涂层材料，例如“Galvanised”右击选择“Edit”见图6-67。

(2)在弹出的对话框中添加加工的工种工时，例如：“60”“Skilled”见图6-68。

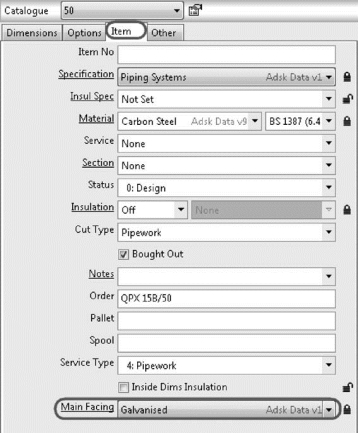

(3)在预制构件“Item”选项卡下，绑定相关的“Main Facing”，见图6-69。

图6-63

图6-64

图6-65

图6-66

图6-67

图6-68

图6-69

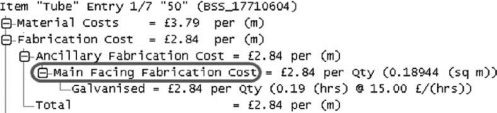

(4)在“Cost Breakdown”中，可以看到管道添加的表面涂层加工价格，见图6-70。

图6-70
