1.添加到单个预制构件

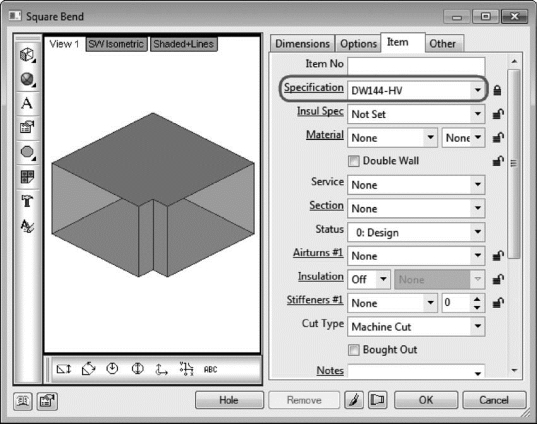

以一个方形弯头预制构件为例,它的“Specification”设置为“DW144HV”,见图4-31。

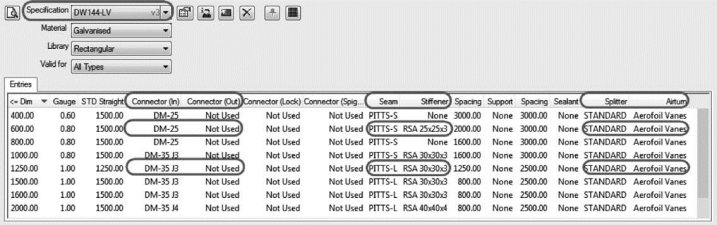

在规格“DW144HV”中,对于连接件、密封剂、加强筋、导流板及导流叶片,根据不同的风管尺寸,对这些参数做了不同的规则设置,见图4-32。

图4-31

图4-32

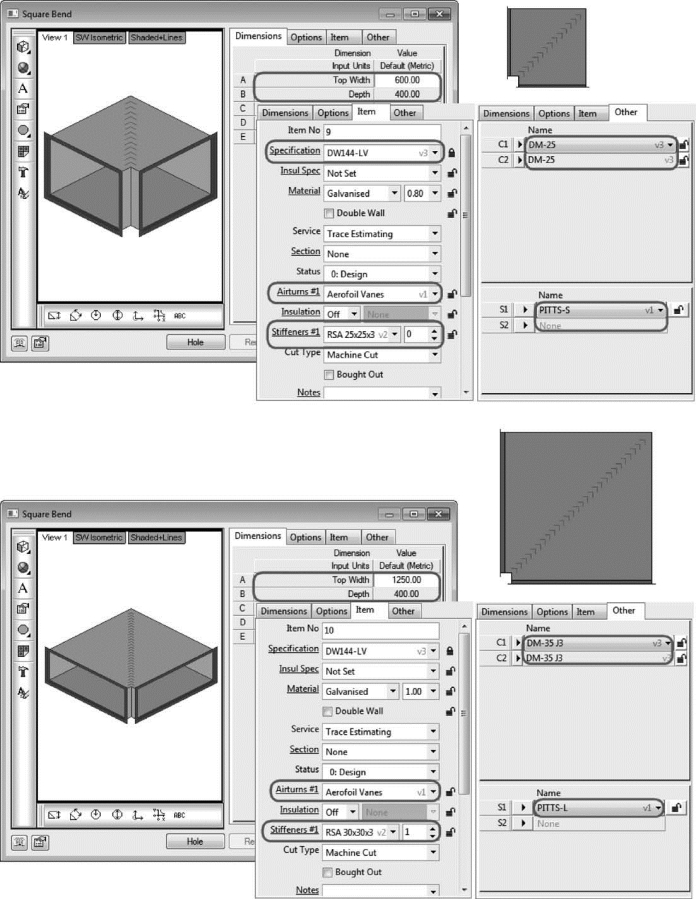

单击“Add To Job”,把不同风管尺寸的矩形风管的矩形弯头预制构件放置到图纸中,例如“600x400”“1-250x400”,它们对应的连接件、接缝等参数按照规格“DW144HV”的规则设置因尺寸的不同而不同,见图4-33。

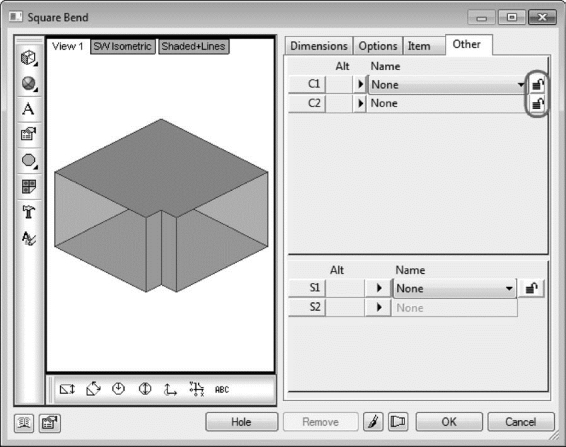

【提示】以连接件为例,只有确保此参数在预制构件中不被锁定,规格中参数设置的规则才会起作用,见图4-34。

2.添加到服务

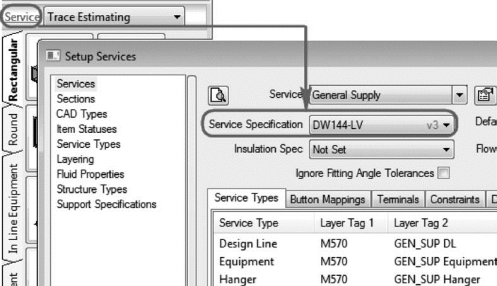

单击“Service”,在“Service Specification”下拉菜单中可以选择需要应用到当前服务的规格,例如DW144LV,见图4-35。

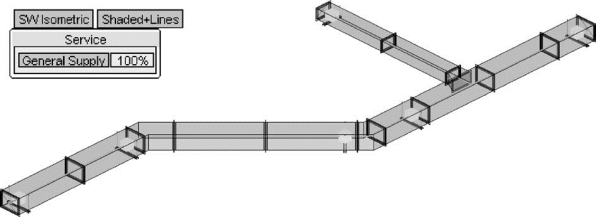

设置完成后,该规格中对于风管标准长度、连接件、加强筋、接缝等参数的规则设置,就会统一应用到当前服务中所有的风管及风管管件预制构件而无须逐一对单个预制构件进行设置,见图4-36。

图4-33(www.daowen.com)

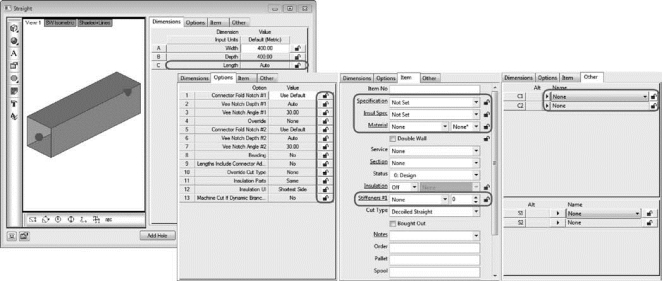

【提示1】要确保服务中每个预制构件的风管标准长度、规格、材质、连接件等各个参数设置为“None”且保持解锁的状态,服务中设置的规格才能发挥作用,见图4-37。

图4-34

图4-35

图4-36

图4-37

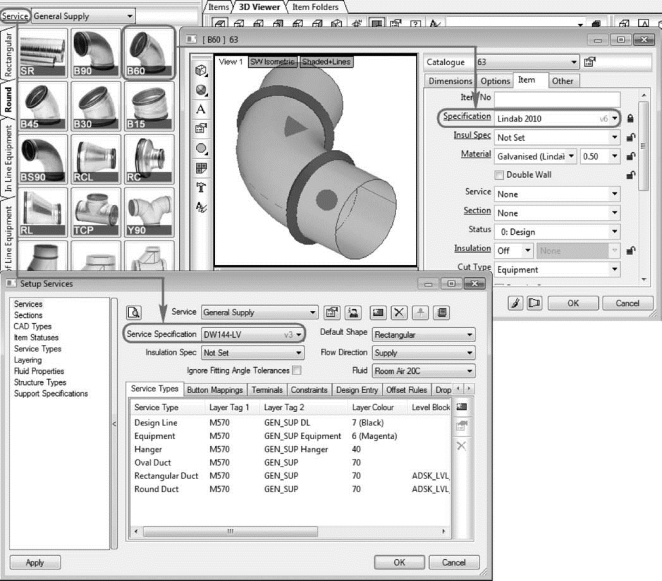

【提示2】当服务中设置了规格,而此服务中的预制构件同时设置了不同的规格,则预制构件中设置的规格优先起作用。例如,服务“General Supply”中,服务规格为“DW144 LV”,而其中的圆形风管弯头预制构件“B60”的规格为“Lindab 2010”,当加入到图纸中时,遵守的是规格“Lindab 2010”中制定的规则,见图4-38。

图4-38
