隔热层材料的创建方式与主材料类似，本章将以主材料为例介绍如何在配件数据库中新建材料。

1.新建材料

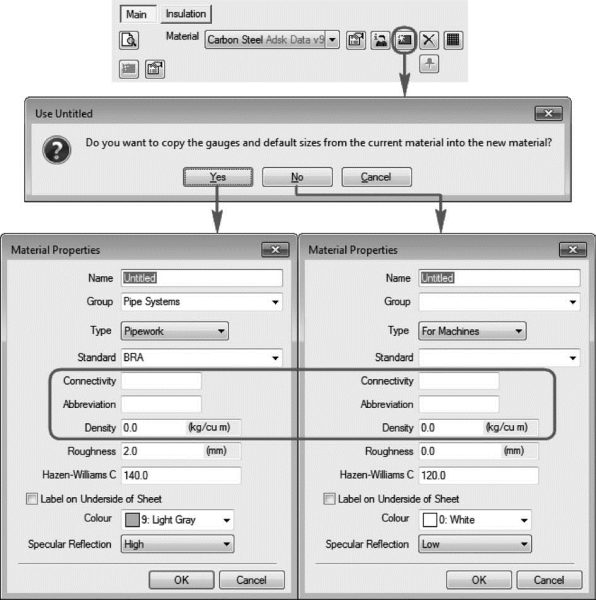

单击“Add New Material to Database Now”后弹出的对话框询问是否复制当前材料所包含的计量和默认尺寸。选择“Yes”，新建的材料将保留除“Connectivity”“Density”和“Abbreviation”之外的参数信息；选择“No”，新建的材料将不保留当前材料的任何信息，见图3-11。

图3-11

2.配置材料

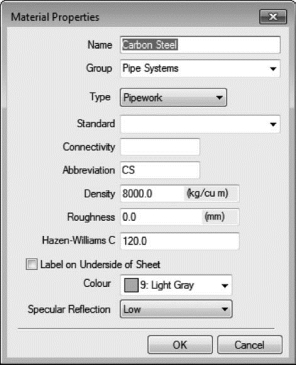

根据上述方法打开材料属性(Material Properties)对话框后，需要对新建的材料进行配置，以碳钢(Carbon Steel)为例，见图3-12。

(1)Name：新建材料的名称，例如“Carbon Steel”。

(2)Group：材料所在的组。通过组可以有效管理配件数据库中的材料。软件默认以专业分组，例如在“Pipework”中的材料均为管道系统使用。

图3-12

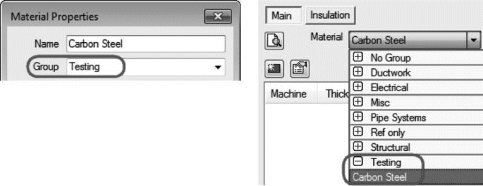

新建材料时需要在组的下拉菜单中选择合适的组，例如新建的材料将被用于管道系统，则在下拉菜单中选择“Pipe Systems”。如果输入自定义的组名称，例如“Testing”，新的组将随着材料被创建。在配件数据库材料的下拉菜单中可以找到新建的组“Testing”以及属于该组的新建材料“Carbon Steel”，见图3-13。

图3-13

(3)Type：材料的类型。软件根据系统定义了可选的类型，从“Type”的下拉菜单中选择该新建材料所服务的系统类型，例如“Pipework”。(www.daowen.com)

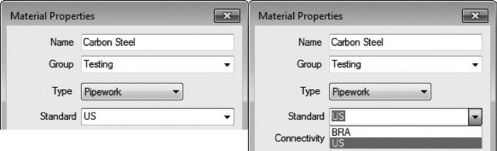

(4)Standard：定义材料数据来源，例如“CHS”是指该材料数据参照中国标准。可以从右侧下拉菜单中选择配件数据库中已有选项，也可以在空白区域手动输入，当新的字符被输入，软件会自动将其添加至下拉菜单中，见图3-14。

(5)Abbreviation：材料名称的英文缩写，例如“CS”是材料“Carbon Steel”的缩写。

(6)Density：材料的密度，例如“8000.0 kg/cum”。

(7)Roughness：材料的粗糙度，用于计算压力损失，例如“0.05 mm”。

(8)Hazen-Williams C：海增威廉系数，海增威廉公式h＝(10.67Q^1.852L)/(C^1.852 D^4.87)中系数C的值。塑料管C＝150，新铸铁管C＝130，混凝土管C＝120，旧铸铁管和旧钢管C＝100。

图3-14

(9)Colour：材料的颜色。在绘图区放置预制构件时，管道和管件可显示为指定的材料颜色，例如“9：Light Gray”，见图3-15。

图3-15

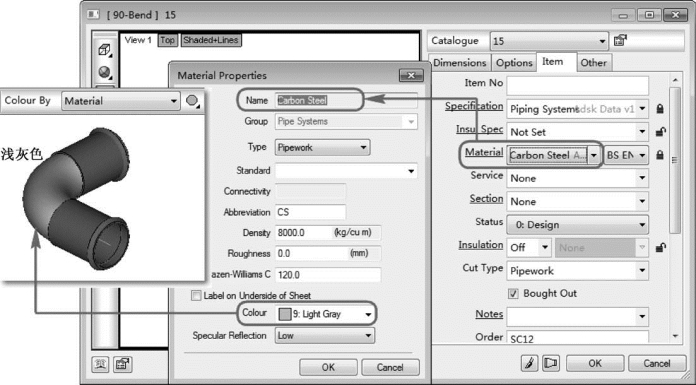

【提示】预制构件被添加在绘图区域的默认颜色为其所在服务指定的颜色，例如蓝色。将绘图区域的“Colour By”参数设置为“Material”，可以使预制构件显示为其材料指定的颜色，见图3-16。

图3-16

(10)Specular Reflection：材料的镜面反射特性。默认设置为“Low”。
