CID2523等径弯头模板介绍及参数详解

所有预制构件的创建都是从模板设置开始的,模板的设置也就是Item界面四个选项卡的设置。对于不同的模板,四个选项卡上的参数也不相同。本节将以等径弯头为例,介绍CID 2523这个模板。

在EST me p中按下“Ctrl+Shift+C”组合键,调出命令框,在命令框中输入“MAKEPAT 2523”调用该模板,见图2-32。

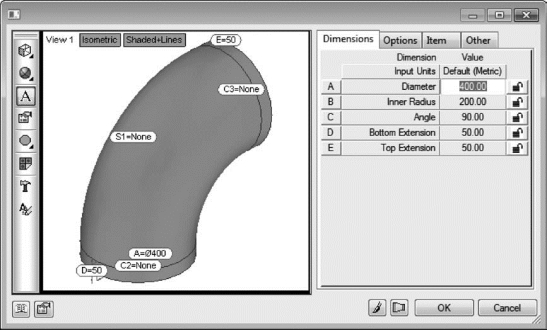

图2-32

1.“Dimensions”选项卡

“Dimensions”选项卡定义了构件的形体尺寸参数,见图2-32。参数说明见表2-6。

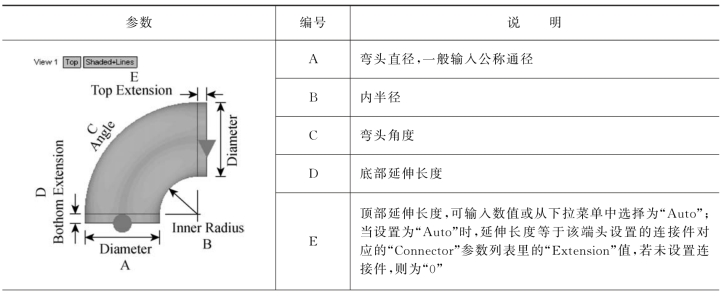

表2-6 “Dimensions”选项卡参数说明

【提示】对于CID 2523这个模板,“Dimensions”选项卡上的参数与以下参数相关:

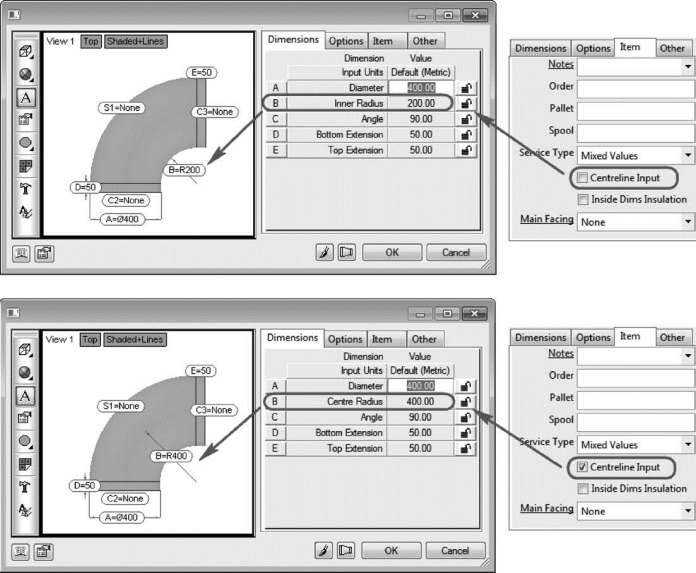

(1)Centreline Input:该参数位于“Item”选项卡内,默认不勾选,此时“Dimensions”选项卡上显示弯头内半径“Inner Radius”;勾选该参数,“Dimensions”选项卡上显示弯头中心半径“Centre Radius”,见图2-33。

图2-33

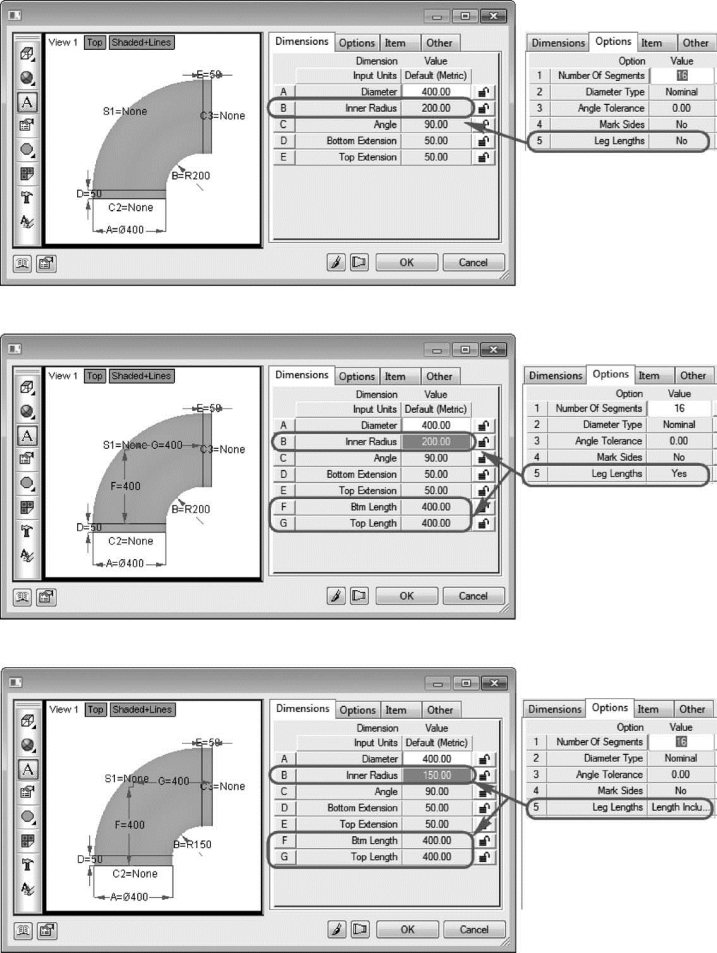

(2)Leg Lengths:该参数位于“Options”选项卡内,有“No”“Yes”和“Length Includes Extensions”三个选项,默认为“No”,此时弯头尺寸由弯头内半径“Inner Radius”控制(若勾选了“Centreline Input”则弯头尺寸由弯头中心半径“Centre Radius”控制),可输入半径数值或从下拉菜单选择。若该参数设置为“Yes”,“Dimensions”选项卡上将会出现两个新的参数“Btm Length”和“Top Length”(即弯曲中心至两个弯曲端面的距离,不包括延伸长度),此时弯头半径为软件自动计算数值。若该参数设置为“Length Includes Extensions”,“Dimensions”选项卡上将会出现两个参数“Btm Length”和“Top Length”(即弯头端面中心至端面的距离,包括延伸长度),此时弯头半径为软件自动计算数值,见图2-34。

图2-34

2.“Options”选项卡

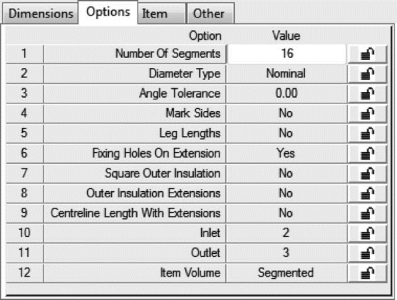

“Options”选项卡定义了构件的类型参数,见图2-35;相关的参数说明见表2-7。(www.daowen.com)

图2-35

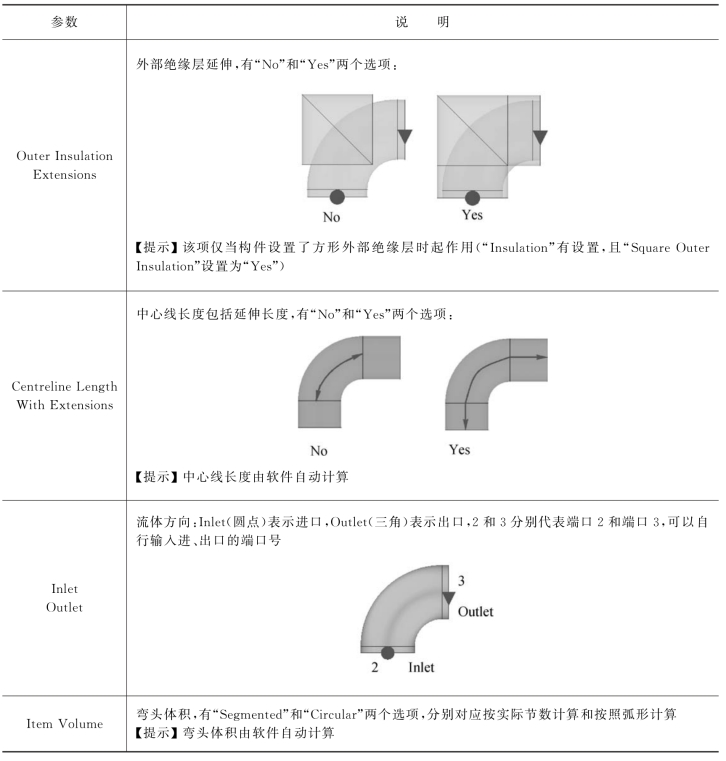

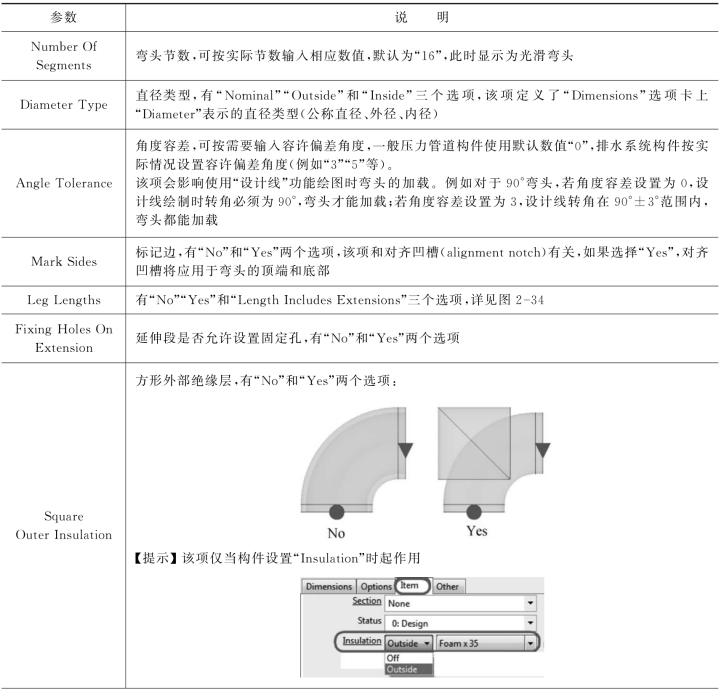

表2-7 “Options”选项卡参数说明

续表

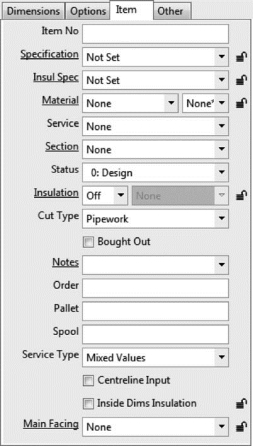

3.“Item”选项卡

“Item”选项卡定义了构件的规格、材质等参数,见图2-36。各参数说明见本章2.1.2小节相关内容。其中“Cut Type”一般设置为“Pipework”,对于“Service Type”选项压力管道构件一般设置为“4:Pipework”,排水系统构件一般设置为“59:Drainage”。

4.“Other”选项卡

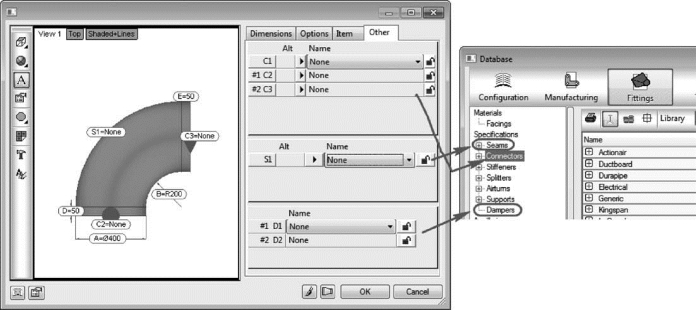

“Other”选项卡定义了构件的连接件信息,这三类连接件选项分别对应“Database”→“Fittings”类别下的“Connectors”“Seams”以及“Dampers”,见图2-37。

【提示】从下拉菜单中选择合适的连接件,当没有该项时,保持默认设置“None”。

图2-36

图2-37
