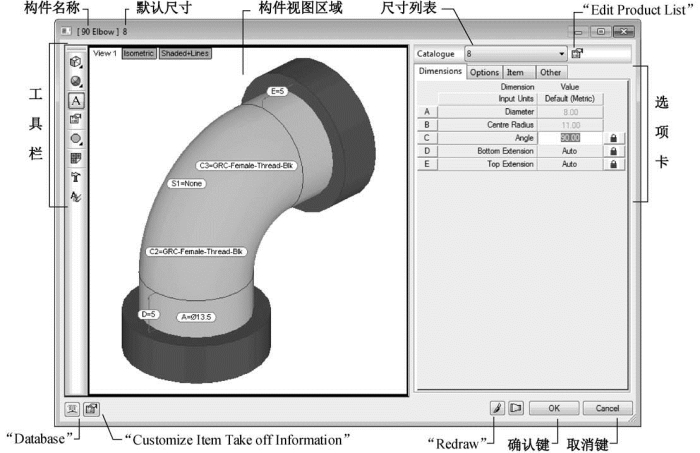

右击一个构件图标→单击“Edit”选项，弹出预制构件对话框，见图2-2。

在构件视图区域任意位置右击，可以进行视图设置，见图2-3。

单击勾选“Auto Rotate”，预制构件模型会在视窗中自动旋转，用户可以更好地查看模型；再次单击取消勾选“Auto Rotate”，模型会停止旋转，恢复默认显示。

图2-2

图2-3

取消勾选标注“Annotate”(或单击工具栏图标)不显示尺寸标注。

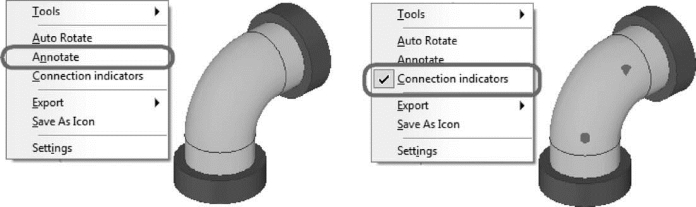

勾选“Connection indicators”显示预制构件的连接点，见图2-4。

图2-4

工具栏可以通过“Tools”选项来设置，默认为标准样式“Standard”，见图2-5。

取消勾选“Standard”，该工具栏将不再显示在Item对话框。

勾选“Snap Modes”，捕捉工具栏将会出现在模型下方，见图2-6。勾选“Dimensions”，标注工具栏将会出现在模型下方，见图2-7。

图2-5

图2-6

图2-7

单击工具栏端头，可以拖动工具栏到新的位置；如果勾选了“Lock Layout”，工具栏将被锁定在当前位置(图2-5)。单击“Export”，可以导出预制构件模型图片，见图2-8。单击“Save As Icon”，可以将当前视图存为预制构件的预览图，原来的预览图将被覆盖，见图2-9。

图2-8(www.daowen.com)

图2-9

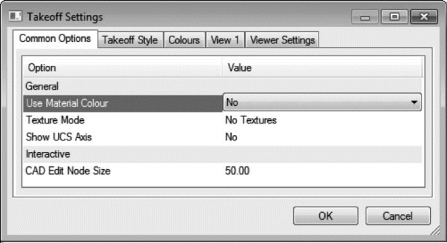

单击“Settings”(或单击工具栏图标)，可以设置构件视图区域的显示，例如模型颜色、视图区域背景色、标注文字大小等，见图2-10。

图2-10

【提示】该处的设置对于软件中的所有构件均起作用，而非仅针对当前构件。

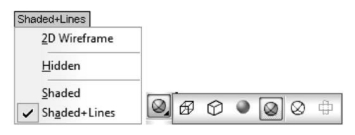

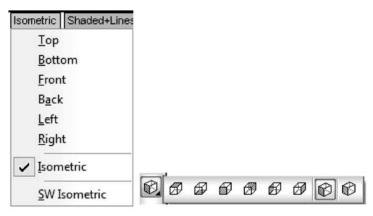

单击模型上方的“Isometric”按钮(或单击工具栏图标)可以切换不同的视图，见图2-11。单击模型上方的“Shaded＋Lines”按钮(或单击工具栏图标)可以切换不同的显示样式，见图2-12。

图2-11

图2-12

图2-13

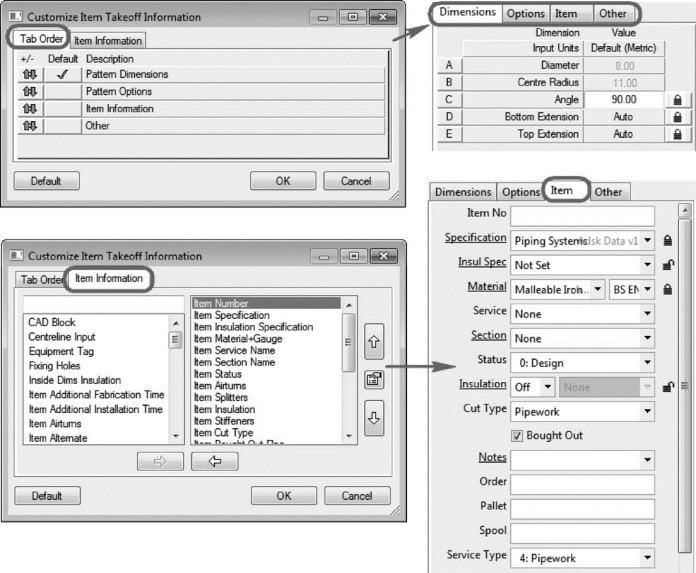

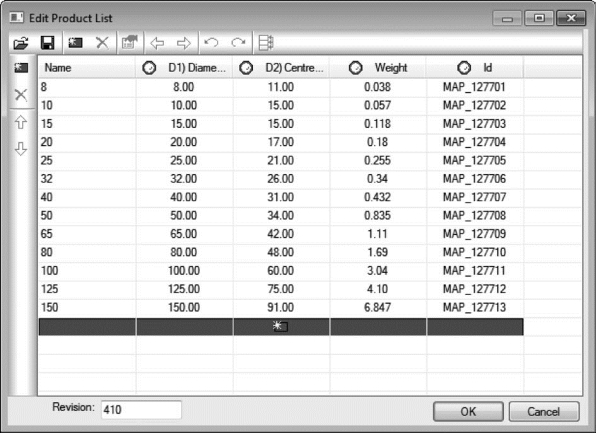

预制构件对话框右侧是预制构件的参数设置选项。通过顶部的下拉菜单可以浏览该构件所包含的所有尺寸，见图2-13。单击按钮，可以编辑构件产品列表信息，见图2-14。构件的形体信息和其他属性均可通过四个选项卡设置，见图2-15以及表2-1。选项卡的顺序、默认选项卡以及一些参数的显示可以通过预制构件对话框左下方按钮设置，见图2-16。

图2-14

图2-15

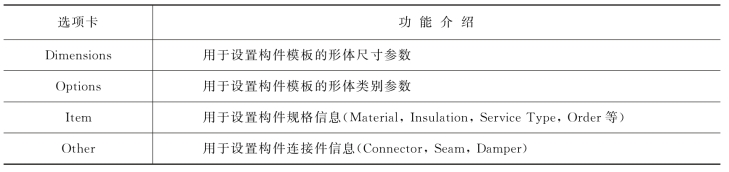

表2-1　预制构件界面各选项卡功能介绍

图2-16
