设计任务：一6人学生宿舍，电器有：空调一台（功率1匹），日光灯2×20W，台式电脑一台300W，笔记本电脑4台，另外手机，MP3/4等需要充电插座。

请了解用电器电能的计算方法，给宿舍设计一个配电板电路，此电路除了能计量电能外，还具有短路、过载、漏电等保护功能，以保护人身安全和用电设备安全。5人一组，完成配电板的设计安装及检测。

材料：见清单

工艺要求：根据图1-1，按照正确的操作规程，利用给定的电器件，完成配电板的安装，并对其进行检测、维修。

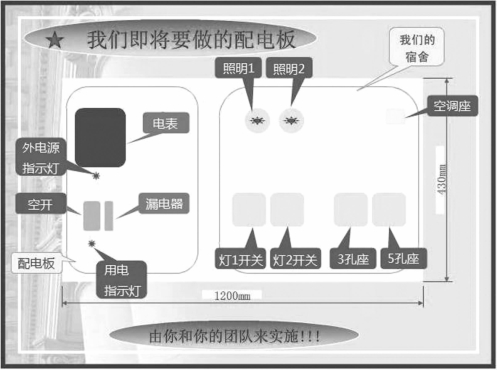

图1-1

工艺流程：电器原理图→电路布置图→施工图→定案→安装元件→布线定卡→连接元件→断电自检→改进→通电检测→改进→重新检测→整形加固→提交老师。

布线要求：

（1）按电源相线电流的顺序，确定元器件在面板上的摆放顺序：

三角插头→单相电度表→外电指示灯→自动空气开关→漏电保护器→用电指示灯→空调插座→五孔插座→三孔插座→灯开关→固定灯座。

（2）配电板垂直放置时，各器件的左侧接零线，右侧接相线，即“左零右相”。

（3）螺口灯座和开关的内触头应接相线。

（4）配电板背面布线要求“横平竖直”，分布均匀，避免交叉，必须交叉时，应在交叉点架空跨越，两线间隔大于2mm。

（5）配线长度适度，线头在接线柱上压接不得压住绝缘层，压接后裸线部分不得大于1mm。

（6）凡与有垫圈的接线柱连接，线头必须做成“羊眼圈”，且“羊眼圈”略小于垫圈。

（7）线头应接牢固，稍用力拉扯不应有松动感。(www.daowen.com)

（8）转角圆成90°±2°圆角，弯曲部分自然圆滑，弧度全电路保持一致。

外观要求：

（1）采用暗敷方式：元器件置于配电板正面，连线在板的背面。

（2）仪表置于板上方，便于观察。空气开关和用灯开关置于右侧，便于操作。

（3）连接仪表、开关的导线材料长短要合适，裸露部分要少，用螺丝钉压接后，裸露线长度应小于1mm。线头连接要牢固到位。

安装步骤：

（1）据图所示，在配电板上画出接线图。

（2）确定接线孔的位置，用铅笔做好标记，用电钻钻孔。

（3）用木螺钉固定器件。

（4）根据接线图，按照布线要求，在板的背面布线（布局和走线参考图）。安装灯座，插座等电器元件时，按照“左零右相”规则连接。

（5）断电检查：安装完毕后对电路进行断电检查。检查各元件安装是否规范牢固，接头是否规范牢固，各电器通断是否正确无误等。再用万用表Ω挡将配电板整体检查一遍，查看有无接错、开路、相零线接反，发现问题进行改正完善。

（6）通电检查：断电检查无误后再进行通电检查。在灯座上装上灯泡，接通电源，检查灯泡亮灭时，电度表随负载闭合的转动情况是否正常。用万用表交流电压档测试个节点的高低电位。检查自动空气开关、漏电保护器是否起到保护或控制作用。各插座是否输有220V交流电压；开关能否控制灯泡的亮灭。发现问题应及时检修，直至正常。

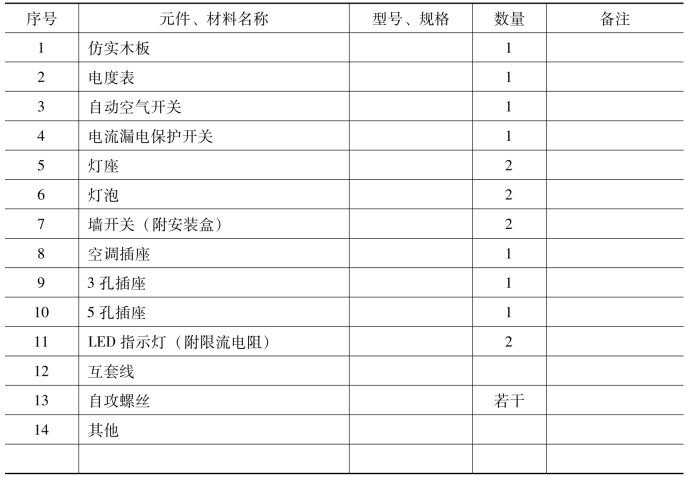

附：材料清单

班级 组名
