一、实验目的
2.综合运用闭合电路欧姆定律的知识,培养自行设计实验方案的能力。
二、实验原理
闭合电路欧姆定律可以写成以下三种形式:
电源的电动势E及内电阻Ri是固定的,当外电阻R增大时,电路中的电流减小,内电路上的电压减小,端电压增大。因此我们可以通过改变外电阻R,得到两组端电压U1、U2及电路中的电流I1、I2,并可列出两个方程:
解此二元一次方程组,就可得到电源的电动势E及内电阻Ri。或可测量(或计算)U、I值6~7组,以U为纵坐标、I为横坐标,绘出U-I图线,求出E、Ri值。
三、实验器材
待测电源用两节甲电池,对应上面的三个公式可任选一组器材:
(1)采用一只电流表和一个电阻箱;
(2)采用一只电压表、一只电流表和一个滑线变阻器;
(3)采用一只电压表和一个电阻箱。
四、实验要求
(1)根据所给的任一组器材,画出合理的实验电路图(图11-1仅供参考),要求电路安全,连接方法正确。
(2)写出合理的实验步骤。(www.daowen.com)
(3)将所测数据记入表11-1中。解方程或作图求得电动势E及内电阻Ri。
图11-1
五、实验记录与计算

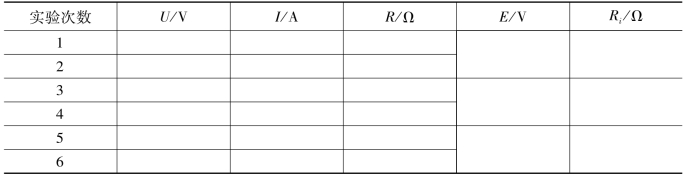

表11-1
注:外电阻R为R0与电阻箱阻值R′之和。
1.列方程处理数据。根据E=IR+IRi,利用表11-1中任意两组测量数据,解方程求出E、Ri。
2.以U为纵坐标、I为横坐标,作出U-I图线,求出E、Ri值。直线在U轴上的截距(I=0,E=U)就是E,直线在I轴上的截距(U=0,Ri=E/I)求得Ri。
六、注意事项
1.甲电池使用时间长,E和Ri会发生明显变化,每次测量时通电时间要尽量短,读完数值应立即切断电源。实验中电流不要调得太大。此外,还要注意电流不得超过电阻箱和滑线变阻器的额定电流值。
2.根据实验电流的大小,选择适当的电表量程,注意电表安全。
七、思考题
1.为了电表的使用安全,在电源开关闭合前后,电阻箱和滑线变阻器阻值应如何变化?是由大到小,还是由小到大?
2.考虑电表的允许电流,实验中外电阻R的安全值应不小于多少?
