物理实验:多用表的基本原理和使用方法

一、实验目的

1.了解多用表的基本结构及表头的工作原理。

2.练习使用多用表测量电阻电流和电压,初步掌握使用多用表测电阻的操作方法和规则。

3.认识最基本的电子元器件。

二、实验器材

指针式多用表1个、直流电源(电压6V)、小灯泡(6.3V、0.2A)1个、几百欧的定值电阻、电容、电感元器件、开关1个、导线若干。

三、实验原理

1.多用表的功能及基本结构

多用表(又称万用表)是电子技术中最常用的测量仪器之一,一般可以测量直流电流、电压和交流电压及电阻,还可以测量电容、电感及晶体管的有关参数等。多用表具有用途多、量程多、使用方便等优点,因而有着广泛的应用。

多用表的型号很多,但基本结构相似,主要由表头、测量电路和转换开关三部分组成。

(1)表头:是一个高灵敏度的磁电式直流微安计,它与表盘配合使用,用来表示被测量的数值。多用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。

(2)测量电路:把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成。它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。

(3)转换开关:其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。转换开关一般有两个,分别标有不同的档位和量程。

2.多用表的面板结构

常用的多用表有指针式多用表和数字式多用表两种,本实验使用指针式多用表。

指针式多用表的外形如图9-1所示。表的上半部分有表盘、指针和调零螺丝,表盘上有电流、电压和电阻等各种量程的刻度。下半部分有选择开关和欧姆挡的调零旋钮,选择开关可以转动,它的周围标有测量项目和不同的量程,其中电压挡还分直流(以“-”号表示)和交流(以“~”号表示)两种。

将万用表的选择开关旋转到电流挡,万用表内的电流表电路就被接通;选择开关旋转到电压挡或欧姆挡,表内的电压表电路或欧姆表电路就被接通。在不使用的时候,应该把选择开关旋转到交流电压最大挡。

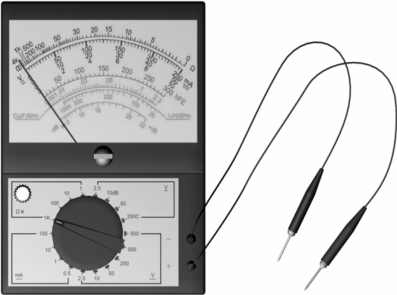

图9-1 多用表表面及表笔

四、实验步骤

(一)观察万用表的测量项目、量程和对应的表盘刻度线的分布特点

1.指针式万用表的上半部是表头,表盘上有电阻、电流、电压等各种量程的刻度。有的刻度是均匀的,因此合用一个刻度。下半部是选择开关,它的四周刻着各种测量项目和量程。电流和电压分为直流(用符号“-”表示)和交流(用符号“~”表示)。另外还有欧姆挡的调零旋钮和测试笔插孔。

2.测量前,应先检查指针是否指零,即指针、零刻度、镜面中指针的虚像应在一条直线上。如果指针没有指零,要用螺丝刀轻轻地转动表盘下边中间的调整定位螺丝,使指针指零。将红表笔和黑表笔分别插入正(+)、负(-)表笔插孔,如图9-1所示。

(二)电阻的测量

1.当把选择开关打到欧姆挡的某一量程时,要先把两根表笔接触短路,使指针向右偏转。观察指针的位置,调整欧姆挡的调零旋钮,使针指准确地指在电阻刻度的零位,如实验图9-2所示。

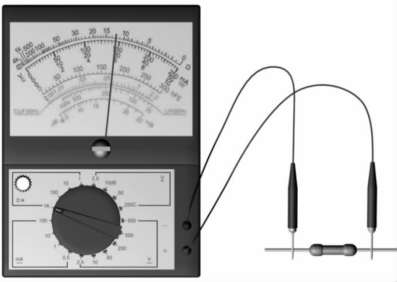

2.把两表笔分别与待测电阻的两端相接,进行测量,如图9-3所示。

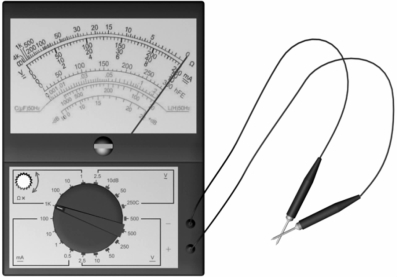

图9-2 多用表的表笔短接

图9-3 多用表测电阻

3.测量时待测电阻要跟别的元件和电源断开,手不要碰到表笔的金属触针,以保证人身安全和测量的准确。

4.读出指针在电阻刻度线上的读数。将读数乘以该挡的倍数,得到被测电阻的阻值。例如,用“×1k”挡测量电阻,指针指在12,则所测电阻的电阻值为12000Ω。

5.将数据记录在下面的表中,再测两次,并计算误差。

(三)直流电流的测量(www.daowen.com)

1.将直流电源(电压6V)、小灯泡(6.3V、0.2A)和开关用导线组成闭合电路。让电路断开一个开口,将多用表的选择开关打到直流电流500mA挡(选择的挡位一定要大于电流估测值),串联接入电路,如图9-4所示。

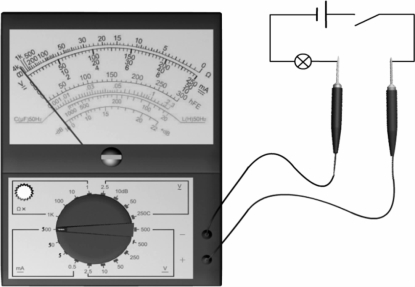

图9-4 多用表测直流电流

2.注意:必须使多用表的红表笔接到靠近电源正极的一端,黑表笔接到远离电源正极的一端。

3.为了保证不损坏多用表,在闭合开关时,应该先“试触”,就是将开关短时间地闭合一下,同时观察万用表指针的摆向和摆幅。只有在指针的摆向正确和摆幅不超过最大刻度时,才能将开关闭合,读取数据。

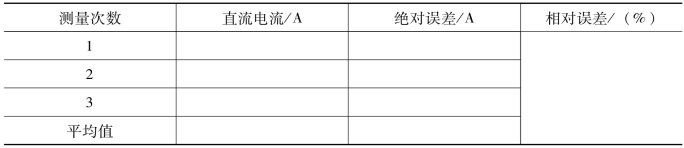

4.将数据记录在下面的表中,再测两次,并计算误差。

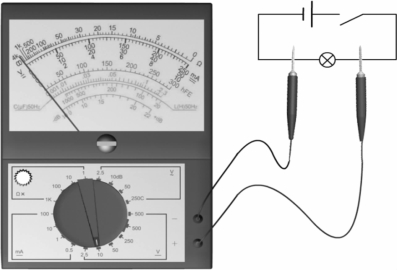

图9-5 多用表测直流电压

(四)直流电压的测量

1.将直流电源(电压6V)、小灯泡(6.3V、0.2A)和开关用导线组成闭合电路。将万用表的选择开关打到直流电压10V挡(选择的挡位一定要大于电源的电压值),与小灯泡并联接入电路,如图9-5所示。

2.注意:必须使万用表的红表笔接到靠近电源正极的一端,黑表笔接到远离电源正极的一端。

3.在闭合开关时,也应该先“试触”,同时观察万用表指针的摆向和摆幅。在确认指针的摆向正确和摆幅不超过最大刻度后,再将开关闭合,读取数据。

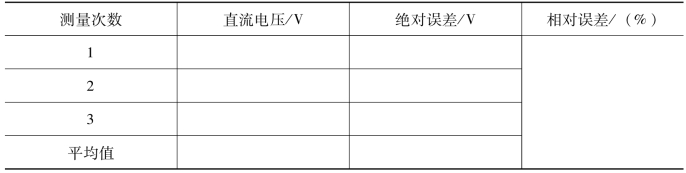

4.将数据记录在下面的表中,再测两次,并计算误差。

(五)交流电压的测量

1.测交流电压的方法与测量直流电压相似,所不同的是由于交流电没有正、负之分,所以测量交流电压时,表笔不需要分正、负。将万用表的选择开关打到交流电压250V挡,在老师的指导下测量实验室电源插座中的交流电压,如图9-6所示。

2.注意:由于市电电压约为220V,已经远远超出安全电压的范围,因此在测量时同学一定不能打闹,手要拿稳表笔的塑料绝缘部分,千万不要碰到表笔的金属触针,以保证人身安全。

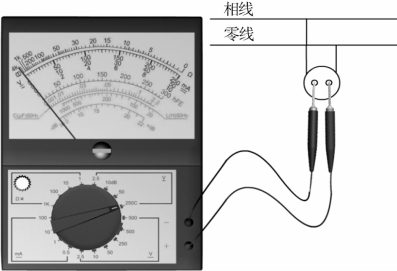

图9-6 多用表测交流电压

3.将数据记录在下面的表中,再测两次,并计算误差。

(六)电容、电感元器件的测量(选做)

根据学生具体情况,可在教师的指导下对电容、电感元器件进行必要的测量。

注意:使用后,应把表笔从表笔插孔中拔出,并且把选择开关置于最高交流电压挡,以防电池漏电。长期不使用时,应把多用表中的电池取出。

实验报告

实验名称:多用表的基本原理和使用方法

实验目的:(自行写出)

实验器材:(自行写出)

记录与计算:(请同学们根据实验内容自行设计填写)

五、思考题

1.用多用表测量电阻时应注意哪些方面?试分析测量时可能导致误差的因素。

2.用多用表测量直流电流和电压时,为什么要使万用表的红表笔接到靠近电源正极的一端,黑表笔接到远离电源正极的一端?

3.用多用表测量电流和电压时,为什么每次都要选择大于估测值的挡位?
