一、实验目的

1.学习电压表、电流表在电路中的连接方法。

2.掌握电压表、电流表的读数方法。

二、实验器材

直流电压表、直流电流表、电源（3V）、5Ω定值电阻、滑动电阻（0～10Ω）、开关、导线等。

三、仪器使用方法

直流电压表

电压表是测量电压的一种仪器，直接测量电路和两端的电压。符号V表示直流电压表。电路图中电压表的符号为。

常用直流电压表如图8-1所示，它有三个接线柱，一个负接线柱，两个正接线柱。学生用电压表一般正接线柱有3V，15V两个。测量时根据电压大小选择量程，量程为“15V”时，刻度盘上的每个大格表示5V，每个小格表示0.5V（即最小分度值是0.5V）；量程为“3V”时，刻度盘上的每个大格表示1V，每个小格表示0.1V（即最小分度值是0.1V）。

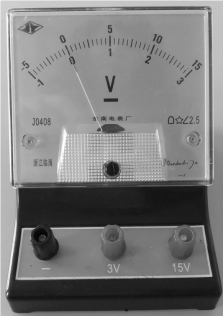

图8-1 电压表

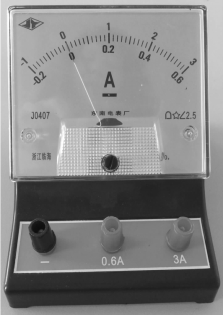

图8-2 电流表

电压表使用规则：

1.使用前应校零，用平口螺丝刀调整校零按钮。

2.正确选择量程，被测电压不要超过电压表的量程。（选用量程用经验估计或试触法）

3.测电压时，必须把电压表并联在被测电路的两端；

4.“+”“-”接线柱不能接反；“+”接在靠近电源正极，“-”接在靠近电源负极。

直流电流表

电流表是测量电流大小的仪器，符号A表示直流电流表，在电路图中，电流表的符号为。

常用的直流电流表如图8-2所示，它有三个接线柱（一个负接线柱，两个正接线柱）学生用电流表一般正接线柱有0.6A，3 A两个。测量时根据电流大小选择量程，量程为“0.6A”时，刻度盘上的每个大格表示0.2A，每个小格表示0.02A（即最小分度值是0.02A）；量程为“3A”时，刻度盘上的每个大格表示1A，每个小格表示0.1A（即最小分度值是0.1A）。

电流表使用规则：

1.使用前应校零。(www.daowen.com)

2.被测电流不要超过电流表的量程（损坏电流表）。

3.电流表要串联在电路中（否则短路）。

4.电流要从“+”接线柱入，从“-”接线柱出（否则指针反转）。

5.绝对不允许不经过用电器而把电流表连到电源的两极上（短路）。

读数：

1.看清量程及量程所对应的最小分度值。

2.看清表针停留位置（一定从正面观察）；

3.先读取指针偏离“0”刻线的整格子数（最小格子数），如：3格、5格……等。

4.再读取除整格子外所剩的非整格子数，如：格、格、格……等。

5.根据所读取的格子数和最小分度值计算电压或电流读数。

表针读数=最小分度值×指针偏离“0”刻线的格子数（整格子数+非整格子数）。

例如：量程为0.6A，最小分度值为0.02A的电流表，指针偏离“0”刻线的格子数为：格，则电流读数=0.02A×9=0.195A。量程为3V，最小分度值为0.1V的电流表，其指针偏离“0”刻线的格子数为：12格，则电压读数=0.1V×12≈1.27V。

四、实验步骤

1.根据电源电压和电路中的最大电流确定电压表和电流表的量程，按图8-3连接电路。

2.接通电路，调节滑动电阻器的阻值，分别读取电压和电流数值。

3.改变滑动电阻器的阻值，再读取对应的电压和电流值。

4.重复测量数次。将所测的电压、电流记入表8-1中。

图8-3

表8-1 数据记录
