一、实验目的

1.验证两个互成角度的共点力合成时的平行四边形定则。

2.巩固合力概念。

二、实验原理

1.求两个互成角度的共点力的合力方法，就是以这两个力的矢量为邻边画平行四边形，跟这两个矢量共点的沿对角线方向的矢量（对角线长度是矢量的大小）即为合力。

2.共点三力平衡时，第三个力一定是前两个力合力的平衡力。因此，第三个力一定与前两个力的合力大小相等，方向相反。本实验就是用固定在板子上端A点的橡皮筋的拉力作为第三个力，从而验证两个互成角度的力，合成时遵从的平行四边形定则。

三、实验器材

图板、弹簧秤、皮筋、白纸、细线、绘图仪器

四、实验步骤

1.将白纸贴在图板上，将皮筋挂在螺钉A上，另一端结上两条细线。

2.用手同时将两条细线向左下、右下方拉动（如图3-1所示）使皮筋在拉力F1、F2作用下延伸，使结点（作用点）基本处于白纸中央位置，用铅笔描下此时二力的作用点O及二力F1、F2方向在纸上的投影。

3.用弹簧秤分别测出F1、F2的大小，并记录。

4.将两条细线合并挂在弹簧秤上，把橡皮筋的结点拉到同样位置O点，记下弹簧秤的读数，即测得橡皮筋的拉力F′的大小，也就是F1与F2合力理论值的大小。用铅笔标记其方向。

5.取下白纸，选取合适的比例，将各力（F1、F2、F'）画在图上，再根据平行四边形定则求F1、F2合力大小的实验值F。

6.用量角器量出F'与F间的夹角。

7.改变两条细线的夹角和方向，按上述步骤再做一次。

8.按要求作图并完成实验报告。

图3-1 测定两个分力

(www.daowen.com)

图3-2 测定合力

图3-3 平行四边形定则

[注意事项]

1.为了减少误差，实验中要求选用同一把弹簧秤，同一测量单位测量各个力的大小。

2.测量时要求弹簧秤的刻度板面与三个力所构成的平面平行；弹簧拉伸的轴线与所测力的方向正面投影在一条线上。

3.读数时，应让三个力的作用点和方向与其在白纸上的投影完全重合后再读数。

4.作图时，各个力的大小应按同一比例画取，并且比例大小合适，换算方便。

实验报告

实验名称：验证力的平行四边形定则

实验目的：（自行写出）

实验原理：（自行写出）

实验器材：（自行写出）

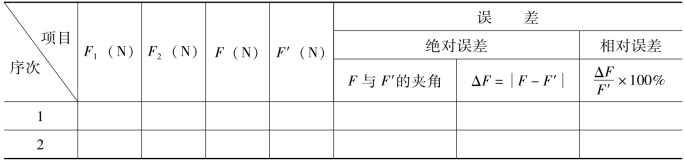

数据记录与计算：

六、思考题

1.合力的结果一定比分力大吗？

2.分析出现误差的原因。
