同学们都知道,指南针之所以能指方向,定南北,是因为它本身是个小磁针,而地球是个大磁体,小磁针在这个大磁体的作用下就能按南北方向定位指向。但是指南针为什么不指向东西呢?
一、磁场
在初中物理中我们已经学过,磁体总有两个磁极:北(N)极和南(S)极。磁极之间会产生相互作用:同极相斥,异极相吸,如图7-1所示。
图7-1 同极相斥,异极相吸
为什么磁极间会发生作用呢?原来磁极周围存在着一种特殊的物质,我们把存在于磁体周围的特殊物质,叫做磁场。磁场对处于其中的磁极有作用力,磁极之间的相互作用是通过磁场发生的。
把一些可以自由转动的小磁针放在条形磁铁的周围,在磁场力的作用下,小磁针将发生偏转,静止时,小磁针的指向各不相同,如图7-2所示。
同电场一样,磁场也有方向,物理学规定:在磁场中的任何一点,可以自由转动的小磁针静止时北(N)极所指的方向,就是该点的磁场方向。
图7-2 磁体周围自由移动的小磁针
二、磁感线
1.磁感线的概念 为了形象直观地描述磁体周围的磁场,法拉第提出了与电场线类似的方法,用磁感线来描述各点的磁场方向。
在磁场中画出一系列带箭头的曲线,使曲线上每一点的切线方向,都和该点的磁场方向相同,这些曲线就叫做磁感线。如图7-3所示。图7-4是条形磁铁的磁感线,图7-5是蹄形磁铁的磁感线。
图7-3 磁感线与磁场方向的关系

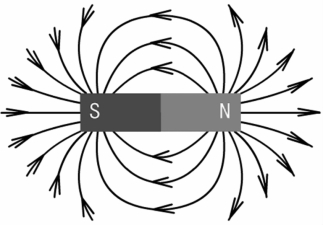

图7-4 条形磁铁的磁感线
图7-5 蹄形磁铁的磁感线
2.磁感线的性质 磁感线可以形象直观地反映磁场的分布情况。磁感线上各点的切线方向反映各点的磁场方向,而磁感线疏密情况,反映磁场的强弱,磁感线密集的地方,磁场较强,磁感线稀疏的地方,磁场较弱。从上面各图可以看出,靠近磁极的地方,磁场较强,远离磁极的地方,磁场较弱;磁铁外部的磁感线是从N极出发,进入到S极,在空间磁感线是闭合而不相交。
磁感线的疏密,可以形象直观地反映磁场的强弱,但如何精确定量地表示磁场的强弱呢?
三、磁感应强度
法国物理学家安培最早发现,磁场对电流有力的作用。为了纪念他,人们把磁场对电流的作用力叫做安培力。
人们通过实验发现:在磁场中的某一点,当一小段通电导线跟磁场垂直时,安培力F跟电流I和通电导线的长度l的乘积成正比,而比值恒定不变,如图7-6所示。而在磁场中的不同点,这个比值一般不同。这表明,这个比值是与磁场中的位置有关的物理量,它反映了磁场的一种力的性质。
在磁场中,垂直于磁场方向的通电导线所受的安培力F与电流I和导线长度l乘积Il的比值,叫做通电导线所在处的磁感应强度。用B表示磁感应强度,那么
图7-6 安培力与磁场的关系
在SI中,磁感应强度的单位是特斯拉,简称为特,符号是T。
一般永久磁铁的两个磁极附近,磁感应强度大约是0.4~0.7T;在电机和变压器的铁芯中,磁感应强度可达0.8~1.4T;通过超导材料的强电流产生的磁感应强度可高达10T;人体心脏激发的磁场约为3×10-10T;而地面附近地磁场的磁感强度大约只有5×10-5 T。
磁感应强度是矢量,磁场中某点的磁感应强度方向就是该点的磁场方向,即通过该点的磁感线的切线方向。
在磁场的某一区域内,各点的磁感应强度的大小和方向都相同,这个区域内的磁场叫做匀强磁场。显然,匀强磁场的磁感线是一些疏密均匀、互相平行的直线。如图7-7所示。
匀强磁场是一种理想化的物理模型,在现实生活中是不存在的,但距离很近的两个异名磁极之间的磁场,除边缘部分外,可近似地视为匀强磁场。匀强磁场在生产与科研中有着广泛及重要的应用。(www.daowen.com)
图7-7 异名磁极间的匀强磁场
四、磁通量
在电磁学中,经常要讨论某一区域内的磁场和它的变化情况,为此我们引入一个新的物理量——磁通量。设在磁感应强度为B的匀强磁场中,有一个与磁场方向垂直的平面,面积为S,我们把B与S的乘积叫做穿过该面积的磁通量,如图7-8所示,简称磁通,用字母Φ表示,则有
磁通量是标量,在SI中,磁通量的单位是韦伯,简称为韦,符号是Wb。
磁通量的意义可以用磁感线形象地加以说明:我们知道磁感线密的地方,磁感应强度大,即B大;面积S越大,穿过这个面积S的磁感线就越多,并且此时磁通量Φ也越大。所以,穿过一个面积S的磁通量可以理解为穿过这个面积S磁感线的条数。显然,当一个平面S跟磁场方向垂直时,穿过它的磁感线的条数最多,磁通量最大;当该平面S跟磁场方向平行时,没有磁感线穿过它,穿过它的磁通量为零。即:当B⊥S时,Φ=BS;当B∥S时,Φ=0。
由公式Φ=BS,可以得出
图7-8 磁通量与磁感应强度
上式表明,磁感应强度在数值上等于穿过垂直于磁场方向单位面积的磁通量,因此,工程技术中人们常把磁感应强度称为磁通密度,因此,在SI中,磁感应强度还有另外一个单位Wb/m2。
磁通量虽然是标量,但经常说磁通量的方向,这仅仅是为了叙述方便而已,它指的是穿过一个面积磁感线的方向。
例题 已知某匀强磁场的磁感应强度为0.7T,在该磁场中有一个面积为0.02m2的矩形线圈。求当线圈平面与磁感线垂直和平行时穿过线圈的磁通量各是多少?
解 已知:B=0.7T,S=0.02m2
求:Φ
线圈平面与磁感线垂直时,根据磁通量的公式,穿过线圈的磁通量为
当线圈平面与磁感线平行时,穿过线圈平面的磁通量为零。
答:当线圈平面与磁感线垂直时穿过线圈的磁通量为1.4×10-2 Wb,当线圈平面平行于磁感线时,穿过线圈的磁通量为零。
【实践活动】
模拟磁感线实验
把一张白纸水平铺平,给纸上放一个条形磁铁,如图7-9(a)所示;也可以用块玻璃板代替白纸,把玻璃板水平地放在蹄形磁铁上面,如图7-9(b)。在纸(或玻璃板上面)均匀地撒一些铁粉,然后轻轻敲击白纸(或玻璃板),细铁粉会发生移动,最后静止时,观察铁粉能否排列成如下图的规则曲线形状。想一想,这些曲线模拟出来的是什么线?它的方向如何确定?
图7-9 磁感线模拟实验
习题7-1
题图7-1 比较A、B两点磁场的强弱
1.一个电磁铁的铁芯的横截面积为8cm2,垂直穿过横截面的磁感应强度为0.8T,求穿过铁芯横截面的磁通量是多少?
2.边长为2.0cm的正方形线圈置于某匀强磁场中,当线圈平面与磁场方向垂直时,测得穿过它的磁通量为8.0×10-6 Wb,问该磁场的磁感应强度是多少?。
3.已知匀强磁场的磁感应强度B=0.5T,一个半径r=6×10-2 m的圆环置于该磁场中,求(1)圆环平面与磁场方向垂直时,穿过圆环平面的磁通量;(2)圆环平面与磁场方向平行时,穿过圆环平面的磁通量。
4.某一局部区域的磁场中的磁感线如题图7-1所示,试比较A、B两点磁场的强弱,并标出A、B两点磁场的方向。
