综合布线设计与施工:系统实例

时间:2023-10-20 理论教育 版权反馈
【摘要】:综合布线系统工程需按下列七个部分进行设计。工作区应由配线子系统的信息插座模块延伸到终端设备处的连接缆线及适配器组成。4)建筑群子系统:建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备及设备缆线和跳线组成。

综合布线设计与施工:系统实例

综合布线系统作为新校区校园网络的骨架和脉络,十分重要。综合布线系统需为开放式网络拓扑结构,提供满足数据、图像、音频和视频等多媒体应用服务和传输能力,同时还能适应今后20年甚至更长时间内网络和通信技术的高速发展,为建设先进的万兆骨干网络系统打好坚实的基础。综合布线系统应具有高度灵活性、可靠性可扩展性,方便扩容和维护管理,能适应未来的网络通信技术发展。

新校区综合布线工程要在执行相关国家规范标准和规范的前提下,采用现代信息技术、网络技术、计算机控制技术和系统集成技术,通过周密的设计、择优集成、规范施工、认真安装调试,确保建成高质量的综合布线系统,在布线方面要求具有高度灵活性、可靠性及综合性,适度冗余性,并且要求易扩容、面向未来的发展及方便维护和管理。

新校区校园网布线系统要满足新校区校园网络主干网络结构设计的要求。网络布线系统主要包括建筑群主干布线系统和各单体建筑布线系统。从新校区网络核心机房至各汇聚节点全部采用单模光纤接入至各汇聚节点机房,从各汇聚节点楼宇至汇聚区域各单体建筑,根据实际距离情况采用单模或多模光纤接入,形成一个从核心到各单体的多级星型网络结构。一卡通系统、多媒体教学系统、安防监控等专有网络应构建单独的网络传输系统,在综合布线系统整体设计时根据系统的特殊需求进行充分考虑。

1.综合布线系统组成

整个布线系统由工作区子系统、水平干线子系统、管理子系统、主干子系统、设备间子系统及建筑群子系统等六个子系统构成。综合布线系统工程需按下列七个部分进行设计。

1)工作区:一个独立的需要设置终端设备的区域宜划分为一个工作区。工作区应由配线子系统的信息插座模块延伸到终端设备处的连接缆线及适配器组成。

2)配线子系统:配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备的配线电缆光缆、电信间的配线设备及设备缆线和跳线等组成。

3)干线子系统:干线子系统应由设备间至电信间的干线电缆和光缆,安装在设备间的建筑物配线设备及设备缆线和跳线组成。

4)建筑群子系统:建筑群子系统应由连接多个建筑物之间的主干电缆和光缆、建筑群配线设备及设备缆线和跳线组成。

5)设备间:设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。对于综合布线系统工程设计,设备间主要安装建筑物配线设备。

6)进线间:进线间是建筑物外部通信和信息管线的入口部位,并可作为入口设施和建筑群配线设备的安装场地。

7)管理:管理应对工作区、电信间、设备间、进线间的配线设备、缆线和信息插座模块等设施按一定的模式进行标识和记录。(www.daowen.com)

新校区从综合布线弱电管网的设计到各单体楼宇的建筑规划设计时,需加强与建筑设计院设计人员沟通,充分考虑网络综合布线系统设施及管线、线槽和管井的设计,并且预留足够面积的设备间、配线间和进线间等,对上述设计均须满足国家出台的《综合布线系统工程设计规范》(GB 50311-2007)等相关标准和规范。

2.建筑群子系统光纤铺设

建筑群子系统将一栋建筑的线缆延伸至建筑群内的其他建筑的通信设备和设施,实现楼群之间网络通讯系统的信息连接。主要由室外光纤(其中包括单模光纤和多模光纤)、室外大对数通讯电缆组成;建筑群子系统采用地下管道敷设方式,建筑群子系统的路由方式充分利用全校弱电管网。弱电管网的地下通道要预留足够的管槽,支持综合布线系统主干光缆的铺设。

3.主干链路

建筑群主干布线系统包括从新校区网络核心机房至各汇聚区域节点所在楼宇设备机房、从汇聚区域节点所在楼宇机房至各单体建筑机房的主干光纤铺设工程,包括主干光缆铺设、光纤熔接、跳线、设备间线缆接入等相关布线产品和工程实施。如图6-11所示。

1)一级主干:从网络核心机房至全校各汇聚级节点单体建筑机房建设万兆主干链路,采用四根24芯万兆单模光纤铺设。

2)二级主干:从各单体建筑汇聚节点设备间至相关楼层配线间,采用两根24芯室内万兆单模/多模光纤铺设。

4.水平链路

新校区的水平链路采用6类标准的非屏蔽系统(铜缆)双绞线,对于财务学校重要涉密系统,根据要求可考虑采用6类标准的屏蔽系统(铜缆)双绞线。

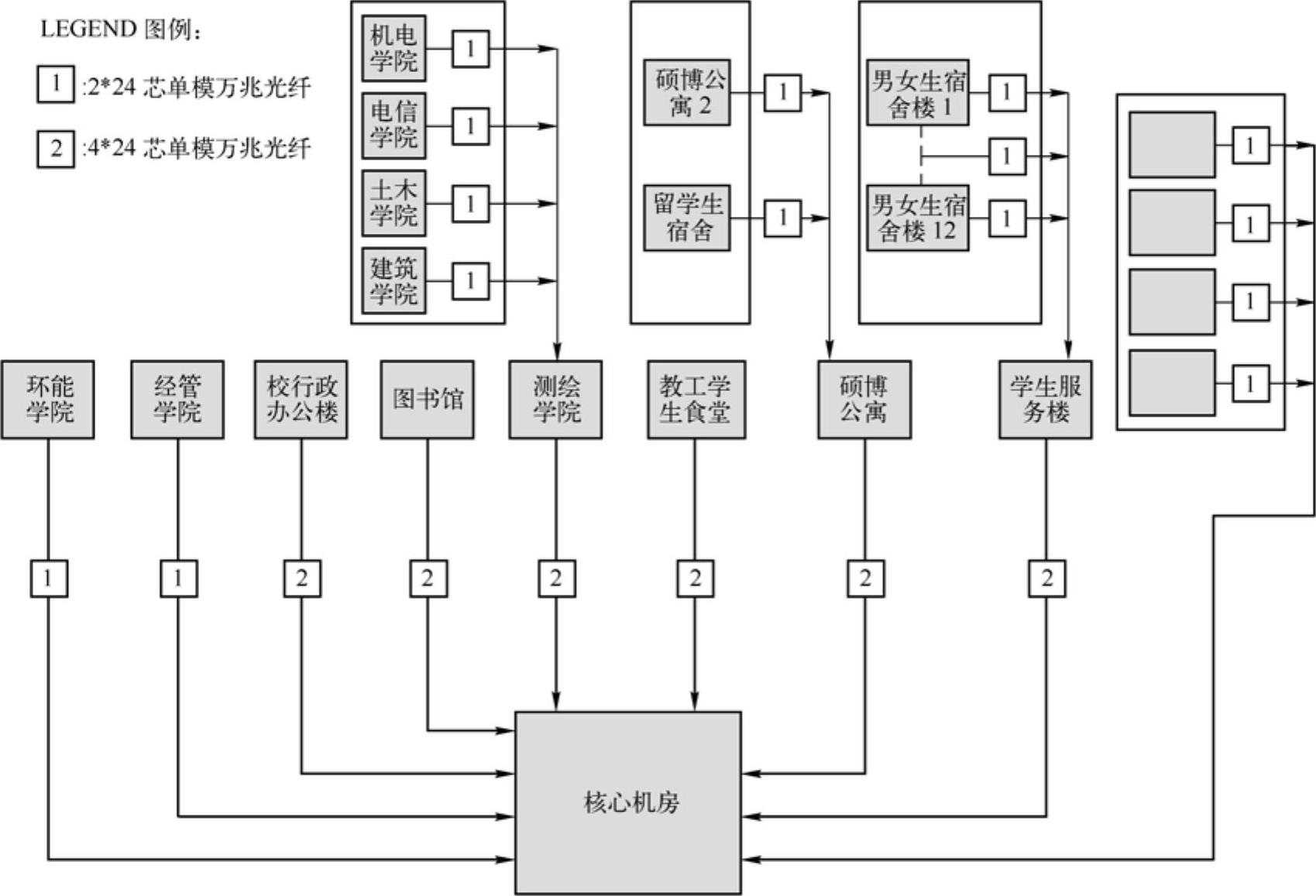

图6-11 综合布线光缆示意图
