随着电子集成技术和通信技术的发展，局域网拓扑结构也在不断地变化和更新。在20世纪60年代推出了环型拓扑结构和星型拓扑结构，随着分布式控制的发展，20世纪70年代推出了总线型和树型拓扑结构。目前，局域网的拓扑结构主要有：星型、环型、总线型、树型、网状型和混合型等几种。其中前三种是广泛应用的网络拓扑结构单元，实际的企业网络拓扑结构基本上是这三种网络结构单元混合组成的，如后面的树型、混合型结构。网状结构在局域网目前基本上不单独采用，只是在一个网络中的局部采用，主要用于冗余连接。目前的实际应用中，网络的物理拓扑结构一般都采用星型连接，星型连接在将用户接入网络时具有更大的灵活性，当系统不断发展或当系统发生重大变化时，这种优点将显得更加突出。为网络的平滑升级创造了先天条件。

1.总线型结构

总线型拓扑结构网络中所有设备通过连接器并行连接到一个传输电缆（通常称之为“中继线”、“总线”、“母线”或“干线”）上，并在两端加装一个称之为“终接器”的组件。总线型拓扑结构与环型结构差不多，都主要是利用同轴电缆作为传输介质，而且网络通信中都是以令牌方式进行的。总线型结构的主要优点有网络结构简单易于布线，扩展较容易，维护容易；主要缺点有传输速率低，故障诊断困难，故障隔离比较困难，网络效率和传输性能不高，难以实现大规模扩展。总线型网络如图6-1所示。

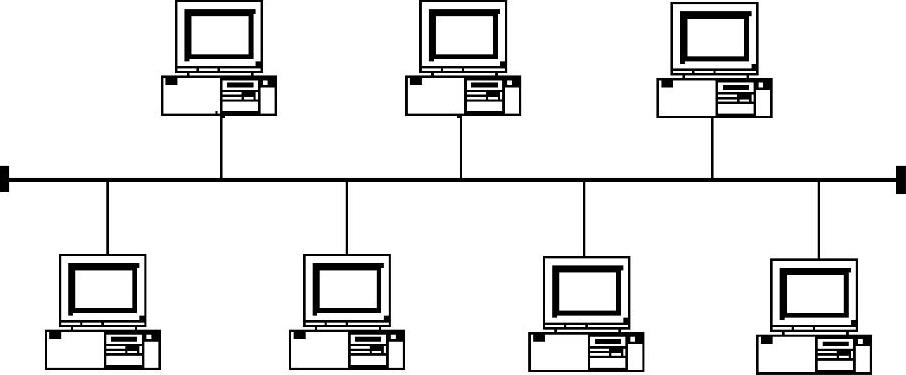

图6-1 总线型网络

2.环型结构

环型网络拓扑结构主要应用于采用同轴电缆（也可以是光纤）作为传输介质的令牌网中，是由连接成封闭回路的网络节点组成的。在简单的环形网中网络的任何部件出现损坏都将导致系统出现故障，这样将阻碍整个系统的正常工作。环型结构的主要优点有网络路径选择和网络组建简单，投资成本低；主要缺点有传输速度慢，连接用户数非常少，传输效率低，扩展性能差，维护困难。环型网络如图6-2所示。(www.daowen.com)

3.星型结构

星型结构是目前应用最广、实用性最好的一种拓扑结构，可在不影响系统其他设备工作的情况下很方便地增加或减少设备。无论在局域网中，还是在广域网中都可以见到它的身影，但主要应用于双绞线以太局域网中。它采用的传输介质是常见的是双绞线和光纤，担当集中连接的设备是具有双绞线RJ-45以太网端口，或各种光纤端口的集线器或交换机。星型结构的主要优点有网络传输数据快，实现容易，成本低，节点扩展和移动方便，维护容易；主要缺点有核心交换机工作负荷重，网络布线比较复杂，广播传输影响网络性能。星型网络如图6-3所示。

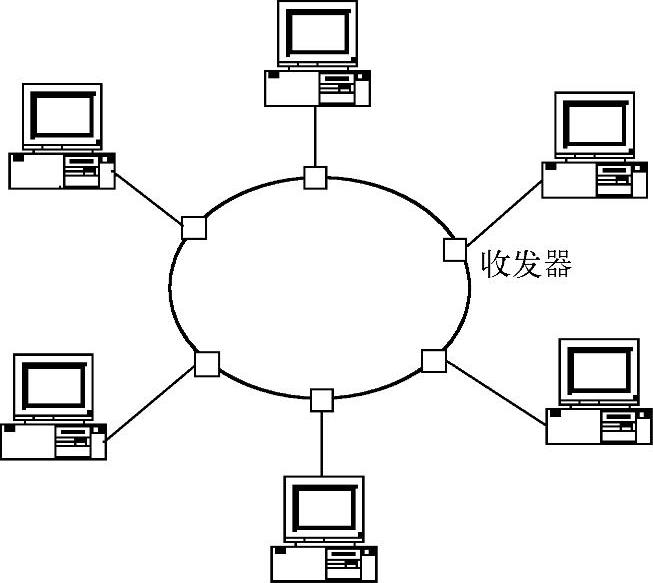

图6-2 环型网络

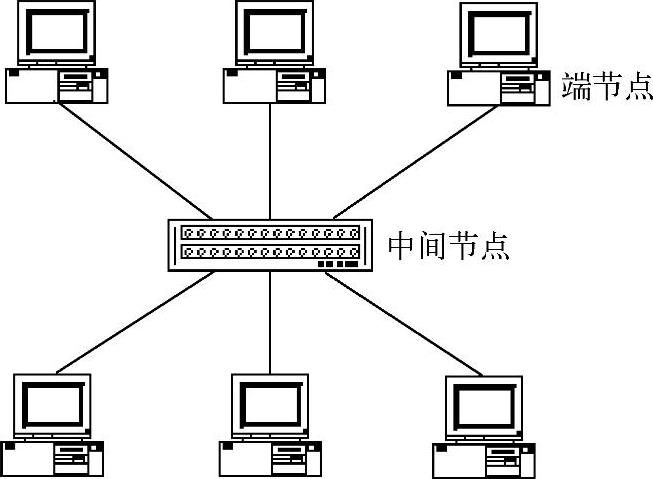

图6-3 星型网络
