随着计算机技术和通信技术的高速发展,光纤的应用越来越广泛,光纤测试技术已成为一个崭新的领域。光纤的种类很多,但光纤及其传输系统的基本测试方法与所使用的测试仪器原理基本相同。对光纤或光纤传输系统,其基本的测试内容有连续性和衰减/损耗、光纤输入功率和输出功率、分析光纤的衰减损耗、确定光纤连续性和发生光损耗的部位等。
光纤测试常用的仪器有Fluke DSP-4000系列的线缆测试仪(要安装相应的光纤选配件),AT&T公司生产的938系列光纤测试仪。
为了确保测试的准确性,在进行光纤的各种参数测量之前,要选择匹配的光纤接头,仔细地平整及清洁光纤接头端面。如果选用的接头不合适,就会造成损耗或者光的反射。
目前,绝大多数的光纤系统都采用标准类型的光纤、发射器和接收器。例如,综合布线几乎全都使用纤芯为62.5µm的多模光纤和标准发光二极管(LED)光源,工作在850nm的光波上,这样就可以大大地减少测量的不确定性。而且,即使是用不同厂家的设备,也可以很容易地进行连接,可靠性和重复性也很好。
测试光纤的目的是要知道光信号在光纤链路上的传输损耗。光信号是由光纤链路一端的LED光源所产生的(对于LGBC多模光缆,或室外单模光缆是由激光光源产生的)。光信号从光纤链路的一端传输到另一端的损耗来自光纤本身的长度和传导性能,来自连接器的数目和接续的多少。当光纤损耗超过某个限度值后,表明此条光纤链路是有缺陷的。对光纤链路进行测试有助于找出问题。下面给出如何用938系列光纤测试仪来进行光纤链路测试的步骤。
1.测试光纤链路所需的硬件
1)两个938A光纤损耗测试仪(OLTS)。
2)为使在两个地点进行测试的操作员之间能够通话,需要有无线电话(至少要有电话)。
3)4条光纤跳线,用来建立938A测试仪与光纤链路之间的连接。
5)眼镜(测试人员必须戴上眼镜)。
2.设置测试设备
按随938A光纤损耗测试仪一起提供的指令来设置测试仪。
3.对938A测试仪进行调零
调零用来消除能级偏移量,当测试非常低的光能级时,不调零则会引起很大的误差,调零还能消除跳线的损耗。为了调零,在位置A用一跳线将938A的光源(输出端口)和检波器插座(输入端口)连接起来,在光纤链路的另一端(位置B)完成同样的工作,测试人员必须在两个位置(A和B)上对两台938A调零,如图5-8所示。
图5-8 对两台938 A测试仪进行调零

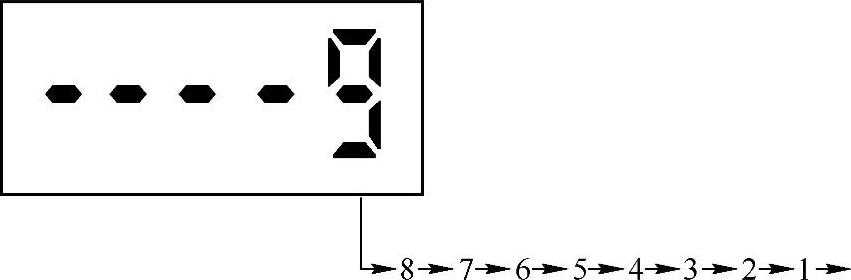

4.对测试仪进行自校准
连续按住ZERO SET按钮1s以上,等待20s的时间来完成自校准,如图5-9所示。
图5-9 对938A测试进行校准

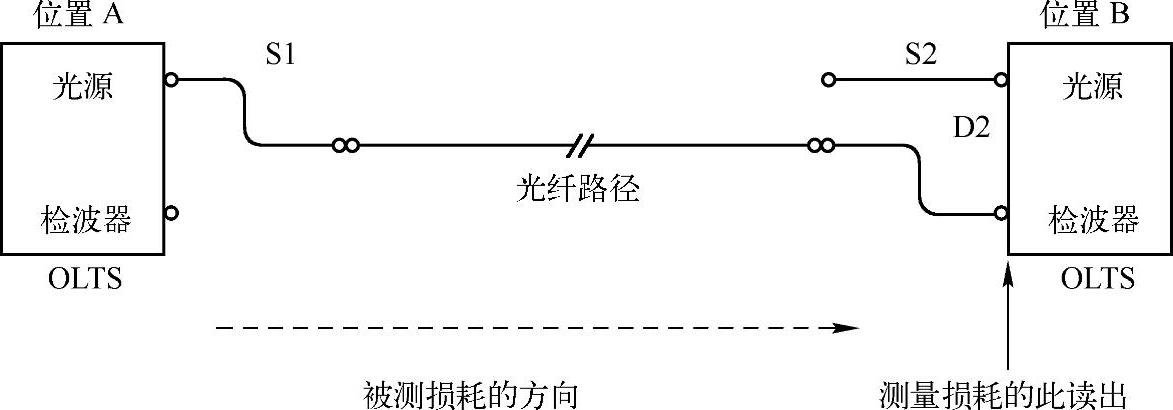

5.测试光纤链路中的损耗(位置A到位置B方向上的损耗)
具体操作步骤,如图5-10所示。
图5-10 在位置B测试的损耗
1)在位置A的938A测试仪上从检波器插座(IN端口)处断开跳线S1,并把S1连接到被测的光纤链路上。(www.daowen.com)
2)在位置B的938A测试仪上从检波器插座(IN端口)处断开跳线S2。
3)在位置B的938A检波器插座(输入端口)与被测光纤通路的位置B末端之间用另一条光纤跳线连接起来。
4)在位置B处的938A测试仪测试A到B方向上的损耗。

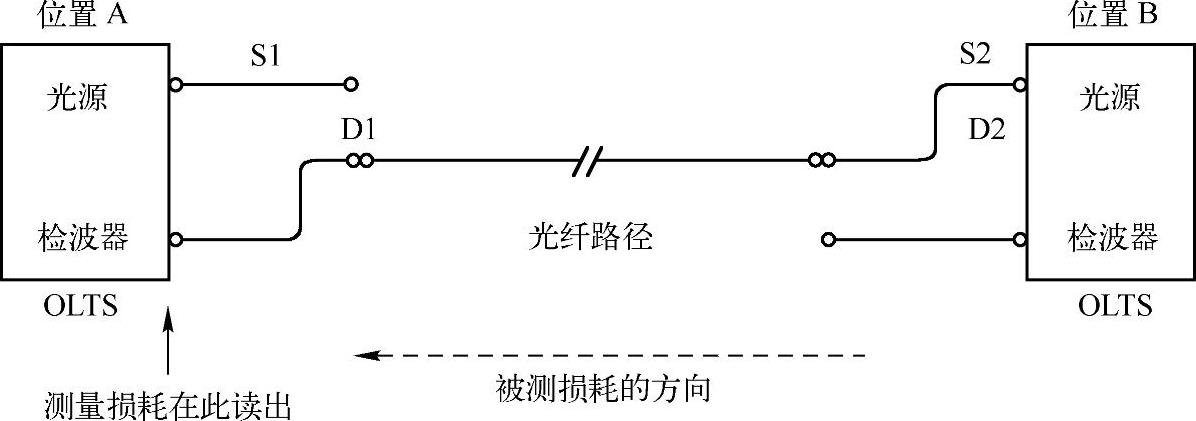

6.测试光纤链路中的损耗(位置B到位置A方向上的损耗)
具体操作步骤如图5-11所示。
图5-11 在位置A测试的损耗
1)在位置B的光纤链路处将跳线D2断开。
2)将跳线S2(位置B处的)连接到光纤链路上。
3)从位置A处将跳线Sl从光纤链路上断开。
4)用另一条跳线Dl将位置A处938检波器插座(IN端口)与位置A处的光纤链路连接起来。
5)在位置A处的938A测试仪上测试出B到A方向上的损耗。
7.计算光纤链路上的传输损耗
根据前面测试出来的两个方向传输损耗,计算光纤链路上的平均传输损耗,然后将数据认真地记录下来。计算时采用下列公式:
平均损耗=[损耗(A到B方向)+损耗(B到A方向)]/2
8.记录所有的数据
当一条光纤链路建立好后,测试的是光纤链路的初始损耗。要认真地将安装系统时所测试的初始损耗记录在案。以后在某条光纤链路工作不正常,要进行测试时,这时的测试值要与最初测试的损耗值比较。若高于最初测试的损耗值,则表明存在问题。其原因可能是测试设备的问题,也可能是光纤链路的问题。
9.重复以上测试过程

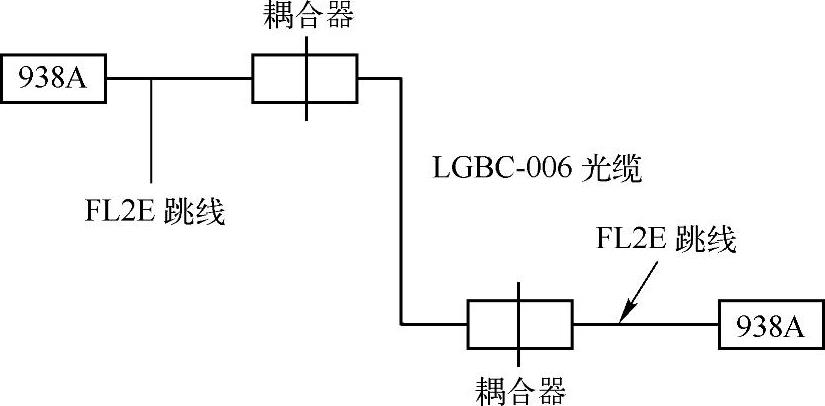

如果测出的数据高于最初记录的损耗值,那么要对所有的光纤连接器进行清洗。此外,测试人员要检查对设备的操作是否正确,还要检查测试跳线连接条件。光纤测试连接如图5-12所示。
图5-12 光纤测试连接

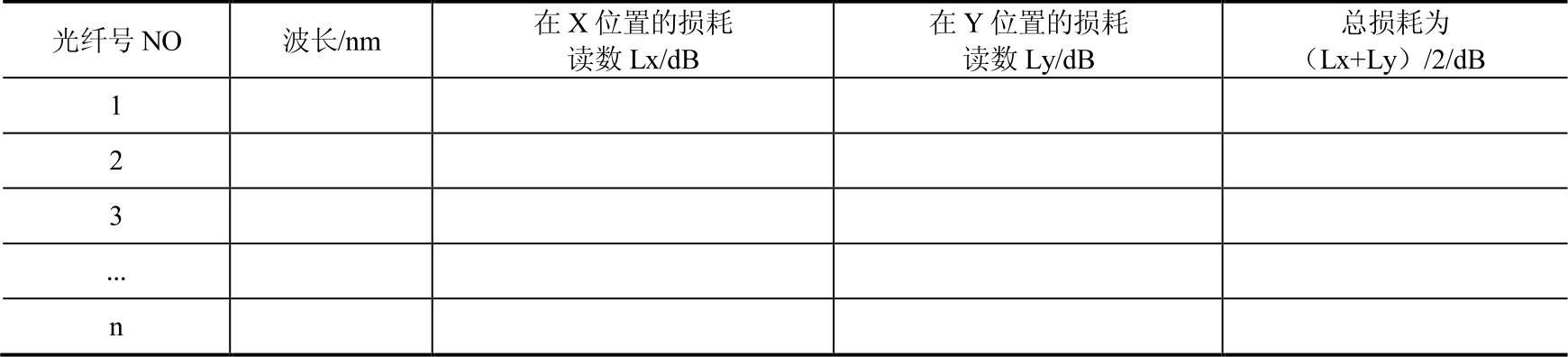

如果重复出现较高的损耗值,就要检查光纤链路上是否有不合格的接续,损坏的连接器,被压住/挟住的光纤等。测试数据记录单如表5-13所示。
表5-13 测试数据记录单
