DTX系列数字式电缆测试仪用于电缆和光缆的认证测试。可用于认证、排除故障及记忆双绞线和光纤布线的测试参数。

1.FLUKE DTX测试设备特点

1）12s完成一条6类链路测试。

2）达到IV级认证测试精度。

3）自动诊断报告至常见的故障的距离及可能的原因。

4）集成VFL可视故障定位仪。

5）DTX-1800的测试带宽高达900MHz，满足7类布线系统测试要求。16MB可拆卸内存卡上保存至多250项6类自动测试结果，包含图形数据。

6）选用光缆模块可用于认证光时域（ODTR）来进行损耗/长度认证。

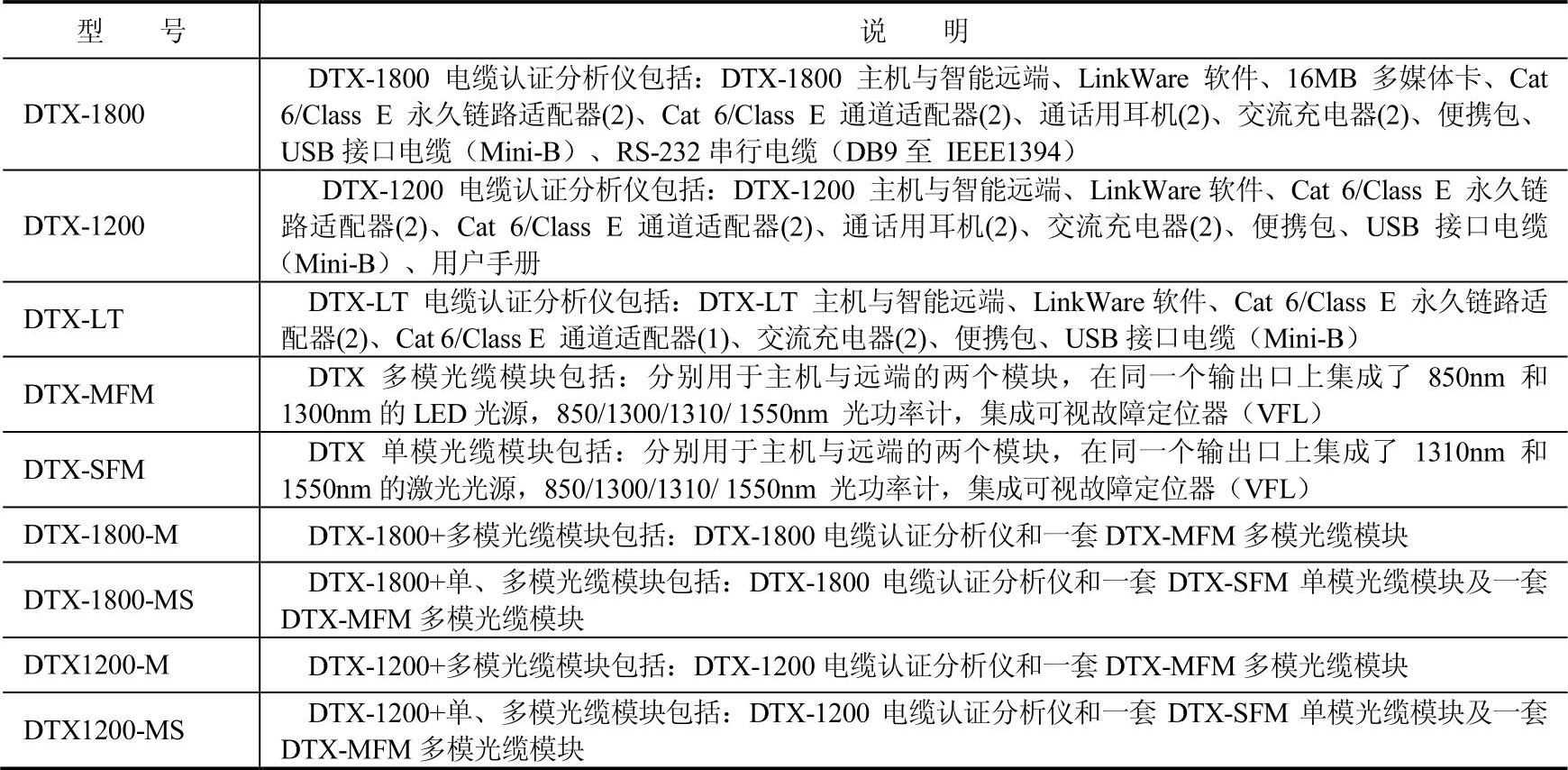

2.DTX-1800电缆分析仪组件（见表5-12）

表5-12 DTX-1800电缆分析仪组件

(www.daowen.com)

3.双绞线认证测试

（1）基准设置

连接永久链路及信道适配器。将测试仪旋转开关转至SPECIAL FUNCTIONS（特殊功能），并开启智能远端。选中设置基准；然后按ENTER键。如果同时连接了光缆模块及铜缆适配器，接下来选择链路接口适配器，按TEST键。

（2）线缆类型及相关测试参数的设置

在用测试仪测试之前，需要选择测试依据的标准（北美、国际或欧洲标准等）、选择测试链路类型（基本链路、永久链路、信道）、选择线缆类型（3类、5类、超5类、6类双绞线，还是多模光纤或单模光纤）。同时还需要对测试时的相关参数（如测试极限、NVP、插座配置等）进行设置。

（3）连接被测线路

（4）进行自动测试

将测试仪旋转开关转至AUTOTEST（自动测试），开启智能远端，进行连接后，按测试仪或智能远端的TEST键，测试时，测试仪面板上会显示测试在进行中，若要随时停止测试，需按EXIT键。

（5）测试结果的处理

（6）自动诊断
