在综合布线工程测试中，经常使用的测试仪器有Fluke DSP-100测试仪、Fluke DSP-4000系列测试仪。Fluke DSP-100测试仪可以满足5类线缆系统的测试的要求。Fluke DSP-4000系列测试仪功能强大，可以满足5类、超5类和6类线缆系统的测试，配置相应的适配器还可用于光纤系统的性能测试。

1.Fluke DSP-100测试仪

（1）Fluke DSP-100功能及特点

Fluke DSP-100是美国Fluke公司生产的数字式5类线缆测试仪，它具有精度高、故障定位准确等特点，可以满足5类电缆和光缆的测试要求，如图5-4所示。Fluke DSP-100采用了专门的数字技术测试电缆，不仅完全满足TSB-67所要求的二级精度标准（已经通过UL独立验证），而且还具有强大的测试和诊断功能。它运用其专利的“时域串扰分析”功能可以快速指出由不良的连接、劣质的安装工艺和不正确的电缆类型等引起的缺陷的位置。

测试电缆时，DSP-100发送一个和网络实际传输的信号一致的脉冲信号，然后DSP-100再对所采集的时域响（相）应信号进行数字信号处理（DSP），从而得到频域响应。这样，一次测试就可替代上千次的模拟信号测试。

Fluke DSP-100具有以下特点。

1）测量速度快。17s内即可完成一条电缆的测试，包括双向的NEXT测试（采用智能远端串元）。

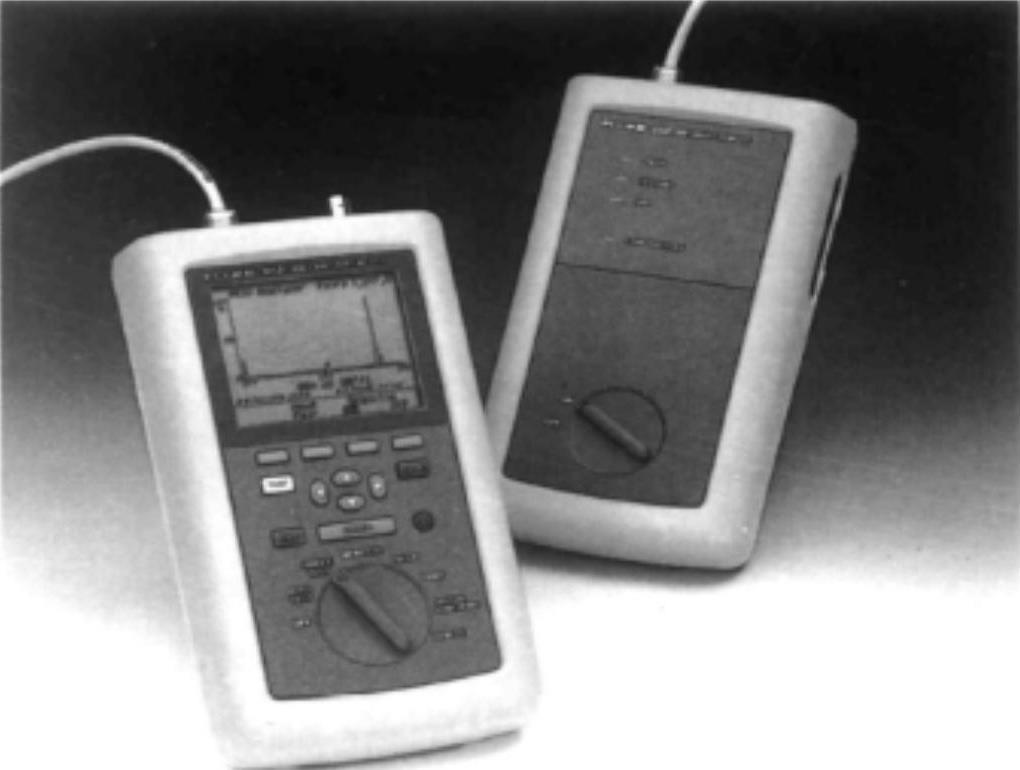

图5-4 Fluke DSP-100线缆测试仪

2）测量精度高。数字信号的一致性、可重复性和抗干扰性都优于模拟信号。DSP-100是第一个达到二级精度的电缆测试仪。

3）故障定位准确。由于DSP-100可以获得时域和频域两个测试结果，从而能对故障进行准确定位。如一段UTP 5类线连接中误用了3类插头和连线，插头接触不良和通信电缆特性异常等问题都可以准确地判断出来。

4）方便地存储和数据下载功能。DSP-100可存储1000多个TIA TSB-67的测试结果或600个ISO的测试结果，而且能够在2min之内下载到PC中。

5）完善的供电系统。测试仪的电池供电时间为12h（或1800次自动测试），可以保证您一整天的工作任务。

6）具有光纤测试能力。配置光缆测试选件FTK后，可以完成850/1300nm多模光纤的光功率损耗的测试，并可根据通用的光缆测量标准给出通过和不通过的测试结果。还可以使用另外的1310 nm和1550nm激光光源来测量单模光缆的光功率损耗。

（2）Fluke DSP-100的组件

Fluke DSP-100测试仪随机设备包括。

1）一个主机标准远端单元。

2）CMS电缆数据管理软件（CD-ROM）。

3）一条100Ω RJ45校准电缆（15cm）。

4）一条100Ω 5类测试电缆（2m）。

5）一条50Ω BNC同轴电缆。

6）AC适配器/电池充电器及充电电池（装在DSP-100主机内）。

7）一条RS-232接口电缆（用于连接测试仪和PC，以便下载测试数据）。

根据Fluke DSP-100的使用要求，可以选择它相应的选配件。Fluke DSP-100包括如下选件。

1）DSP-FTK光缆测试包，包括一个光功率计DSP-FOM、一个850/1300nm LED光源FOS-850/1300、两条多模ST-ST测试光纤和一个多模ST-ST适配器。

2）FOS-850/1300nm LED光源。

3）LS-1310/1550激光光源，包括一个1310/1550双波长激光光源、两条单模ST-ST测试光纤和一个单模ST-ST适配器。

4）DSP-FOM光功率计，包括一个光功率计、两条多模ST-ST测试光纤和一个多模ST_- ST适配器。

5）BC7210外接电池充电器。

6）C789工具包。

（3）Fluke DSP-100测试仪的简要的操作方法

Fluke DSP-100测试仪的测试工作主要由主机实现，主机面板上有各种功能键，液晶屏显示测试信号及结果。在测试过程中，主要使用用到四个功能键：TEST键，选择该键后测试仪进入自动测试状态；EXIT键，选择该键后从当前屏幕显示或功能退出；SAVE键，保存测试结果；ENTER键，确认选择操作。

DSP-100测试仪的远端单元操作很简便，只有一个开关和两个指示灯。测试时将开关打开即可开始测试，测试过程中如果测试项目通过，则PASS指示灯显示，如果测试未通过，则FAIL的指示灯显示。

（4）使用Fluke DSP-100测试仪进行测试工作的步骤

1）将Fluke DSP-100测试仪的主机和远端分别连接被测试链路的两端。

2）将测试仪旋钮转至SETUP。

3）根据屏幕显示选择测试参数，选择后的参数将自动保存到测试仪中，直至下次修改；将旋转钮转至AUTOTEST，按下TEST键，测试仪自动完成全部测试。

4）按下SAVE键，输入被测链路编号、存储结果。

5）如果在测试中发现某项指标未通过，将旋钮转至SINGLE TEST根据中文速查表进行相应的故障诊断测试。

6）排除故障，重新进行测试直至指标全部通过为止。

7）所有信息点测试完毕后，将测试仪与PC连接起来，通过随机附送的管理软件导入测试数据，生成测试报告，打印测试结果。

2.Fluke DSP-4000系列测试仪

综合布线工程测试中，最常使用的测试仪器是Fluke DSP-4000系列的测试仪，它具有功能强大、精确度高和故障定位准确等优点。Fluke DSP-4000系列的测试仪包括DSP-4000、DSP4300和DSP4000PL三类型号的产品。这三类型号的测试仪基本配置完全相同，但支持的适配器及内部存储器有所区别。下面以Fluke DSP-4300为例，介绍Fluke DSP-4000系列的测试仪的功能及基本操作方法。

（1）DSP-4300电缆测试仪的功能及特点

DSP-4300是DSP-4000系列的最新型号，它为高速铜缆和光纤网络提供更为综合的电缆认证测试解决方案，如图5-4所示。使用其标准的适配器就可以满足超5类、6类基本链路、通道链路和永久链路的测试要求。通过其选配的选件，可以完全满足多模光纤和单模光纤的光功率损耗测试要求。它在原有DSP-4000基础之上，扩展了测试仪内部存储器，方便的电缆编号下载功能增加了准确性和效率。

DSP-4300测试仪具有以下特点。(www.daowen.com)

1）测量精度高。它具有超过了5类、超5类和6类标准规范的III级精度要求并由UL和ETL SEMKO机构独立进行了认证。

2）使用新型永久链路适配器获得更准确、更真实的测试结果，该适配器是DSP-4300测试仪的标准配件。

3）标配的6类通道适配器使用DSP技术精确测试6类通道链路，包含的通道/流量适配器提供了网络流量监视功能可以用于网络故障诊断和修复。

4）能够自动诊断电缆故障并显示准确位置。

5）仪器内部存储器扩展至16MB，可以存储全天的测试结果。

6）允许将符合TIA-606A标准的电缆编号下载到DSP-4300，确保数据准确和节省时间。

7）内含先进的电缆测试管理软件包，可以生成和打印完整的测试文档。

（2）DSP-4300电缆测试仪的组件

DSP-4300测试仪的组件如图5-5所示具体如下。

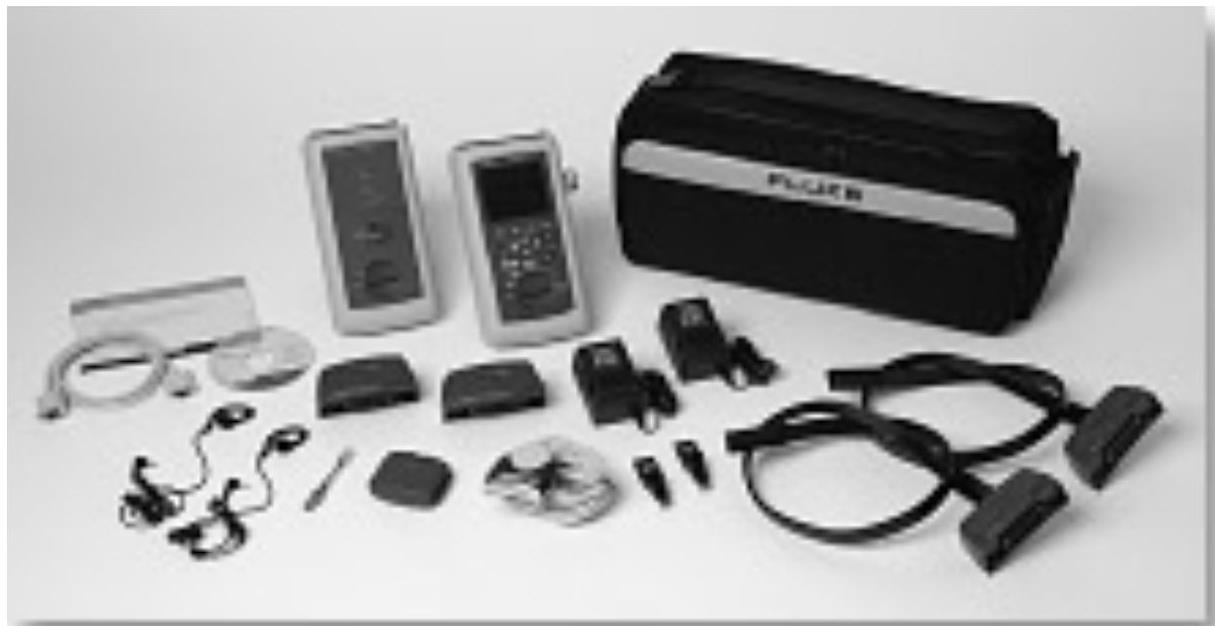

图5-5 Fluke DSP-4300测试仪组件

1）DSP-4300主机和智能远端。

2）Cable Manger软件。

3）16MB内部存储器。

4）16MB多媒体卡。

5）PC卡读取器。

6）Cat 6/5e永久链路适配器。

7）Cat 6/5e通道适配器。

8）Cat 6/5e通道/流量监视适配器。

9）AC适配器/电池充电器。

10）同轴电缆（BNC）。

11）校准模块。

12）RS-232串行电缆。

13）RJ45到BNC的转换电缆。

根据光纤的测试要求，DSP-4300测试仪还可以使用以下常用选配件。

1）DSP-FTA440S多模光缆测试选件，包括使用波长为850nm和1300nm的VCSEL光源、光缆测试适配器、用户手册、SC/ST 50μm多模测试光缆、ST/ST 50μm多模测试光缆和ST/ST适配器。

2）DSP-FTA430S单模光缆测试选件，包括使用波长为1310nm和1550nm的激光光源、光缆测试适配器、用户手册、SC/ST单模测试光缆、ST/ST单模测试光缆和ST/ST适配器。

3）DSP-FTA420S多模光缆测试选件，包括使用波长为850nm和1300nm的LED光源、光缆测试适配器、用户手册、SC/ST 62.5μm多模测试光缆、ST/ST 62.5μm多模测试光缆和ST/ST适配器。

4）DSP-FTK光缆测试包，包括一个光功率计DSP-FOM、一个850/1300nm LED光源FOS-850/1300、两条多模ST-ST测试光纤和一个多模ST-ST适配器。

（3）DSP-4300电缆测试仪的简要操作方法

在综合布线测试过程，主要使用DSP-4300测试仪的主机部分和智能远端部分，它们分别连接在被测试链路的两端，如图5-6所示为典型的基本连接的测试图。

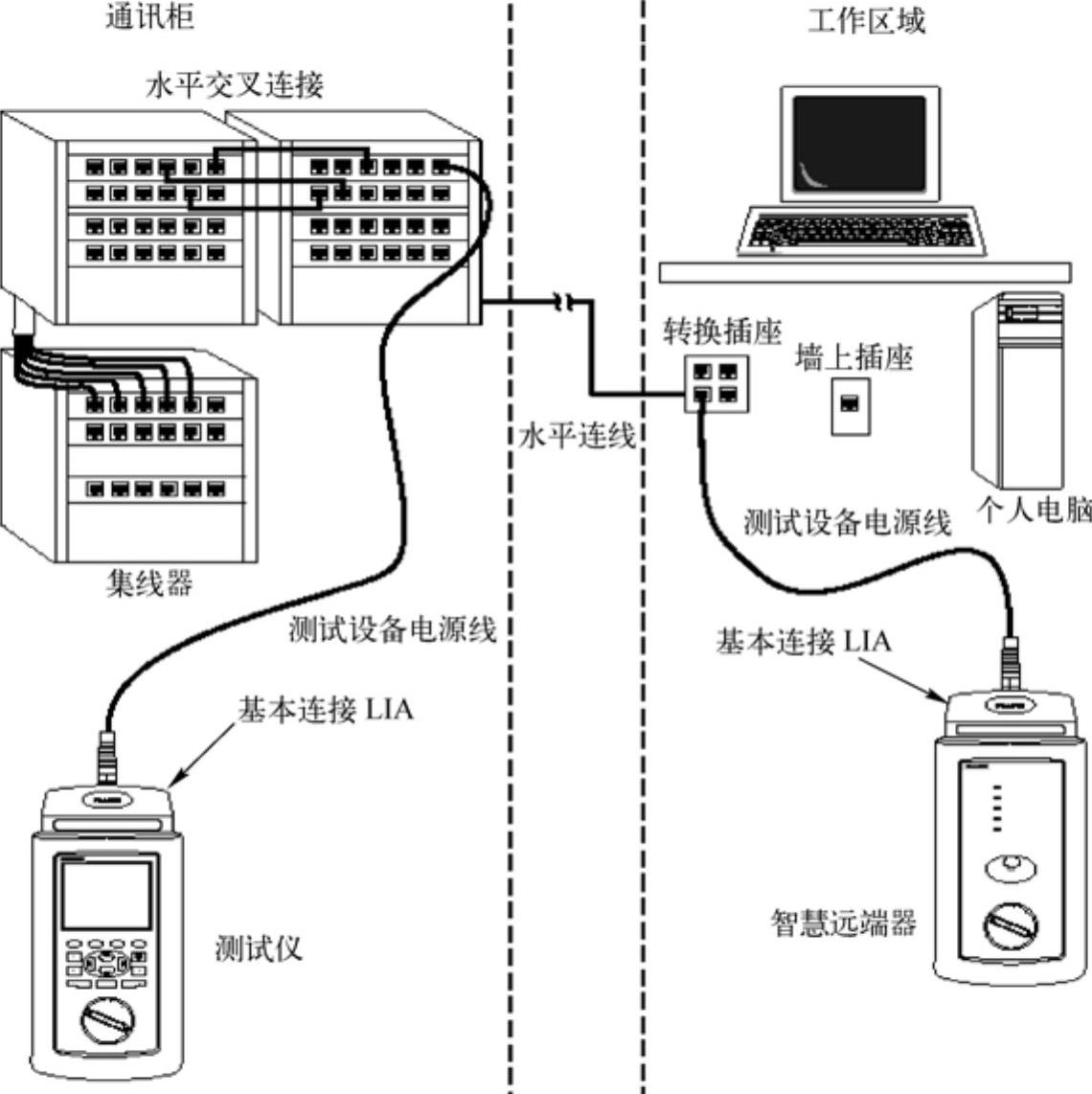

图5-6 典型的基本连接的测试图

整个测试工作主要由主机部分进行控制，它负责配置测试参数，发出各种测试信号，智能远端部分接收测试信号并反馈回到主机部分，主机根据反馈信号判别被测链路的各种电气参数。主机部分有一个简易的操作面板，由一系列功能键及液晶显示屏组成，另外还有一系列接口用于各种通讯连接。DSP-4300测试仪主机部分的正面及侧面视图，如图5-7所示。DSP-4300测试仪主机部分各功能按键及接口说明，请参见表5-11。

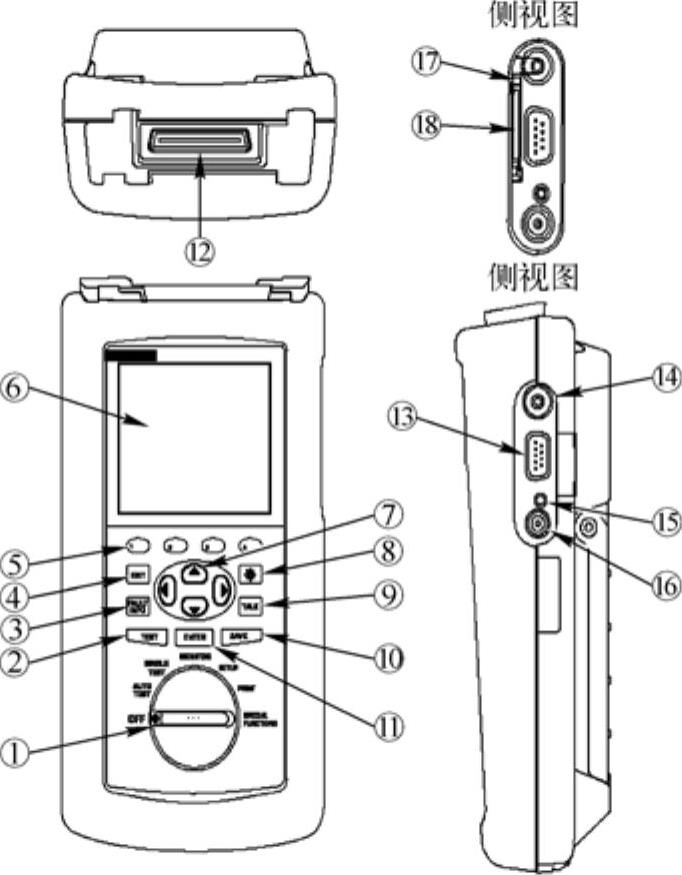

图5-7 DSP-4300测试仪主机部分的正面及侧面视图

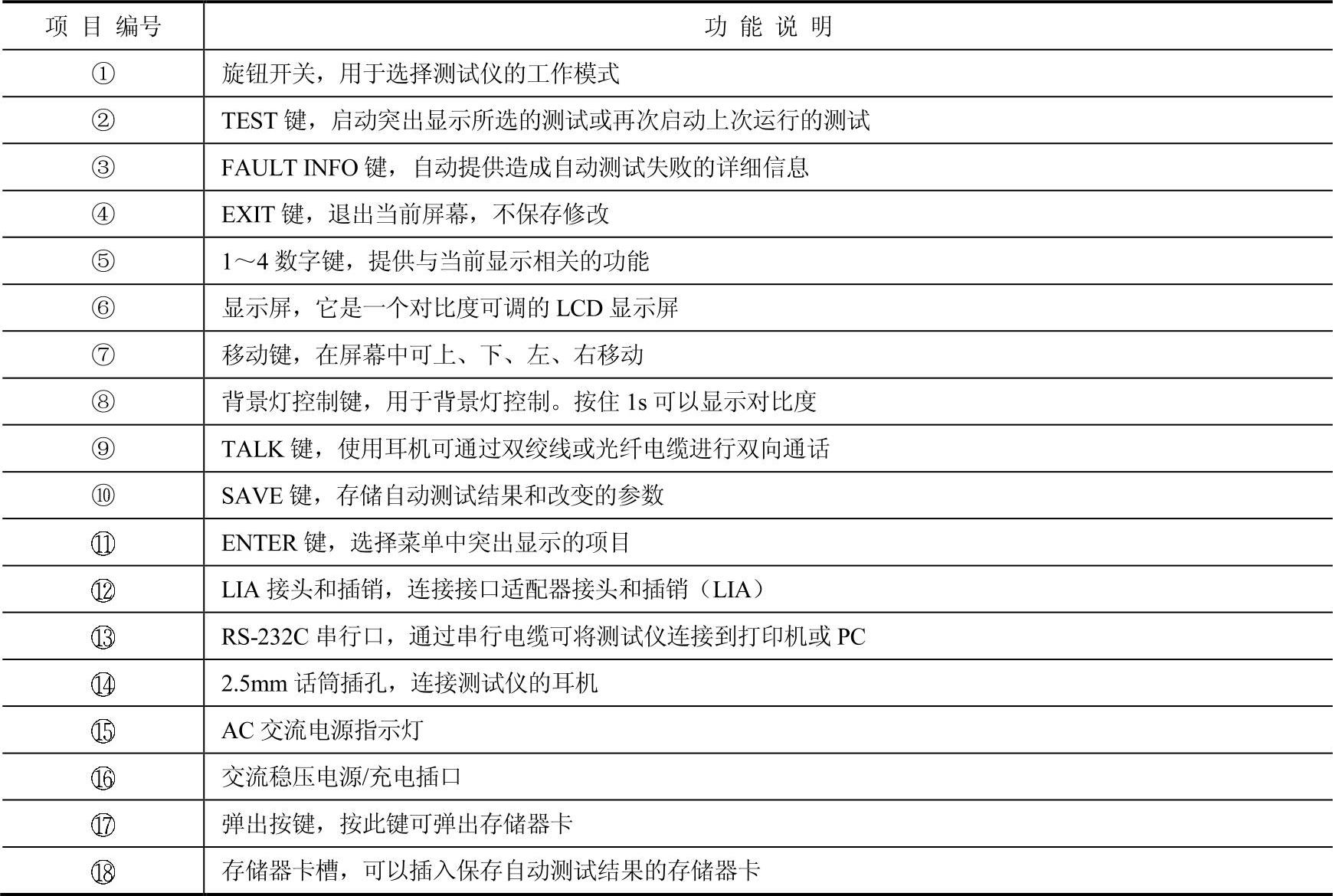

表5-11 DSP-4300测试仪主机部分各功能按键及接口说明

（4）DSP-4300测试仪对行双绞线电缆通道测试的步骤

1）为主机和智能远端器插入相应的适配器。

2）将智能远端器的旋转开关置为ON。

3）把智能远端器连接到电缆连接的远端。对于通道测试，用网络设备接插线连接；将主机上的旋转开关转至AUTOTEST档位。

4）将测试仪的主机与被测电缆的近端连接起来。对于通道测试，用网络设备接插线连接；按主机上的TEST键，启动测试。

5）自动测试完成后，使用数字键给测试点进行编号，然后按SAVE键保存测试结果。

6）直至所有信息点测试完成后，使用串行电缆将测试仪和PC相连；使用随机附带的电缆管理软件导入测试数据，生成并打印测试报告。
