光纤电缆与布线设备端借助光纤连接器的连接技术也称为光纤端接技术。

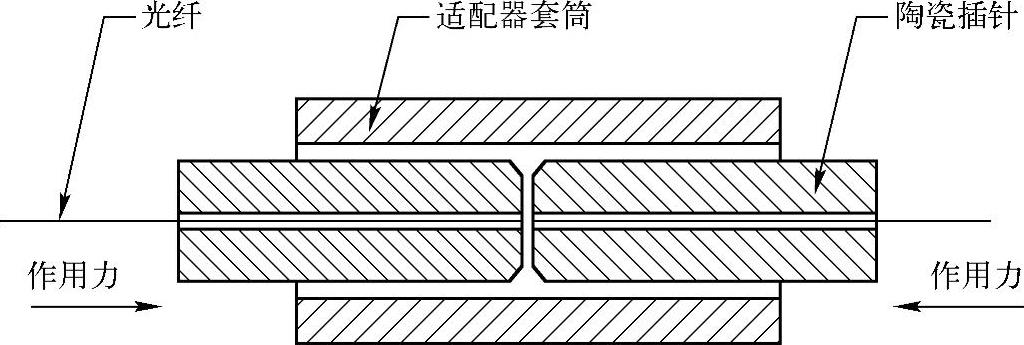

光纤连接器，是光纤与光纤之间进行可拆卸（活动）连接的器件，它把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器影响了光传输系统的可靠性和各项性能。光纤连接器对接原理如图4-74所示。

图4-74 光纤连接器对接原理

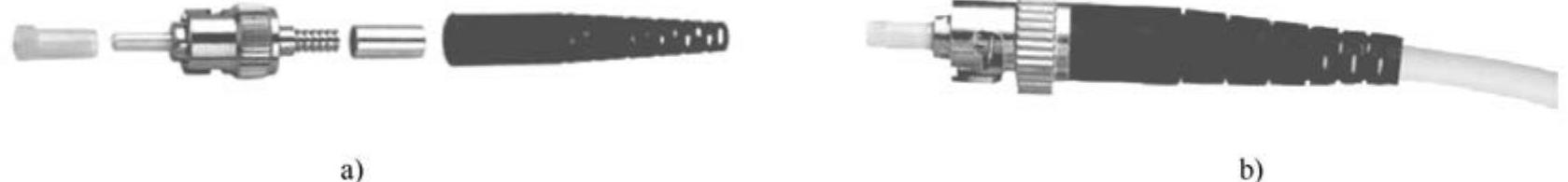

在综合布线系统中使用的光纤连接器的种类较多，如ST连接器、SC连接器和FC连接器等。其中以ST光纤连接器最多，如图4-75a光纤连接器部件、4-75b光纤连接器所示。它主要用在光纤的端部，一般安装在光缆中的单根光纤的端点，以便在光电终端设备上交叉连接或互相连接。

图4-75 光纤连接器及零部件

a）ST光纤连接器零部件 b）ST光纤连接器

1.光纤连接器制作

常用标准型ST光纤连接器在光纤端安装技术要求较高，一般程序如下。

1）在剥除光缆的外护套时，切割外护套的深度和剥除外护套的长度，都应按标准执行，不得损伤光纤。

2）根据不同类型的光纤和不同类型的STⅡ插头，对需要安装的光纤做好标记。

3）根据光纤不同的外衣和涂覆层，采用不同的剥线器，将光纤的涂覆层和外皮剥除。

在整个剥除过程中应注意：

●剥线器的刀片等必须清洗干净，不应留有粉尘，剥线前后均应清洗刀片。

●用蘸有酒精的纸或布擦去光纤上残留的外皮，要求细心擦拭两次，擦拭时不能使光纤弯曲。

●不要用干纸或干布擦拭己无外衣的光纤，以免划伤光纤表面而造成缺陷；不应触摸裸露的光纤或将光纤与其他物体相接触，以免产生不洁之处。

4）将准备好的干净光纤存放在专用的“保持块”中。在存放光纤前，应先将“保持块”处理干净，然后按顺序依次存放光纤，并使裸露的光纤部分悬空，如光纤被弄脏，应再用蘸有酒精的纸或软布细心擦拭两次。

5）将光纤安装到STⅡ型连接器插头中，并用注射器把环氧树脂注入到连接器插头内，使光纤上涂上一薄层环氧树脂外衣。其具体要求如下。

●光纤应从连接器中间正确插入，与连接器的洞孔关系应符合标准要求，光纤不应中断。

●要求光纤表面有一层均匀的环氧树脂外皮。

6）采用专制电烘烤箱烘烤环氧树脂，将光纤与连接器在箱中烘烤约10min后取出，放在“保持块”上自然冷却。在整个烘烤过程中（包括烘烤前），不得用手拿光纤部分，只能拿连接器主体，以保持光纤连接牢固，并避免受力弄断光纤。

7）用专用切断工具在连接器插头的末端伸出光纤上刻痕，拉去多余光纤端部。要求光纤不能在连接器插头尖端内有折裂等缺陷，以便于光纤端面磨光处理。此外，在连接器的插头尖部不得有残留的环氧树脂；如发现有，则应用干净的单边剃须刀细心去除。

8）最后进行磨光，这是光纤连接器制作最关键的工序，具体要求如下。

●所有磨光工具和物品必须清洁干净，采用蘸有酒精的纸或布擦拭整洁。

●要按规定的操作程序磨光，在磨光时要特别小心，不得使光纤末端粉碎或折裂，要及时检查连接器尖端的平滑区的磨光情况，并进行最终磨光和最后检查。

●一个合格的光纤末端应在核心区域中没有裂开的口、空隙或深的抓痕，或在包层中没有深的缺口。确认所磨的光纤末端可以使用时，即是符合要求的连接器。如果不是立即使用它，应用保护帽将其端部覆盖保护。如检查不符合要求时，需重新端接。

另外，现场还常将现成的带有连接器的光纤跳线剪断，采用光纤熔接机将其连接到光纤末端。

2.光纤端接 (www.daowen.com)

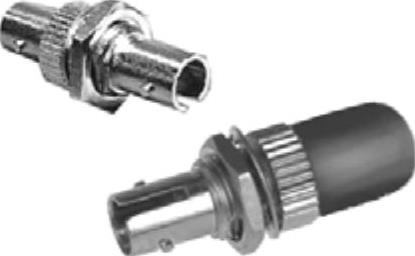

光纤连接器可分为单工、双工和多通道连接器。单工连接器只连接单根光纤，双工连接器连接两根光纤，多通道连接器可以连接多根光纤。光纤连接器包含光纤接头和光纤耦合器（图4-76）。常见的光纤连接器有多种类型，不同的光纤连接器其现场安装方法也不相同。

图4-76 ST耦合器

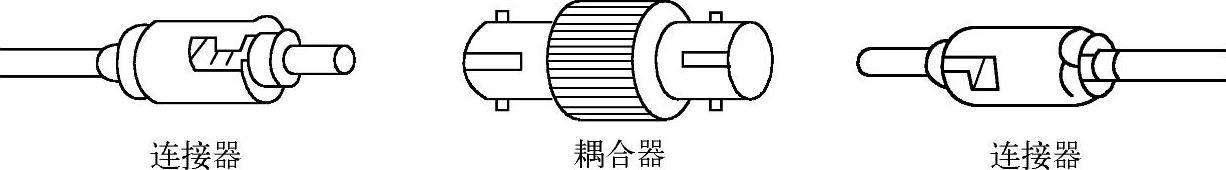

ST连接器就是一种快速连接头。光纤端接的现场操作并不复杂，以最通常于布线设备端的ST连接器为例说明其端接方法，如图4-77所示。

图4-77 光纤连接器端接

ST连接器端接方法如下。

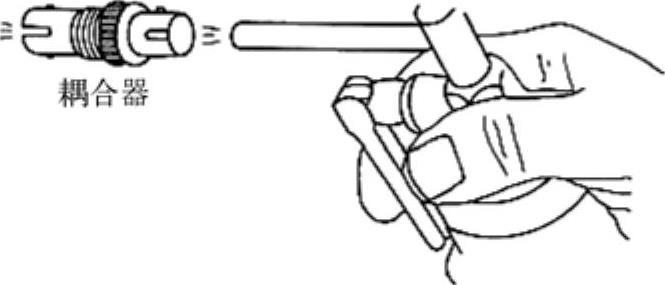

1）清洁耦合器。用沾有试剂的丙醇酒精杆状清洁器穿过光纤耦合器孔擦拭光纤耦合器内部，以除去其中的碎片，如图4-78所示。

2）使用罐装气吹去耦合器内部的灰尘，如图4-79所示。

图4-78 清洁耦合器

图4-79 吹去耦合器内部灰尘

3）将连接器的头插入光纤耦合器的一端，耦合器上的突起对准连接器槽口，插入后扭转连接器使其锁定。如经测试发现损耗较高，需摘下ST连接器，并用罐装气重新净化光纤耦合器，然后再插入ST连接器。在光纤耦合器的两端插入ST连接器，并确保两个连接器的端面在光纤耦合器中接触上。

4）重复以上步骤，直到所有的ST连接器都插入耦合器为止。若一次来不及装上所有的ST连接器，则连接器头要盖上黑色保护帽，耦合器空白端要盖上红色保护帽。

综合布线采用的光纤连接器配有单工和双工光纤软线。

在水平光缆或干线光缆终接处的光缆侧，建议采用单工光纤连接器，在用户侧，采用双工光纤连接器，以保证光纤连接的极性正确。用双工光纤连接器时，需用锁扣插座定义极性。

当用一个混合光纤连接器（BFOC/2.5-SC）代替两个单工耦合器时，需用锁扣插座定义极性。

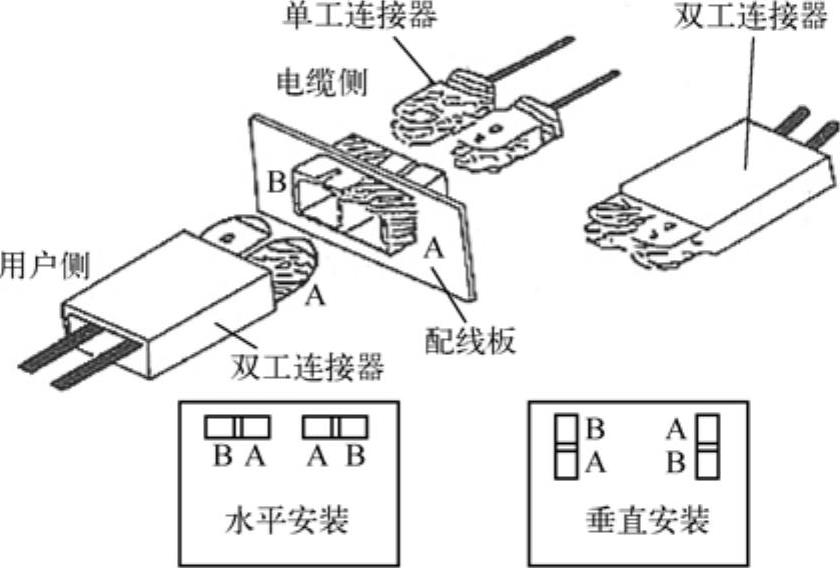

1）双工光纤连接器（SC）。双工光纤连接器与耦合器连接的配置，应有它们自己的锁扣插座，如图4-80所示。

图4-80 双工光纤连接器的配置

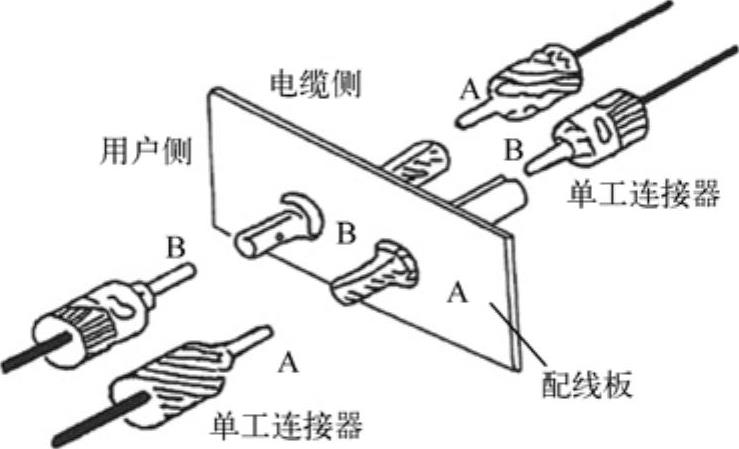

2）单工光纤连接器（BFOC/2.5）。单工光纤连接器与耦合器连接的配置，标记如图4-81所示。

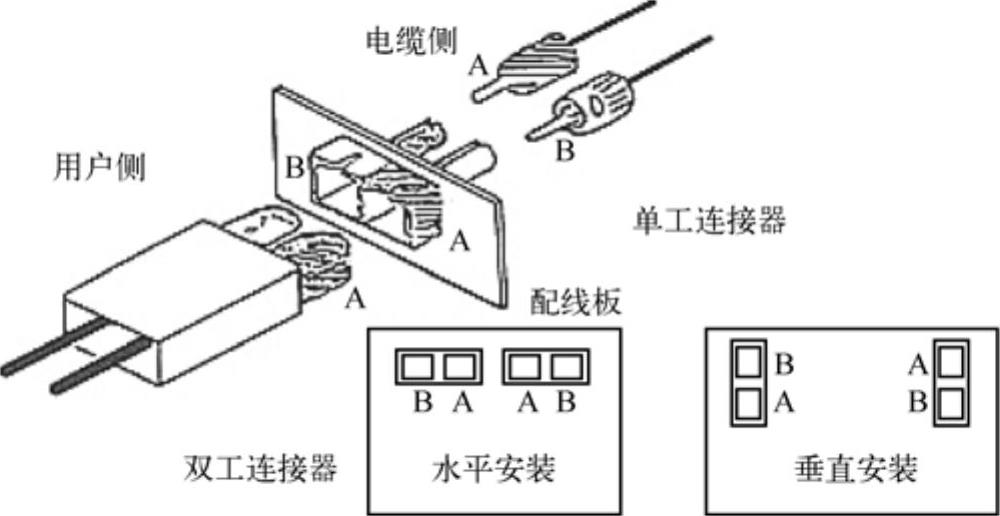

3）混合光纤连接器。单工、双工光纤连接器与耦合器混合互连的配置，如图4-82所示。

图4-81 单工光纤连接器

图4-82 混合光纤连接器
