综合布线设计与施工:配线架的安装与端接

时间:2023-10-20 理论教育 版权反馈
【摘要】:各厂家模块式快速配线架的结构和安装方法基本相同。配线架通常安装在机柜或墙上。双绞线配线架的作用是在管理子系统中将双绞线进行交叉连接,用在主配线间和各分配线间。各厂家的模块化配线架结构及安装相类似,因此下面以IBDN PS5E HD-BIX配线架为例,介绍模块化配线架安装步骤。以IBDN PS5E HD-BIX配线架为例,具体安装步骤如下。

综合布线设计与施工:配线架的安装与端接

目前常见的双绞线配线架有110配线架(如图4-55所示)和数据配线架(如图4-56所示)等类型。

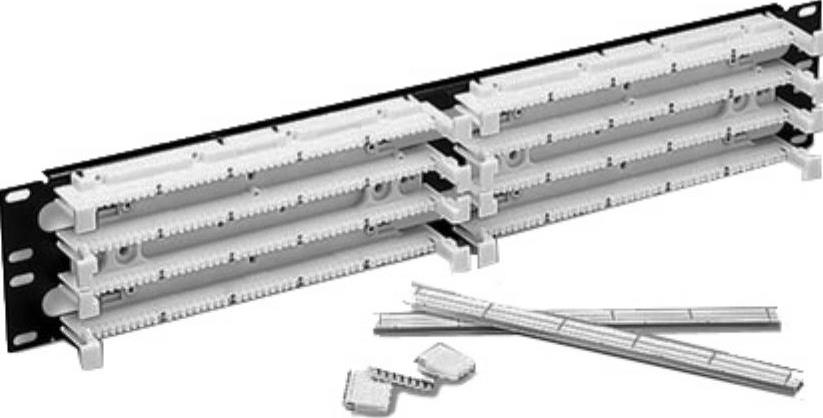

图4-55 110配线架

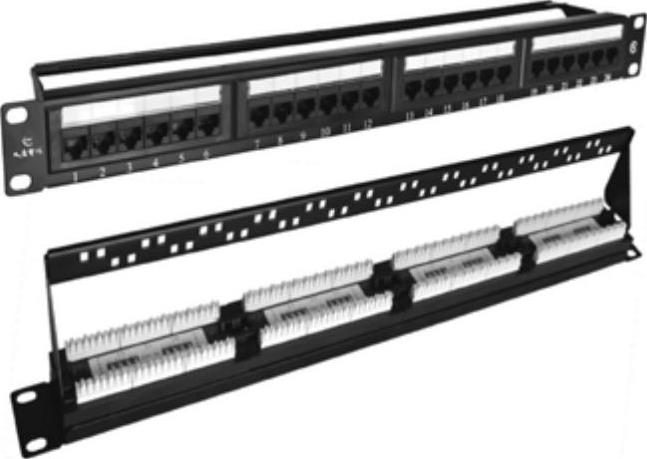

图4-56 数据配线架

1.110配线架的端接

110配线架是早期综合布线系统的核心产品,起着传输信号的转接、分配以及综合统一管理的作用,利用同一接口和同一种传输介质,通过连接不同信息的配线架之间的跳接来完成让各种不同信息的传输。目前常见的双绞线配线架采用19in RJ-45口110配线架,此种配线架背面进线采用110端接方式,正面全部为RJ-45口用于跳接配线。各厂家模块式快速配线架的结构和安装方法基本相同。

1)先不要把模块放上去,按照片模上的颜去打,从左到右(蓝、橙、绿、综、灰),再根据大对线上的“色带”去打,从前打到最后。

2)把线打完之后,在把刚才的模块放上去,用力搞打,使其紧贴在配线架上。

3)最后根据刚才打完的模块上方口,与配线架进行跳线,即可。

对数的话,线序是如下。

●五种主色:白色、红色、黑色、黄色、紫色。

●五种次色:蓝色、桔色、绿色、棕色、灰色。

25对及以上的大对数电缆端接要注意其色序,其对数均为25的倍数,如50对、100对、300对。所以每组25对里面的着色顺序是完全一样的。区分方法:在这些大对数电缆中,每个25对的线束组用彩色标记按照我们熟悉的色标顺序条进行捆扎,这样无论多少线对电缆都可以不必重复地进行标识了。这些颜色序号排列是从线缆中心向外层进行计数的,各层中计数方向应与单位内线对的计数方向一致。这种色标顺序在110配线家系统中广泛应用。

2.数据配线架的端接

数据配线架是管理子系统中最重要的组件,是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件,配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。

双绞线配线架的作用是在管理子系统中将双绞线进行交叉连接,用在主配线间和各分配线间。双绞线配线架的型号很多,每个厂商都有自己的产品系列,并且对应三类、五类、超五类、六类和七类线缆分别有不同的规格和型号,在具体项目中,应参阅产品手册,根据实际情况进行配置。

模块化配线架主要应用于楼层管理间和设备间内的计算机网络电缆的管理。各厂家的模块化配线架结构及安装相类似,因此下面以IBDN PS5E HD-BIX配线架为例,介绍模块化配线架安装步骤。

以IBDN PS5E HD-BIX配线架为例,具体安装步骤如下。

1)使用螺丝将HD-BIX配线架固定在机架上,如图4-57所示。

2)在配线架背面安装理线环,将电缆整理好固定在理线环中并使用绑扎带固定电缆,一般6根电缆作为一组进行绑扎,如图4-58所示。(www.daowen.com)

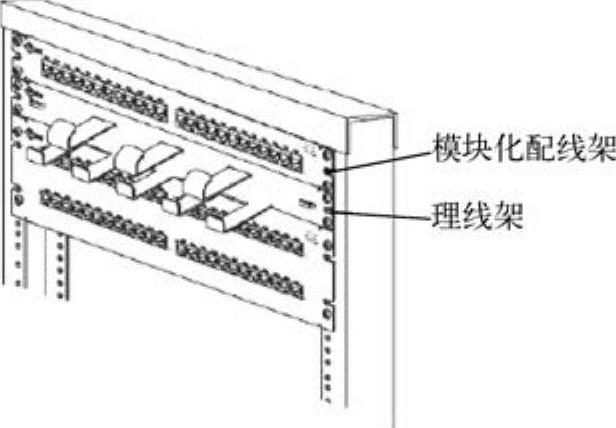

图4-57 在机架上安装配线架

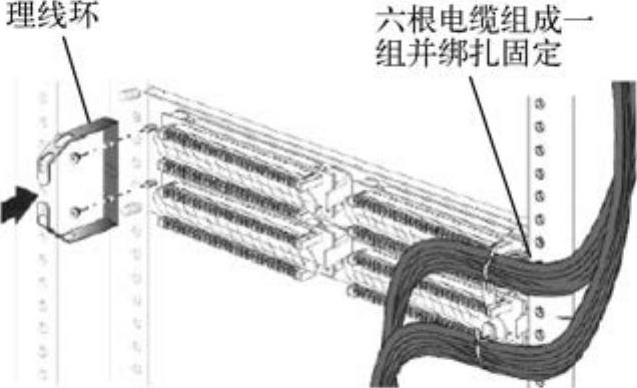

图4-58 安装理线环并整理固定电缆

3)根据每根电缆连接接口的位置,测量端接电缆应预留的长度,然后使用平口钳截断电缆,如图4-59所示。

4)根据系统安装标准标选定T568A或T568B标签,然后将标签压入模块组插槽内,如图4-60所示。

5)根据标签色标排列顺序,将对应颜色的线对逐一压入槽内,然后使用IBDN打线工具固定线对连接,同时将伸出槽位外多余的导线截断,如图4-61所示。

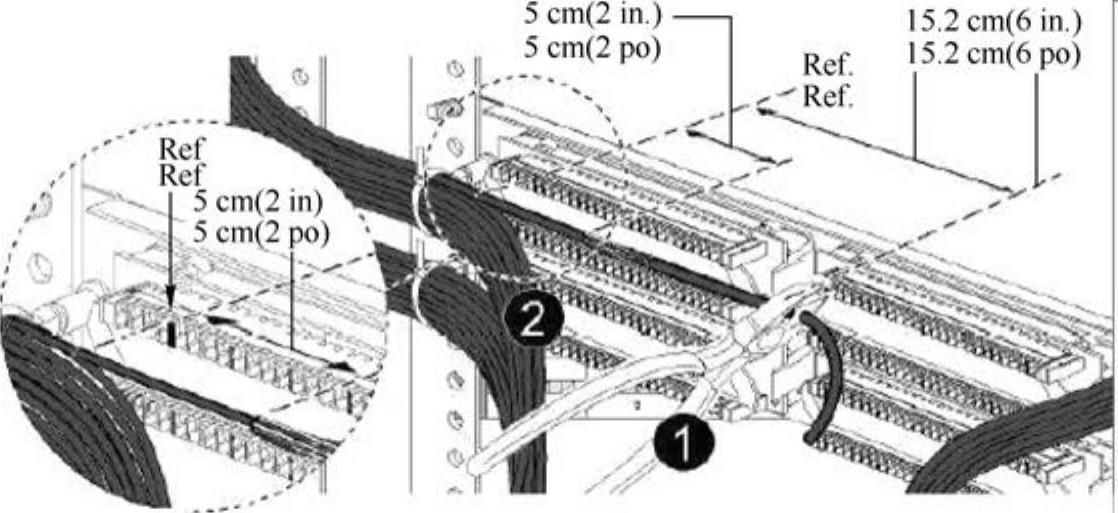

图4-59 测量预留电缆长度并截断电缆

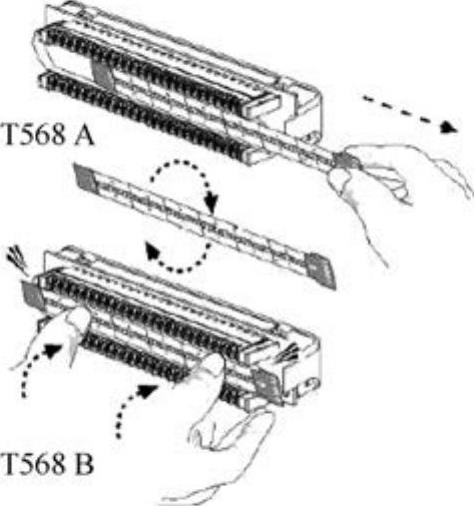

图4-60 调整合适标签并安装在模块组槽位内

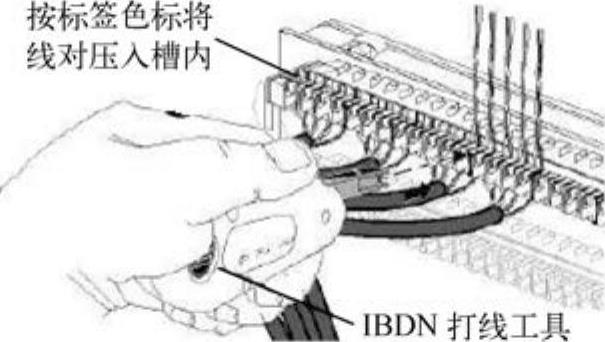

图4-61 将线对逐次压入槽位并打压固定

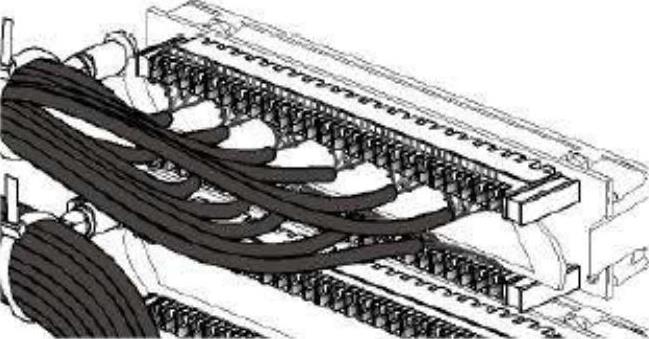

6)将每组线缆压入槽位内,然后整理并绑扎固定线缆,如图4-62所示。

7)将跳线通过配线架下方的理线架整理固定后,逐一接插到配线架前面板的RJ-45接口,最后编好标签并贴在配线架前面板,如图4-63所示。

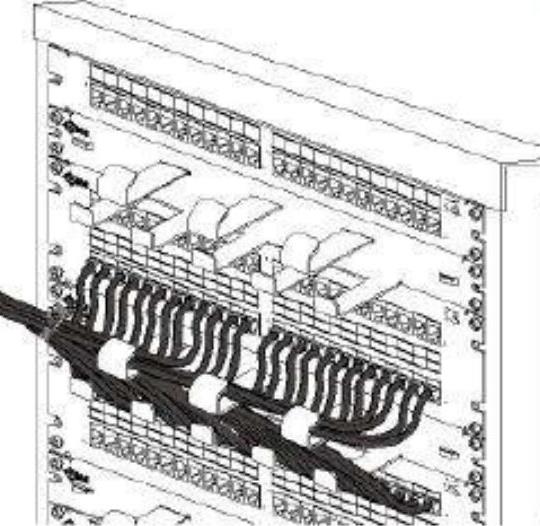

图4-62 整理并绑扎固定线缆


图4-63 将跳线接插到配线架各接口并贴好标签
