在综合布线施工中,RJ-45连接器的端接与信息模块端接类似,RJ-45连接器的端接也要遵循EIA/TIA 568A标准或EIA/TIA 568B标准。如图4-51所示。不论采用何种标准,都必须与信息模块所采用的标准相同。

网线水晶头有两种做法标准,分别为TIA/EIA 568A和TIA/EIA 568B。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上,从左至右排序为1、2、3、4、5、6、7、8,如图4-51所示。

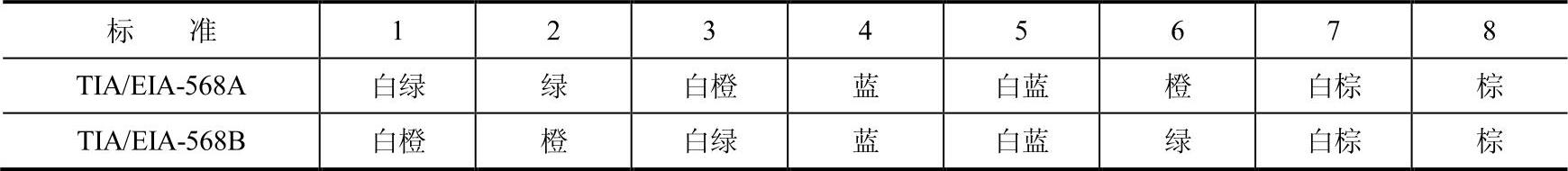

TIA/EIA 568A和TIA/EIA 568B网线线序,如表4-6所示。

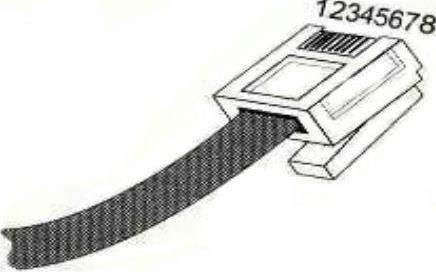

图4-51 RJ-45接头排序

表4-6 T568A/T568B网线线序


制作步骤如下。

1)剪下所需的双绞线长度,至少0.6mm,最多不超过50mm。

2)利用剥线钳将双绞线的外皮除去约12mm。

3)将双绞线线对从左向右分开:橙、绿、蓝、棕。(www.daowen.com)

4)剥开每一对线(白线在左),然后将绿色线和蓝色线对调(EIA/TIA 568B标准)。

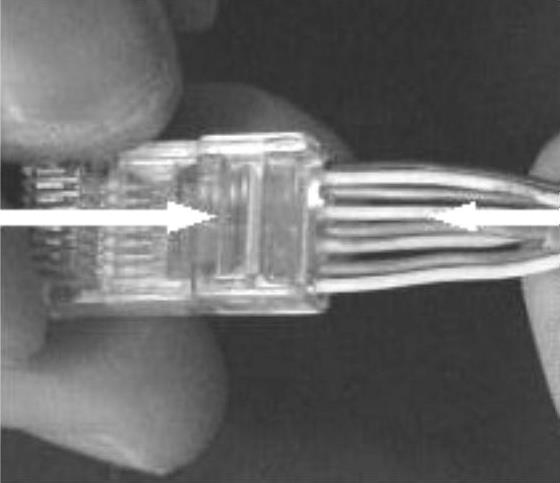

5)将双绞线的每一根线依序放入RJ-45连接器引脚,注意插到底,直到另一端可以看到铜线芯为止,如图4-52所示。

6)将RJ-45连接器从无牙的一侧推入压线钳夹槽,用力握紧压线钳,将突出在外的针脚全部压入连接器,如图4-53所示。

7)用同样的方法完成另一端的制作。

8)进行测试。


图4-52 将双绞线放入RJ 45水晶头

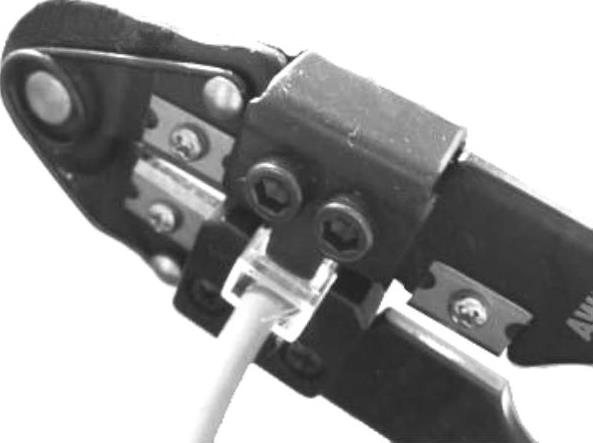

图4-53 压线

在制作双绞线跳线时,两端RJ-45连接器的线序应该满足直通线或交叉线的要求,压制连接器的时候应用力均匀。
