信息插座是信息模块和面板的组合。模块插座是用于双绞线的标准插口连接器；而模块插头是用于双绞线的标准插头连接器。其中的信息模块所遵循的通信标准，决定着信息插座的适用范围，如超五类模块、六类模块，分别适用于超五类双绞线、六类双绞线。

在正常情况下，信息插座具有较小的衰减、近端串扰和插入电阻。如果连接不好，可能要增加链路衰减及近端串扰。所以，安装和维护综合布线的人员，必须先进行严格培训，掌握安装技能后才能上岗。

信息模块的端接有两种标准，即EIA/TIA 568A和EIA/TIA 568B。两类标准规定的线序压接顺序有所不同，通常在信息模块的侧面会有两种标准的色标标注，可以按照所选择的标准进行接线，但要注意，在同一工程中只能有一种连接方式。在一个系统中只能选择一种，不可混用。如图4-45所示为信息模块结构示意图。

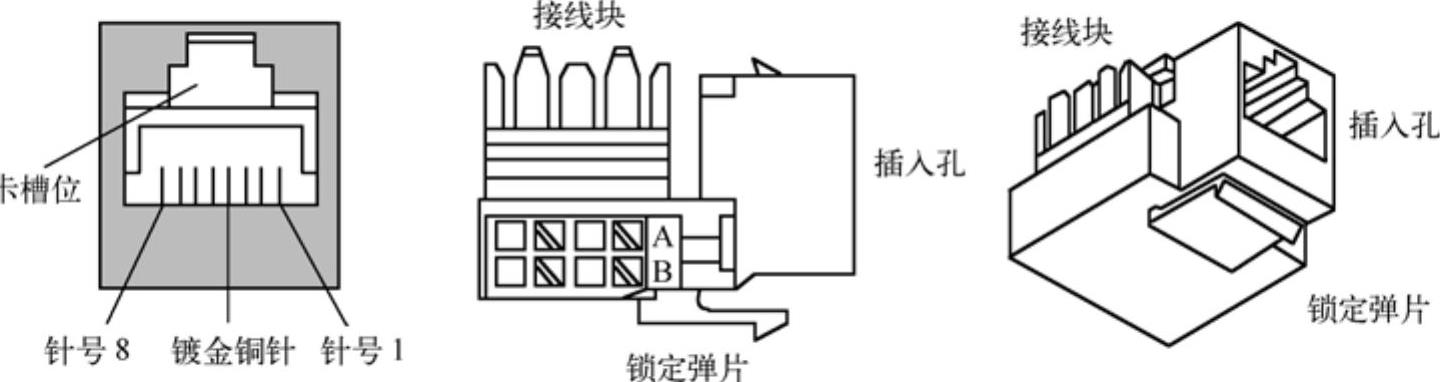

图4-45 信息模块结构示意图

目前，信息模块的国内外生产厂商大体类似，只是排列位置有所不同，与双绞线压接时，注意颜色标号配对就能够正确地压接。

1.信息模块的端接要求

●双绞线与信息模块端接的施工操作方法应符合标准规定。

●双绞线与信息模块端接采用卡接方式，施工中不宜用力过猛，以免造成模块受损。连接顺序应按线缆的统一色标排列，连接后的多余线头必须清除干净，以免留有后患。

●线缆端接后，应进行全程测试，以保证综合布线系统正常运行。

●屏蔽双绞线的线对屏蔽层和电缆护套屏蔽层在和模块的屏蔽罩进行连接时，应保证360°的接触，而且接触长度不应小于10mm，以保证屏蔽层的导通性能。

●在终端连接时，应按线缆统一色标、线对组合和排列顺序施工连接。

●各种线缆（包括跳线）和接插件间必须接触良好、连接正确、标志清楚。跳线选用的类型和品种均应符合系统设计要求。

●双绞线线对卡接在配线模块的端子时，应符合色标的要求，并尽量保护线对的对绞状态。

●通常，线对非扭绞状态应不大于13mm。

●双绞线与信息模块的端接可以采用EIA/TIA 568A和EIA/TIA 568B两种连接方式，但在同一个综合布线工程中，两者不应混合使用。

2.信息模块的端接步骤

各厂家的信息模块结构有所差异，因此具体的模块压接方法各不相同。IBDN GigaFlex模块压接的具体操作步骤如下。(www.daowen.com)

1）使用剥线工具，在距双绞线电缆末端5cm处剥除线缆的外皮。

2）使用双绞线电缆的抗拉线将电缆外皮剥除至电缆末端100mm，剪除电缆的外皮及抗拉线。

3）按色标顺序将四个线对分别插入模块的槽帽，如图4-46所示。

4）将模块的槽帽压进电缆外皮，顺着槽位的方向将四个线对逐一弯曲，如图4-47所示。

5）将线缆及槽帽一起压入信息模块插座，将各线对分别按色标顺序压入信息模块的各个槽位，如图4-48和图4-49所示。

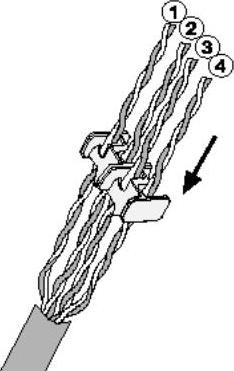

图4-46 分别插入模块的槽帽

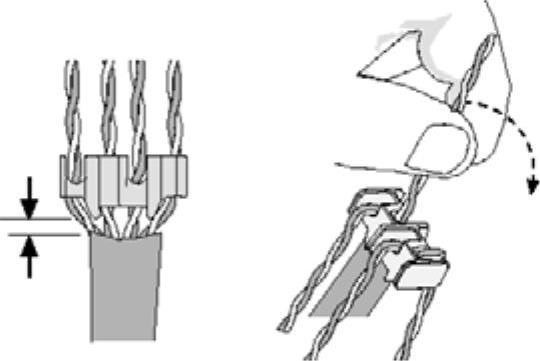

图4-47 压紧槽帽

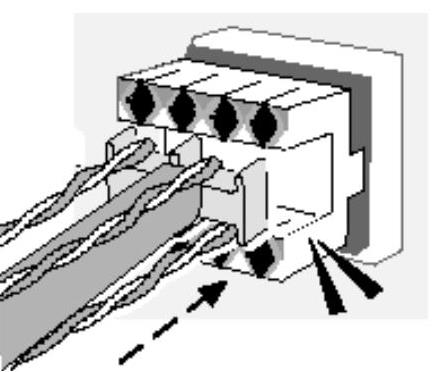

图4-48 压入模块插座

6）使用打线工具加固各线对与信息模块的连接，如图4-50所示。

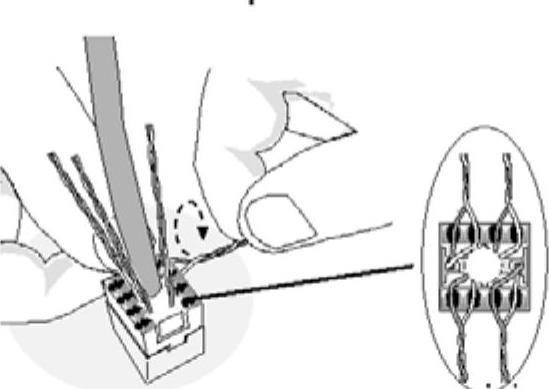

图4-49 将各线对压入模块各槽位内

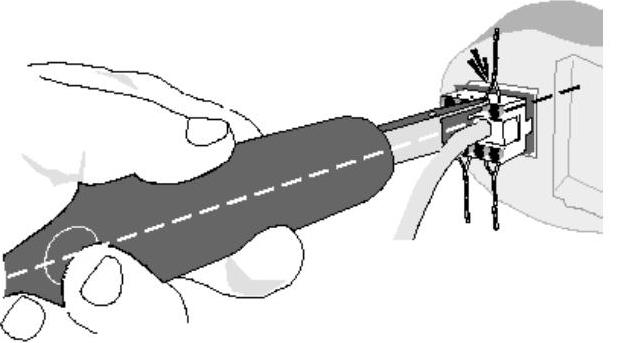

图4-50 打线工具加固线对与插座的连接
