金属槽与PVC槽在综合布线设计与施工中的应用

在综合布线工程中,水平干线子系统、垂直干线子系统和建筑群子系统的施工材料除线缆材料外,最重要的就是管槽系统了。管槽系统是干线布线的基础,对线缆起到支撑和保护的作用,主要包括线管、线槽、桥架和相应的附件,有明敷和暗敷两种敷设方式。

1.金属槽

金属线槽一般用普通镀锌或铝合金材料制作,宽高比一般为2:1,比如200mm×100mm,400mm×200mm等。金属槽由槽底和槽盖组成,每根槽一般长度为2m,槽与槽连接时使用相应尺寸的铁板和螺丝固定。槽的外形如图4-39所示。

在综合布线系统中一般使用的金属槽的规格有:50mm×l00mm、100mm×100mm、100mm×200mm、100mm×300mm、200mm×400mm等多种规格。施工中使用金属槽尺寸可根据线量的多少而定,并考虑一定的扩展余地。

线槽与桥架的区别,电缆桥架可以放置电力电缆、控制电缆及弱电电缆,具有较大的承载能力;线槽的承载能力较小,多用于敷设弱电线路。桥架跨距比较大,线槽比较小;固定、安装方式不同;在有些场所,桥架是没有盖的,线槽几乎全是带盖封闭的。

2.塑料

PVC塑料线槽是综合布线工程明敷管路时广泛使用的一种材料,它是一种带盖板封闭式的线槽,盖板和槽体通过卡槽合紧。塑料槽的外形与图4-40类似,但它的品种规格更多,从型号上讲有:PVC-20系列、PVC-25系列、PVC-25F系列、PVC-30系列、PVC-40系列、PVC-40Q系列等。从规格上讲有:20mm×12mm、25mm×12.5mm、25mm×25mm、30mm×l5mm、40mm×20mm等。(www.daowen.com)

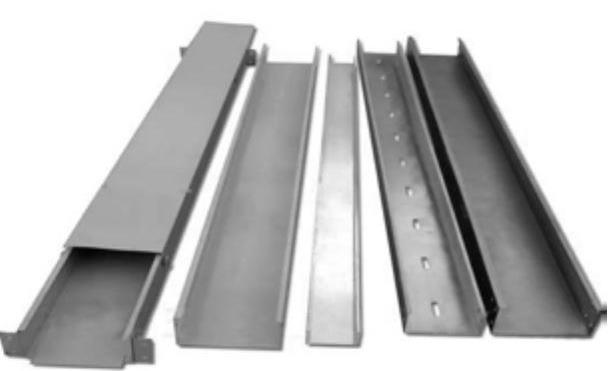

图4-39 金属线槽

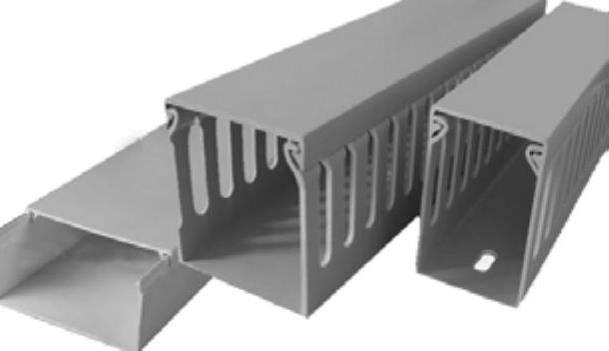

图4-40 塑料线槽

与PVC槽配套的附件有:阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头和接线盒(暗盒、明盒)等。
