综合布线设计施工管材类别

综合布线工程中，敷设线管的管材品种较多，在综合布线系统中主要使用钢管和塑料管两种。此外，综合布线系统的户外部分也会采用混凝土管和高密度聚乙烯材料（HDPE）的双壁波纹管等管材。

1.金属管

（1）金属管的种类

金属管按照制造方法不同可分为无缝钢管和焊接钢管（或称接缝钢管）两大类。无缝钢管只有在综合布线系统的特殊段落（如管路引入室内需承受极大压力时）才采用。在综合布线系统中常用的钢管为对边焊接钢管。如图4-34所示。焊接钢管一般是由钢板卷焊制成。按卷焊方法不同，又可分为对边焊接（又称直缝焊接）、叠边焊接和螺旋焊接三种。

综合布线采用的对边焊接钢管有以下几种分类方法。

●按钢管的壁厚不同分为普通钢管、加厚钢管和薄壁钢管三种。普通钢管和加厚钢管可以承受一定的水压力，也称为水管；薄壁钢管又称普通碳素钢电线套管。

●按有无螺纹区分为带螺纹（有圆锥形螺纹和圆柱形螺纹）和不带螺纹（又称光管）两种。

●按表面是否处理可分为有镀锌（又称白铁管）和不镀锌（又称黑铁管）两种。

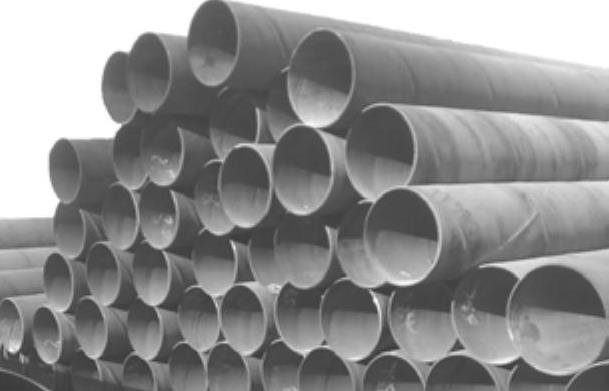

图4-34 金属管

在综合布线中，水管和电管均有使用。由于水管的管壁较厚，机械强度较高，主要用在布线中的主干上升管路、房屋底层或受压力较大的地段，有时也作为保护管用于室内线缆，是使用最为普遍的线管。电管因管壁轻薄，承受压力不能过大，常用于室内吊顶中的暗敷管路。

（2）钢管的规格

钢管的规格有多种，以外径（mm）为单位，综合布线工程施工中常用的钢管有D16、D20、D25、D32、D40、D50、D63、D110等规格。要注意选择管径大一点的钢管，以便于穿线。在钢管敷设中需要使用附件来进行分支、交叉和弯曲等，有各种成品件可供选用。

（3）钢管的特点

钢管具有机械强度高、密封性能好、抗弯、抗压和抗拉能力强等特点，尤其是有屏蔽电磁干扰的作用。钢管管材可根据现场需要任意截锯拗弯，以适合不同的管线路由结构，安装施工方便。但是钢管存在管材重、价格高且易锈蚀等缺点。所以随着塑料管在机械强度、密封性和阻燃防火等性能的提高，目前在综合布线工程中电磁干扰较小的场合，钢管已经被塑料管代替。

2.塑料管

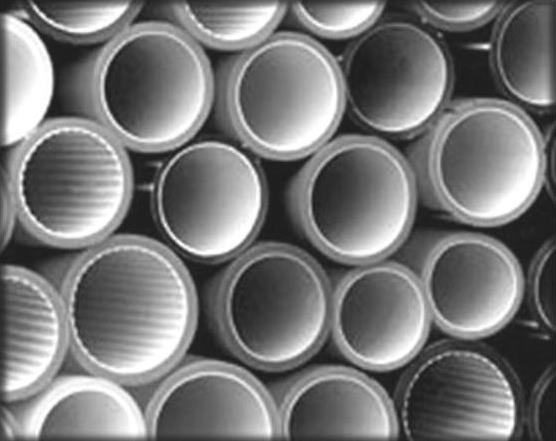

塑料管是由树脂、稳定剂、润滑剂及添加剂配制挤塑成型的。目前按塑料管使用的主要材料，塑料管主要有聚氯乙烯管（PVC-U管）、聚乙烯管（PE管）和聚丙烯管（PP管）三种。如果加以细分，又有以高、低密度聚乙烯为主要材料的高、低密度聚乙烯管（HDPE和LDPE），以软质或硬质聚氯乙烯为主要材料的软、硬聚氯乙烯管（PVC-U）。此外，按管材结构划分，塑料管可分为：内壁光滑，外壁波纹的双壁波纹塑料管；内、外壁光滑，中间含发泡层的复合发泡塑料管；内、外壁光滑的实壁塑料管；壁内、外均成凹凸状的单壁波纹管。还有在高密度聚乙烯管内壁附有固体永久润滑剂硅胶层，摩擦系数极小的硅芯管。

聚氯乙烯管具有难燃性能。在综合布线系统中通常采用的都是软、硬聚氯乙烯材质，内外壁光滑的实壁塑料管。在室外的建筑群子系统采用地下通信电缆管道时，其管材除选用混凝土管外，较多采用的是内外壁光滑的软、硬质聚氯乙烯实壁塑料管（PVC-U）和内壁光滑、外壁波纹的高密度聚乙烯（HDPE）波纹管，有时也采用高密度聚乙烯（HDPE）的硅芯管。

（1）PVC-U管

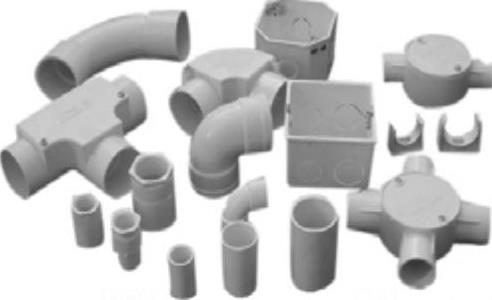

PVC-U管是综合布线工程中使用最多的一种塑料管，管长通常为4m、5.5m或6m。PVC-U管具有较好的耐酸碱性和耐腐蚀性，抗压强度较高，具有优异的电气绝缘性能，适用于各种条件下的电缆保护套管配管工程。PVC-U管以外径（mm）为单位，有D16、D20、D25、D32、D40、D45、D63、D110等多种规格，与其安装配套的有接头、螺圈、弯头、弯管弹簧和开口管卡等多种附件。图4-35为PVC-U管，图4-36所示为可以选配的PVC-U管附件。
