光缆布线施工工具分为光缆敷设工具和光缆端接工具。光缆布线使用的敷设工具主要包括滑车、牵引机等,与双绞线电缆布线使用的敷设工具相同。下面重点介绍光缆布线中使用的端接工具。
1.光纤剥离钳

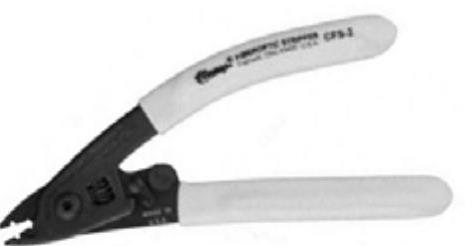

用于剥除光纤涂敷层和外护层。光纤剥离钳的种类很多,图4-27所示为双口光纤剥离钳,它具有双开口、多功能的特点,钳刃上的V形口用于精确剥离250μm、500μm的涂敷层和900μm的缓冲层,第二开口用于剥离3mm的尾纤外护层。
2.光纤剪刀

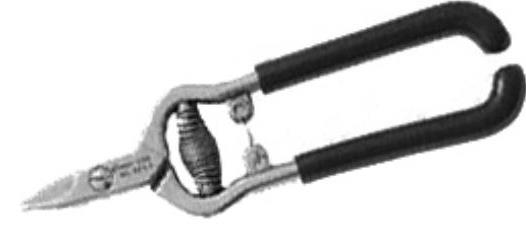

光纤剪刀如图4-28所示,主要功能是用来修剪凯弗拉线(Kevlar)。凯弗拉线是一种韧性很高的线,用于光纤加固。光纤剪刀是一种防滑锯齿剪刀,复位弹簧可以提高剪切速度,只能用来修剪光纤的凯弗拉线,不能修剪光纤内芯玻璃层及作为剥皮之用。
图4-27 光纤剥离钳
图4-28 光纤剪刀
3.光纤连接器压线钳

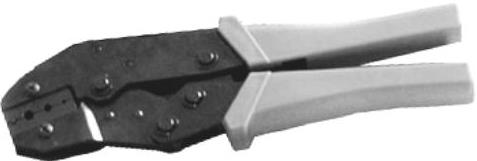

用于压接FC、SC、ST等连接器,如图4-29所示。
4.光纤接续子

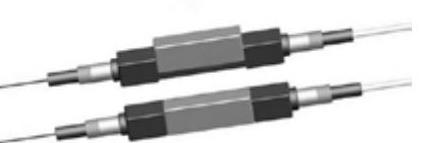

用于尾纤接续、不同类型光缆转接、室内外永久或临时接续和光缆应急恢复,就相当是个接头。光纤接续子有很多类型,图4-30所示为不需热熔的光纤接续子,也称光纤冷接子。它是一种简单、易用的光纤接续工具,可以接续多模或单模光纤。光纤接续子使用起来非常简单,没有太多的附件,几乎不需要培训,操作步骤为:剥纤并把光纤切割好,将需要接续的光纤分别插入接续子,直到它们互相接触,然后旋转凸轮锁紧并保护光纤。这个过程中无需使用任何黏结剂或其他专用工具。
5.光纤切割工具

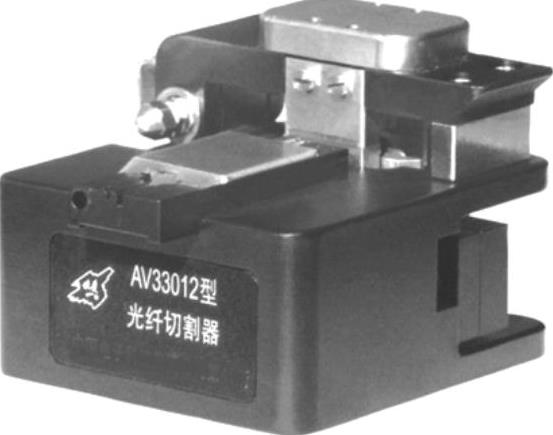

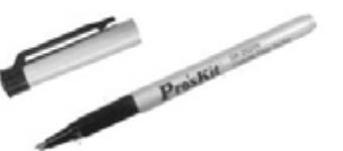

用于光纤的切割,包括光纤切割笔和光纤切割工具。光纤切割笔用于光纤的简易切割,如图4-31所示。通用光纤切割工具用于光纤的精密切割,如图4-32所示。(www.daowen.com)
图4-29 光纤连接器压线钳
图4-30 光纤接续子
图4-31 光纤切割笔
6.光纤熔接机

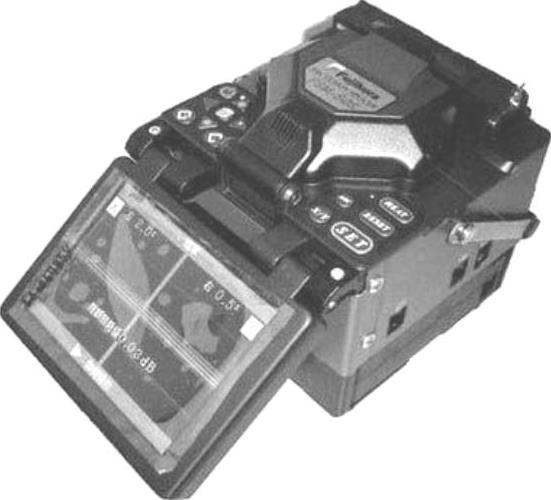

主要是靠放出电弧将两头光纤熔化,同时运用准直原理平缓推进,以实现光纤模场的耦合。光纤熔接机是采用芯对芯标准系统进行快速、全自动熔接。能进行光纤接续工作,可以进行自动光纤类型识别,自动校准熔接位置,自动选择最佳熔接程序,自动推算接续损耗。如图4-33所示。
图4-32 光纤切割机
图4-33 光纤熔接机
其他常用光缆施工工具还有光纤固化加热炉、手动光纤研磨工具、光纤头清洗工具、光纤探测器和常用光纤工具包等。
